Мы рассматриваем мотор для дрона не отдельно, а в контуре всей платформы, поэтому являемся надёжным партнёром в подборе инженерных решений для своих клиентов. Специалисты учитывают нюансы и важные критерии, например, что для сборок 7 дюймов важны: тип винта, диапазон KV, питание, масса и совместимость с рамой.
Как выбирать мотор для сборки 7 дюймов
- Сначала определяют назначение платформы.
Для сборки на 7 дюймов это особенно важно: в этом размере один и тот же класс двигателей используется и в дальнолетных, и в съёмочных, и в тяговых конфигурациях. Официальные модели GEPRC и iFlight прямо связывают семидюймовые платформы с дальним полётом, съёмкой и работой с крупной батареей.
- Затем подбирают винт, массу и компоновку.
Для семидюймовой платформы критично, какой именно винт будет стоять на сборке, какова полётная масса и какую геометрию задаёт рама. У серийных решений этого класса используются и 7x4x3, и 7,5x3,7x3, а сама платформа может быть рассчитана на заметно более тяжёлую батарею и полезную нагрузку.
- После этого выбирают питание и регулятор оборотов.
Моторы этого класса часто рассчитаны на 4–6S, а готовые аппараты используют 50–55A регуляторы при 6S-конфигурации. Это значит, что запас по току и по нагреву нужно закладывать до выбора конкретной позиции.
- Затем уточняют размерный класс.
У сборок такого размера чаще рассматривают не мелкие моторы, а 2806,5, 2807, 2809 и соседние группы, потому что крупный винт требует большего момента и более устойчивой работы под нагрузкой. Именно поэтому семидюймовые платформы у iFlight, GEPRC и DarwinFPV уже изначально комплектуются двигателями этого уровня.
- Лишь после этого подбирают KV.
Для сборки 7 дюймов этот параметр нельзя оценивать отдельно: у одного и того же типоразмера производители предлагают разные варианты KV под разное питание и разный режим — от более спокойной дальнолётной работы до более резкой реакции на газ.
- Далее проверяют ток, мощность и тепловой режим.
На семидюймовой платформе ошибка по этим параметрам проявляется быстрее, чем на более лёгкой сборке: крупный винт и тяжёлая батарея дают длительную нагрузку на силовую часть.
- На финальном этапе проверяют механику и сборочную совместимость.
Важно заранее сверить посадку мотора, отверстия под крепление, стек электроники и доступное пространство в корпусе. У официальных семидюймовых рам отдельно указана совместимость со стеком 20x20, 25,5x25,5 и 30,5x30,5, а также типовые крепления под двигатель 19x19.
Ключевые параметры, влияющие на работу семидюймовой платформы
Когда подбирается мотор для дрона, важны не отдельные цифры, а то, как компоненты работают с семидюймовым винтом, более тяжёлой батареей и при длительном режиме полёта. По официальным конфигурациям видно, что семидюймовый класс уже тяготеет к более крупным статорным группам, 6S-сборкам и силовой части с заметным запасом.

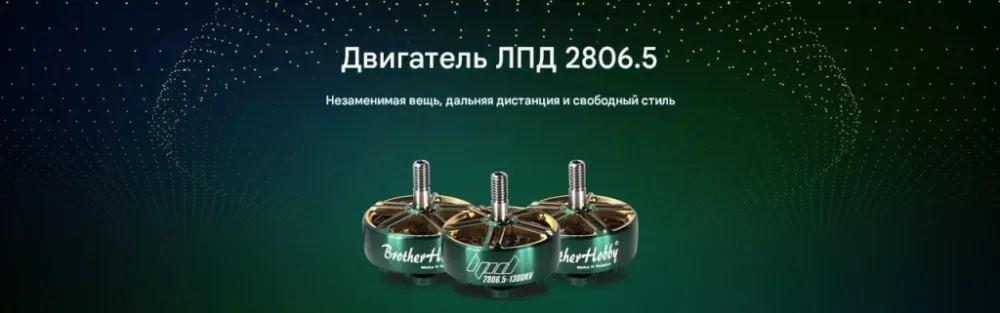

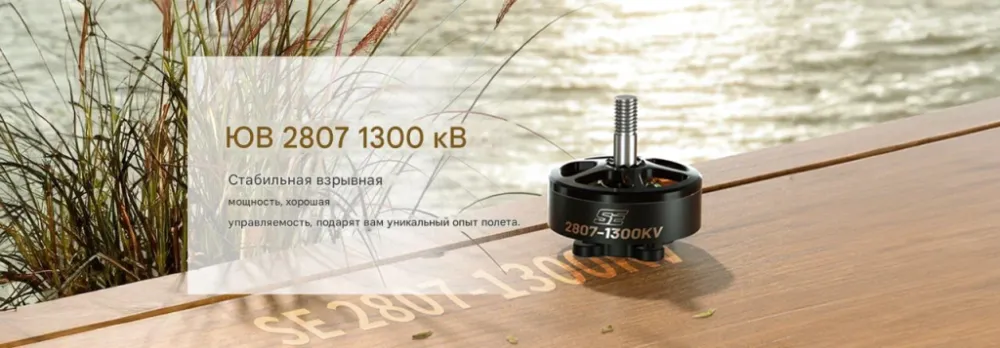

Размер статора. Влияет на крутящий момент и на то, насколько уверенно двигатель держит тягу под крупным винтом. Поэтому в этом сегменте типовыми стали 2806,5, 2807 и 2809.
- KV. Определяет характер отклика, крейсерский режим и потребление. Более высокий KV может дать более быстрый отклик, но не всегда выгоден для тяжёлой сборки.
Ток и мощность. Нагрузка на силовую часть здесь существенна и требует расчёта всей связки, а не только мотора.
Масса двигателя. Влияет на инерцию, баланс и итоговое поведение квадрокоптера. В официальных спецификациях моторов 2806,5–2809 этого класса вес одной позиции обычно находится примерно в диапазоне от 48 до 56 г, а это уже заметно влияет на итоговую инерцию и взлётную массу сборки.
Совместимость компонентов для 7-дюймовых дронов: мотор — ESC — винт — рама
Чем крупнее винт и выше фактическая масса, тем быстрее возникает перегрев, лишний ток, вибрации, а работа платформы становится неустойчивой.
Мотор и регулятор оборотов.
Устройства 2806,5 и 2809 работают в связке с регуляторами на 50–55A.
Мотор и винт.
Семидюймовый винт нагружает силовую часть иначе, чем лёгкие пропеллеры меньшего диаметра. Платформы оснащаются компонентами вида 7x4x3, 7,5x3,7x3 и 7040. Мотор проверяют на тягу, отклик и нагрев именно при работе с крупным винтом, а не в отрыве от него.
Мотор и рама.
Даже подходящий по электрическим параметрам двигатель может не подойти по креплению и компоновке. Для семидюймовых рам производители отдельно указывают стандарты посадки под мотор и стек электроники, а также решения для виброразвязки, потому что для этого размера механическая совместимость напрямую влияет на стабильность полёта.
Мотор и фактическая масса платформы.
Одно и то же устройство по-разному работает на лёгкой дальнолётной сборке и на платформе с камерой, подвесом или увеличенной батареей. Двигатель подбирают под реальный взлётный вес.
