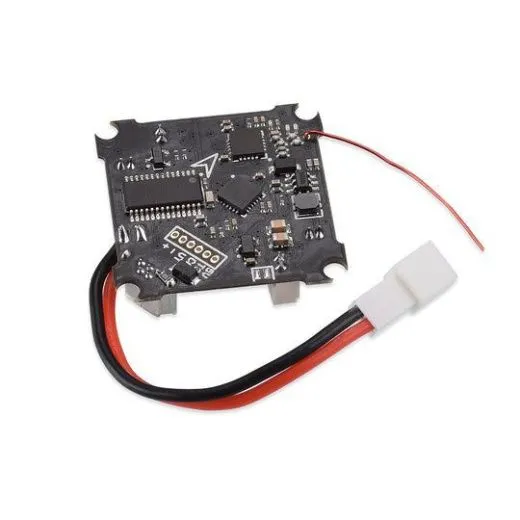

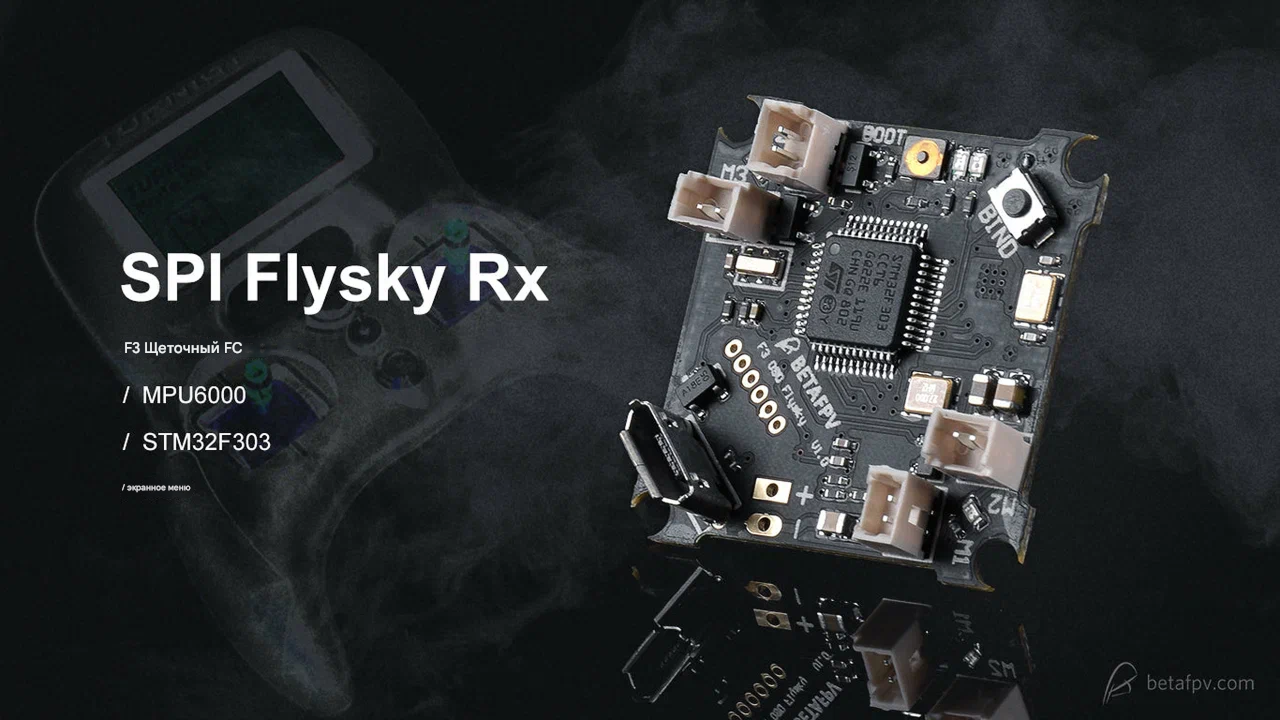

Описание "Полетный контроллер BETAFPV F3 Brushed Flysky (Rx + OSD V1)"

F3 Brushed Flight Controller (Flysky Rx + OSD V1) — это специализированная версия полётного контроллера для brushed Whoop-дронов, оснащённая встроенным SPI Flysky-приёмником с поддержкой протокола AFHDS 2A. Контроллер построен на процессоре STM32F303 с гироскопом MPU6000, интегрированным Betaflight OSD и предустановленной прошивкой Betaflight (таргет CRAZYBEEF3FS). Разработан для микро-дронов с коллекторными моторами на базе рамы Inductrix или Beta75. Поставлялся с предварительно припаянным силовым кабелем JST-PH 2.0 (PowerWhoop). Являлся первым решением BETAFPV для сообщества пилотов, использующих аппаратуру Flysky.

Общие характеристики
— Тип: Полётный контроллер для brushed Whoop-дронов
— Модель: BETAFPV F3 Brushed Flight Controller (Flysky Rx + OSD V1)
— Статус: Снята с производства
— Рекомендуемая альтернатива: F4 Brushed Flight Controller (Frsky Rx + OSD)
— Назначение: Управление микро-дронами класса Whoop с коллекторными моторами для пилотов, использующих аппаратуру Flysky
— Ключевое преимущество (историческое): Первый контроллер BETAFPV со встроенным Flysky-приёмником (AFHDS 2A) и Betaflight OSD
— Процессор: STM32F303
— Гироскоп: MPU6000 (Six-Axis)
— Прошивка: Betaflight (таргет CRAZYBEEF3FS), предустановлена

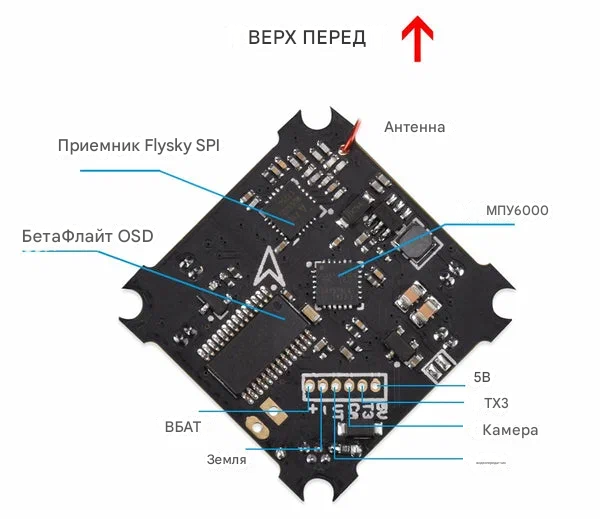

— OSD: Встроенный Betaflight OSD (управление через SPI DMA)
— Приёмник: Встроенный SPI Flysky, протокол AFHDS 2A
— ESC: Интегрированные FET-ключи, макс. ток 6.3 А
— Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы
— Размер платы: 26 × 26 мм
— Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами

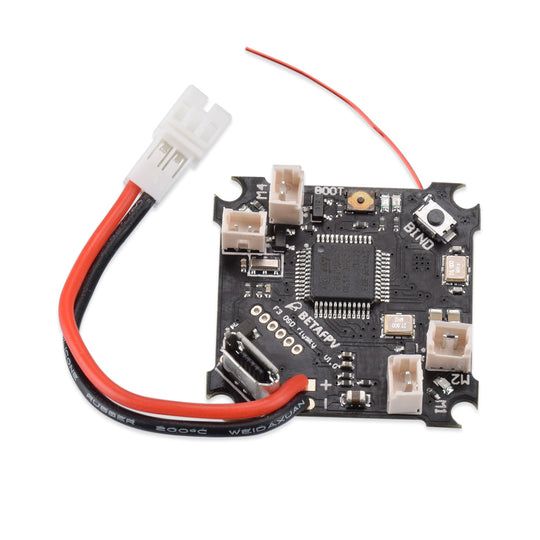

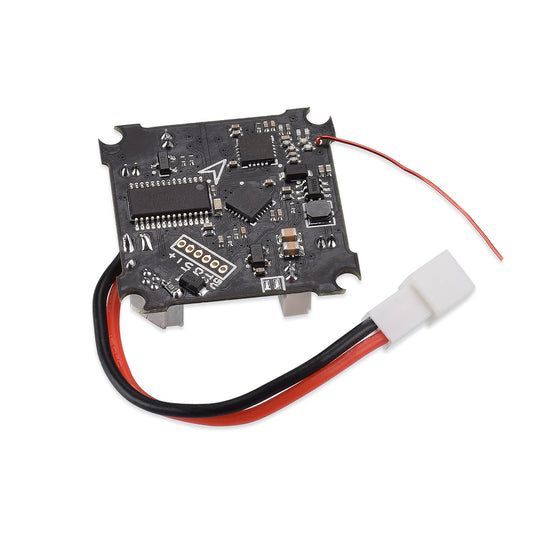

— Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян
— Вес: 3.7 г

Ключевые особенности
— Первый контроллер BETAFPV для Flysky-сообщества: Разработан специально для пилотов, использующих аппаратуру Flysky (FS-I6, FS-I6S, Turnigy Evolution и совместимые передатчики). Расширил доступность Whoop-дронов для пользователей Flysky-протокола.
— Интегрированный SPI Flysky AFHDS 2A-приёмник: Встроенный приёмник с поддержкой современного протокола AFHDS 2A. Обеспечивает стабильную связь без необходимости внешнего модуля или дополнительной платы.
— Полная программируемость через Betaflight: Подключение через встроенный USB-порт, возможность тонкой настройки PID, rates, фильтров и других параметров.
— Встроенный Betaflight OSD: Отображение напряжения батареи и других полётных данных на FPV-экране. Возможность настройки PID и параметров через OSD-меню.

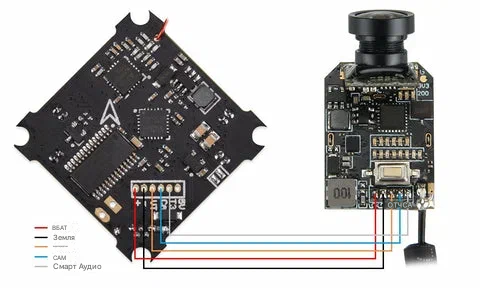

— Совместимость с Z02 AIO Camera: Плата оснащена пин-коннектором, напрямую совместимым с камерой Z02 AIO — подключение без кабелей, по принципу plug and play.
— Совместимость с Inductrix-рамами: Размер платы 26×26 мм и монтажные отверстия полностью совместимы со стандартными рамами Blade Inductrix и Beta75.

Технические характеристики
— Процессор: STM32F303
— Гироскоп: MPU6000
— ESC: FET-ключи, 6.3 А (макс.)
— Прошивка: Betaflight (таргет CRAZYBEEF3FS)
— OSD: Интегрированный Betaflight OSD
— Приёмник: SPI Flysky AFHDS 2A
— Размер: 26 × 26 мм
— Вес: 3.7 г
— Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop)
— Совместимые рамы: Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой)

Примечание по маркировке

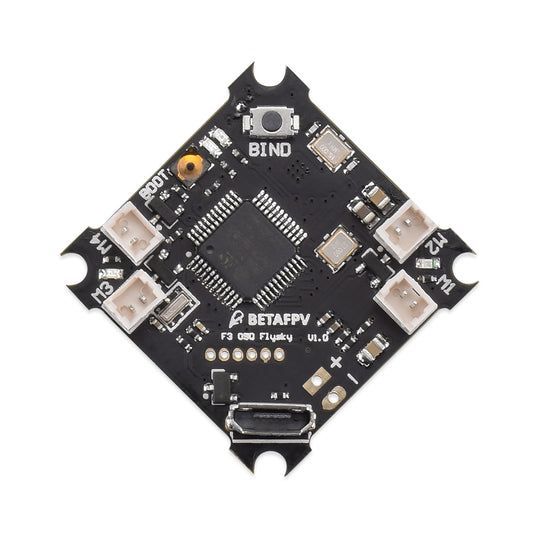

— Шёлкография: Нанесение обозначений «M1, M2, M3, M4» на плате выполнено с ошибкой (messed up). Необходимо сверяться со схемой подключения моторов из официального руководства.

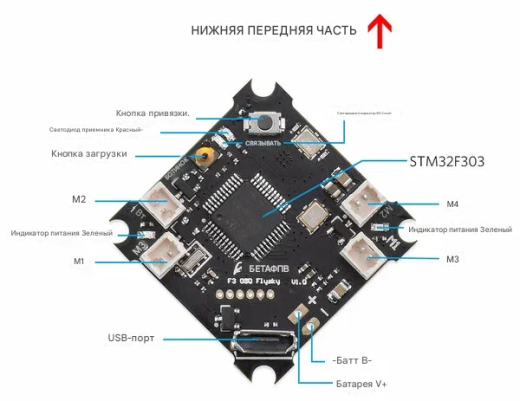

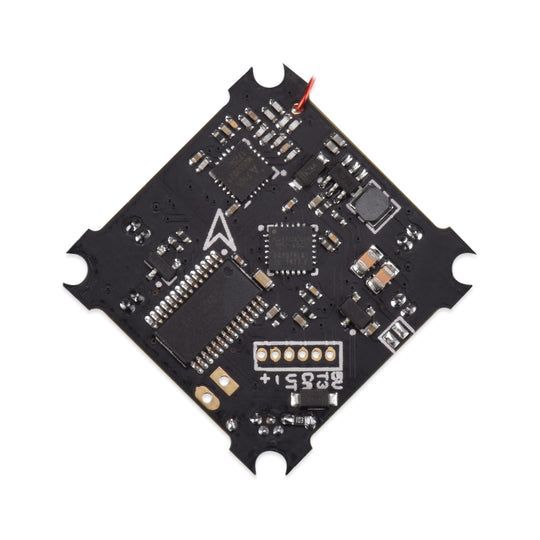

Индикация состояния

— Receiver LED (Красный), снизу платы:
— Быстрое мигание — режим привязки (bind mode)
— Медленное мигание — нет соединения с передатчиком
— Нет свечения — успешное соединение с передатчиком

— Power LED (Зелёный, 2 шт), снизу платы:
— Постоянное свечение — питание от батареи подано

— Status LED (Синий), снизу платы:
— Постоянное свечение — моторы заармлены

Процедура привязки (Binding)

Нажать и удерживать кнопку Bind на плате при подаче питания (от батареи или USB).

Красный светодиод приёмника начнёт быстро мигать — плата в режиме привязки.

На радиопередатчике активировать режим привязки. Важно: Приёмник поддерживает только протокол AFHDS 2A. Убедитесь, что передатчик настроен на AFHDS 2A, а не на устаревший AFHDS.

После успешной привязки красный светодиод приёмника погаснет.

Важные ограничения и рекомендации
— Отсутствие датчика тока: Значение ампер на OSD некорректно (инвалидно).
— Не предназначен для дальних полётов: Дальность связи ограничена. Рекомендуется располагать антенну приёмника вертикально и на максимальном удалении от платы FC для улучшения сигнала.
— Только brushed-моторы: Контроллер не поддерживает brushless-двигатели.
— Только AFHDS 2A: Протокол AFHDS (первое поколение) не поддерживается.

Область применения
— Сборка и ремонт brushed Whoop-дронов на базе рамы Inductrix или Beta75 для пилотов, использующих аппаратуру Flysky.
— Замена устаревших контроллеров в ранее собранных дронах.
— Эксплуатация пользователями Flysky-аппаратуры с протоколом AFHDS 2A.

Комплектация поставки
— Полётный контроллер F3 OSD Brushed Flight Controller (Flysky Rx + OSD V1) — 1 шт. (кабель питания PH-JST 2.0 55 мм припаян)
— Винты M1.2×4 мм (для рамы Inductrix) — 4 шт.
— Винты M1.4×5 мм (для рамы Beta75 и других 75 мм рам) — 4 шт.
— Антивибрационные резиновые демпферы — 4 шт.

Варианты исполнения (доступные опции)
— Данная модель снята с производства.
— Для новых сборок и проектов рекомендуется использовать актуальные модели: F4 Brushed Flight Controller (Frsky Rx + OSD).
