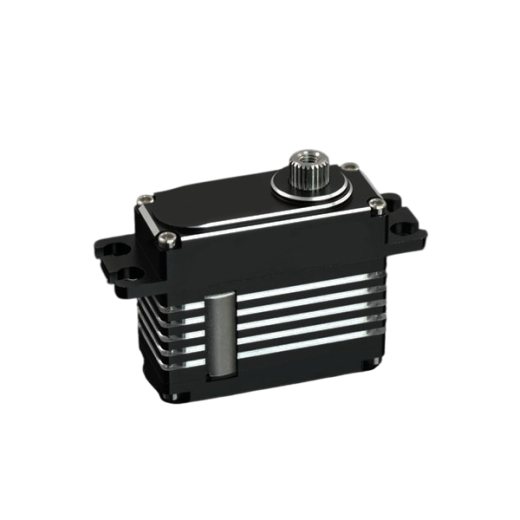

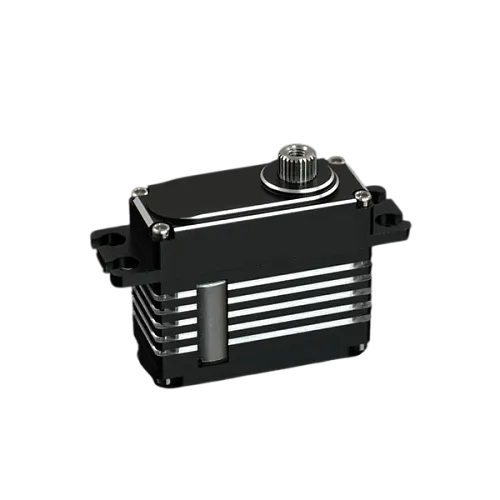

Описание "Мини сервопривод CLS2209M"
Мини-сервопривод CLS2209M — это высокопроизводительное цифровое решение для задач точного позиционирования в FPV-дронах, авиамоделях, судомоделях и робототехнических системах. Модель сочетает в себе компактные размеры, высокую скорость отклика и надежность при работе под нагрузкой.
Особенности
- Высокопроизводительный цифровой мини-сервопривод.
- Высокоточная стальная шестерня.
- Высококачественный двигатель без сердечника.
- Корпуса и конструкция полностью изготовлены на станке с ЧПУ из алюминия.
- Двойные шарикоподшипники.
- Очень долгий срок службы.
Технические характеристики
Рабочая скорость (5,0 В): 0,14 сек/60 градусов.
Скорость работы (6,0 В): 0,11 сек/60 градусов.
Скорость работы (7,4 В): 0,09 сек/60 градусов.
Скорость работы (8,4 В): 0,08 сек/60 градусов.
Крутящий момент (7,4 В): 22 кг.см (305,58 унций/дюйм).
Максимальный рабочий крутящий момент (7,4 В): 12,0 кг.см (166,68 унций/дюйм).
Номинальный рабочий крутящий момент (5,0 В): 5,00 кг.см (69,45 унций/дюйм).
Номинальный рабочий крутящий момент (6,0 В): 6,00 кг.см (83,34 унции/дюйм).
Номинальный рабочий крутящий момент (7,4 В): 7,00 кг.см (97,23 унций/дюйм).
Номинальный рабочий крутящий момент (8,4 В): 7,50 кг.см (104,17 унций/дюйм).
Размеры: 35,5 x 15 x 29,7 миллиметра /1,38 x 0,58 x 1,15 дюйма.
Вес: 43 г (1,51 унции).
Длина провода разъема: JR250 мм (9,75 нм).
Назначение
Для FPV-дронов, авиа- и судомоделей, RC-платформ и робототехнических систем.
Что учитывать при интеграции сервопривода CLS2209M
При установке сервопривода важно заранее проверить наличие свободного места в корпусе, рабочее напряжение, нагрузку на механизм и требования к точности перемещения. Это помогает корректно встроить CLS2209M в FPV-платформу, модель или робототехнический узел без доработок на этапе сборки.
Подробности упаковки
Прозрачная пластиковая коробка. Размер: 83,5 мм x 63,5 мм x 37,5 мм Вес: 90 г.
Размер картонной коробки: 43 x 26, 5 x 20,5 см, 100 комплектов/1 коробка, вес брутто: 9,45 кг.
Дополнительные аксессуары
KMCLS2209M-001: предлагаемые аксессуары.
KMCLS2209M-002: 1 комплект шестерен, включая шестерни, валы (не включая мотор-редуктор).
