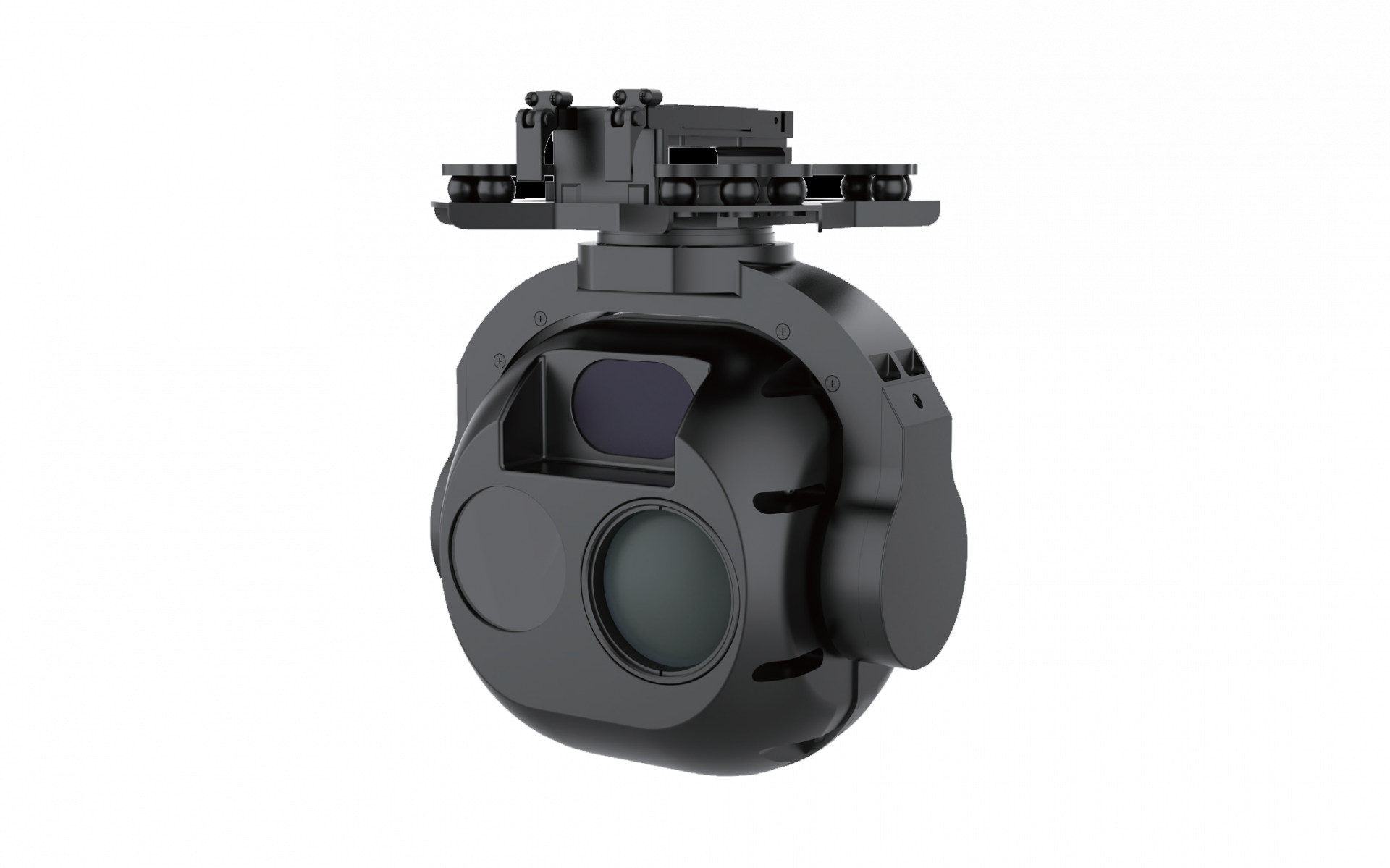

KT-SOKOL-130
Применение
KT-SOKOL-130 представляет собой 2-осевой модуль EO/IR, в который интегрирована цветная камера дневного видения с непрерывным зумом, тепловизор и лазерный дальномер, что позволяет улучшить способность устройства получать изображение в различных диапазонах, как в дневное, так и в ночное время. KT-SOKOL-130 может автоматически искать и отслеживать неподвижные/ движущиеся цели, выводить сигнал угла положения модуля и имеет функцию наведения по географическим координатам, что позволяет использовать БПЛА для выполнения задач в дневное и ночное время. Устройство может быть адаптировано к стационарным, однороторным и многороторным БПЛА и может применяться для предотвращения лесных пожаров, в пограничной зоне, для борьбы с терроризмом, для проверки трубопроводов, для интеллектуального транспорта, для ликвидации последствий стихийных бедствий и в других областях.
| Размеры (Д × Ш × В) | < 130 мм × 150 мм × 190 мм, Ø 130 мм | ||
| Вес | < 1400 г | ||
| Параметры тепловизора | Расстояние распознавания | ≥ 2000 м (4 м × 6 м) | |
| Разрешение детектора | 640 × 512@12 мкм | ||
| Поле зрения (FOV) | 9° (горизонталь) × 7° (вертикаль) | ||
| Цифровой зум | 2 × | ||
| Параметры камеры видимого спектра | Расстояние распознавания | ≥ 4000 м (4 м × 6 м) | |
| Разрешение детектора | 1920 × 1080 | ||
| Поле зрения (FOV) | 60° (максимум) | ||
| Цифровой зум | 5 × | ||
| Параметры лазерного дальномера | Диапазон распознавания | 15 - 4000 м | |
| Погрешность измерений | ± 1 м | ||
| Частота | 1 ~ 10 Гц | ||
| Длина волны | 1535 нм ± 5 нм | ||
| Подвес | Оси подвеса | 2-осевой | |
| Угол поворота по вертикали | 360° (непрерывный) | ||
| Угол поворота по горизонтали | 360° (непрерывный) | ||
| Максимальная угловая скорость | ≥ 30°/сек | ||
| Точность стабилизации объектов в прямой видимости | < 0.5 мкрад (среднеквадратическая погрешность) | ||
| Напряжение питания | 28 В | ||
| Интерфейс | Управление | асинхронное 422 | |
| Видео | Differential 422 | ||
| Потребляемая мощность | Максимум | 50 Вт | |
| Средняя | 20 Вт | ||
| Климатические условия | Рабочая температура | -40°С ~ +60°С | |
| Защита от дождя | Полет в дождь | ||
| Ударные нагрузки и вибрация | Способен противостоять взлету с катапульты, воздушной вибрации и ударам | ||
ФУНКЦИИ
- Поддержка двух режимов: дневного и ночного (тепловизионного) видения
- Функция лазерного дальномера
- Технология стабилизации объектов
- Функция автоматического/ручного отслеживания объекта
- Вывод данных угла положения модуля
- Функция наведения по географическим координатам
- Поддержка функции «картинка в картинке» (PIP)
- Функция защиты от падения объектива
- Возможность записи фото и видео
- Простота снятия и установки
ОСОБЕННОСТИ
- Поддержка режима дневного и инфракрасного наблюдения
- Отличная 2-осевая стабилизация
- Автоматический поиск, распознавание и отслеживание неподвижных/ движущихся целей
- Наличие 30-кратного зума
- Защита объектива
- Легкая конструкция, простота снятия и установки
