Высокоточный 3D цифровой компас KT380

KT380 - это высокоточный 3D-компас, защищённый по стандарту IP67. Благодаря использованию передовых алгоритмов калибровки, он способен обеспечивать высокоточную информацию о курсе при любом угле наклона до 360°. Благодаря компактным размерам и низкому энергопотреблению, этот датчик идеально подходит для современных миниатюрных чувствительных измерительных систем. Продукт может быть заказан как в полностью герметичном корпусе, так и в виде платы.

KT380 использует трёхосевую технологию магнитного флюксгейта и центральный процессор для расчёта данных о курсе в реальном времени, а также трёхосевой акселерометр для компенсации широкого диапазона углов наклона. KT380  широко применяется в таких областях, как стабилизация антенн, транспортные средства и системная интеграция.

KT380	Параметры
Курс по компасу	Лучшая точность курса	0.3°
	Разрешение	0.1°
Угол наклона компаса	Точность измерения тангажа	0.1°<15°（Диапазон измерения）
		0.1°<30°（Диапазон измерения）
		0.1°<60°（Диапазон измерения e ）
		0.2°<90°（Диапазон измерения ）
	Диапазон измерения тангажа	±85°
	Точность измерения крена	0.1°<15°（Диапазон измерения）
		0.1°<30°（Диапазон измерения）
		0.1°<60°（Диапазон измерения）
		0.2°<180°（Диапазон измерения）
	Диапазон измерения крена	±180°
	Разрешение	0.1°
Калибровка	Калибровка жестких искажений	Да
	Калибровка мягких искажений	Да
	Метод калибровки интерференции мягкого магнитного поля	Горизонтальное вращение 360 °; вертикальное вращение (опционально)
Физические харакеристики	Размеры	Д49×Ш57×В25.5mm
	Вес	210g(без кабеля)
	RS232/RS485/TTL интерфейс	Прямой ведущий кабель
Характеристики интерфейса	Задержка запуска	<50ms
	Максимальная мощность	20Hz/s
	Скорость связи	2400 ~ 115200baud
	Формат выходного сигнала	Двоичный высокопроизводительный протокол
Характеристики питания	Напряжение питания	（по умолчанию）DC+5V
	Ток (max)	30mA
	Ежим энергосбережения	26mA
	Режим сна	TBD
Окружающая среда	Рабочая температура	-40℃ ~ +85℃
	Температура хранения	-40℃ ~ +85℃
	Антивибрационная способность	100g
	Защитные характеристики	IP67
Электромагнитная совместимость	В соответствии с EN61000 и GBT17626
Среднее время наработки на отказ (MTBF)	≥98000 часов
Сопротивление изоляции	≥100 MOhm
Ударопрочность	100g@11ms、3 Осевое направление (полусинусоида)
Антивибрация	10grms、10 ～1000Hz

Размеры платы:

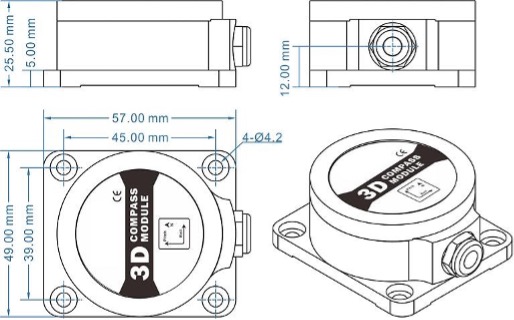

Размеры корпуса::
