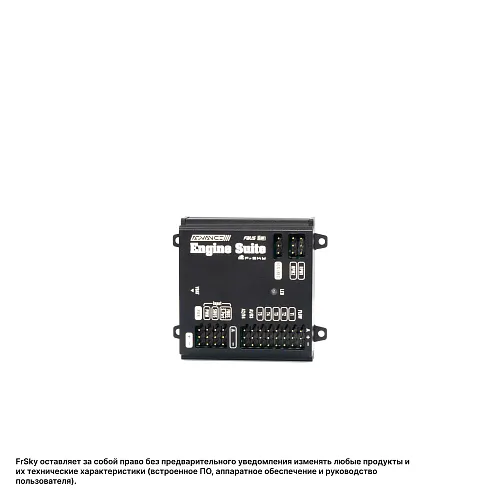

Многофункциональный модуль управления двигателем FrSky (AES)

Описание "Многофункциональный модуль управления двигателем FrSky (AES)"

Модуль FrSky Advanced Engine Suite (AES) представляет собой многофункциональное устройство управления, предназначенное для применения в самолетах, оснащенных двигателями внутреннего сгорания (включая бензиновые). AES объединяет в себе функции управления зажиганием, сбора обширной телеметрической информации и распределения питания, значительно упрощая проводку и повышая надежность силовой установки. Благодаря встроенной схеме Ignition Battery Eliminator Design (IBEC), модуль позволяет питать систему зажигания от той же батареи, что и приемник с сервоприводами, полностью исключая необходимость в отдельном аккумуляторе для зажигания. При этом AES обеспечивает надежную защиту от помех, предотвращая влияние системы зажигания на приемное оборудование. Модуль оснащен богатым набором интерфейсов для подключения датчиков, включая 2 порта для датчиков оборотов (RPM), 1 порт для датчика расхода топлива (Flowmeter) и 5 портов для датчиков температуры (TEMPS), что позволяет в реальном времени контролировать ключевые параметры работы двигателя через телеметрию на передатчике. AES является идеальным решением для пилотов сложных моделей с бензиновыми двигателями, требующих детального контроля параметров силовой установки, надежного и чистого питания системы зажигания и расширенной телеметрии.

Общие характеристики
— Тип: Многофункциональный модуль управления двигателем с IBEC и сбором телеметрии
— Модель: FrSky Advanced Engine Suite (AES)

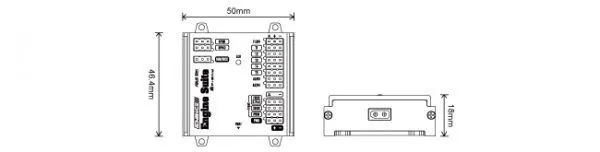

— Габариты: 50 × 46.4 × 18 мм
— Вес: 53.5 г
— Входное напряжение батареи (VBAT): 4.5 – 13 В (разъем XT30)
— Выходное напряжение на порт зажигания (IGN): 4.5 – 13 В (синхронизировано с входным напряжением)
— Потребляемый ток: 20 мА при 5 В
— Назначение: Управление системой зажигания, сбор и передача телеметрической информации о работе двигателя (обороты, температура, расход топлива), питание системы зажигания от основной батареи с подавлением помех для самолетов с двигателями внутреннего сгорания.

Ключевые особенности
— Встроенный Ignition Battery Eliminator Design (IBEC): Позволяет питать систему зажигания двигателя от той же батареи, которая используется для питания приемника и сервоприводов. Это полностью исключает необходимость в отдельном аккумуляторе для зажигания, упрощая конструкцию и снижая вес модели.
— Защита от помех между зажиганием и приемником: Модуль реализует специальные схемотехнические решения, обеспечивающие надежную изоляцию и подавление электромагнитных помех, создаваемых системой зажигания. Это гарантирует стабильную работу приемного оборудования и предотвращает сбои в управлении.

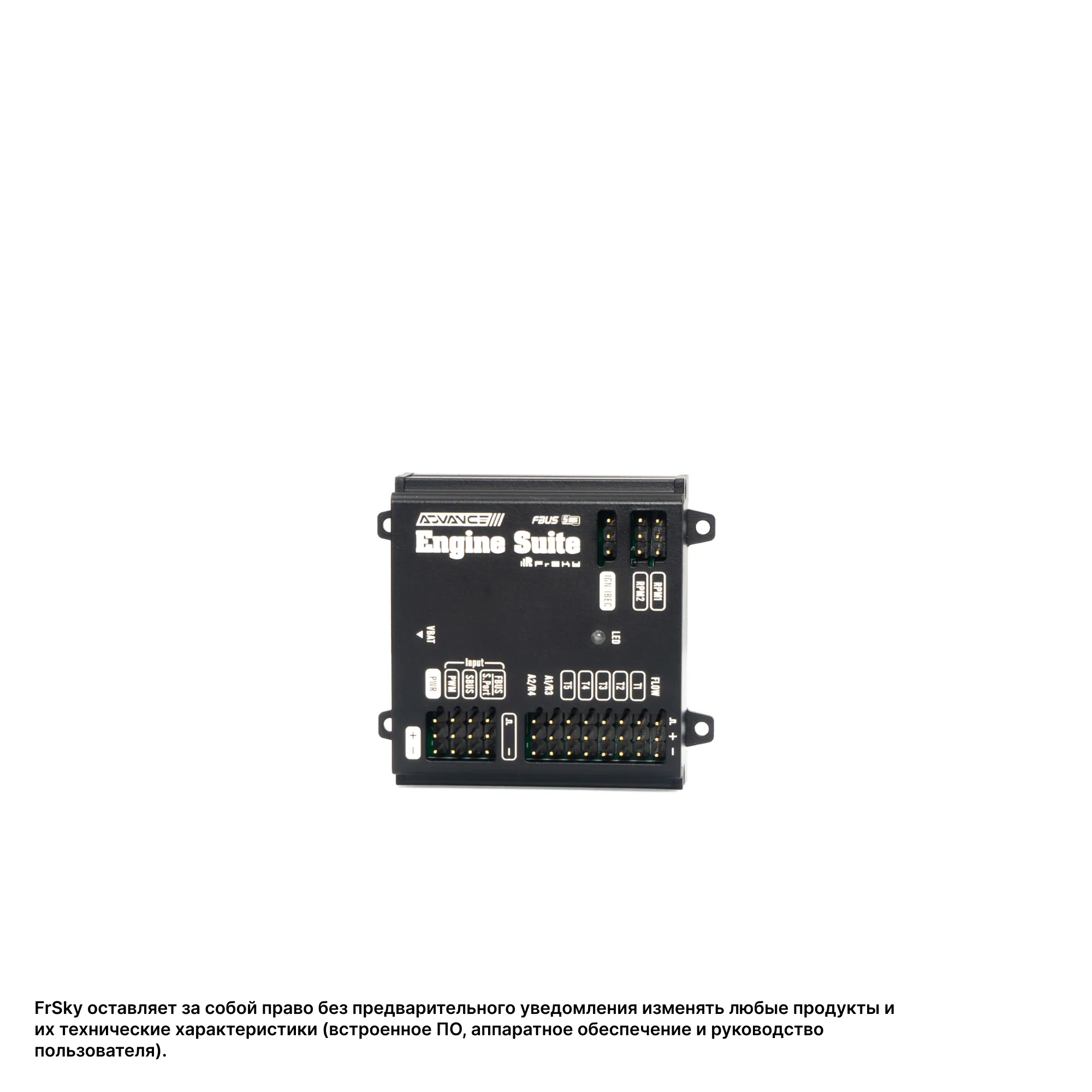

— Богатый набор интерфейсов для датчиков: AES оснащен множеством портов для подключения различных датчиков, что позволяет организовать всесторонний мониторинг параметров двигателя:
— 5 портов для датчиков температуры (Temperature Sensors): Для контроля температуры головок цилиндров, выхлопных газов или других узлов.
— 2 порта для датчиков оборотов (RPM Sensors): Для измерения частоты вращения коленчатого вала двигателя.
— 1 порт для датчика расхода топлива (Flowmeter Sensor): Для контроля потребления топлива.
— 2 порта AD/RPM: Дополнительные порты, которые могут быть сконфигурированы для работы с аналоговыми датчиками (AD) или как дополнительные входы для датчиков оборотов.
— Примечание: Датчики приобретаются отдельно (рекомендованные модели: TEMS Temperature Sensor [04100427], Flowmeter [03040703]).
— Питание приемника и устройства отключения зажигания: Модуль имеет отдельные порты для питания приемника (Powering Port for Receiver) и устройства отключения зажигания (Powering Port for Ignition Kill Switch Unit), что упрощает схему электропитания.
— Поддержка двух систем зажигания: Для моделей с двумя двигателями (например, twin-engine) рекомендуется использовать Y-образный кабель (Y-Harness wire) для подключения обеих систем зажигания к одному выходу IGN.
— Совместимость с различными сигналами управления: Входные порты сигналов автоматически распознают протоколы FBUS, S.Port, SBUS и PWM, что обеспечивает гибкость при подключении к различным приемникам и системам.
— Мониторинг телеметрии в реальном времени: Благодаря интеграции с FBUS/S.Port приемника, все данные с подключенных датчиков (обороты, температура, расход топлива, напряжение) передаются на передатчик для отображения и анализа в реальном времени.
— Конфигурация в реальном времени: Настройка параметров модуля может выполняться непосредственно с передатчика ETHOS через S.Port или через совместимые FBUS-приемники.

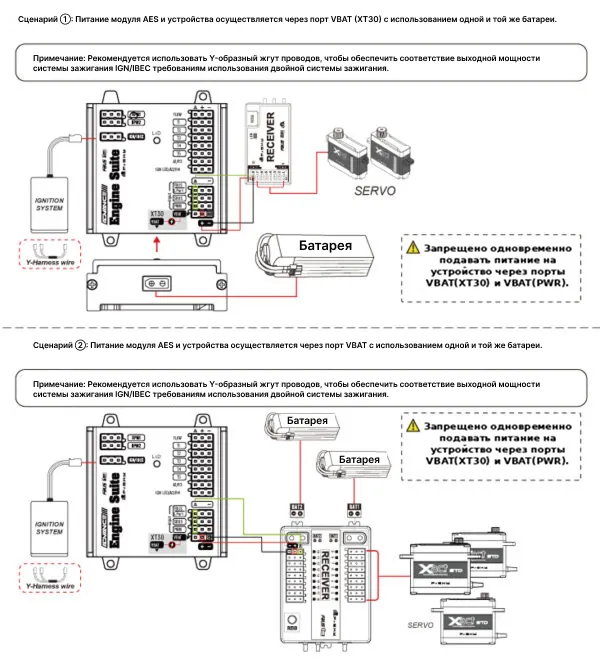

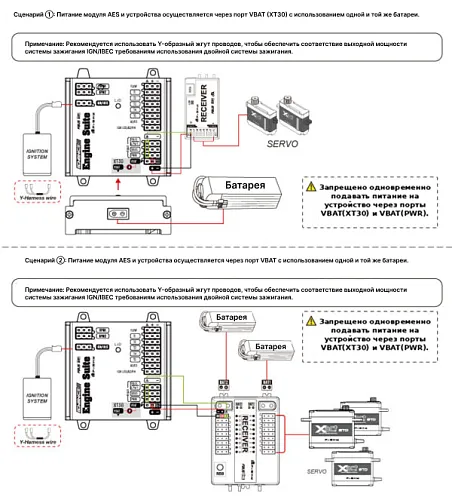

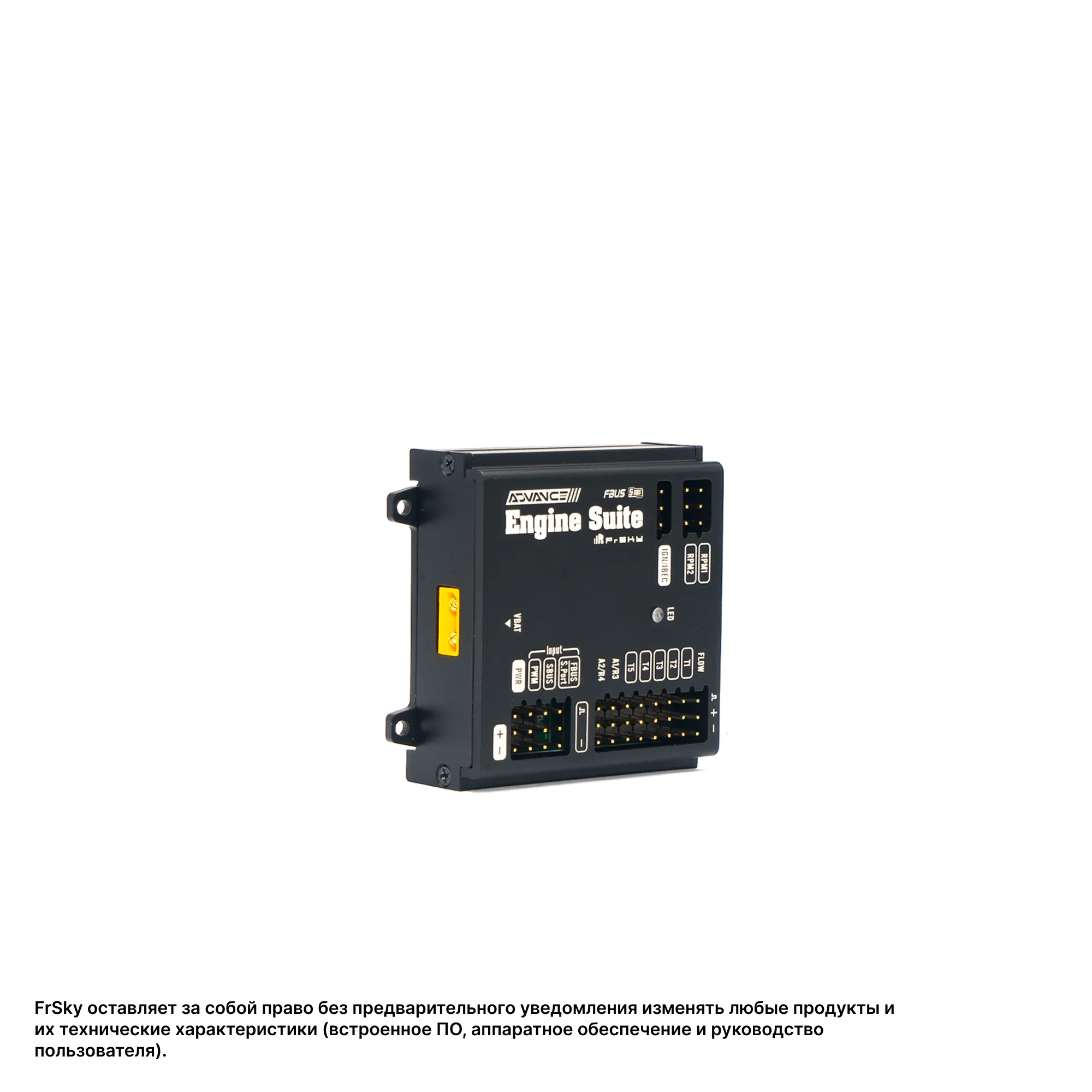

— Питание всех устройств от одной батареи: Через порт VBAT (XT30) можно запитать сам модуль AES, приемник, систему зажигания и другие подключенные устройства от одного аккумулятора, что реализует концепцию "одна батарея для всего". (Важно: Запрещается одновременно использовать порты VBAT(XT30) и VBAT(PWR) для питания.)

Технические характеристики
— Габариты: 50 × 46.4 × 18 мм
— Вес: 53.5 г
— Диапазон входного напряжения (VBAT): 4.5 – 13 В
— Разъем входного питания: XT30
— Диапазон выходного напряжения на порт зажигания (IGN): 4.5 – 13 В (синхронизировано с входом)
— Потребляемый ток: 20 мА при 5 В
— Интерфейсы датчиков:
— Температура: 5 портов
— Обороты (RPM): 2 порта
— Расход топлива (Flowmeter): 1 порт
— AD/RPM: 2 порта (конфигурируемые)
— Входные сигнальные порты: FBUS/S.Port (автораспознавание), SBUS, PWM
— Уровни сигналов:
— Порты RPM1/RPM2: 3 – 12 В (требуемый ток драйвера > 5 мА)
— Порт Flow: 3.3 В
— Порты AD1/AD2: 0 – 3.3 В
— Выходные порты питания: IGN (зажигание), Power для приемника, Power для Kill Switch

Область применения
— Самолеты с бензиновыми двигателями (одно- и двухмоторные).
— Модели, где требуется детальный контроль параметров работы двигателя.
— Крупномасштабные модели, где важно упростить проводку и снизить вес за счет отказа от отдельной батареи зажигания.
— Любые применения, где необходима надежная изоляция системы зажигания от приемного оборудования.

Комплектация
— Модуль FrSky Advanced Engine Suite (AES) — 1 шт.
— (Датчики температуры, расхода топлива и соединительные кабели могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Запрещается одновременно использовать порты VBAT (XT30) и VBAT (PWR) для питания модуля. Используйте только один из них.
— Двухмоторные модели: Для питания двух систем зажигания от одного выхода IGN рекомендуется использовать Y-образный кабель (Y-Harness), способный выдержать суммарную нагрузку.
— Датчики: Датчики температуры (TEMS) и расхода топлива (Flowmeter) приобретаются отдельно. Уточняйте их наличие при заказе.
— Совместимость: Для полноценной настройки и мониторинга телеметрии рекомендуется использовать передатчики с операционной системой ETHOS и совместимые приемники с поддержкой FBUS/S.Port.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие модуля и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
