Описание "Контроллер шасси и тормозов FrSky (PGC)"

Контроллер FrSky Pilot Gear Controller (PGC) представляет собой полностью интегрированную систему, разработанную для значительного упрощения настройки и управления убирающимся шасси, створками ниш шасси, тормозами и наземным рулением в турбореактивных и крупномасштабных моделях. Это устройство объединяет в себе функции контроля положения шасси и створок, регулируемых тормозов, встроенной гироскопной системы ассистента для руления и торможения, а также интегрированной системы распределения питания с тремя независимыми регулируемыми BEC выходами. Благодаря широкому диапазону входного напряжения (8.4-60 В, что соответствует батареям от 2S до 14S), возможности точной настройки выходного напряжения каждого BEC от 6 до 12 В и высокой нагрузочной способности (до 10 А на два из трех выходов), PGC является идеальным решением для сложных и требовательных моделей, где требуется надежное и скоординированное управление системами шасси и торможения в сочетании с удобным распределением питания.

Общие характеристики
— Тип: Интегрированный контроллер шасси, створок, тормозов и руления с гироскопом и BEC
— Модель: FrSky Pilot Gear Controller (PGC)
— Габариты: 68.6 × 50 × 18 мм
— Вес: 81.6 г
— Входное напряжение батареи: 8.4 – 60 В (совместимо с батареями 2S – 14S)
— Потребляемый ток: 65 мА при 12 В
— Выходы BEC: 3 независимых регулируемых
— Диапазон регулировки выходного напряжения BEC: 6.0 – 12 В (при использовании батарей 4S-14S; при использовании 2S или 3S батарей выходное напряжение должно быть ниже входного)
— Нагрузочная способность BEC выходов:
— V1: постоянный ток до 5 А (мощность до 40 Вт)
— V2: постоянный ток до 10 А
— V3: постоянный ток до 10 А
— Входной разъем питания: XT30
— Назначение: Комплексное управление убирающимся шасси, створками, тормозной системой и наземным рулением в турбореактивных и крупномасштабных моделях, с интегрированным гироскопом для стабилизации и регулируемыми BEC для питания бортовых систем.

Ключевые особенности
— Полностью интегрированная система управления шасси: PGC объединяет в себе логику управления для убирающегося шасси и створок ниш, значительно упрощая настройку и синхронизацию этих механизмов. Контроллер обрабатывает сигналы от приемника и управляет сервоприводами шасси и створок в правильной последовательности.
— Регулируемая тормозная система: Устройство позволяет точно настраивать эффективность торможения для каждого колеса, обеспечивая плавное и предсказуемое замедление модели на пробеге.
— Встроенный гироскоп-ассистент для руления и тормозов: Гироскопическая система помогает стабилизировать движение модели на земле, улучшая управляемость на рулении и эффективность торможения, особенно на высоких скоростях или при боковом ветре.
— Три независимых регулируемых BEC выхода: Интегрированная система питания позволяет запитать различные компоненты модели от одной батареи, упрощая схему электропитания. Каждый из трех выходов (V1, V2, V3) может быть независимо настроен на напряжение от 6 до 12 В с шагом 0.1 В, что позволяет подбирать оптимальное питание для разных типов сервоприводов и оборудования:
— V1: До 5 А (до 40 Вт)
— V2 и V3: До 10 А каждый
— Широкий диапазон входного напряжения: Поддержка батарей от 2S до 14S (8.4-60 В) делает контроллер универсальным для моделей с различными силовыми установками, включая турбореактивные модели с высоковольтными батареями.
— Стабильное и надежное выходное напряжение: Высококачественные BEC обеспечивают стабильное питание даже при высоких нагрузках, что критически важно для надежной работы сервоприводов шасси и тормозов.
— Возможность питания внешних приемников и сервоприводов: Благодаря трем мощным BEC выходам, PGC может выступать в роли центрального распределителя питания для всей модели, питая не только свои исполнительные устройства, но и внешний приемник и дополнительные сервоприводы, реализуя концепцию "одна батарея для всего".

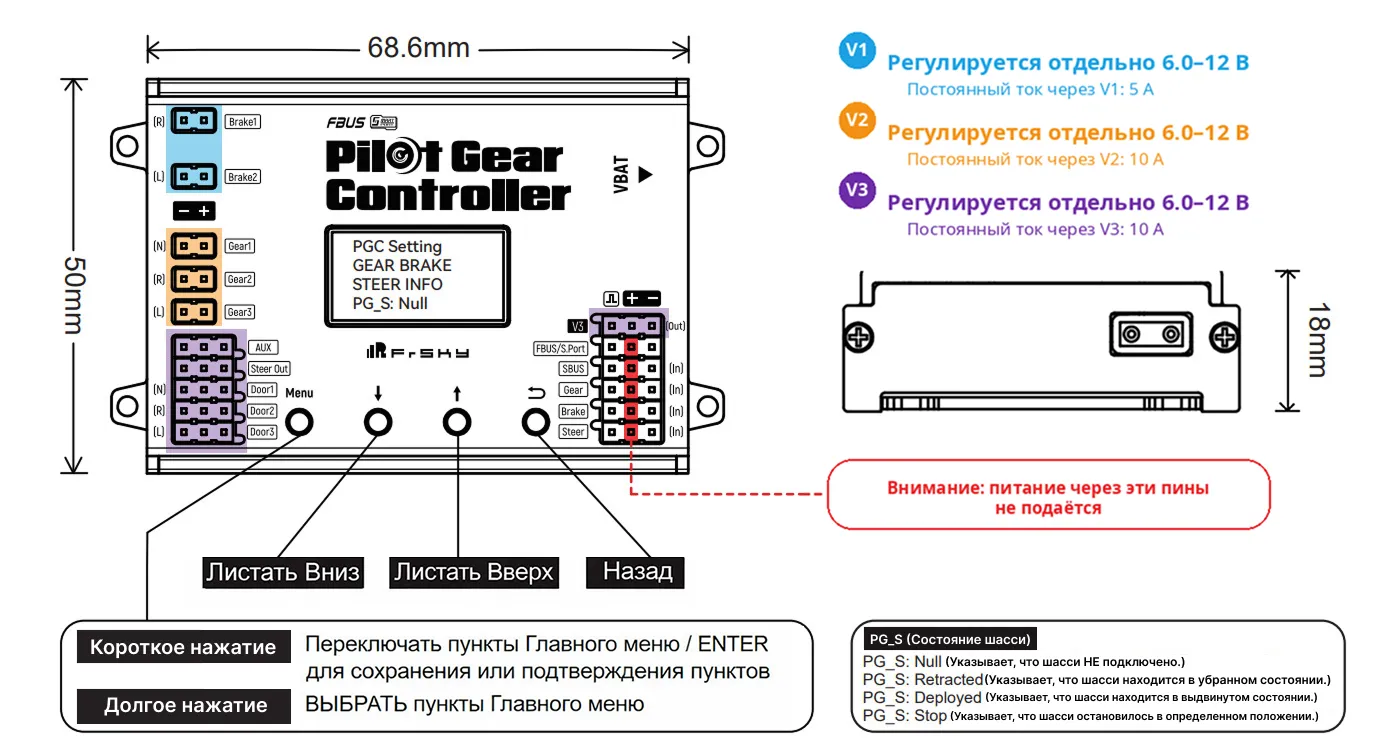

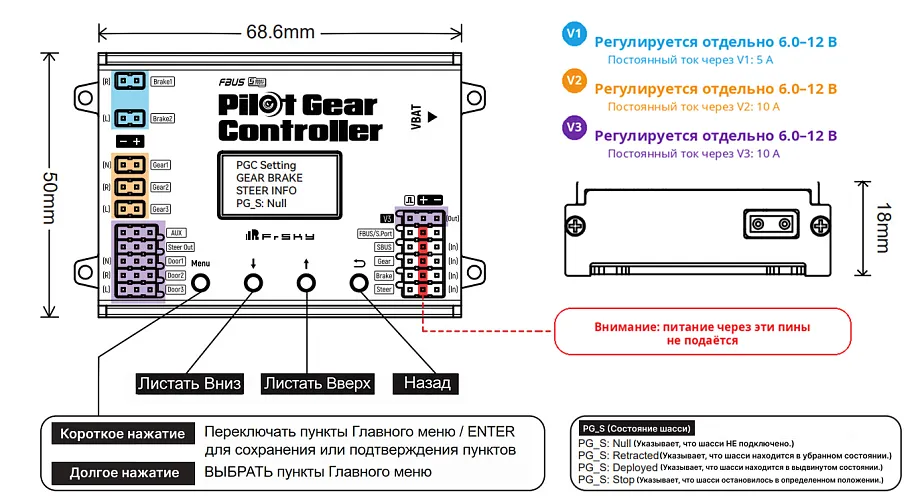

— Интуитивная настройка и индикация статуса: Устройство имеет удобную систему меню с навигацией по коротким и длинным нажатиям, позволяющую настраивать параметры и просматривать статус шасси (убрано, выпущено, остановлено).

Технические характеристики
— Модель: FrSky Pilot Gear Controller (PGC)
— Габариты: 68.6 × 50 × 18 мм
— Вес: 81.6 г
— Входное напряжение: 8.4 – 60 В
— Потребляемый ток: 65 мА при 12 В
— Выходы BEC: 3 (V1, V2, V3)
— Диапазон выходного напряжения BEC: 6.0 – 12 В
— Максимальный выходной ток BEC:
— V1: 5 А (40 Вт)
— V2: 10 А
— V3: 10 А
— Входной разъем питания: XT30
— Поддерживаемые функции: Управление шасси, створками, тормозами, рулением, гироскоп-ассистент
— Интерфейсы: Входы для сигналов от приемника (шасси, тормоз, руль), выходы на сервоприводы, FBUS/S.Port для телеметрии и настройки

Область применения
— Турбореактивные модели самолетов (Turbine jets) со сложными системами уборки шасси и створок.
— Крупномасштабные модели самолетов с электрическими или бензиновыми двигателями, оснащенные убирающимся шасси.
— Модели, где требуется точное и скоординированное управление шасси, тормозами и рулением.
— Системы, где необходимо интегрированное питание нескольких компонентов от одной батареи.

Комплектация
— Контроллер FrSky Pilot Gear Controller (PGC) — 1 шт.
— (Кабели подключения и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание и BEC: При использовании батарей 2S или 3S (входное напряжение ниже 8.4 В) выходное напряжение BEC должно быть установлено ниже входного напряжения, так как повышающий преобразователь не используется. Для использования всего диапазона выходных напряжений (до 12 В) рекомендуется использовать батареи от 4S и выше.
— Настройка: Для детальной настройки параметров рекомендуется ознакомиться с руководством пользователя. Навигация по меню осуществляется с помощью кнопок на устройстве.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие контроллера и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.

Документация для "Контроллер шасси и тормозов FrSky (PGC)"

Pilot Gear Controller (PGC) Manual

Скачать
