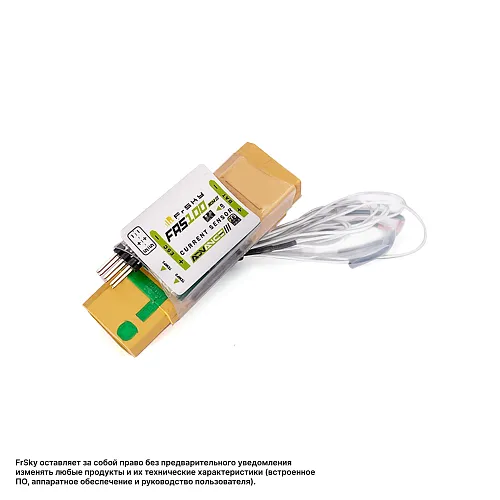

Датчик тока и напряжения FrSky FAS100 ADV

Описание "Датчик тока и напряжения FrSky FAS100 ADV"

Датчик FrSky FAS100 ADV входит в новую линейку ADVANCE (ADV) и представляет собой высокопроизводительное телеметрийное устройство для измерения тока и напряжения в самых мощных и крупных RC-моделях. Благодаря поддержке протокола FBUS наряду с классическим S.Port, этот датчик обеспечивает более простую и чистую проводку при использовании с совместимыми FBUS-приемниками, позволяя объединить питание и передачу данных по одному кабелю. FAS100 ADV предназначен для подключения между батареей и регулятором оборотов (ESC) и способен измерять ток до 100 А (с пиковым значением 150 А) и напряжение батарей вплоть до 14S. Он оснащен высококачественными антиспарковыми разъемами XT90, которые предотвращают искрообразование при подключении высоковольтных батарей, повышая безопасность и долговечность соединений. Датчик передает на передатчик ключевые телеметрические параметры: ток (A), напряжение (V), мгновенную мощность (W) и потребленную емкость (mAh). Благодаря своей высокой нагрузочной способности, поддержке современных протоколов и защищенным разъемам, FAS100 ADV является идеальным выбором для самых требовательных применений, включая турбореактивные модели, крупные электрические самолеты и тяжелые дроны, работающие от батарей до 14S с токами до 100 А.

Общие характеристики
— Тип: Комбинированный высокотоковый датчик тока и напряжения серии ADVANCE
— Модель: FrSky FAS100 ADV
— Диапазон измерения тока: 0 – 100 А
— Максимальный безопасный ток: 100 А
— Пиковый ток (кратковременно): 150 А
— Максимальное измеряемое напряжение батареи: до 14S LiPo (до 58.8 В)
— Потребляемый ток: 16 мА при 5 В
— Разъемы: XT90 (вход и выход) с функцией Anti-spark
— Габариты (Д×Ш×В): 65 × 23 × 18 мм
— Вес: 30 г
— Протоколы связи: FBUS, S.Port (полностью совместим)
— Назначение: Измерение и передача телеметрических данных о токе, напряжении, мощности и потребленной емкости для мощных моделей, работающих от батарей до 14S с током до 100 А.

Ключевые особенности
— Поддержка протокола FBUS: Ключевое преимущество серии ADVANCE. Позволяет подключать датчик к приемникам с поддержкой FBUS по одному проводу, который передает и питание, и данные, что значительно упрощает схему подключения в модели, уменьшает количество проводов и снижает риск ошибок при монтаже.
— Обратная совместимость с S.Port: Датчик также полностью совместим с традиционными приемниками FrSky, имеющими порт Smart Port, что обеспечивает его универсальность и возможность использования в моделях с более старым оборудованием.
— Высокая токовая нагрузка: Диапазон измерения тока до 100 А с возможностью кратковременных пиков до 150 А позволяет использовать датчик в самых мощных моделях, включая крупные электрические самолеты, турбореактивные модели и тяжелые профессиональные дроны.
— Поддержка высокого напряжения до 14S: Возможность работы с батареями напряжением до 14S (58.8 В) делает этот датчик идеальным для современных высоковольтных силовых установок.
— Антиспарковые разъемы XT90: Оснащен разъемами XT90 со встроенной функцией защиты от искрения (Anti-spark). Это предотвращает мощное искрообразование при подключении высоковольтных батарей, повышая безопасность эксплуатации и продлевая срок службы разъемов.
— Измерение ключевых параметров электропитания: Датчик предоставляет пилоту полную картину энергопотребления модели в реальном времени:
— Ток (Current, А) — для контроля нагрузки на силовую установку.
— Напряжение батареи (Voltage, В) — для контроля уровня заряда и предотвращения глубокого разряда.
— Потребленная емкость (Power Consumption, mAh) — для точного определения оставшегося заряда батареи.
— Мгновенная мощность (Power, Вт) — для анализа эффективности силовой установки.
— Низкое энергопотребление: Потребляемый ток всего 16 мА при 5 В не создает дополнительной нагрузки на бортовую систему питания, несмотря на высокие рабочие токи.
— Компактный размер и оптимальный вес: При весе 30 г датчик достаточно легкий, чтобы не оказывать существенного влияния на массу модели, учитывая его высокие токовые характеристики.
— Простота интеграции: Благодаря поддержке FBUS/S.Port и готовым разъемам XT90, датчик легко интегрируется в экосистему FrSky и силовую цепь модели.

Технические характеристики
— Модель: FAS100 ADV
— Диапазон измерения тока: 0 – 100 А
— Максимальный безопасный ток: 100 А
— Пиковый ток (кратковременно): 150 А
— Максимальное напряжение батареи: 14S (до 58.8 В)
— Потребляемый ток: 16 мА при 5 В
— Интерфейсы: FBUS, S.Port
— Разъемы: XT90 (вход и выход) с функцией Anti-spark
— Габариты: 65 × 23 × 18 мм
— Вес: 30 г
— Совместимость с приемниками: FrSky с поддержкой FBUS или S.Port

Область применения
— Крупные электрические самолеты и планеры с мощными двигателями (до 14S, 100А).
— Турбореактивные модели (turbine jets) с электрическими системами.
— Тяжелые профессиональные и промышленные дроны.
— Мощные вертолеты большого размера.
— Любые модели с высоким энергопотреблением, где требуется точный контроль тока, напряжения и емкости батарей до 14S.

Комплектация
— Датчик FrSky FAS100 ADV с разъемами XT90 — 1 шт.
— (Соединительные кабели для телеметрии могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Подключение: Датчик включается последовательно в цепь питания между батареей и регулятором оборотов (ESC). Благодаря разъемам XT90, подключение простое и надежное. Для измерения напряжения используется встроенное подключение через разъемы.
— Антиспарковая функция: При подключении высоковольтных батарей (например, 12S, 14S) рекомендуется сначала подключать силовые разъемы, используя антиспарковую цепь для предотвращения искрения.
— Выбор протокола: При использовании с приемником, поддерживающим FBUS, достигается максимальное упрощение проводки (один кабель для питания и данных). С традиционными приемниками с S.Port датчик также работает корректно, требуя стандартного подключения.
— Максимальный ток: Не рекомендуется длительно превышать ток 100 А, хотя кратковременные пики до 150 А допустимы. При работе на предельных токах следует обеспечить adequate охлаждение датчика.
— Конкретную комплектацию и наличие уточняйте при заказе.
