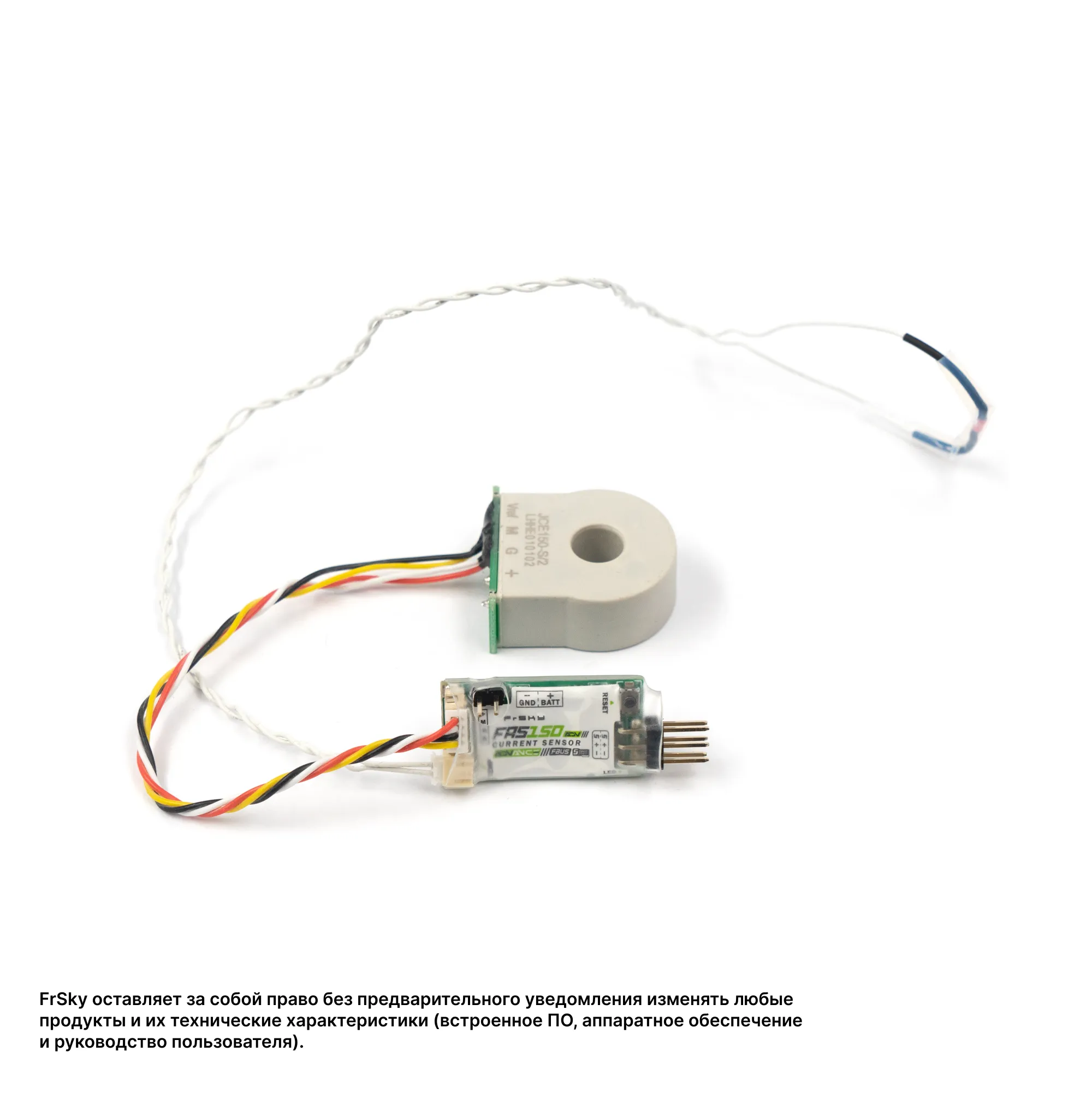

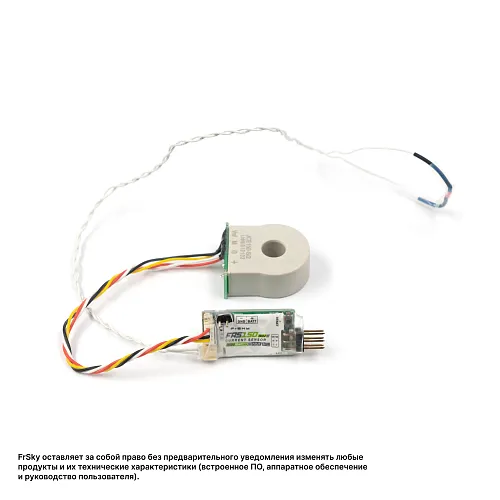

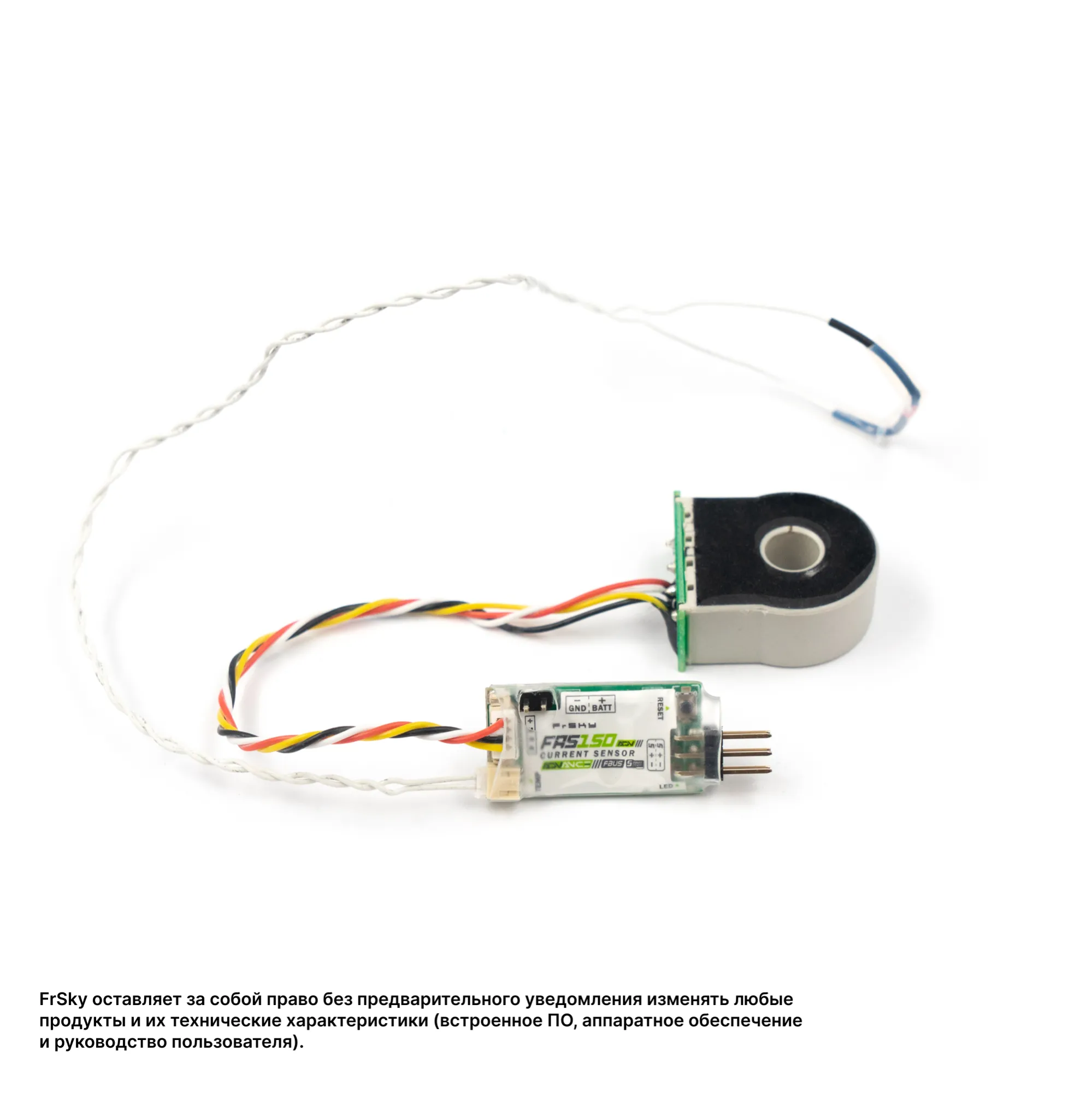

Датчик тока, напряжения и температуры FrSky FAS150 ADV

Описание "Датчик тока, напряжения и температуры FrSky FAS150 ADV"

Датчик FrSky FAS150 ADV входит в новую линейку ADVANCE (ADV) и представляет собой многофункциональное телеметрийное устройство для измерения высоких токов, напряжения и температуры в мощных RC-моделях. Благодаря поддержке протокола FBUS наряду с классическим S.Port, этот датчик обеспечивает простую и чистую проводку при использовании с совместимыми FBUS-приемниками. FAS150 ADV состоит из двух компонентов: самого датчика тока и отдельной основной платы (mainboard), что обеспечивает гибкость установки. Датчик способен измерять ток до 150 А, а также напряжение до 60 В (через контактные площадки на основной плате). Кроме того, основная плата оснащена интерфейсом для подключения внешнего датчика температуры, что позволяет контролировать нагрев двигателя, регулятора или батареи. Благодаря своей высокой нагрузочной способности, возможности измерения напряжения до 60 В и поддержке термодатчика, FAS150 ADV является идеальным выбором для самых требовательных применений, включая турбореактивные модели, крупные электрические самолеты и тяжелые профессиональные дроны.

Общие характеристики
— Тип: Многофункциональный датчик тока, напряжения и температуры серии ADVANCE
— Модель: FrSky FAS150 ADV
— Конструкция: Выносной датчик тока + основная плата (mainboard)
— Диапазон измерения тока: 0 – 150 А
— Максимальное измеряемое напряжение: до 60 В (через пайку к контактным площадкам на основной плате)
— Диапазон измерения температуры: -55°C … +250°C (с внешним датчиком)
— Точность измерения температуры: ±5%
— Потребляемый ток: 30 мА при 5 В
— Напряжение питания (S.Port): 4 – 10 В
— Габариты датчика (Д×Ш×В): 31 × 26 × 12.5 мм
— Габариты основной платы (Д×Ш): 31 × 15.5 мм
— Вес: 18.2 г (в сборе)
— Протоколы связи: FBUS, S.Port (полностью совместим)
— Назначение: Измерение и передача телеметрических данных о токе (до 150 А), напряжении (до 60 В) и температуре для мощных моделей с высокими токами и напряжением.

Ключевые особенности
— Поддержка протокола FBUS: Ключевое преимущество серии ADVANCE. Позволяет подключать датчик к приемникам с поддержкой FBUS по одному проводу, который передает и питание, и данные, что значительно упрощает схему подключения в модели.
— Обратная совместимость с S.Port: Датчик также полностью совместим с традиционными приемниками FrSky, имеющими порт Smart Port.
— Высокая токовая нагрузка (150 А): Диапазон измерения тока до 150 А позволяет использовать датчик в самых мощных моделях, включая турбореактивные и крупные электрические самолеты.
— Измерение высокого напряжения (до 60 В): Возможность измерения напряжения до 60 В делает датчик совместимым с самыми высоковольтными батареями (до 14S и выше).
— Поддержка внешнего датчика температуры: На основной плате имеется интерфейс для подключения термодатчика (приобретается отдельно), что позволяет контролировать температуру критических узлов.
— Раздельная конструкция: Выносной датчик тока и отдельная основная плата обеспечивают гибкость при установке в модели с ограниченным пространством.
— Кнопка калибровки: Наличие кнопки RESET на основной плате позволяет при необходимости перекалибровать датчик для восстановления точности показаний.
— Измерение ключевых параметров:
— Ток (Current, А)
— Напряжение (Voltage, В)
— Потребленная емкость (mAh, рассчитывается)
— Мгновенная мощность (Power, Вт, рассчитывается)
— Температура (Temperature, °C / °F) с внешним датчиком

Технические характеристики
— Модель: FAS150 ADV
— Диапазон измерения тока: 0 – 150 А
— Максимальное измеряемое напряжение: 60 В (требуется пайка к контактным площадкам)
— Диапазон измерения температуры: -55°C … +250°C (с внешним датчиком)
— Точность измерения температуры: ±5%
— Потребляемый ток: 30 мА при 5 В
— Напряжение питания (S.Port): 4 – 10 В
— Интерфейсы: FBUS, S.Port
— Габариты датчика: 31 × 26 × 12.5 мм
— Габариты платы: 31 × 15.5 мм
— Вес: 18.2 г
— Совместимость с приемниками: FrSky с поддержкой FBUS или S.Port
— Особенности: Кнопка калибровки (RESET) на основной плате

Область применения
— Турбореактивные модели самолетов (turbine jets).
— Крупные электрические самолеты и планеры с мощными двигателями (до 150А, 60В).
— Тяжелые профессиональные и промышленные дроны.
— Мощные вертолеты большого размера.
— Любые модели, где требуется контроль высоких токов, напряжений и температуры критических узлов.

Комплектация
— Датчик тока FAS150 ADV — 1 шт.
— Основная плата (mainboard) — 1 шт.
— (Внешний датчик температуры и соединительные кабели могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Подключение напряжения: Для измерения напряжения требуется припаять провода к соответствующим контактным площадкам на основной плате. Это позволяет подключаться к батарее или распределительной шине.
— Датчик температуры: Интерфейс для термодатчика на основной плате требует использования совместимого датчика (например, TEMS), который приобретается отдельно.
— Калибровка: При появлении неточностей в телеметрии можно воспользоваться кнопкой RESET на основной плате для перекалибровки датчика.
— Выбор протокола: При использовании с приемником, поддерживающим FBUS, достигается максимальное упрощение проводки. С традиционными приемниками с S.Port датчик также работает корректно.
— Максимальный ток: Не рекомендуется длительно превышать ток 150 А.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие датчика и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
