Датчик оборотов FrSky Hall RPM ADV

Описание "Датчик оборотов FrSky Hall RPM ADV"

Датчик FrSky Hall RPM ADV входит в новую линейку ADVANCE (ADV) и представляет собой компактное устройство для бесконтактного измерения частоты вращения (RPM) на основе эффекта Холла. Благодаря поддержке протокола FBUS наряду с классическим S.Port, этот датчик обеспечивает простую и чистую проводку при использовании с совместимыми FBUS-приемниками. Hall RPM ADV способен измерять обороты в диапазоне от 400 до 60 000 об/мин и может работать в двух режимах: либо напрямую подключаться к приемнику через S.Port/FBUS для передачи телеметрии на передатчик, либо переключаться в режим PWM для передачи данных на устройство, поддерживающее расчет RPM. В комплекте с датчиком поставляются магниты для установки на вращающиеся поверхности, причем возможна установка как одного, так и двух магнитов с противоположной полярностью для повышения точности. Благодаря своим компактным размерам, малому весу и широкому диапазону измерений, Hall RPM ADV является идеальным выбором для контроля оборотов двигателей, винтов, роторов и других вращающихся компонентов в самых разных RC-моделях.

Общие характеристики
— Тип: Бесконтактный датчик оборотов на эффекте Холла серии ADVANCE
— Модель: FrSky Hall RPM ADV
— Диапазон измерения: 400 – 60 000 об/мин
— Рабочее напряжение: 3.7 – 8.4 В
— Габариты датчика (Д×Ш): 18 × 10 мм
— Габариты магнита: ⌀6 × 3 мм
— Вес датчика: 2.5 г
— Вес магнита: 0.64 г / шт.
— Протоколы связи: FBUS, S.Port, PWM (переключаемый режим)
— Назначение: Бесконтактное измерение и передача телеметрических данных о частоте вращения (RPM) для двигателей, винтов, роторов и других вращающихся компонентов.

Ключевые особенности
— Поддержка протокола FBUS: Ключевое преимущество серии ADVANCE. Позволяет подключать датчик к приемникам с поддержкой FBUS по одному проводу, который передает и питание, и данные, что значительно упрощает схему подключения в модели, уменьшает количество проводов и снижает риск ошибок при монтаже.
— Два режима работы: Обеспечивает гибкость при интеграции в различные системы:
— Режим S.Port/FBUS: Датчик подключается напрямую к приемнику и передает телеметрию на совместимый передатчик.
— Режим PWM: Датчик передает данные через PWM-сигнал на устройство (например, полетный контроллер), способное самостоятельно рассчитывать обороты.
— Бесконтактное измерение на основе датчика Холла: Обеспечивает высокую точность и надежность измерений без механического контакта с вращающейся деталью.
— Широкий диапазон измерений: От 400 до 60 000 об/мин охватывает подавляющее большинство применений в RC-моделях — от медленно вращающихся пропеллеров крупных планеров до высокооборотных двигателей гоночных дронов.
— Гибкая установка магнитов: В комплекте поставляются магниты, которые могут быть установлены двумя способами:
— С одним магнитом: Простая установка, расстояние до датчика должно быть ≤ 4 мм.
— С двумя магнитами: Установка магнитов с противоположной полярностью на 180° друг от друга. Расстояние до датчика должно быть ≤ 10 мм. Этот способ обеспечивает более высокую точность и вдвое большую частоту импульсов.
— Компактный размер и малый вес: Датчик весит всего 2.5 г, а каждый магнит — 0.64 г, что позволяет устанавливать их на самые легкие вращающиеся компоненты без существенного влияния на балансировку.

Технические характеристики
— Модель: Hall RPM ADV
— Диапазон измерения: 400 – 60 000 об/мин
— Рабочее напряжение: 3.7 – 8.4 В
— Интерфейсы: FBUS, S.Port, PWM (переключаемый)
— Габариты датчика: 18 × 10 мм
— Габариты магнита: ⌀6 × 3 мм
— Вес датчика: 2.5 г
— Вес магнита: 0.64 г / шт.
— Расстояние до магнита (1 магнит): ≤ 4 мм
— Расстояние до магнита (2 магнита): ≤ 10 мм
— Совместимость с приемниками: FrSky с поддержкой FBUS или S.Port, а также любые устройства с поддержкой RPM через PWM

Область применения
— Контроль оборотов двигателей внутреннего сгорания (бензиновых, газовых) в самолетах и вертолетах.
— Измерение частоты вращения вала электродвигателей.
— Контроль оборотов винтов и роторов.
— Мониторинг работы различных вращающихся механизмов в RC-моделях.
— Любые применения, где требуется точное и бесконтактное измерение RPM.

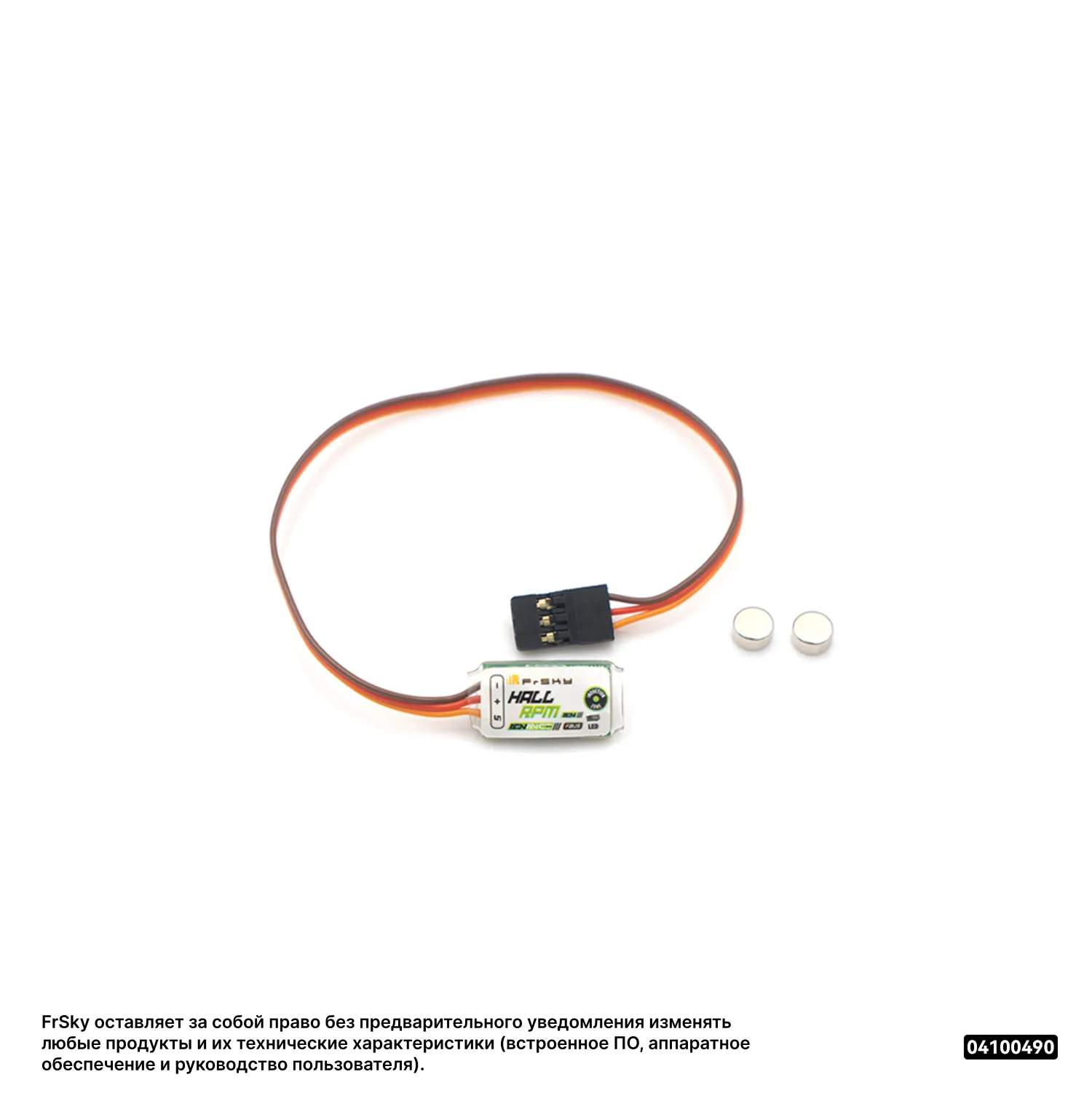

Комплектация
— Датчик Hall RPM ADV — 1 шт.
— Магниты (количество уточнять при заказе) — комплект
— (Соединительные кабели могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Выбор режима работы: Перед установкой необходимо определиться с режимом работы датчика (S.Port/FBUS или PWM) и выполнить соответствующие настройки и подключения.
— Установка магнитов: Точность измерений напрямую зависит от правильности установки магнитов. Необходимо соблюдать рекомендуемые расстояния до датчика и, при использовании двух магнитов, обеспечивать их противоположную полярность и расположение ровно на 180°.
— Выбор протокола: При использовании с приемником, поддерживающим FBUS, достигается максимальное упрощение проводки. С традиционными приемниками с S.Port датчик также работает корректно.
— Конкретную комплектацию (количество магнитов в комплекте) и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие датчика и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
