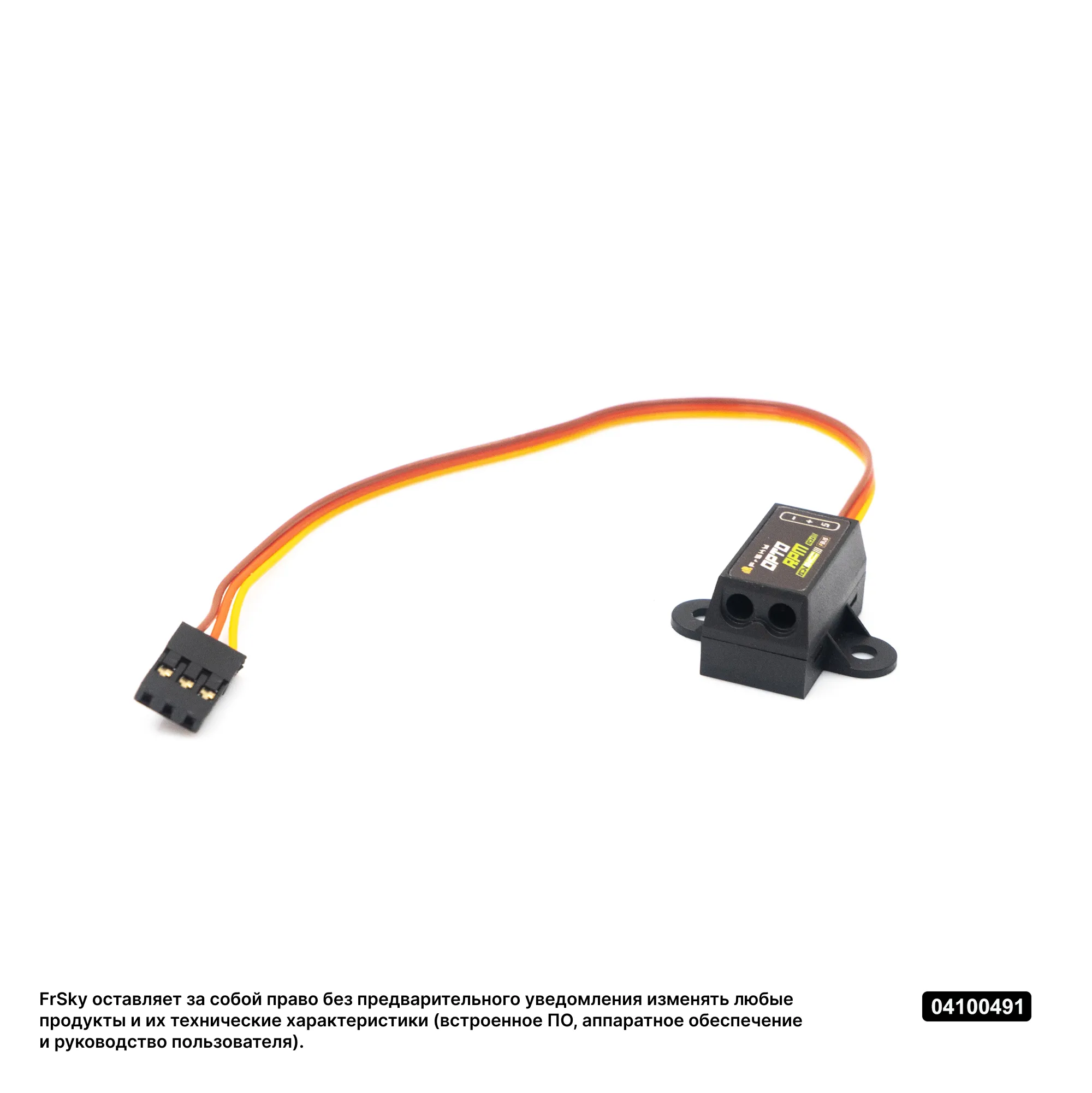

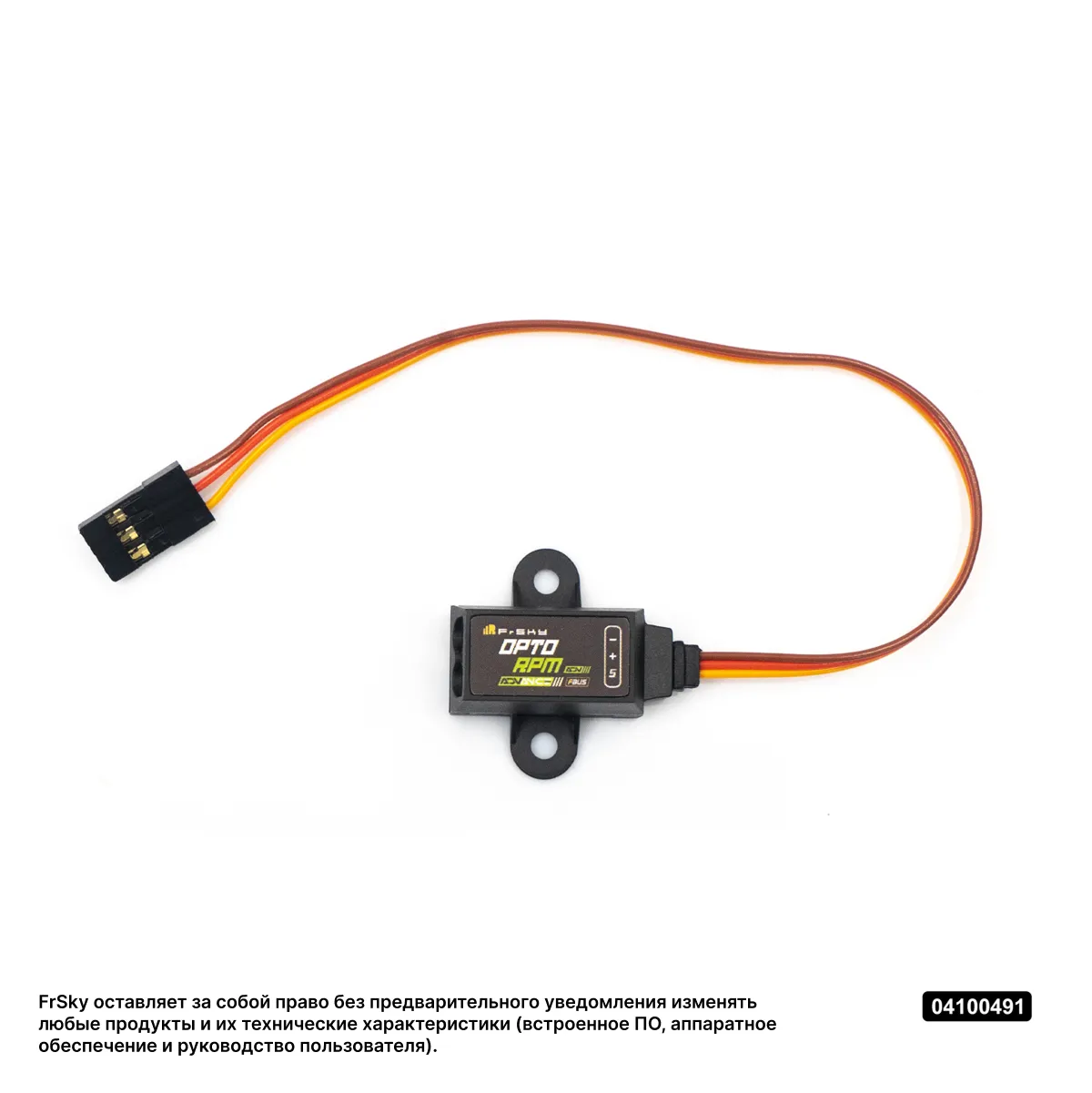

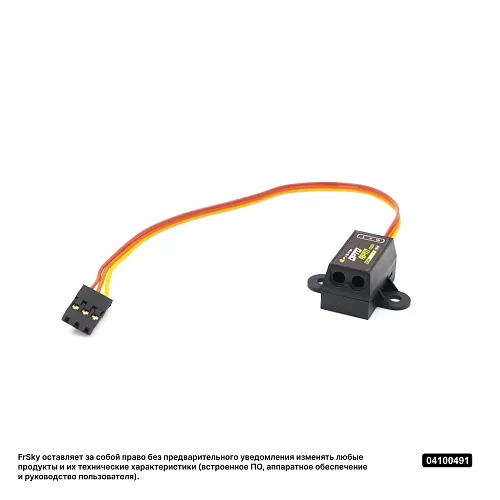

Датчик оборотов FrSky Opto RPM ADV

Описание "Датчик оборотов FrSky Opto RPM ADV"

Датчик FrSky Opto RPM ADV входит в новую линейку ADVANCE (ADV) и представляет собой высокоточное оптоэлектронное устройство для измерения частоты вращения (RPM) в широком диапазоне. Благодаря поддержке протокола FBUS наряду с классическим S.Port, этот датчик обеспечивает простую и чистую проводку при использовании с совместимыми FBUS-приемниками. Opto RPM ADV способен измерять обороты в экстремально широком диапазоне от 600 до 600 000 об/мин, что делает его пригодным для самых разнообразных применений — от контроля оборотов винтов крупных планеров до измерения скорости вращения валов высокооборотных турбин и электродвигателей. Датчик может работать в двух режимах: либо напрямую подключаться к приемнику через S.Port/FBUS для передачи телеметрии на передатчик, либо переключаться в режим PWM для передачи данных на устройство, поддерживающее расчет RPM. Благодаря своей оптоэлектронной технологии, датчик обеспечивает бесконтактное и точное измерение, а компактные размеры (27.8×26×12.5 мм) и малый вес (4 г) позволяют легко интегрировать его в модель.

Общие характеристики
— Тип: Оптоэлектронный датчик оборотов серии ADVANCE
— Модель: FrSky Opto RPM ADV
— Диапазон измерения: 600 – 600 000 об/мин
— Рабочее напряжение: 3.7 – 8.4 В
— Габариты (Д×Ш×В): 27.8 × 26 × 12.5 мм
— Вес: 4 г
— Протоколы связи: FBUS, S.Port, PWM (переключаемый режим)
— Назначение: Бесконтактное измерение и передача телеметрических данных о частоте вращения (RPM) для двигателей, турбин, валов и других вращающихся компонентов в широком диапазоне оборотов.

Ключевые особенности
— Чрезвычайно широкий диапазон измерений: От 600 до 600 000 об/мин — этот датчик способен измерять обороты как медленно вращающихся пропеллеров, так и сверхскоростных турбин и высокооборотистых электродвигателей, используемых в современных RC-моделях.
— Поддержка протокола FBUS: Ключевое преимущество серии ADVANCE. Позволяет подключать датчик к приемникам с поддержкой FBUS по одному проводу, который передает и питание, и данные, что значительно упрощает схему подключения в модели, уменьшает количество проводов и снижает риск ошибок при монтаже.
— Обратная совместимость с S.Port: Датчик также полностью совместим с традиционными приемниками FrSky, имеющими порт Smart Port.
— Два режима работы: Обеспечивает гибкость при интеграции в различные системы:
— Режим S.Port/FBUS: Датчик подключается напрямую к приемнику и передает телеметрию на совместимый передатчик.
— Режим PWM: Датчик передает данные через PWM-сигнал на устройство (например, полетный контроллер), способное самостоятельно рассчитывать обороты.
— Оптоэлектронная технология: Использование оптического датчика обеспечивает высокую точность и надежность измерений без механического контакта с вращающейся деталью.
— Компактный размер и малый вес: При габаритах 27.8×26×12.5 мм и весе всего 4 г датчик легко размещается в модели, не добавляя лишней массы.
— Простота установки: Датчик может быть установлен напротив вращающейся детали (например, вала с нанесенной меткой или лопасти винта) для бесконтактного считывания оборотов.

Технические характеристики
— Модель: Opto RPM ADV
— Диапазон измерения: 600 – 600 000 об/мин
— Рабочее напряжение: 3.7 – 8.4 В
— Интерфейсы: FBUS, S.Port, PWM (переключаемый)
— Габариты: 27.8 × 26 × 12.5 мм
— Вес: 4 г
— Совместимость с приемниками: FrSky с поддержкой FBUS или S.Port, а также любые устройства с поддержкой RPM через PWM

Область применения
— Контроль оборотов турбореактивных двигателей (турбин) в масштабных моделях.
— Измерение частоты вращения высокооборотных электродвигателей.
— Контроль оборотов винтов и роторов на самолетах, вертолетах и дронах.
— Мониторинг работы двигателей внутреннего сгорания.
— Любые применения, где требуется измерение очень высоких оборотов (до 600 000 об/мин).

Комплектация
— Датчик Opto RPM ADV — 1 шт.
— (Соединительные кабели могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Выбор режима работы: Перед установкой необходимо определиться с режимом работы датчика (S.Port/FBUS или PWM) и выполнить соответствующие настройки и подключения.
— Установка: Для корректной работы оптического датчика необходимо обеспечить его правильное расположение относительно вращающейся детали и наличие контрастной метки или лопасти для срабатывания.
— Выбор протокола: При использовании с приемником, поддерживающим FBUS, достигается максимальное упрощение проводки. С традиционными приемниками с S.Port датчик также работает корректно.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие датчика и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
