Датчик тока, напряжения и температуры FrSky FAS300 ADV

Описание "Датчик тока, напряжения и температуры FrSky FAS300 ADV"

Датчик FrSky FAS300 ADV входит в новую линейку ADVANCE (ADV) и представляет собой флагманское телеметрийное устройство для измерения экстремально высоких токов, напряжения и температуры в наиболее мощных и требовательных RC-моделях. Благодаря поддержке протокола FBUS наряду с классическим S.Port, этот датчик обеспечивает простую и чистую проводку при использовании с совместимыми FBUS-приемниками. FAS300 ADV состоит из мощного датчика тока и отдельной основной платы (mainboard), что обеспечивает гибкость установки. Датчик способен измерять ток до 300 А, а также напряжение до 60 В (через контактные площадки на основной плате). Кроме того, основная плата оснащена интерфейсом для подключения внешнего датчика температуры, что позволяет контролировать нагрев двигателя, регулятора или батареи в самых критических режимах. Благодаря своей исключительной нагрузочной способности, возможности измерения напряжения до 60 В и поддержке термодатчика, FAS300 ADV является идеальным выбором для крупнейших турбореактивных моделей, мощных электрических самолетов, тяжелых профессиональных дронов и любых других применений, где требуется контроль параметров при токах до 300 А.

Общие характеристики
— Тип: Флагманский многофункциональный датчик тока, напряжения и температуры серии ADVANCE
— Модель: FrSky FAS300 ADV

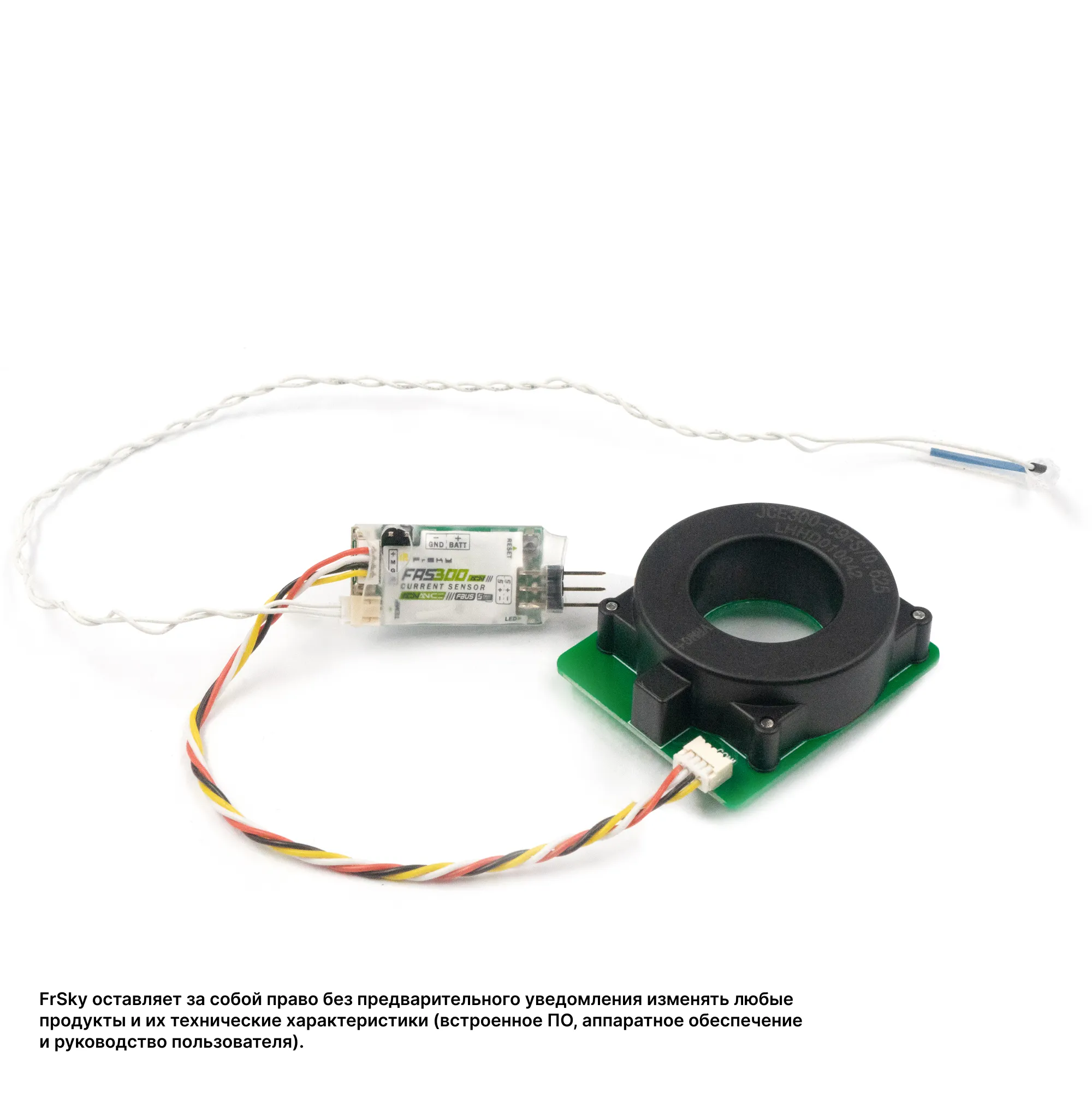

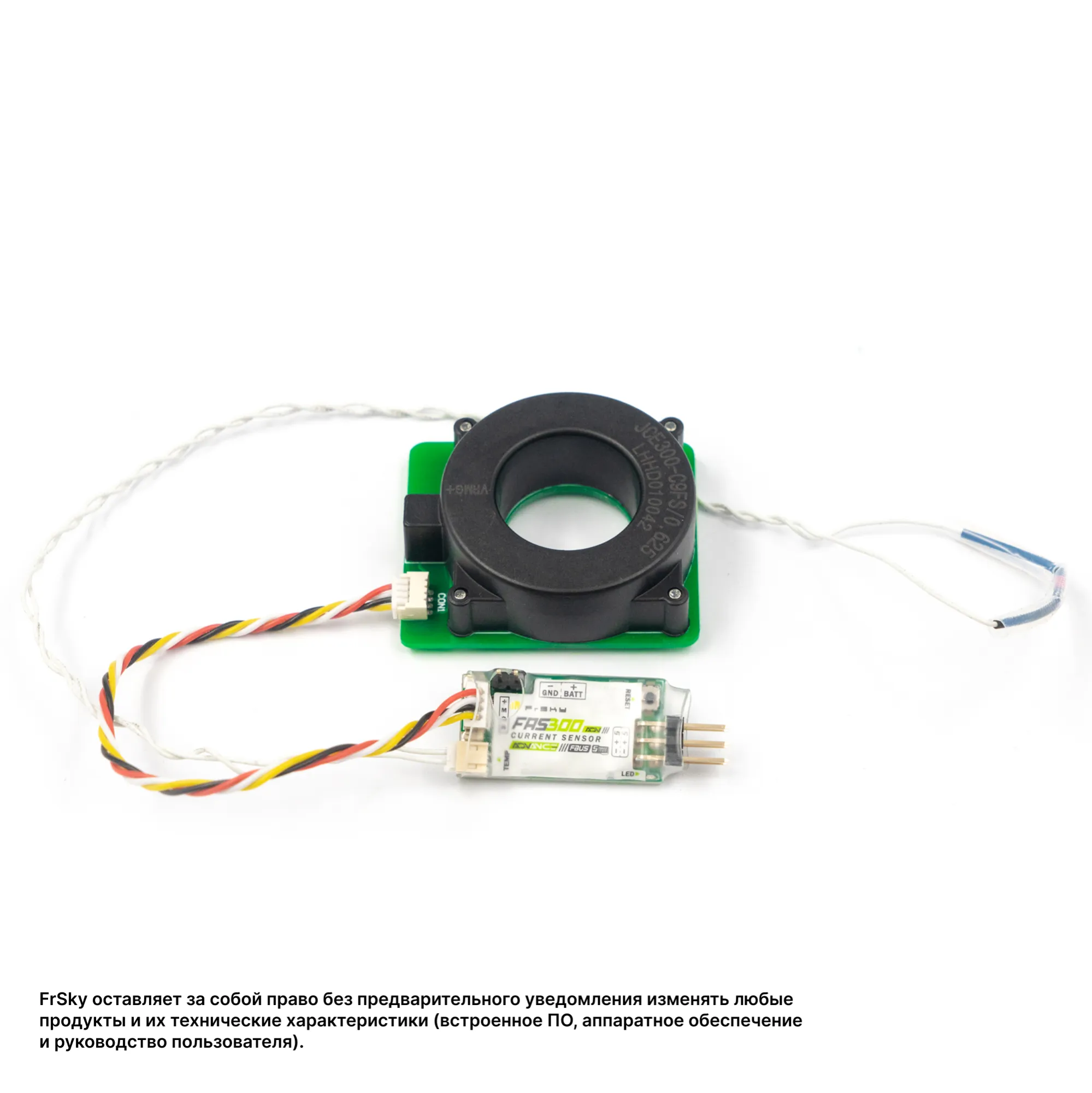

— Конструкция: Выносной мощный датчик тока + основная плата (mainboard)
— Диапазон измерения тока: 0 – 300 А
— Максимальное измеряемое напряжение: до 60 В (через пайку к контактным площадкам на основной плате)
— Диапазон измерения температуры: -55°C … +250°C (с внешним датчиком)
— Точность измерения температуры: ±5%
— Потребляемый ток: 30 мА при 5 В
— Напряжение питания (S.Port): 4 – 10 В
— Габариты датчика (Д×Ш×В): 47 × 40.2 × 14.5 мм
— Габариты основной платы (Д×Ш): 31 × 15.5 мм
— Вес: 55.3 г (в сборе)
— Протоколы связи: FBUS, S.Port (полностью совместим)
— Назначение: Измерение и передача телеметрических данных о токе (до 300 А), напряжении (до 60 В) и температуре для крупнейших и наиболее мощных моделей с экстремально высокими токами и напряжением.

Ключевые особенности
— Поддержка протокола FBUS: Ключевое преимущество серии ADVANCE. Позволяет подключать датчик к приемникам с поддержкой FBUS по одному проводу, который передает и питание, и данные, что значительно упрощает схему подключения в модели, уменьшает количество проводов и снижает риск ошибок при монтаже.
— Обратная совместимость с S.Port: Датчик также полностью совместим с традиционными приемниками FrSky, имеющими порт Smart Port, что обеспечивает его универсальность и возможность использования в моделях с более старым оборудованием.
— Экстремальная токовая нагрузка (300 А): Диапазон измерения тока до 300 А не имеет аналогов среди стандартных телеметрийных датчиков и позволяет использовать его в самых мощных силовых установках, включая крупные турбореактивные модели и тяжелые электрические самолеты.
— Измерение высокого напряжения (до 60 В): Возможность измерения напряжения до 60 В делает датчик совместимым с самыми высоковольтными батареями (до 14S и выше), используемыми в современных мощных моделях.
— Поддержка внешнего датчика температуры: На основной плате имеется интерфейс для подключения термодатчика (приобретается отдельно), что позволяет контролировать температуру критических узлов, таких как двигатель, регулятор или батарея, что особенно важно при экстремальных нагрузках.
— Раздельная конструкция: Выносной мощный датчик тока и отдельная основная плата обеспечивают гибкость при установке в модели с ограниченным пространством. Датчик может быть размещен непосредственно в силовой цепи, а плата — в удобном месте.
— Кнопка калибровки: Наличие кнопки RESET на основной плате позволяет при необходимости перекалибровать датчик для восстановления точности показаний.
— Измерение ключевых параметров: Датчик предоставляет пилоту полную картину энергопотребления модели в реальном времени:
— Ток (Current, А) — для контроля нагрузки на силовую установку.
— Напряжение батареи (Voltage, В) — для контроля уровня заряда и предотвращения глубокого разряда.
— Потребленная емкость (Power Consumption, mAh) — для точного определения оставшегося заряда батареи.
— Мгновенная мощность (Power, Вт) — для анализа эффективности силовой установки.
— Температура (Temperature, °C / °F) с внешним датчиком.
— Высокое качество изготовления: Датчик выполнен с соблюдением высоких стандартов качества FrSky, обеспечивая надежную работу в самых тяжелых условиях.

Технические характеристики
— Модель: FAS300 ADV
— Диапазон измерения тока: 0 – 300 А
— Максимальное измеряемое напряжение: 60 В (требуется пайка к контактным площадкам)
— Диапазон измерения температуры: -55°C … +250°C (с внешним датчиком)
— Точность измерения температуры: ±5%
— Потребляемый ток: 30 мА при 5 В
— Напряжение питания (S.Port): 4 – 10 В
— Интерфейсы: FBUS, S.Port
— Габариты датчика: 47 × 40.2 × 14.5 мм
— Габариты основной платы: 31 × 15.5 мм
— Вес: 55.3 г
— Совместимость с приемниками: FrSky с поддержкой FBUS или S.Port
— Особенности: Кнопка калибровки (RESET) на основной плате

Область применения
— Крупнейшие турбореактивные модели самолетов (turbine jets).
— Сверхмощные электрические самолеты и планеры с экстремальными токовыми нагрузками (до 300 А).
— Тяжелые профессиональные и промышленные дроны с высокой грузоподъемностью.
— Мощнейшие вертолеты большого размера.
— Научно-исследовательские и экспериментальные установки.
— Любые применения, где требуется контроль экстремально высоких токов, напряжений до 60 В и температуры критических узлов.

Комплектация
— Мощный датчик тока FAS300 ADV — 1 шт.
— Основная плата (mainboard) — 1 шт.
— (Внешний датчик температуры и соединительные кабели могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Подключение напряжения: Для измерения напряжения требуется припаять провода к соответствующим контактным площадкам на основной плате. Это позволяет подключаться к батарее или распределительной шине высокого напряжения.
— Датчик температуры: Интерфейс для термодатчика на основной плате требует использования совместимого датчика (например, TEMS), который приобретается отдельно.
— Калибровка: При появлении неточностей в телеметрии можно воспользоваться кнопкой RESET на основной плате для перекалибровки датчика.
— Выбор протокола: При использовании с приемником, поддерживающим FBUS, достигается максимальное упрощение проводки. С традиционными приемниками с S.Port датчик также работает корректно.
— Максимальный ток: Не рекомендуется длительно превышать ток 300 А. При работе на предельных токах следует обеспечить adequate охлаждение датчика и использовать провода соответствующего сечения.
— Конкретную комплектацию и наличие уточняйте при заказе.
