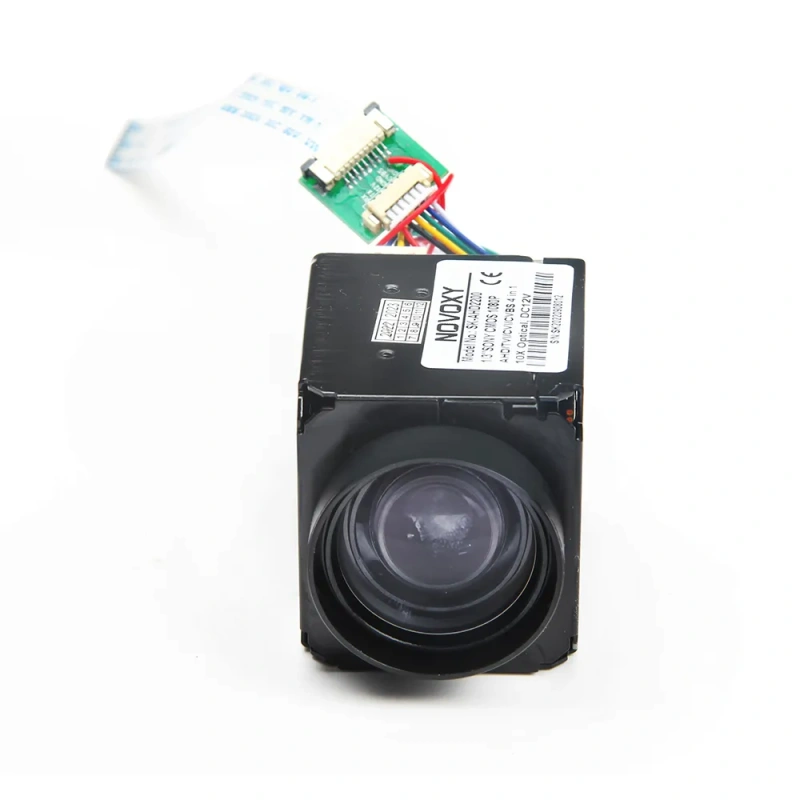

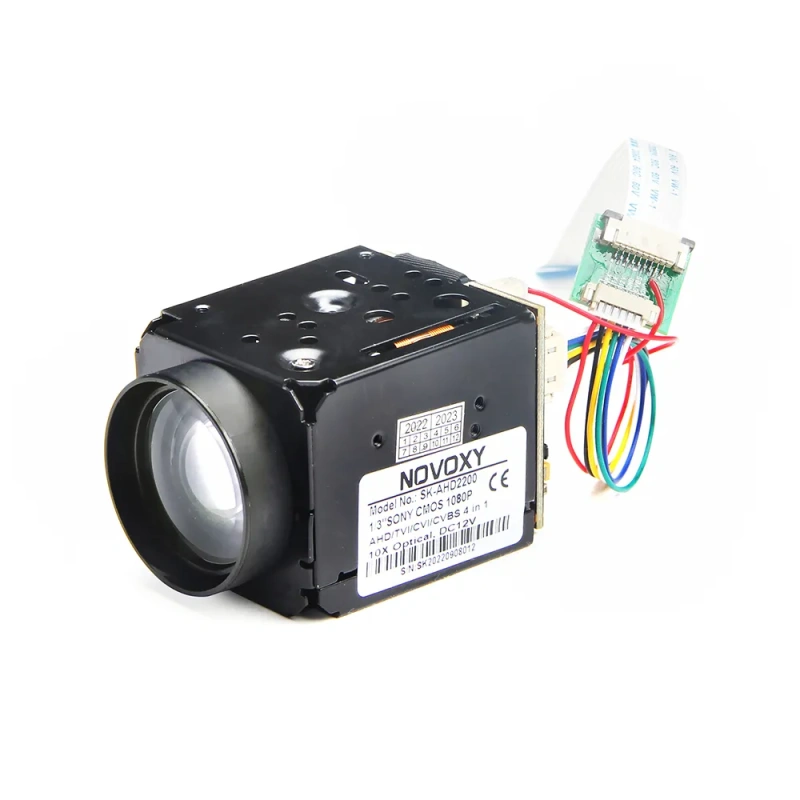

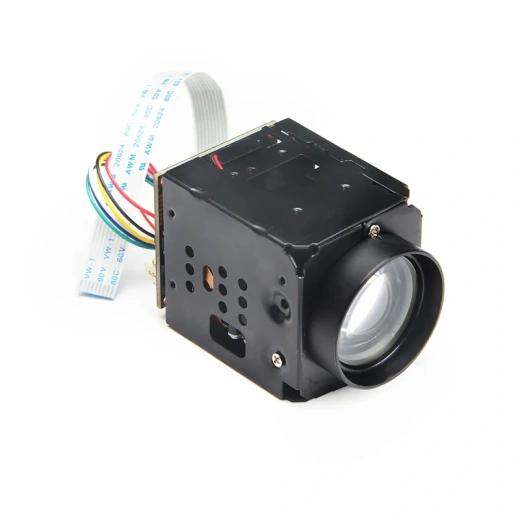

Камера NOVOXY Security Speed Dome Mini Zoom

Камера NOVOXY 1/3" SONY CMOS 1200TVL / 1080P AHD HD 10x Optical ICR CCTV

Назначение

Универсальная камера NOVOXY AHD HD 10× Optical ICR предназначена для систем видеонаблюдения с поддержкой форматов AHD / TVI / CVI / CVBS, обеспечивая чёткое изображение с высоким разрешением в любых условиях освещённости. Подходит для установки в помещениях и на улице (при наличии гермокорпуса).

Основные характеристики

— Матрица: 1/3" SONY CMOS / 1/2.8" CMOS
— Разрешение: до 1080P (AHD, TVI, CVI) / 960P (CVBS)
— Оптический зум: 10× (фокусное расстояние 5–90 мм)
— Минимальная освещённость: 0.05 Lux (цвет), 0.001 Lux (ч/б)
— Соотношение сигнал/шум: >50 дБ
— Электронный затвор:
 — PAL: 1/50–1/100000 сек
 — NTSC: 1/60–1/120000 сек
— Питание: DC 12 В / 1 А
— Рабочая температура: −10 … +50 °C
— Языки меню: английский / китайский
— Формат сигнала: PAL / NTSC
— Выходное видео: 1.0Vp-p / 75Ω (VBS)

Оптические возможности

— Автофокусировка: от 0.1 м до ∞
— Режим день/ночь: автоматическое переключение цвет/ч/б по уровню освещённости
— Встроенный ИК-фильтр (ICR): обеспечивает точную цветопередачу днём и высокую чувствительность ночью
— Масштабирование:
 — Zoom (TELE/WIDE) — изменение фокусного расстояния
 — Focus (NEAR/FAR) — ручная или автоматическая фокусировка

Функциональные особенности

— OSD-меню: настройка параметров через экранное меню
— Поддержка управления:
 — по линии (Line Control)
 — через RS-485 интерфейс (протокол Pelco-D/P)
— Режим переключения форматов: через скрытое меню (AHD ↔ TVI ↔ CVI ↔ CVBS)
— Поддержка управления объективом: Zoom, Focus, Iris
— Сенсор высокой чувствительности: обеспечивает стабильное изображение при перепадах освещения
— Автоматический баланс белого и компенсация засветки (BLC / WDR)

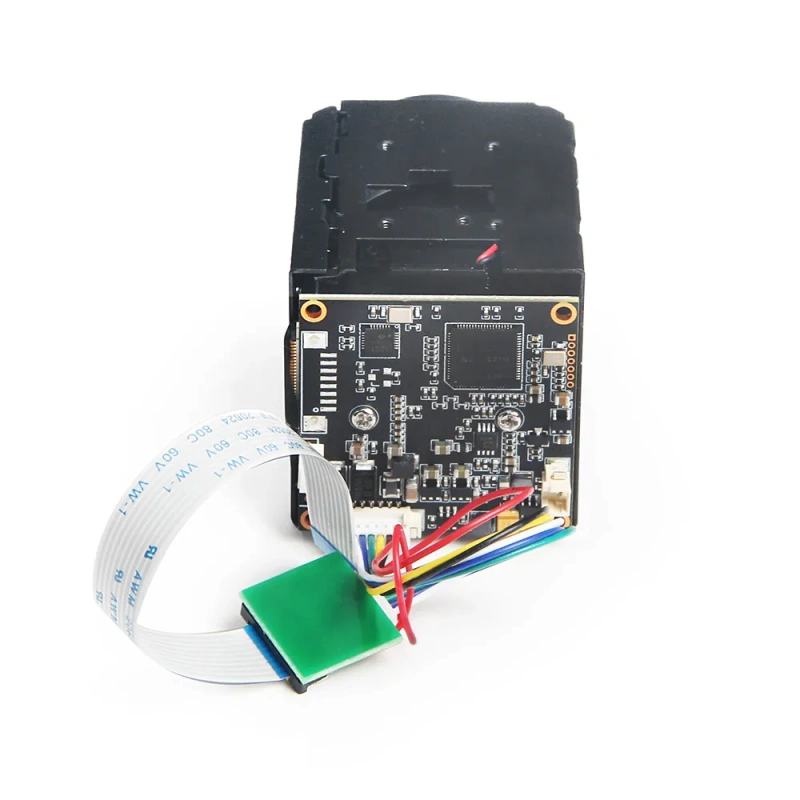

Интерфейсы и разъёмы

— ① TELE: увеличение (zoom near)
— ② WIDE: уменьшение (zoom far)
— ③ FAR: фокус вдаль
— ④ NEAR: фокус вблизи
— ⑤ MENU ON/OFF: вызов OSD-меню
— ⑥ VIDEO OUTPUT: видеовыход
— ⑦ RS-485 / управление линией
— ⑧ DC 12V Power Input: питание камеры
— ⑨ PL: индикатор состояния питания

RS-485 ы:
— Z — Zoom
— F — Focus
— C — COM (общий)
— A — RS-485+
— B — RS-485−

Подключение

К видеорегистратору (DVR):
— Подключите видеовыход камеры к соответствующему входу DVR.
— Тип кабеля зависит от модели регистратора и длины линии.
— Подключайте при отключённом питании.

Питание:
— Используйте адаптер питания 12 В DC (не входит в комплект).
— Соблюдайте полярность!
— Не включайте питание до завершения всех соединений.

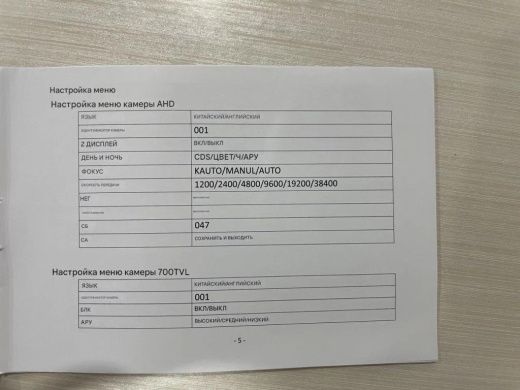

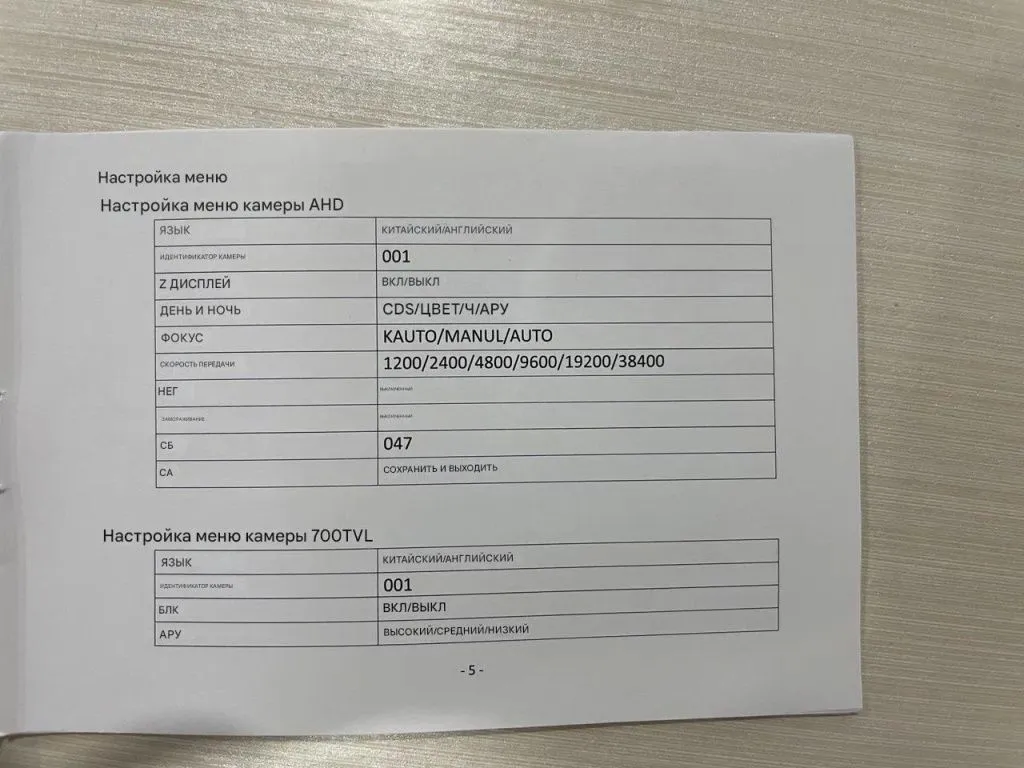

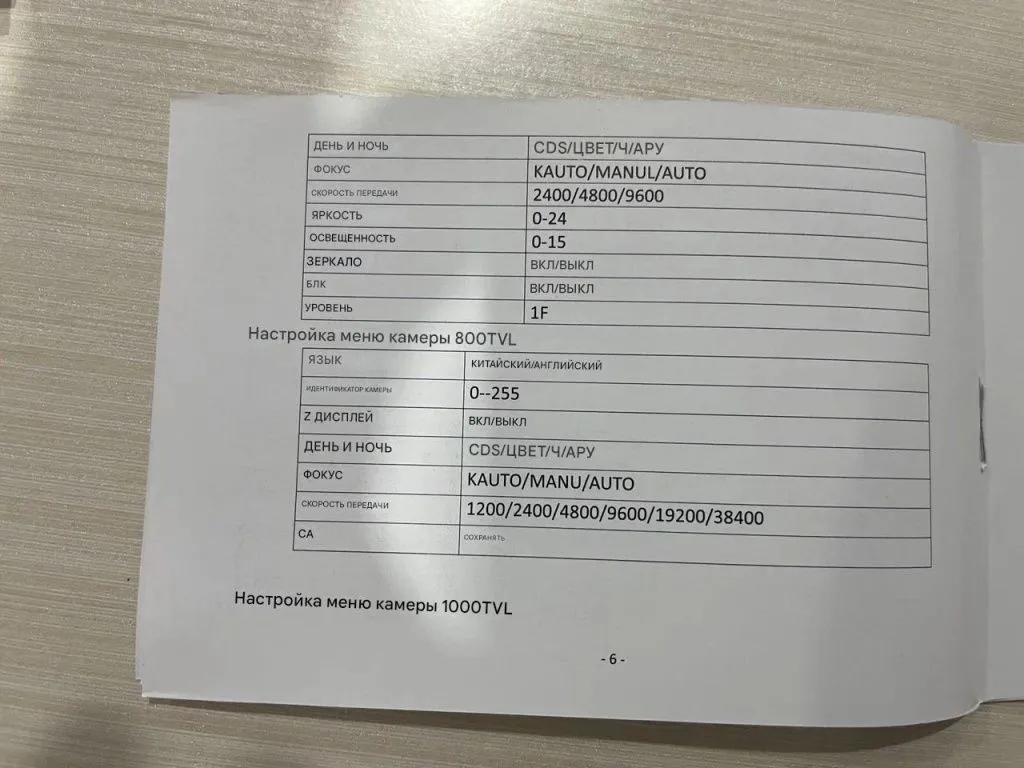

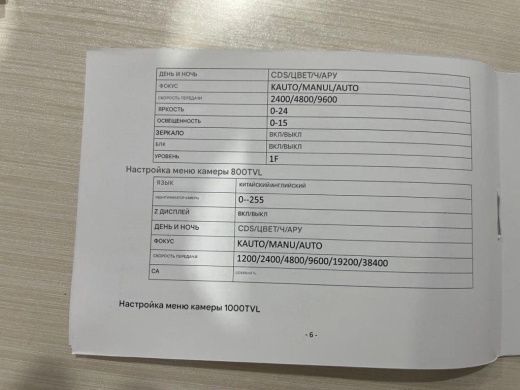

Работа с меню

Основные кнопки:
— MENU — вход в меню / подтверждение
— FAR / NEAR — перемещение по пунктам и изменение параметров

Переключение формата сигнала:

Нажмите MENU → выберите NEXT → снова MENU

В разделе EXPOSURE нажмите NEAR три раза

Откроется скрытое меню — выберите тип сигнала:
 — CHD = CVI
 — THD = TVI

Подтвердите выбор APPLY → MENU

Выйдите с сохранением изменений

Меры предосторожности

— Не используйте камеру при температуре вне диапазона −10…+50 °C
— Избегайте высокой влажности, попадания жидкости и прямого контакта с маслом или газом
— Не подвергайте камеру ударам и падениям
— Не вскрывайте корпус без необходимости
— Не прикасайтесь к линзе и матрице (CMOS)
— Используйте только совместимый источник питания
— При попадании влаги немедленно высушите камеру

Комплект поставки

— Камера NOVOXY 1/3" SONY CMOS
— Кабель видео-сигнала (при наличии)
— Разъём питания DC
— Руководство по подключению

Преимущества

— Высокое качество изображения при низкой освещённости
— Поддержка 4 форматов передачи сигнала
— Простое переключение стандартов (AHD / TVI / CVI / CVBS)
— Возможность удалённого управления и настройки
— Автоматический режим день/ночь с ИК-фильтром
— Надёжная работа при температурных колебаниях

NOVOXY AHD HD 10× Optical ICR — надёжная профессиональная камера для систем видеонаблюдения, обеспечивающая стабильное изображение в любых условиях освещения и совместимость с большинством современных DVR.
