Модуль питания PoE Waveshare для Jetson Orin Nano/NX

Waveshare PoE Expansion Board для Jetson Orin Nano / NX — это практичное и компактное решение для построения надёжных edge-AI-систем с минимальным количеством кабелей. Модуль позволяет подавать питание на платформу Jetson Orin по технологии Power over Ethernet (PoE), передавая данные и электричество по одному кабелю, что значительно упрощает монтаж, обслуживание и интеграцию в встраиваемые и распределённые системы.

Ключевые возможности
— Питание по Ethernet: Подача питания по стандарту IEEE 802.3af/at через Ethernet-кабель.
— 2 в 1: Одновременная передача данных и питания по одному кабелю.
— Широкая совместимость: Работа с платформами Jetson Orin Nano и Jetson Orin NX.
— Компактность: Малые габариты для плотной компоновки внутри корпусов.
— Упрощение разводки: Снижение количества кабелей и точек подключения.
— Надёжность: Гальванически изолированный импульсный источник питания (SMPS).
— Цель: Идеален для edge-платформ, интеллектуальных камер, робототехники и удалённых узлов.

Области применения
— Встраиваемые системы с ограниченным внутренним пространством
— Удалённые AI-узлы и сенсорные точки с централизованным питанием
— Роботы и мобильные платформы, требующие единой точки подключения
— Промышленные и IoT-устройства с поддержкой PoE
— Edge-серверы и интеллектуальные системы видеонаблюдения
— Сетевые вычислительные платформы

Описание модуля

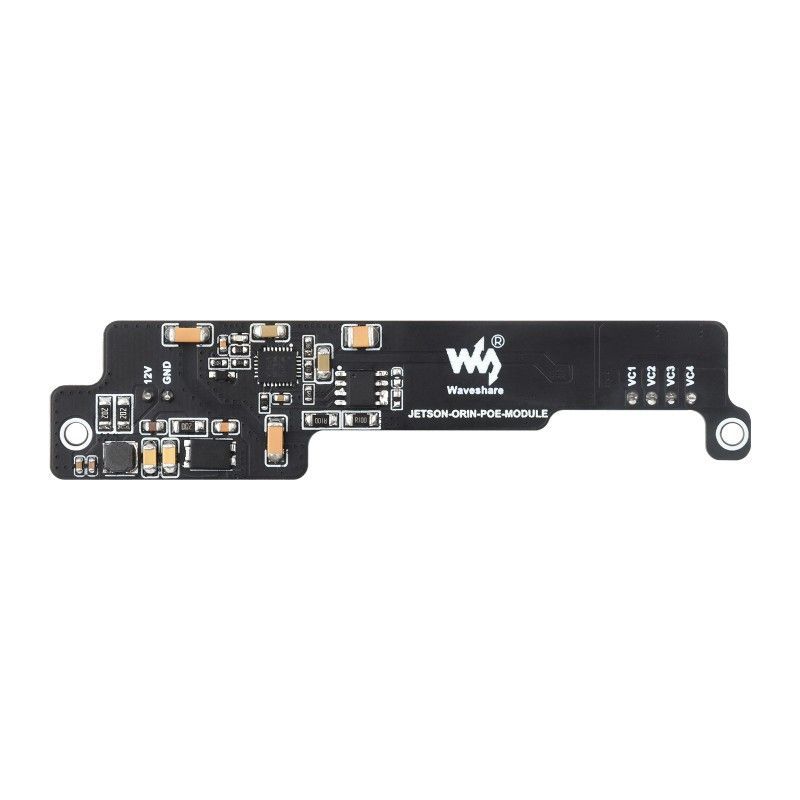

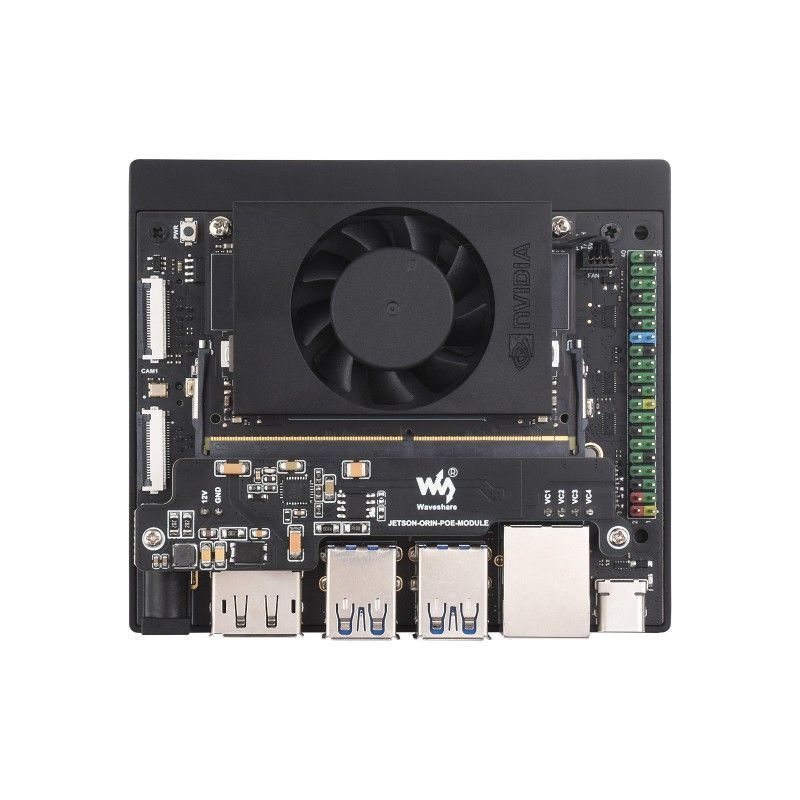

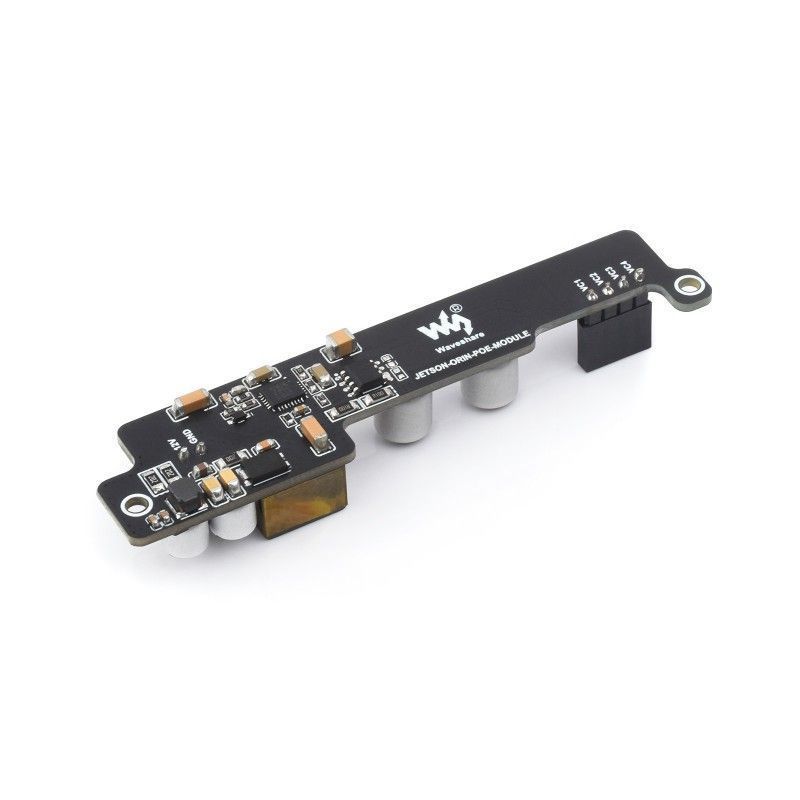

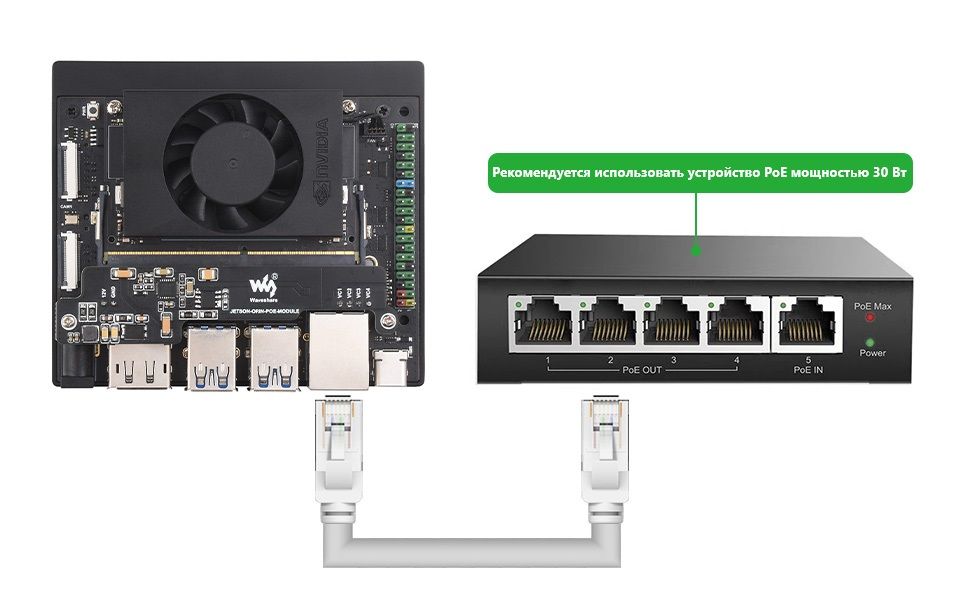

PoE Expansion Board обеспечивает питание материнской платы Jetson Orin через стандартный Ethernet-кабель при использовании совместимого PoE-коммутатора или инжектора. Его компактная и низкопрофильная компоновка удобна для интеграции внутрь корпусов и узких монтажных пространств. Модуль подключается непосредственно к материнской плате и формирует стабильное выходное напряжение 12 В для питания всей системы.

Технические характеристики

Питание:
— Вход PoE (по кабелю): 37–57 В постоянного тока.
— Выход на плату Jetson: 12 В постоянного тока.
— Максимальный выходной ток: 2.1 А.
— Рекомендуемая мощность источника PoE: 30 Вт.

Поддерживаемый стандарт:
— IEEE 802.3af / IEEE 802.3at (PoE/PoE+).

Электрическая часть:
— Гальванически изолированный импульсный преобразователь (SMPS) с изоляционным трансформатором.

Габариты:

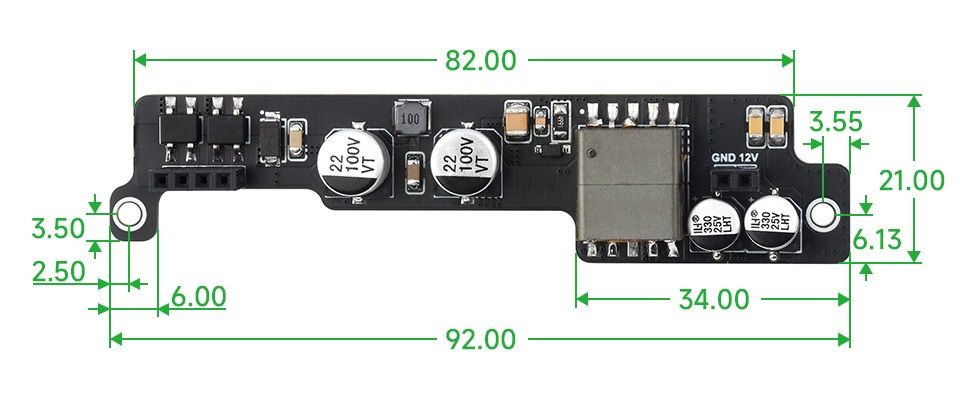

— Размеры: 21 × 92 мм (продолговатая форма, оптимальная для встраивания).

Совместимость:
— NVIDIA Jetson Orin Nano (все версии)
— NVIDIA Jetson Orin NX (все версии)

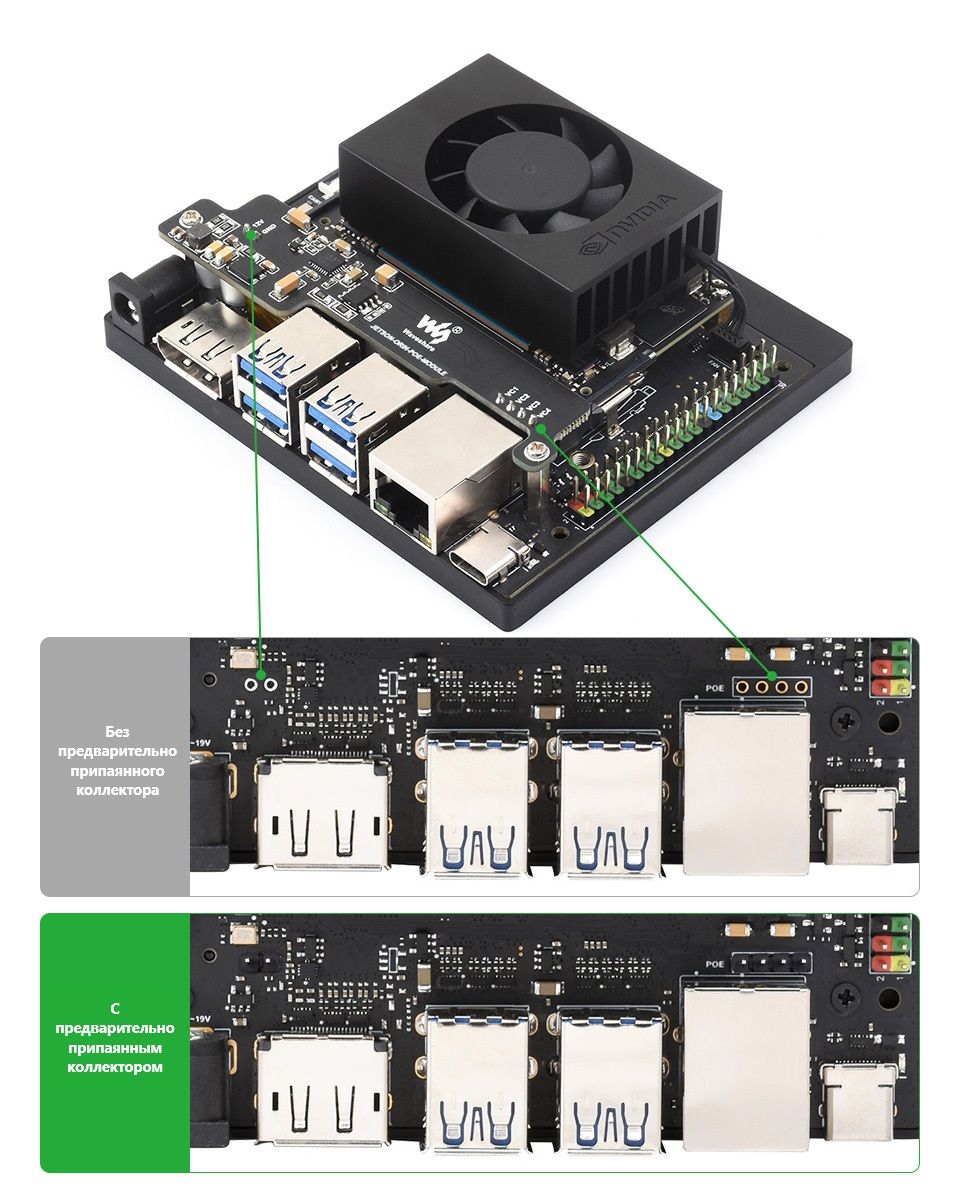

Важное требование: Перед использованием модуля необходимо предварительно припаять соответствующий разъём (pinheader) для PoE на вашей материнской плате Jetson Orin Nano / NX.

Особенности эксплуатации
Из-за компактных размеров и нагрева силовых компонентов во время работы рекомендуется:
— Не прикасайтесь к области трансформатора на плате во время её работы.
— Обеспечьте дополнительное охлаждение или вентиляцию, если модуль работает под постоянной нагрузкой.
— Рекомендуется устанавливать модуль в хорошо вентилируемый корпус.

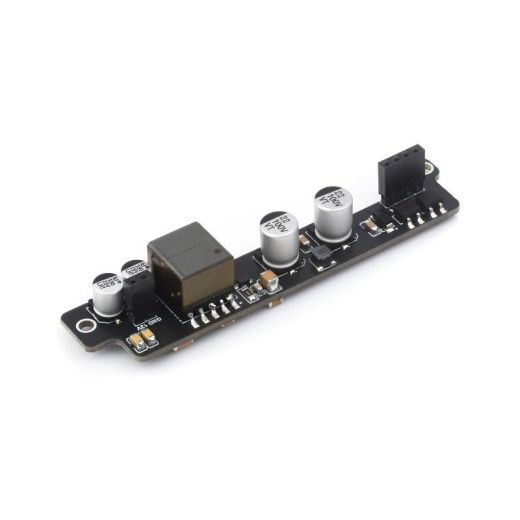

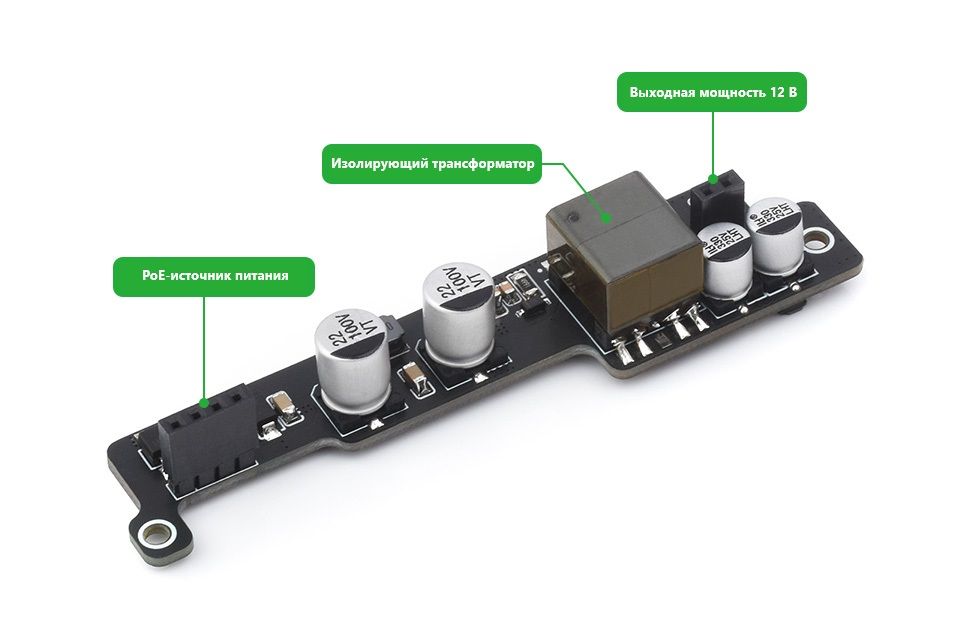

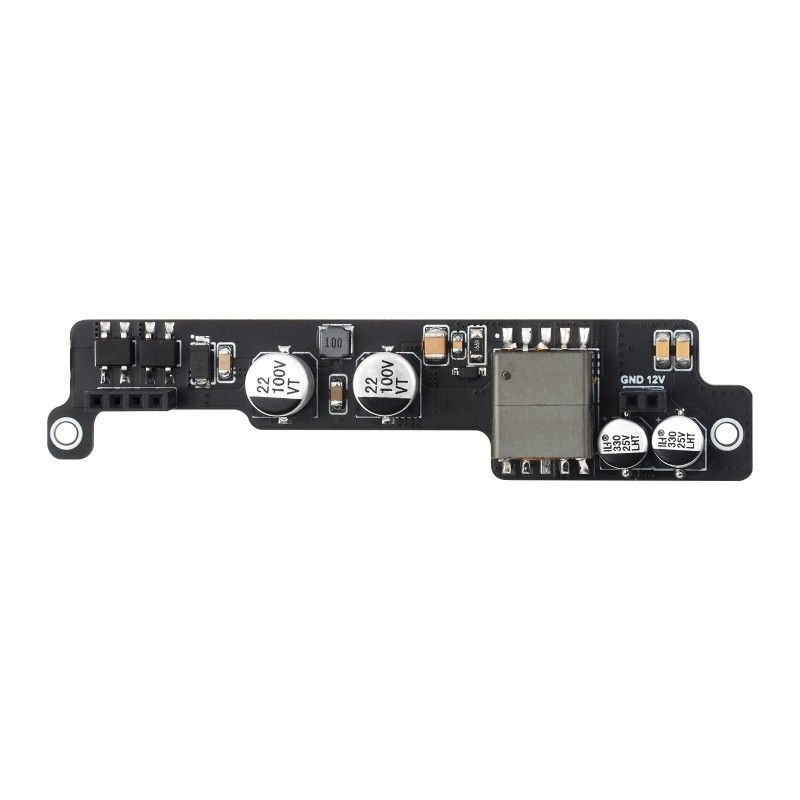

Элементы на плате
— Разъём для входящего PoE-подключения (Ethernet)
— Изолированный импульсный преобразователь (SMPS)
— Выходные контакты питания 12 В
— Разъём для подключения к материнской плате Jetson Orin
— Низкопрофильная компоновка всех компонентов

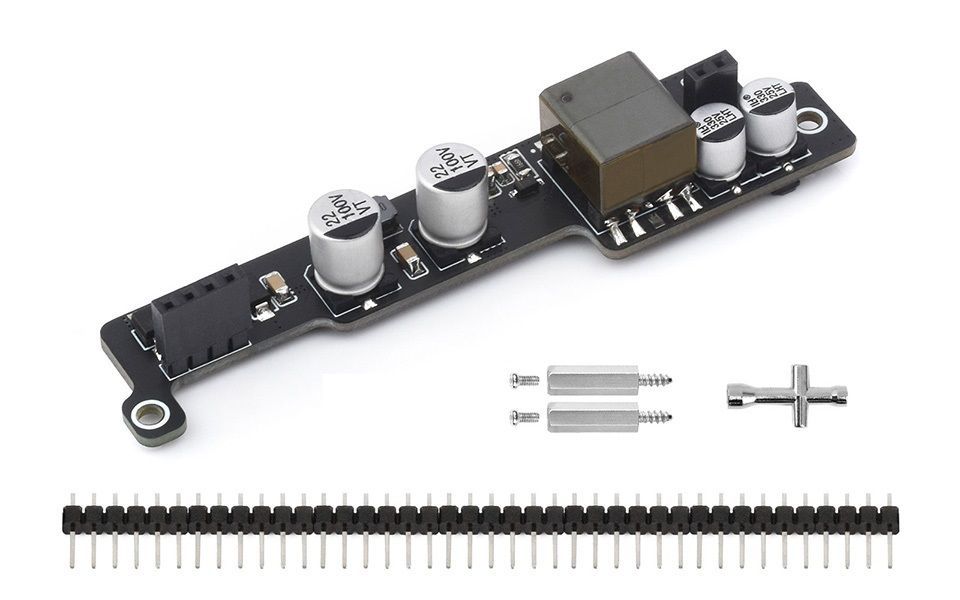

Содержимое комплекта
— Модуль питания JETSON-ORIN-POE-MODULE — 1 шт.
— 40-контактный прямой разъём (pinheader, male) — 1 шт.
— Набор крепёжных винтов — 1 компл.
— Мини-отвёртка (крестовая, mini cross wrench sleeve) — 1 шт.
— Вес изделия: 0.014 кг

Обратите внимание: Базовая (материнская) плата Jetson Orin Nano/NX и PoE-коммутатор (или инжектор) в комплект не входят и приобретаются отдельно.

Варианты исполнения
Модуль может поставляться в двух вариантах для удобства интеграции:

Модуль без заранее припаянного разъёма (требуется самостоятельная пайка на материнскую плату).

Модуль с заранее припаянным разъёмом для подключения (уточняйте у продавца).
