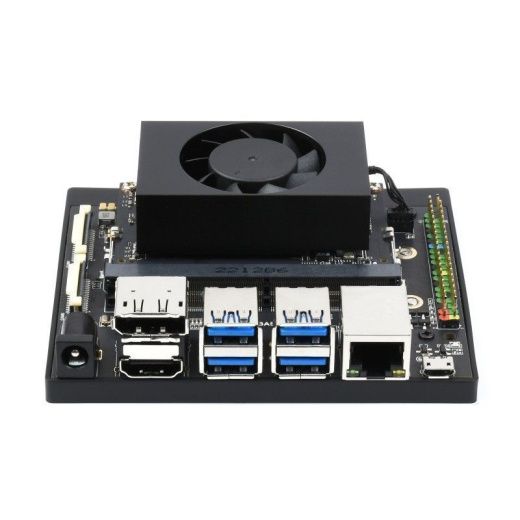

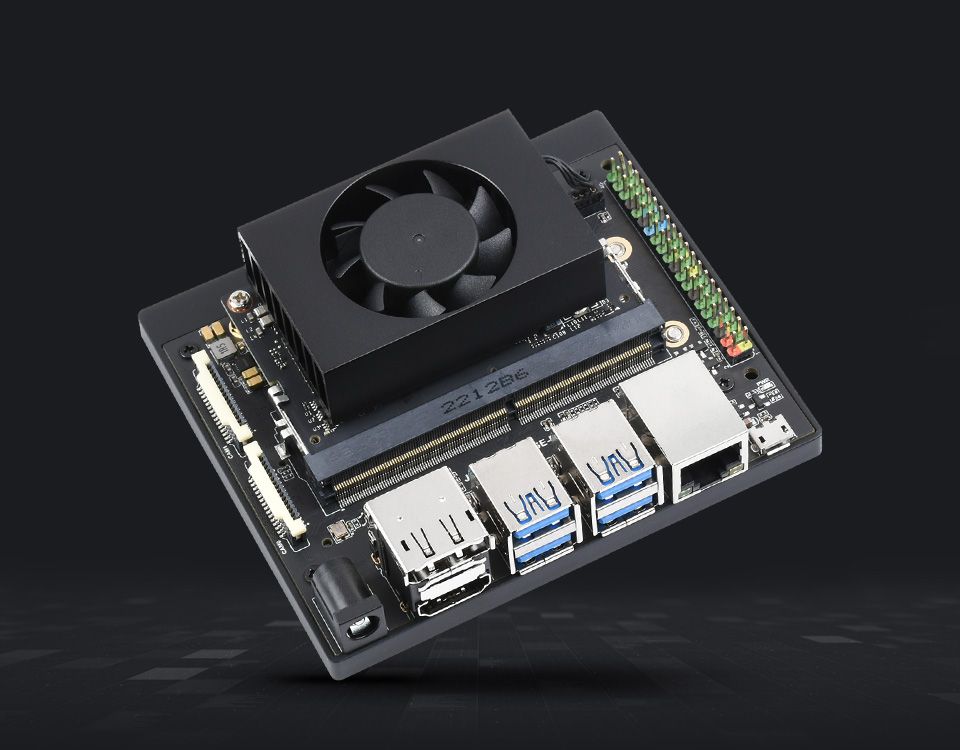

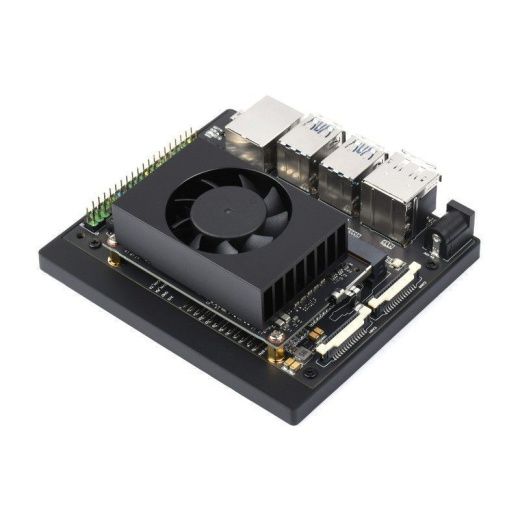

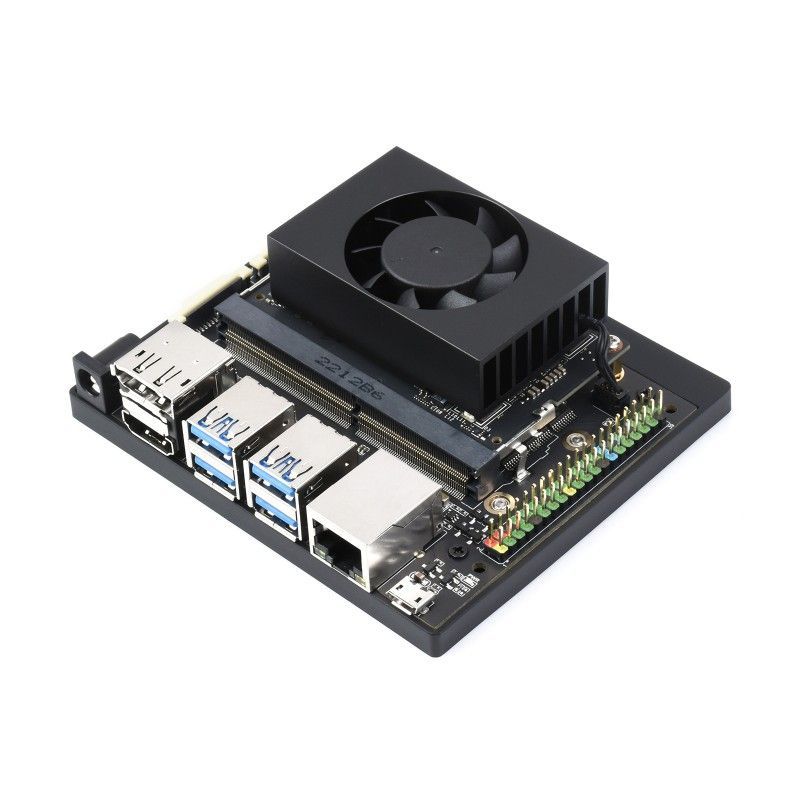

Комплект разработчика Waveshare на Jetson TX2 NX

Waveshare Jetson TX2 NX Development Kit — это сбалансированная платформа для разработчиков, которым требуется производительность выше, чем у Jetson Nano, без перехода к более дорогим сериям Xavier или Orin. Этот набор сочетает компактность, стабильную работу под нагрузкой и развитую экосистему NVIDIA, что делает его отличным выбором для создания решений в области периферийного ИИ (edge-AI), робототехники и систем компьютерного зрения.

Платформа предназначена для разработки высокопроизводительных встроенных и периферийных систем искусственного интеллекта на базе модуля Jetson TX2 NX. Она ориентирована на задачи компьютерного зрения, робототехники, анализа видеопотоков и автономных устройств, где требуется компактное, энергоэффективное и надёжное решение для работы с ИИ на периферии. Набор подходит как для прототипирования, так и для создания коммерческих и промышленных AI-систем.

Ключевые особенности платформы
— Вычислительный модуль: Основан на модуле Jetson TX2 NX.
— Мощность: до 1.33 TFLOPS вычислительной мощности.
— Архитектура: NVIDIA Pascal с 256 ядрами CUDA (примерно в 2,5 раза производительнее Jetson Nano).
— Хранилище: Встроенная память 16 ГБ eMMC (не поддерживает карты MicroSD).
— Медиа: Поддержка многокамерных систем и обработки видео вплоть до 4K.
— Оптимизация: идеально подходит для edge-вычислений и автономных устройств.

Области применения
— Периферийные вычисления (Edge AI) и обработка данных в реальном времени
— Системы компьютерного и машинного зрения
— Робототехника и автономные мобильные платформы
— Интеллектуальные системы видеонаблюдения и видеоаналитики
— Промышленные IoT-решения
— Медицинские и диагностические системы
— Образовательные и исследовательские проекты в области ИИ

Архитектура и вычислительные возможности

Графический процессор (GPU):
— Архитектура: NVIDIA Pascal
— Количество ядер: 256 CUDA
— Производительность ИИ: 1.33 TFLOPS (FP16)

Центральный процессор (CPU):
— Гибридная архитектура: 2 ядра Denver 2 + 4 ядра ARM Cortex-A57
— Разрядность: 64-битная

Память и хранение данных:
— Оперативная память: 4 ГБ LPDDR4
— Шина: 128 бит
— Пропускная способность: 51.2 ГБ/с

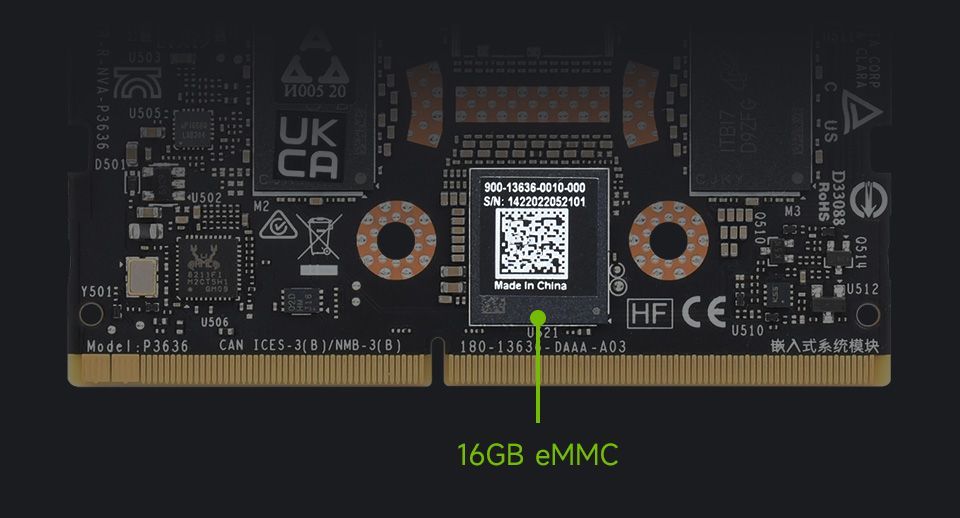

— Встроенное хранилище: 16 ГБ eMMC 5.1
— Расширение: Поддержка высокоскоростных NVMe SSD через слот M.2
— Важно: Модуль не поддерживает установку карт памяти MicroSD.

Энергопотребление:
— Режимы питания: 7.5 Вт / 15 Вт
— Преимущество: Оптимален для автономных и постоянно работающих систем.

Поддержка камер и компьютерного зрения
— Количество камер: до 5 физических камер (до 12 виртуальных каналов).
— Интерфейс: 12 линий MIPI CSI-2 D-PHY 1.2 (совокупная пропускная способность до 30 Гбит/с).
— Конфигурации: 3 × 4 линии или 5 × 2 линии.
— Поддерживаемые задачи: детекция и отслеживание объектов, семантическая сегментация, оценка позы, анализ глубины, техническое зрение.

Видео и мультимедиа

Аппаратное кодирование:
— H.265: 1 поток 4K60, 3 потока 4K30, 4 потока 1080p60, 8 потоков 1080p30.
— H.264: 1 поток 4K60, 3 потока 4K30, 7 потоков 1080p60, 14 потоков 1080p30.

Аппаратное декодирование:
— Поддержка H.264 / H.265: 2 потока 4K60, 4 потока 4K30, 7 потоков 1080p60, 14 потоков 1080p30.

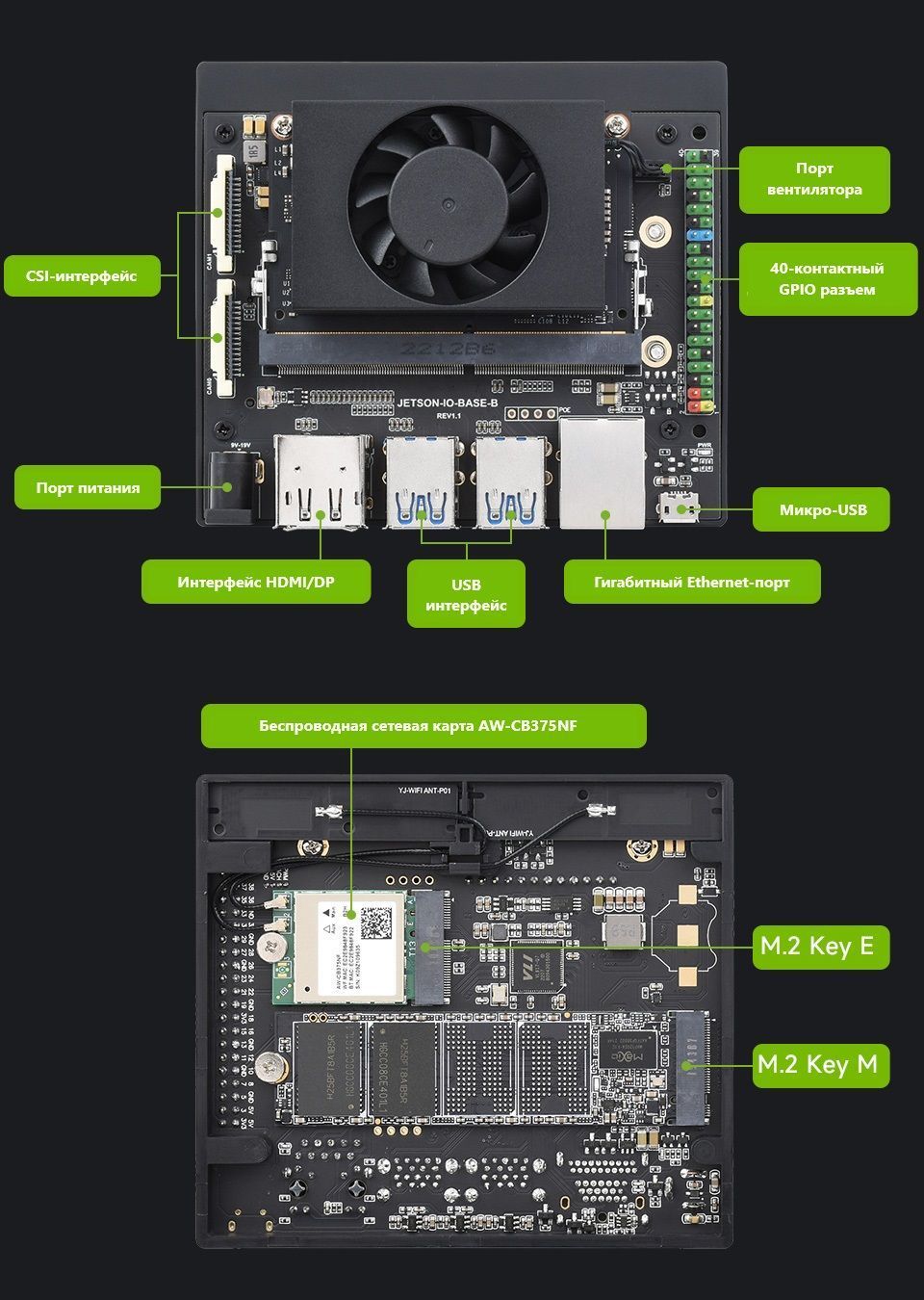

Интерфейсы и расширения
— Высокоскоростные шины: PCIe Gen2 (1 × x1 и 1 × x2), суммарная пропускная способность до 30 GT/s.
— Видеовыход: 2 × DisplayPort 1.2 / eDP 1.4 / HDMI 2.0, 1 × DSI (2 линии).
— Сеть: Gigabit Ethernet (10/100/1000 Мбит/с).
— Работа с периферией: 40-контактный GPIO-разъём с цветовой маркировкой.

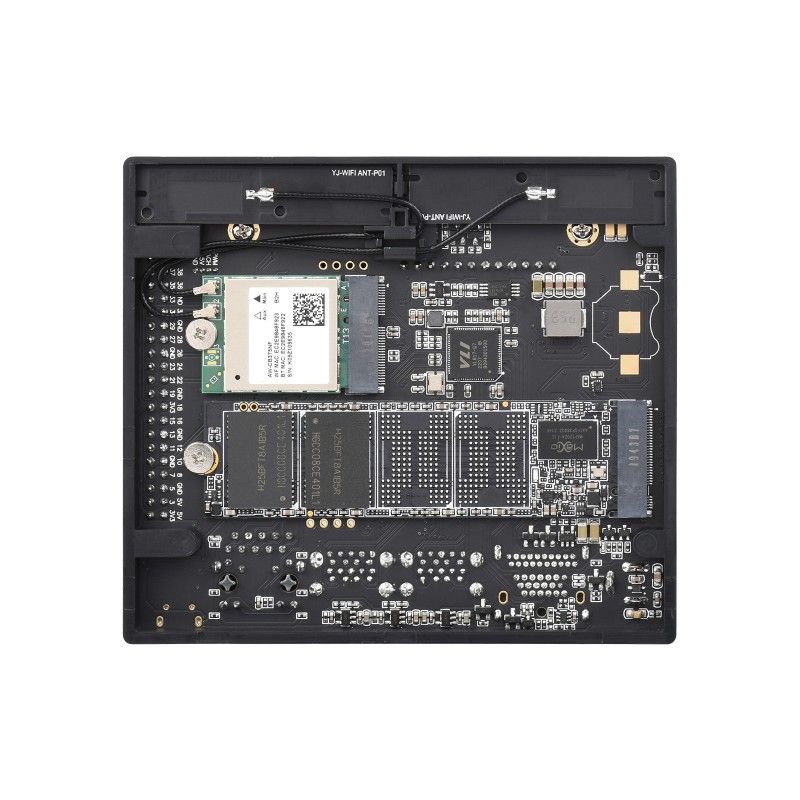

— Слоты расширения: M.2 Key E (для модулей Wi-Fi/Bluetooth), M.2 Key M (для NVMe SSD).

Программное обеспечение
Включает полный стек JetPack SDK:
— CUDA, cuDNN, TensorRT
— Библиотеки компьютерного зрения
— Драйверы и инструменты для разработки
— Средства развёртывания и оптимизации AI-моделей
Поддерживается cloud-native подход: контейнеризация (Docker), удалённые обновления, загрузка готовых моделей из каталога NGC.

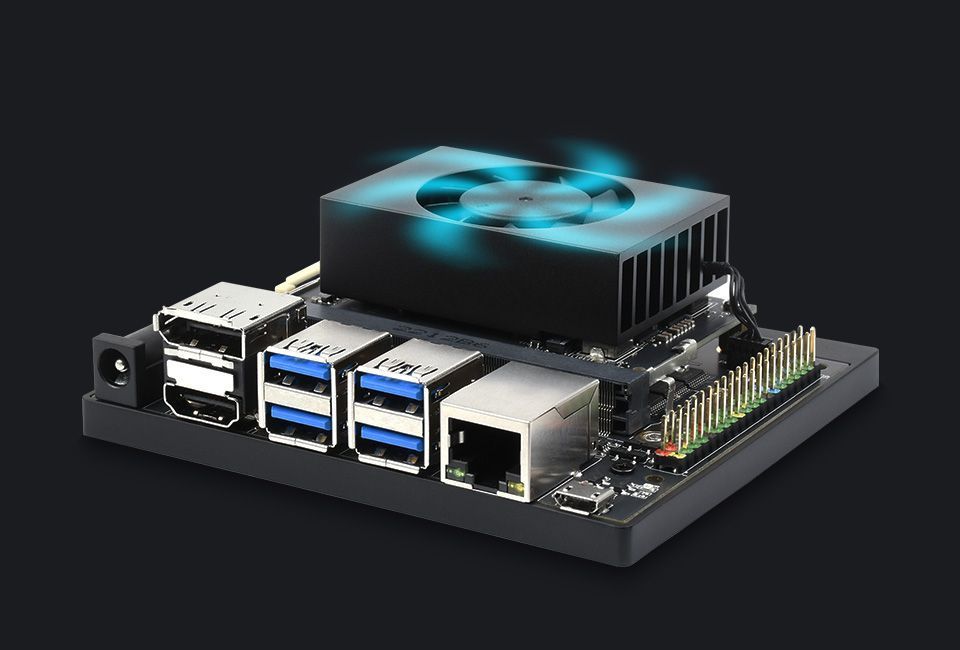

Система охлаждения
— Высокоэффективный активный кулер с алюминиевым радиатором.
— Скорость вращения вентилятора до 5500 об/мин.
— Гарантирует стабильную работу под длительной нагрузкой без снижения производительности (троттлинга).

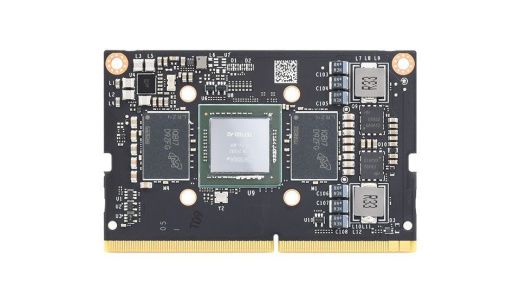

Габариты вычислительного модуля
— Размеры: 69.6 × 45 мм
— Тип разъёма: SO-DIMM на 260 контактов

Содержимое комплекта
В комплект Jetson TX2 NX Development Kit входит:
— Вычислительный модуль Jetson TX2 NX — 1 шт.

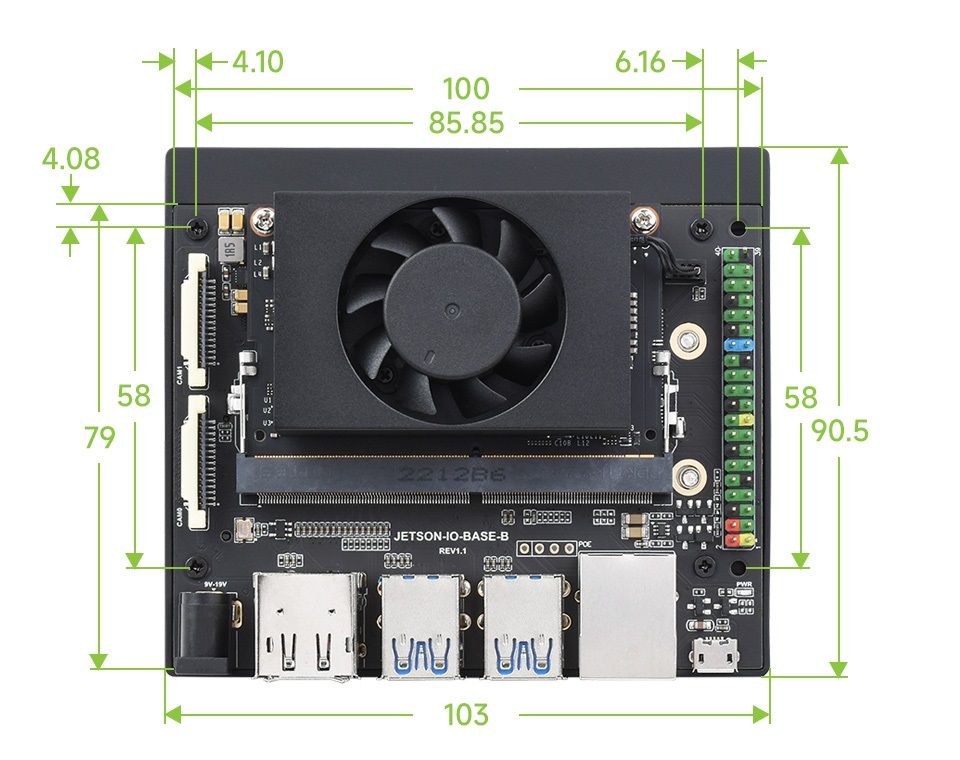

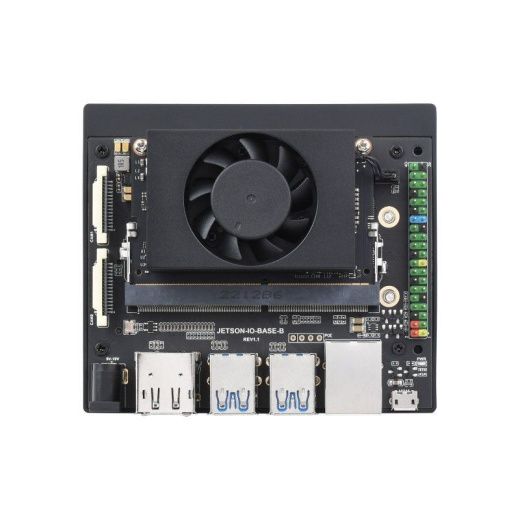

— Материнская плата JETSON-IO-BASE-B — 1 шт.
— Активный охлаждающий вентилятор — 1 шт.
— NVMe SSD на 128 ГБ (предустановлен) — 1 шт.
— Беспроводной модуль Wi-Fi / Bluetooth (предустановлен) — 1 шт.
— Сетевой адаптер питания — 1 шт.
— Кабель Ethernet (~1.5 м) — 1 шт.

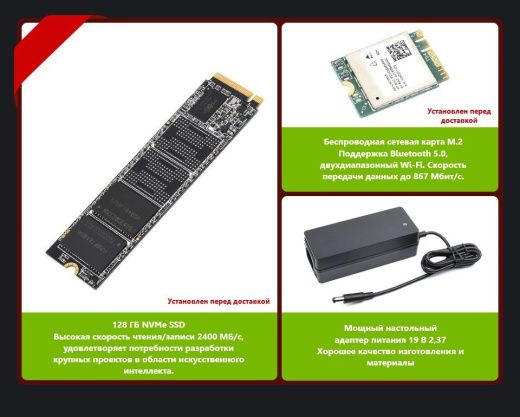

Предустановлено перед отправкой:
— Модуль Wi-Fi / Bluetooth (до 867 Мбит/с)
— Высокоскоростной NVMe SSD на 128 ГБ (скорость до 2400 МБ/с)
— Настольный адаптер питания 19 В, 2.37 А
