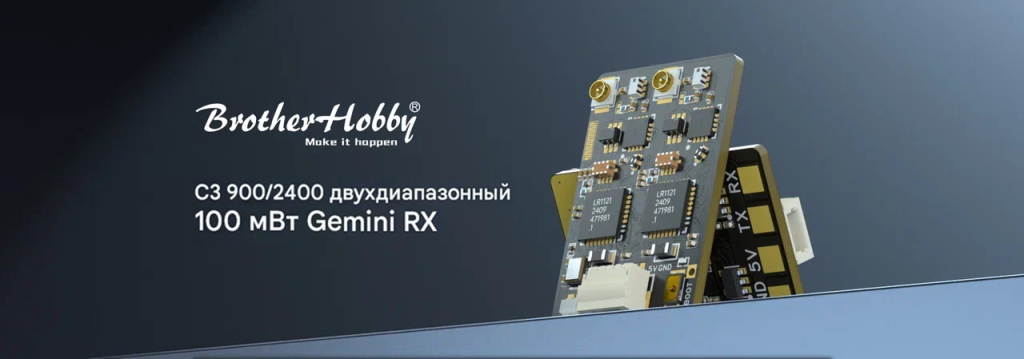

Приёмник C3 900/2400 Dual Band 100mW Gemini RX

BrotherHobby CS 900/2400 Dual Band 100mW Gemini RX — двухдиапазонный приёмник ExpressLRS

Назначение
BrotherHobby CS 900/2400 Dual Band Gemini RX — это современный приёмник системы ExpressLRS, работающий одновременно в двух диапазонах: 915 МГц и 2.4 ГГц. Благодаря двойному каналу связи он обеспечивает устойчивое соединение, высокую помехоустойчивость и минимальную задержку сигнала.

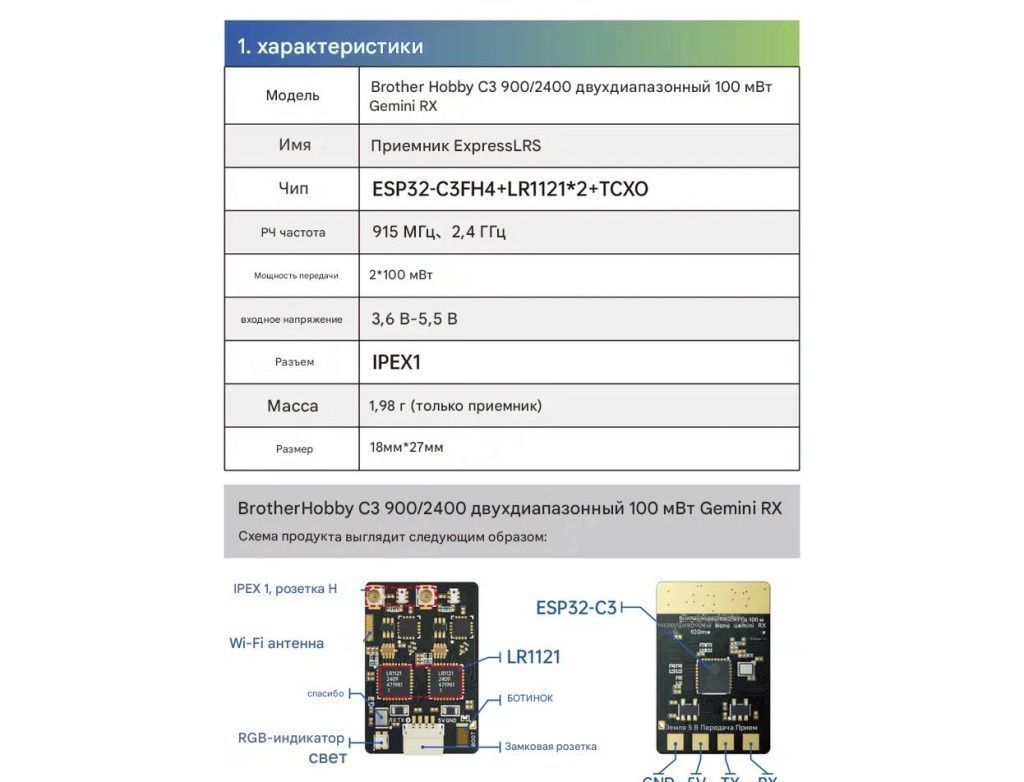

Основные характеристики
— Модель: BrotherHobby CS 900/2400 Dual Band 100mW Gemini RX
— Тип: ExpressLRS Receiver
— Чипсет: ESP32-C3FH4 + LR1121 + 2×TCXO
— Рабочие частоты: 915 МГц и 2.4 ГГц
— Мощность передачи: 2 × 100 мВт
— Входное напряжение: 3.6 – 5.5 В
— Разъём антенны: IPEX1
— Вес: 1.98 г (только приёмник)
— Размеры: 18 × 27 мм

Конструкция и элементы
— IPEX1 гнездо для антенны
— Wi-Fi-разъём
— RGB-индикатор состояния
— Основной контроллер ESP32-C3
— Радиочип Semtech LR1121
— Разъём BOOT lock

Основные особенности

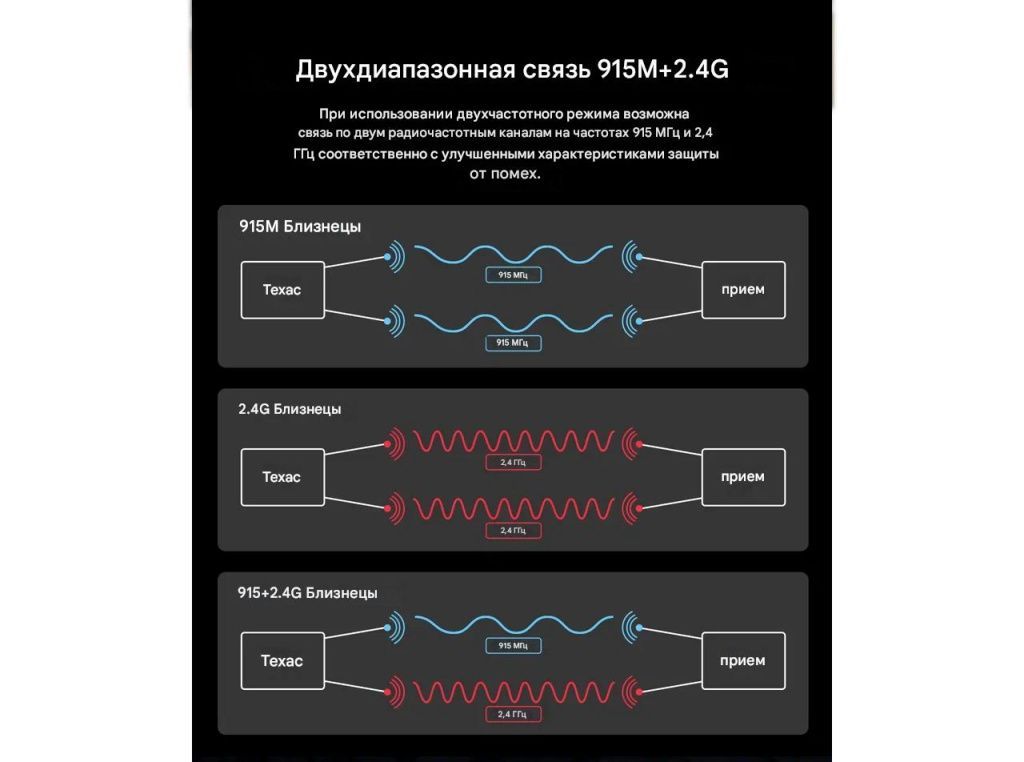

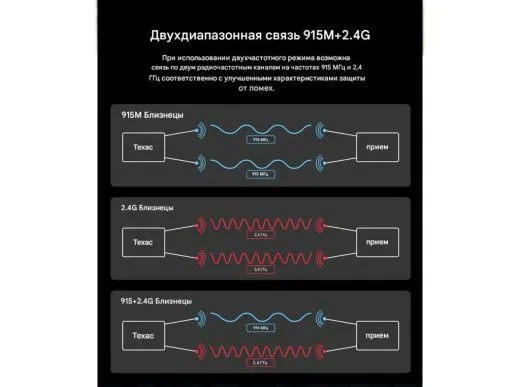

Двухдиапазонная связь 915 МГц + 2.4 ГГц
Поддержка одновременного обмена данными на двух частотах.
— 915 M Gemini: TX ⇄ RX (915 MHz)
— 2.4 G Gemini: TX ⇄ RX (2.4 GHz)
— 915 + 2.4 G Gemini: TX ⇄ RX (оба диапазона)
Такое решение значительно повышает стабильность сигнала и уменьшает влияние помех.
Встроенный высокоточный генератор TCXO
Температурно-компенсированный кварцевый генератор (TCXO) обеспечивает стабильную работу приёмника даже при экстремальных температурах, предотвращая смещение частоты и обеспечивая надёжное соединение.

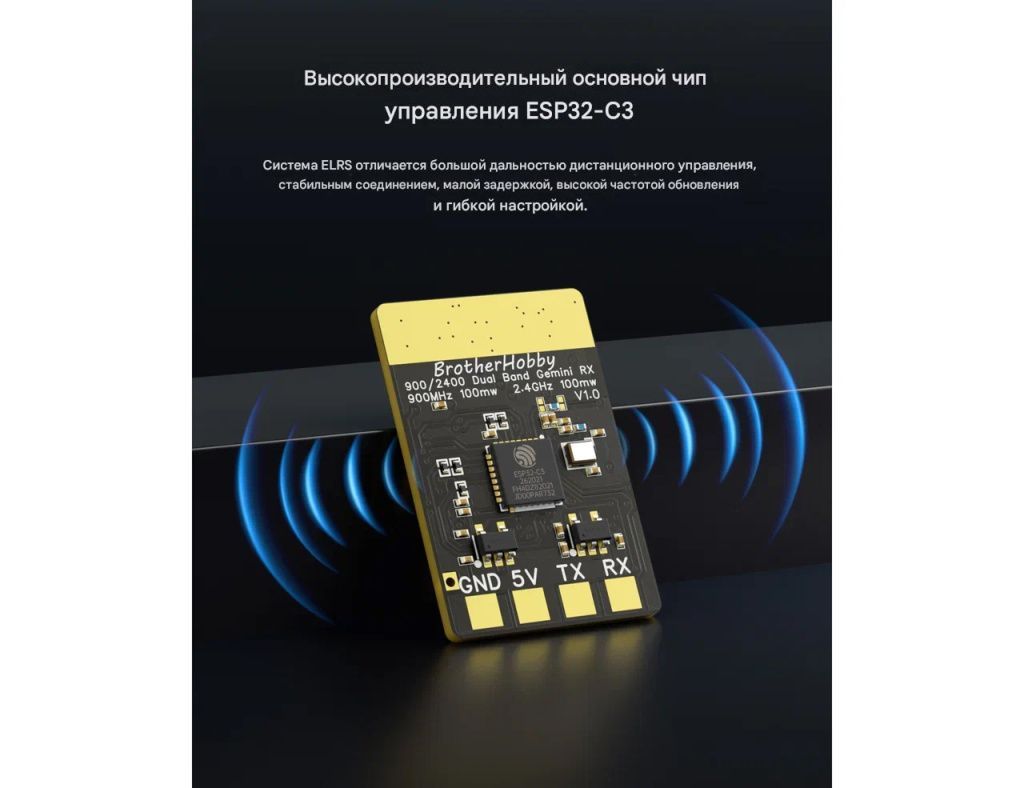

Высокопроизводительный микроконтроллер ESP32-C3
Платформа ExpressLRS на базе ESP32-C3 обеспечивает:
— увеличенную дальность связи;
— низкую задержку передачи;
— высокую частоту обновления;
— стабильное телеметрическое соединение;
— гибкие возможности настройки.
Новый чип радиомодуля LR1121
Используются два современных чипа Semtech LR1121, поддерживающих поддиапазоны sub-GHz и 2.4 GHz LoRa. Каждый модуль способен работать с мощностью до 100 мВт, что увеличивает устойчивость телеметрии.

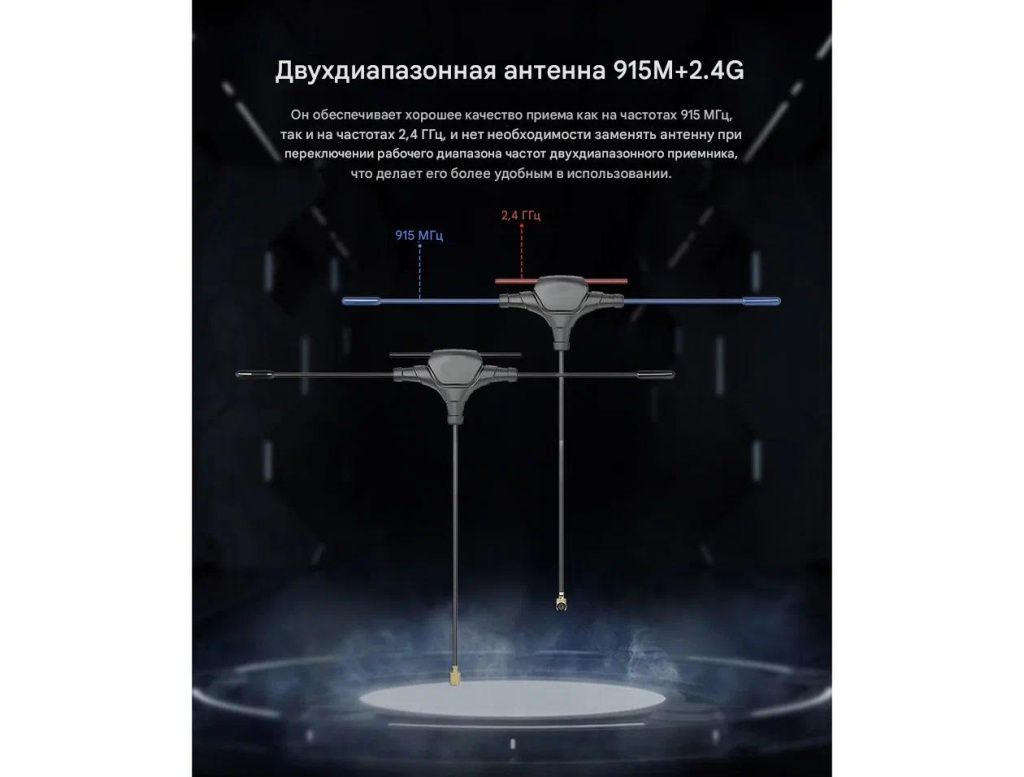

Комбинированная антенна 915 М + 2.4 Г
Одна антенна эффективно работает в двух частотных диапазонах, исключая необходимость её замены при переключении диапазона. Это упрощает установку и использование приёмника.

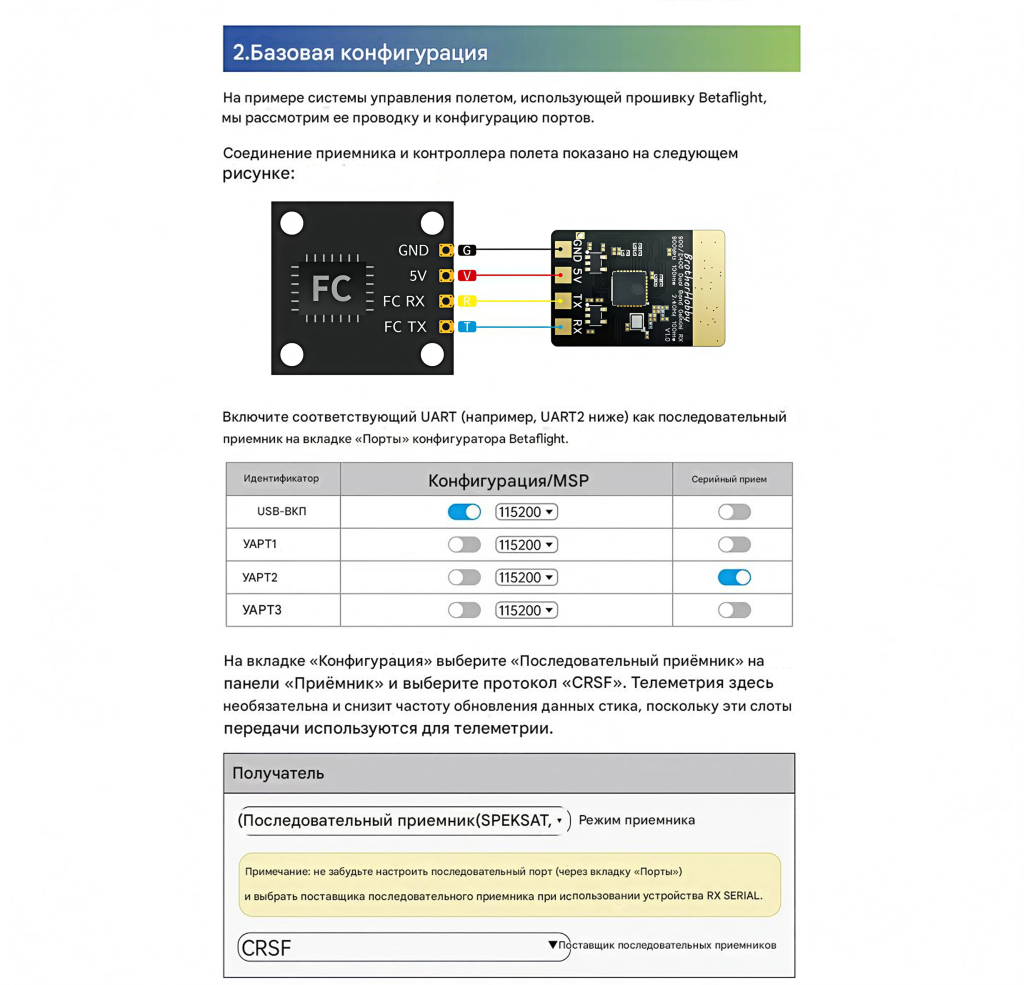

Подключение и настройка (на примере Betaflight)


Подключите приёмник к полётному контроллеру через UART (например, UART2).


В Betaflight Configurator откройте вкладку Ports и активируйте пункт Serial Rx для выбранного порта.


Вкладка Configuration → Receiver:
 — Выберите Serial-based receiver;
 — В поле Serial Receiver Provider установите CRSF;
 — Включите телеметрию при необходимости.


Пример настроек портов:
— USB VCP — MSP (OFF)
— UART1 — TBS SmartAudio (OFF)
— UART2 — TBS CRSF (ON)
— UART3 — IRC Tramp (OFF)

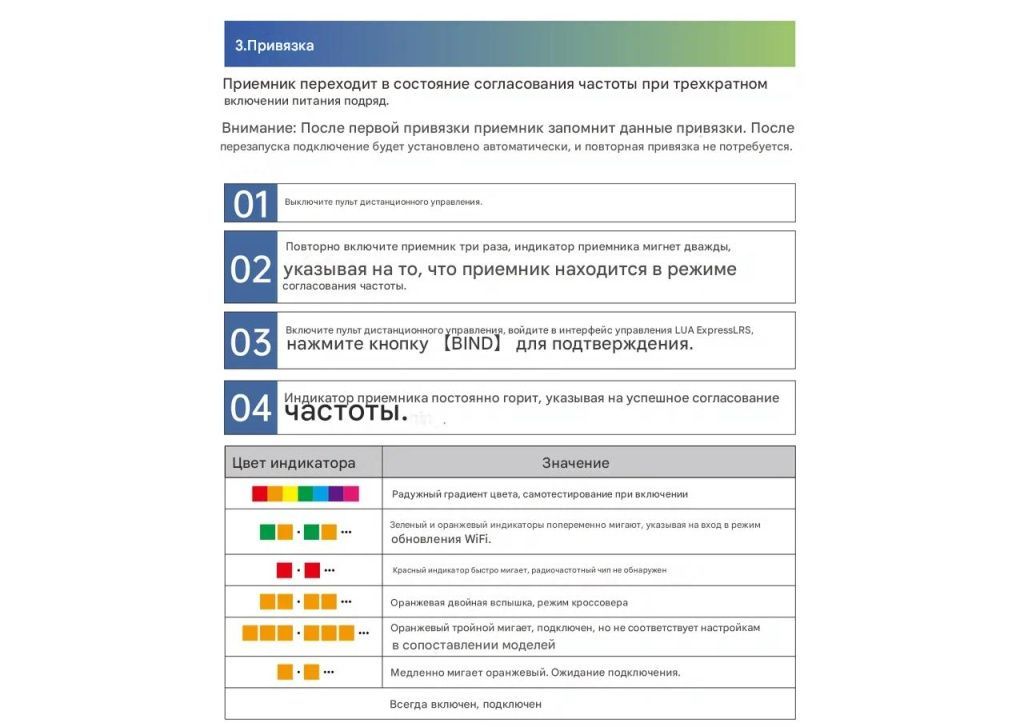

Процедура привязки (Bind)


Выключите передатчик.


Включите питание приёмника три раза подряд — индикатор мигает дважды, вход в режим привязки.


Включите передатчик, откройте LUA-скрипт ExpressLRS, выберите пункт [BIND] и подтвердите.


Постоянное свечение индикатора означает успешную привязку.


Индикация состояния:
— Радужный градиент — самотестирование при включении
— Зелёный мигает быстро — режим обновления по Wi-Fi
— Красный мигает — RX не обнаружен
— Сине-оранжевое двойное мигание — режим Crossover
— Сине-оранжевое медленное мигание — ожидание соединения
— Зелёный постоянно — соединение установлено

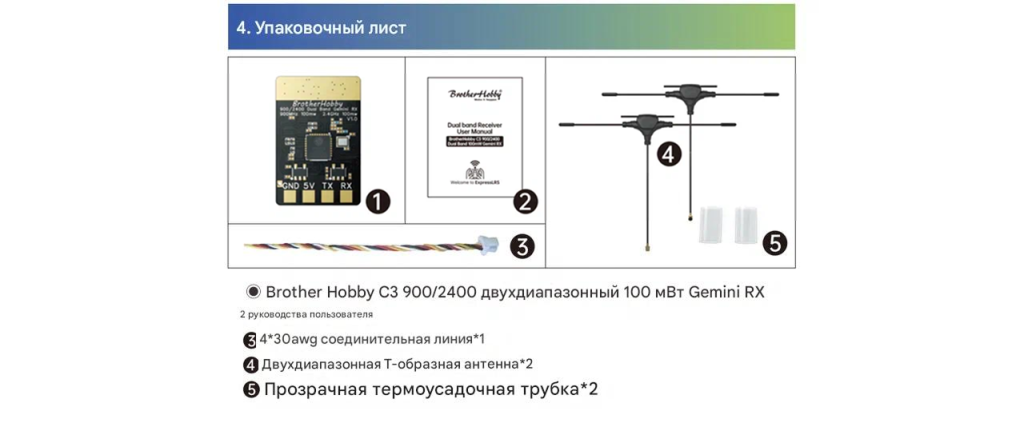

Комплектация
— Приёмник BrotherHobby CS 900/2400 Dual Band 100mW Gemini RX × 1
— Руководство пользователя × 1
— Кабель подключения 4 × 150 мм × 1
— Т-образная двухдиапазонная антенна × 2
— Прозрачная термоусадочная трубка × 2

Преимущества
— Устойчивый приём и передача данных на 915 МГц и 2.4 ГГц.
— Высокая помехоустойчивость и стабильная телеметрия.
— Простая настройка и быстрая привязка к аппаратуре ExpressLRS.
— Минимальный вес и компактные размеры.
— Надёжная работа при температурных перепадах благодаря TCXO.

BrotherHobby CS 900/2400 Dual Band Gemini RX — лёгкий, точный и надёжный приёмник с двухдиапазонной связью для FPV и профессиональных дронов, обеспечивающий стабильный контроль и безопасность полёта.
