Приёмник C3 900/2400 Dual Band 100mW Nano RX

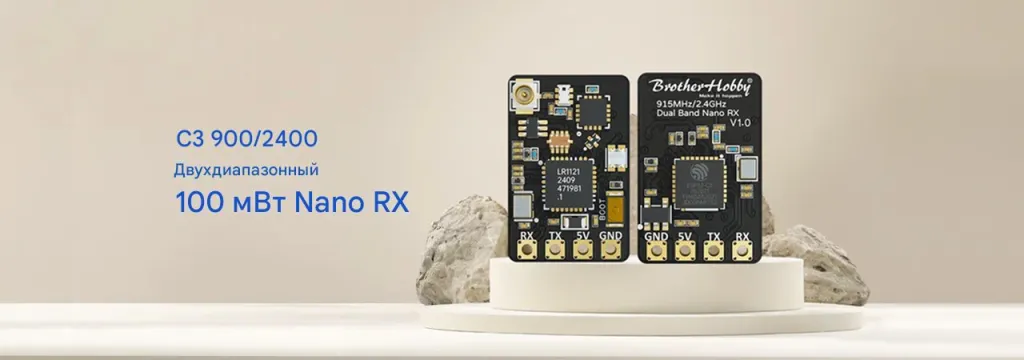

BrotherHobby C3 900/2400 Dual Band 100mW Nano RX — компактный двухдиапазонный приёмник ExpressLRS

Назначение

BrotherHobby C3 900/2400 Nano RX — это миниатюрный двухдиапазонный приёмник системы ExpressLRS, обеспечивающий стабильную работу и высокую помехоустойчивость в диапазонах 915 МГц и 2.4 ГГц. Благодаря новейшему чипу LR1121 и контроллеру ESP32-C3, приёмник сочетает надёжность, гибкость и дальность связи в корпусе весом всего 1 грамм.

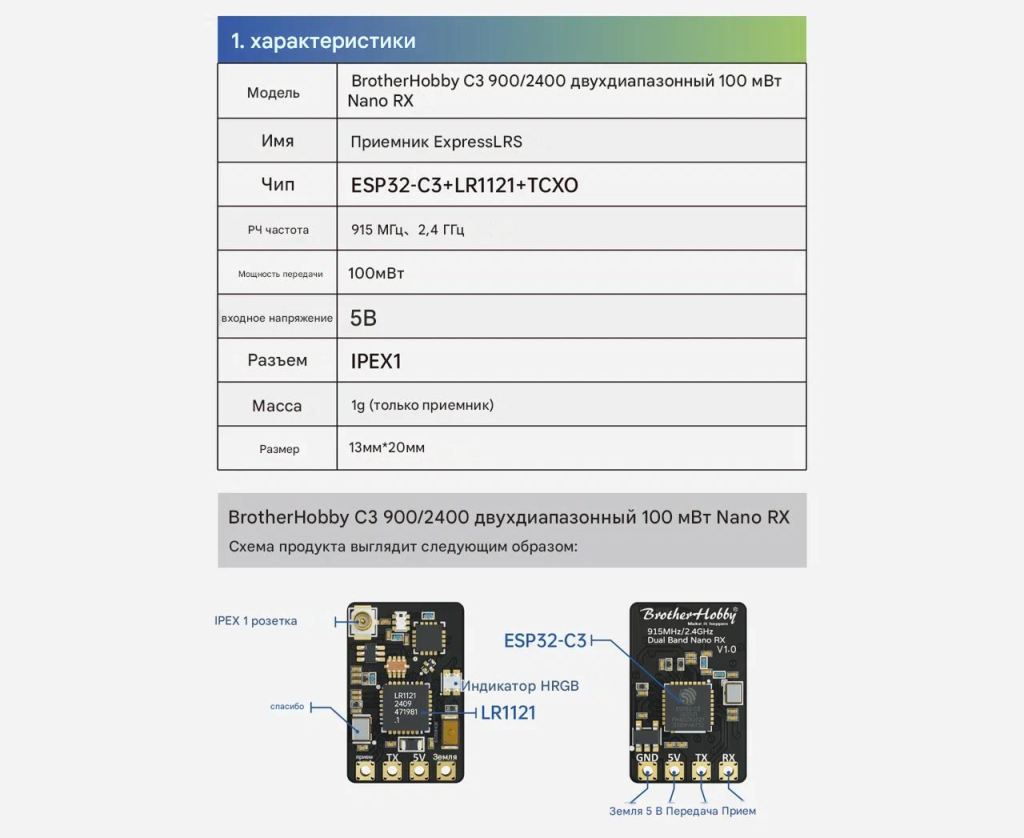

Основные характеристики

— Модель: BrotherHobby C3 900/2400 Dual Band 100 mW Nano RX
— Тип: ExpressLRS Receiver
— Чипсет: ESP32-C3 + LR1121 + TCXO
— Рабочие частоты: 915 МГц / 2.4 ГГц
— Мощность передачи: 100 мВт
— Напряжение питания: 5 В
— Разъём антенны: IPEX1
— Размеры: 13 × 20 мм
— Вес: 1 г (без кабеля)

Конструкция и элементы

— IPEX1-разъём — для подключения антенны.
— Wi-Fi-антенна — встроенная для беспроводного обновления прошивки.
— RGB-индикатор состояния — показывает этапы и режимы работы.
— ESP32-C3 + LR1121 — микроконтроллер и радиомодуль.
— Контакты: BOOT / GND / 5V / TX / RX

Основные особенности

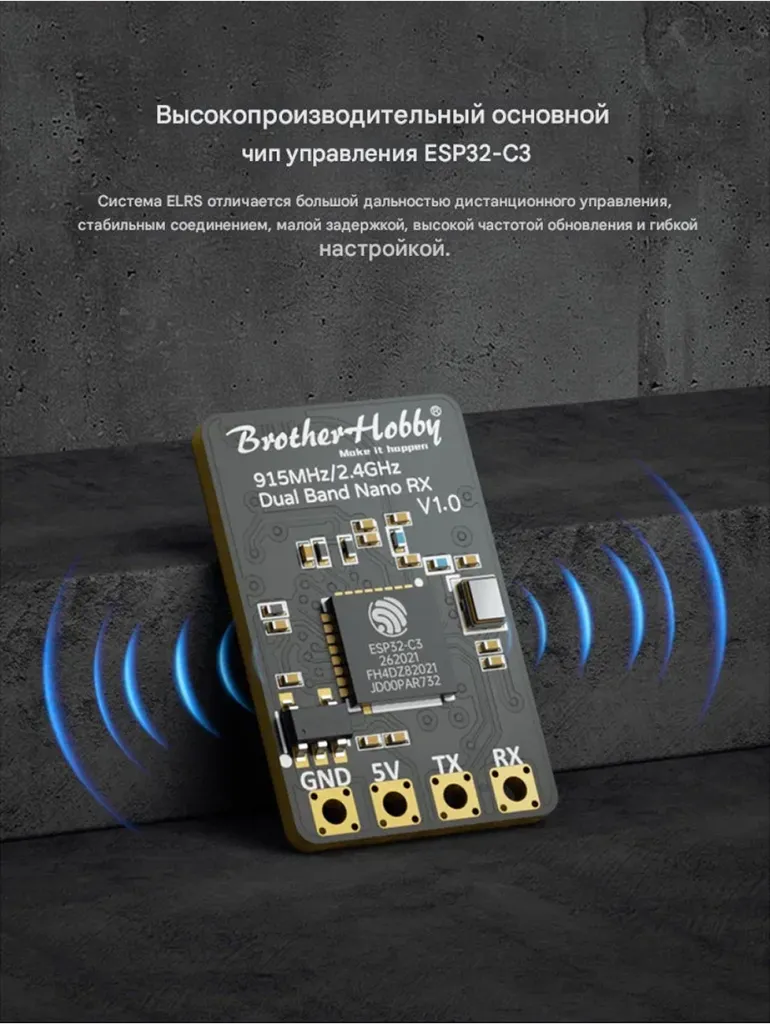

Высокопроизводительный чип ESP32-C3

Обеспечивает стабильное соединение, низкую задержку, высокую частоту обновления и гибкие возможности настройки через систему ExpressLRS.

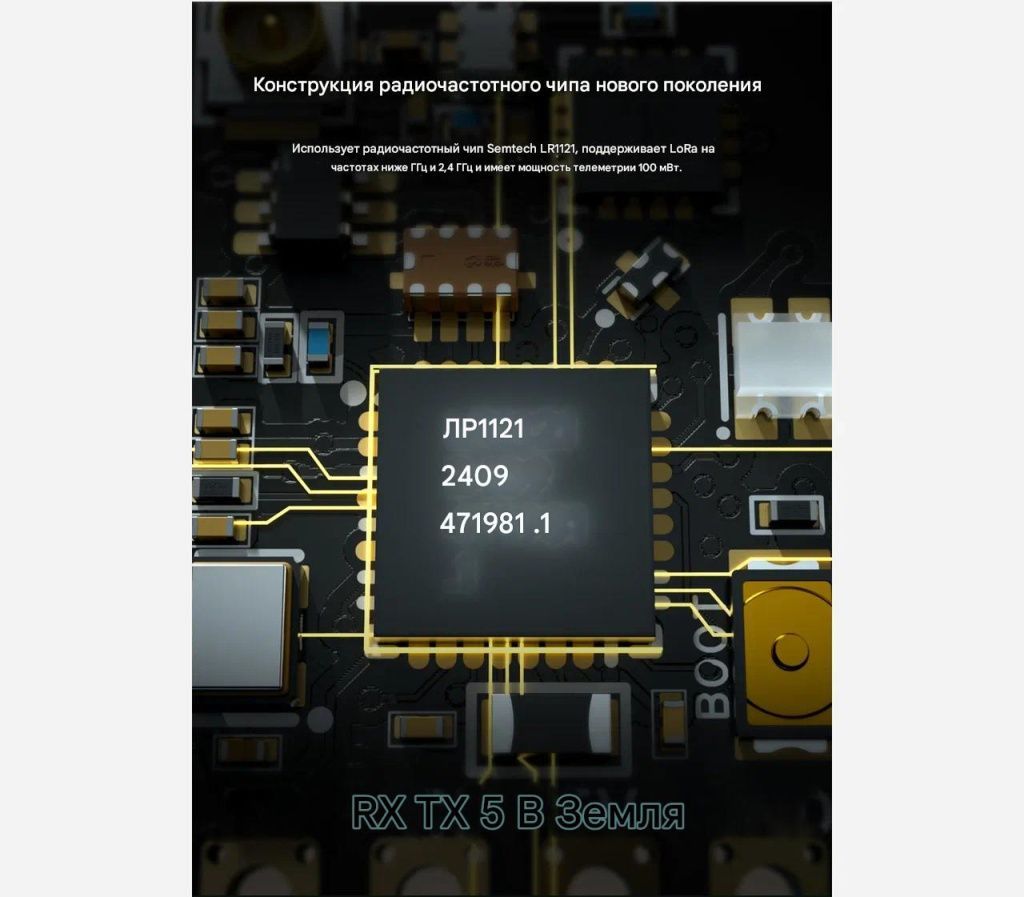

Новый радиомодуль LR1121

Современный чип Semtech LR1121 поддерживает LoRa-связь в поддиапазонах sub-GHz и 2.4 ГГц, обеспечивая мощность телеметрии до 100 мВт и надёжную работу в режиме Dual Band.

Встроенный TCXO-генератор

Температурно-компенсированный кварцевый генератор гарантирует стабильность частоты даже при экстремальных температурах, обеспечивая безопасный полёт и точную синхронизацию.

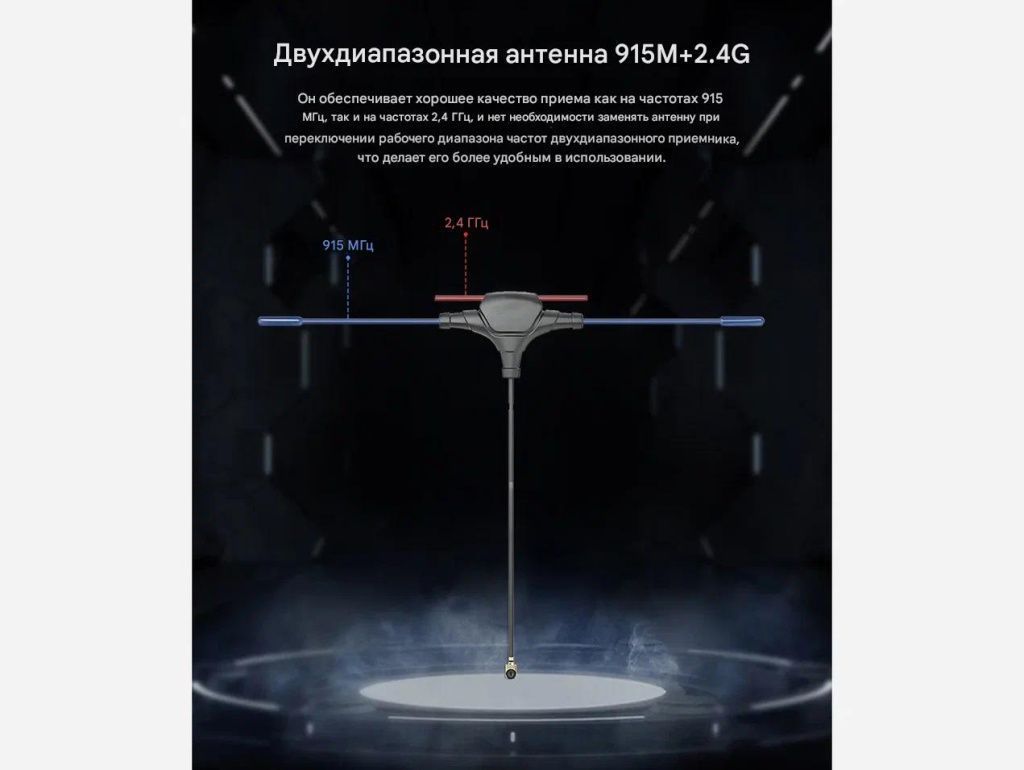

Двухдиапазонная антенна 915 М + 2.4 Г

Единая антенна работает сразу в двух диапазонах — при смене частоты не требуется замена антенны, что делает систему максимально удобной.

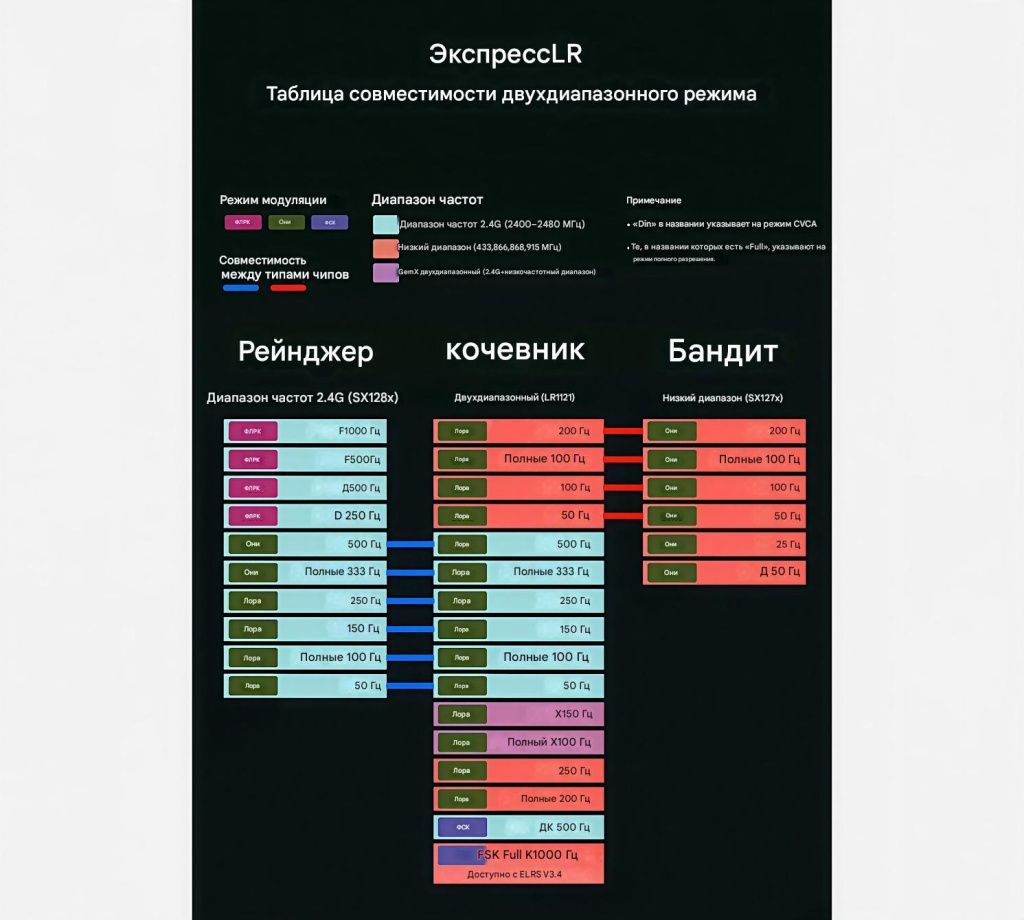

Совместимость и модуляция

Поддерживаемые режимы ExpressLRS:
— LoRa (25 – 1000 Hz)
— FLRC (333 – 2000 Hz)

Частотные диапазоны:
— 2.4 G (SX128x)
— Low Band (SX127x)
— Dual Band (LR1121 915 M + 2.4 G)

TX / RX на чипе LR1121 поддерживают только режим Dual Band (915 М + 2.4 Г).

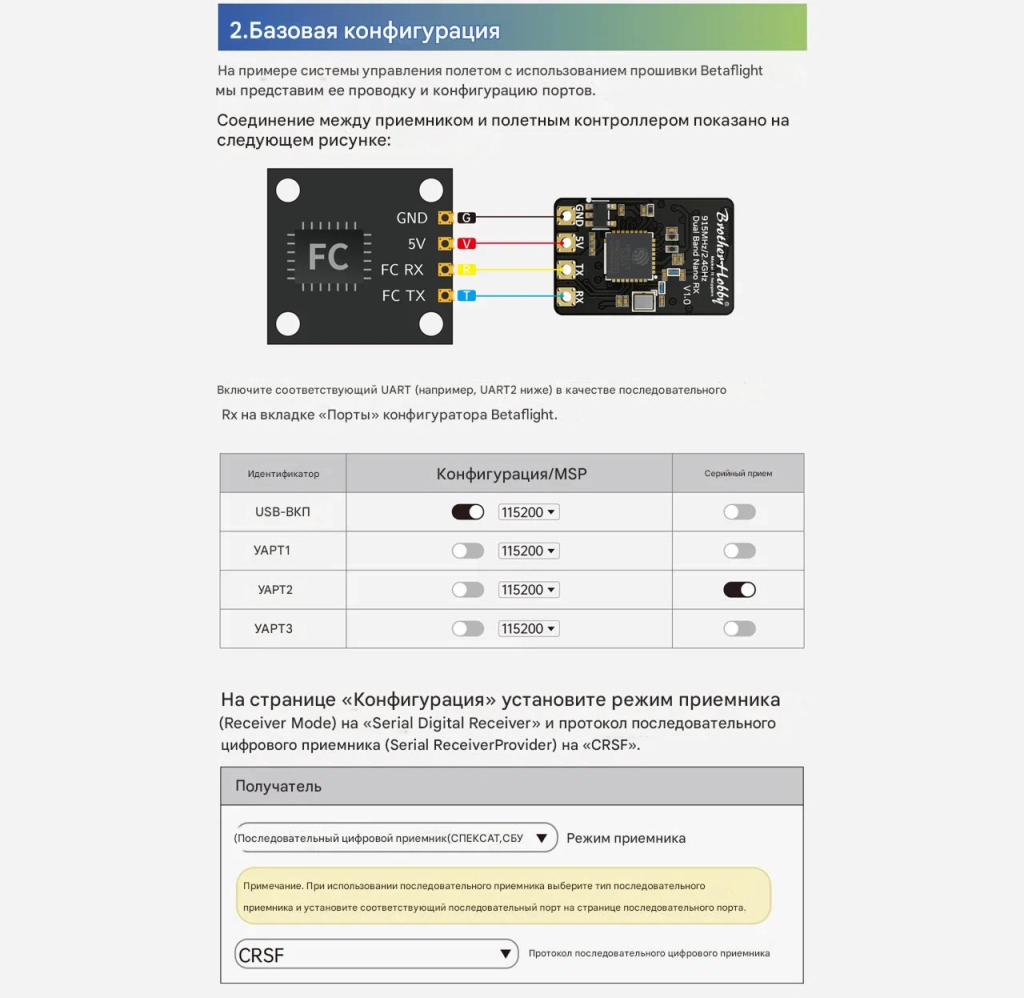

Подключение и настройка (на примере Betaflight)

Подключите приёмник к контроллеру полёта через UART (например, UART2).

В Ports активируйте Serial Rx для выбранного UART.

В Configuration → Receiver выберите:
 — Serial-based receiver
 — Protocol: CRSF

Убедитесь, что телеметрия включена при необходимости.
Пример настроек портов:
— USB VCP — MSP (выключено)
— UART1 — SmartAudio (выключено)
— UART2 — CRSF (включено)
— UART3 — IRC Tramp (выключено)

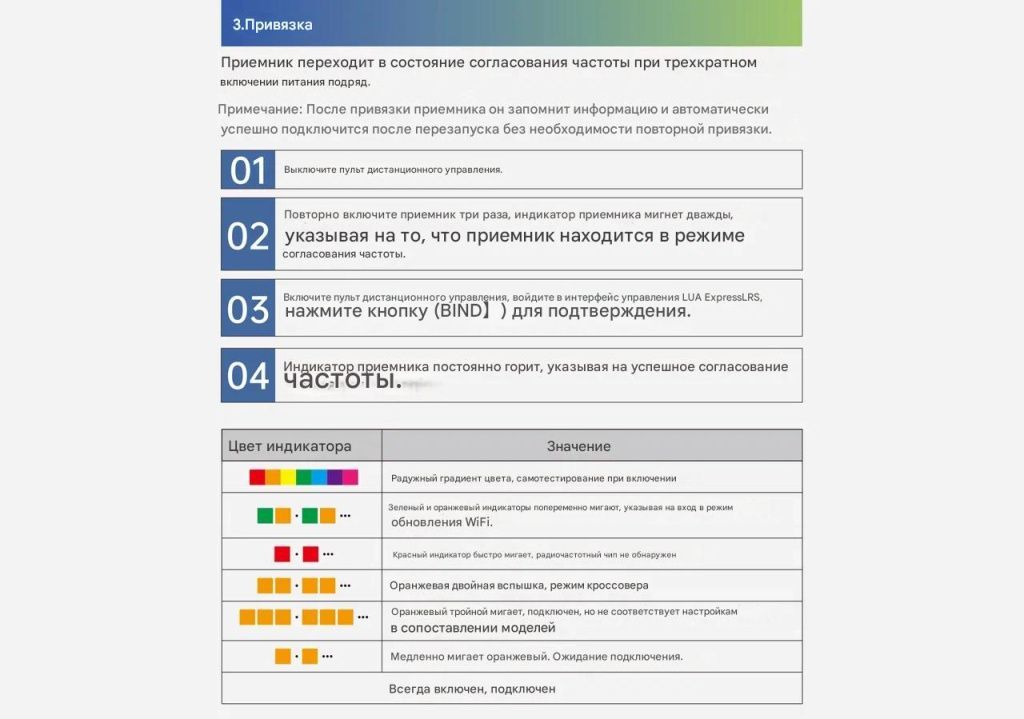

Процедура привязки (Bind)


Выключите передатчик.


Включите питание приёмника трижды подряд — индикатор мигает дважды (режим привязки).


На аппаратуре ExpressLRS откройте LUA-скрипт, выберите [BIND] и подтвердите.


Постоянное свечение индикатора означает успешное соединение.


Состояния индикации:
— Радужный градиент — самотестирование при включении.
— Красный + зелёный мигают — режим обновления Wi-Fi.
— Красный мигает — RF-чип не обнаружен.
— Оранжевый двойной — несовпадение диапазона TX/RX.
— Оранжевый медленный — ожидание соединения.
— Зелёный постоянный — соединение установлено.

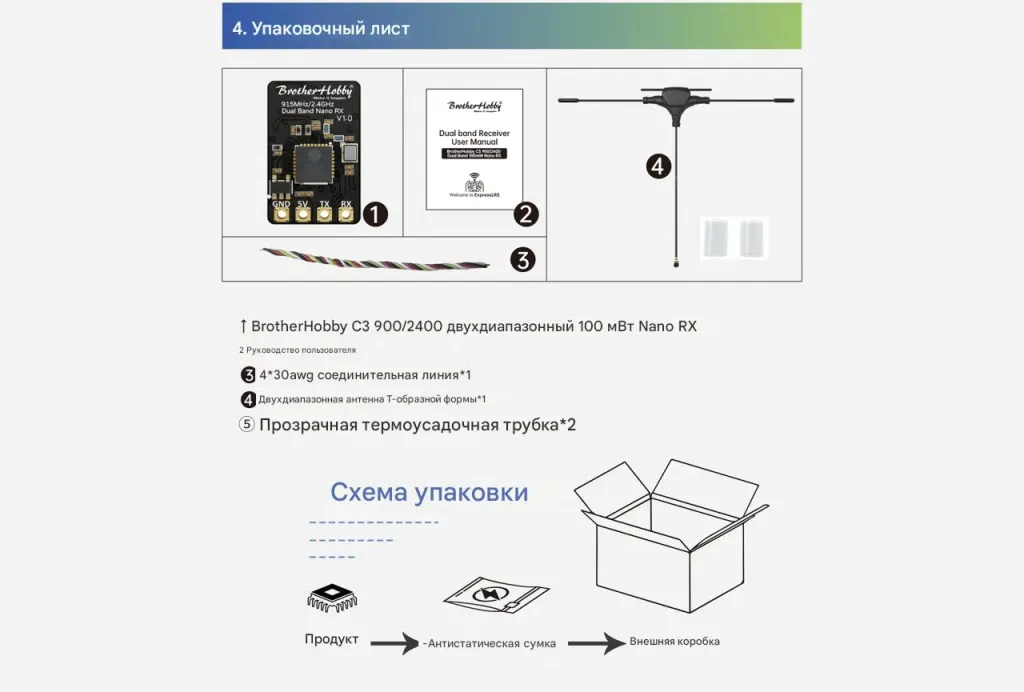

Комплектация
— Приёмник BrotherHobby C3 900/2400 Dual Band 100 mW Nano RX × 1
— Руководство пользователя × 1
— Кабель 4×50 AWG × 1
— Т-образная двухдиапазонная антенна × 1
— Термоусадочная трубка × 2
Схема упаковки:
Продукт → Антистатический пакет → Коробка

Преимущества
— Минимальный вес (всего 1 г) при сохранении производительности.
— Надёжная связь и телеметрия на 915 МГц и 2.4 ГГц.
— Простая настройка в Betaflight и ExpressLRS.
— Высокая устойчивость к температурным колебаниям.
— Поддержка LoRa и FLRC режимов для максимальной дальности и скорости передачи.

BrotherHobby C3 900/2400 Dual Band Nano RX — ультракомпактный и надёжный приёмник для FPV-дронов, сочетающий стабильность связи, гибкость настроек и двухдиапазонную помехоустойчивость в размере всего 13×20 мм.
