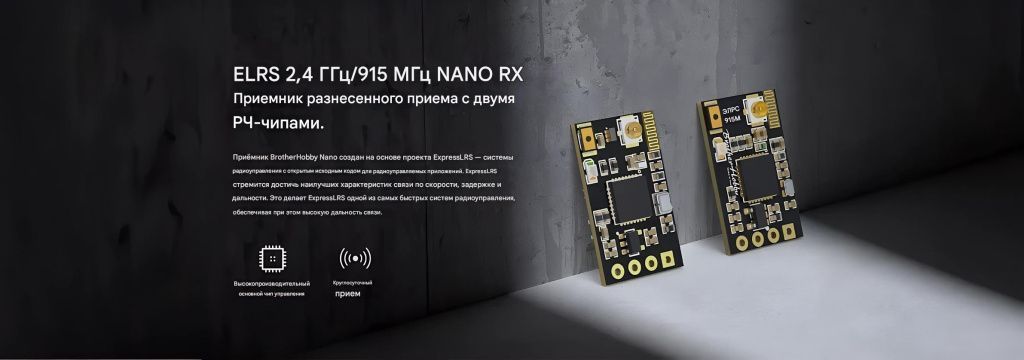

BrotherHobby ELRS 2.4GHz / 915MHz Nano RX — приёмник нового поколения
Назначение
Компактный приёмник BrotherHobby Nano RX на базе прошивки ExpressLRS 3.0 разработан для FPV-дронов, требующих надёжной связи с минимальной задержкой. Поддерживает двойной диапазон 2.4 GHz + 915 MHz и технологию diversity, обеспечивая стабильный сигнал даже на дальних дистанциях и в условиях помех.
Ключевые особенности

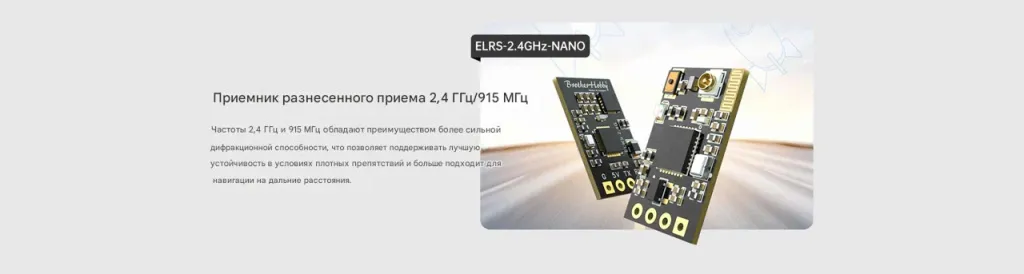

— Двойной диапазон связи (915 МГц + 2.4 ГГц) — улучшенная дифракция и устойчивость к преградам, идеально подходит для дальних полётов.

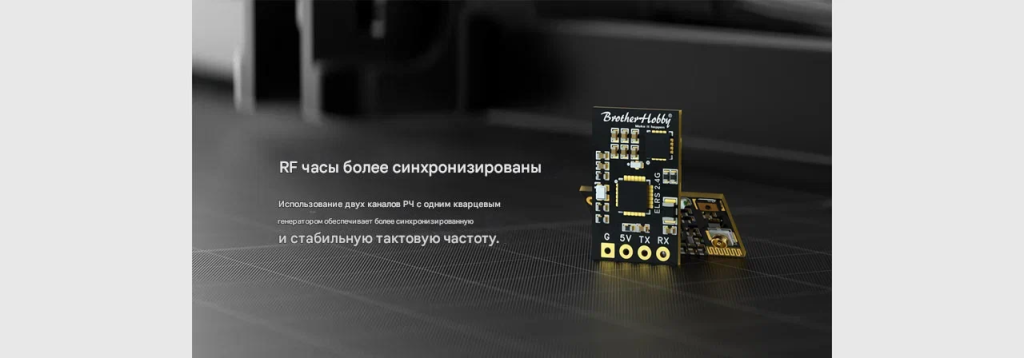

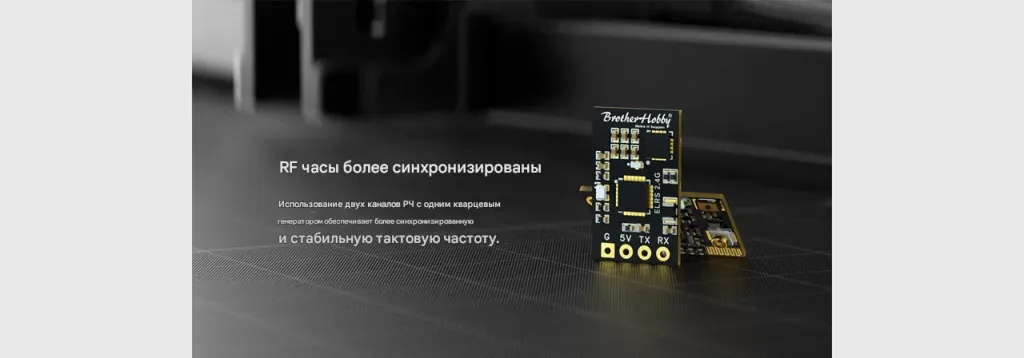

— Два радиоканала с одним генератором — синхронизированная работа и стабильный тактовый сигнал.

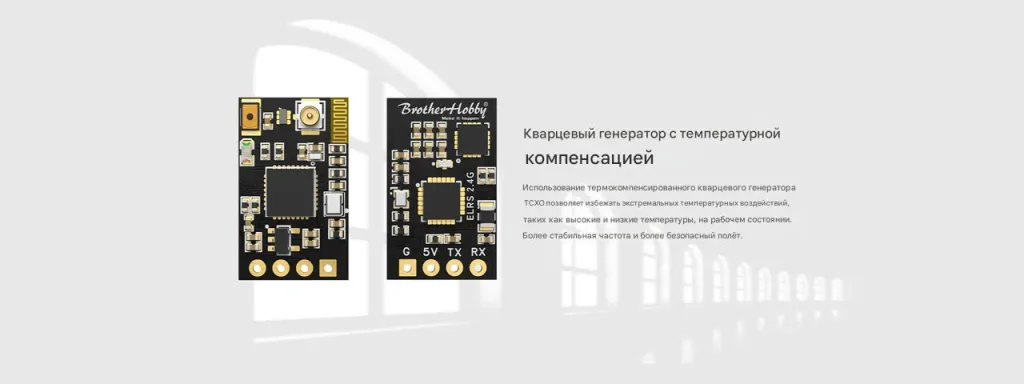

— TCXO (Temperature Compensated Crystal Oscillator) — температурная компенсация частоты; стабильная работа при высоких и низких температурах.

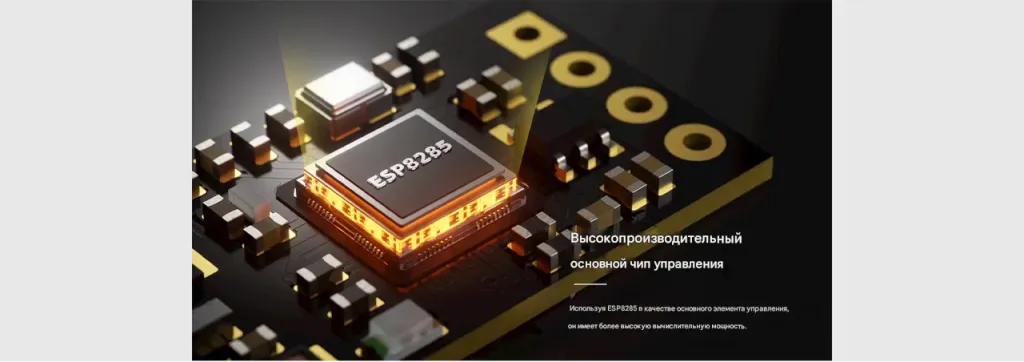

— Основной чип ESP8285 — высокая вычислительная мощность и стабильная передача данных.

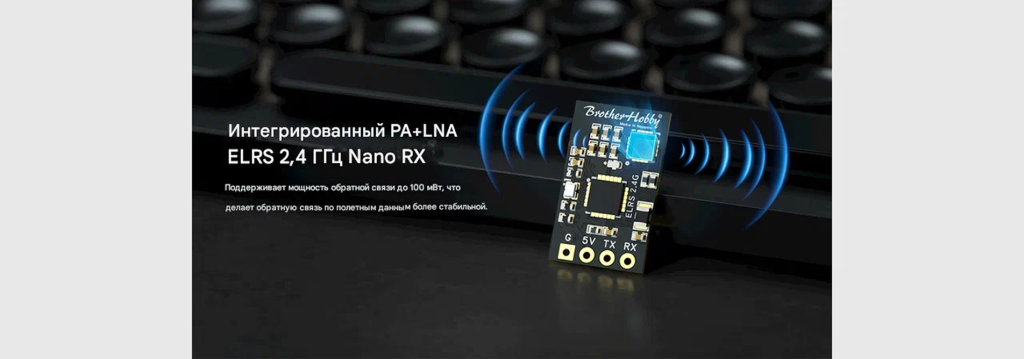

— Интегрированные усилители PA + LNA — обратная мощность до 100 мВт, повышенная стабильность телеметрии.
— Протокол CRSF (Crossfire) — совместимость с Betaflight и другими популярными системами.
— Малый вес и компактные размеры — легко монтируется даже в микро-дронах.

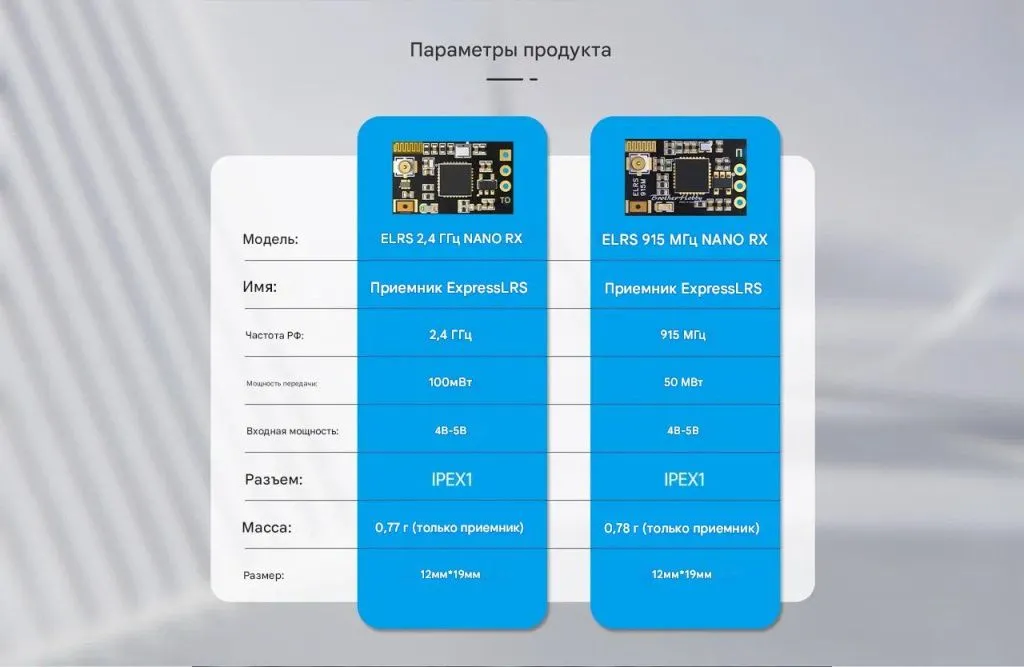

Технические характеристики
— Модель: BrotherHobby ELRS 2.4 GHz / 915 MHz Nano RX
— Прошивка: ExpressLRS 3.0

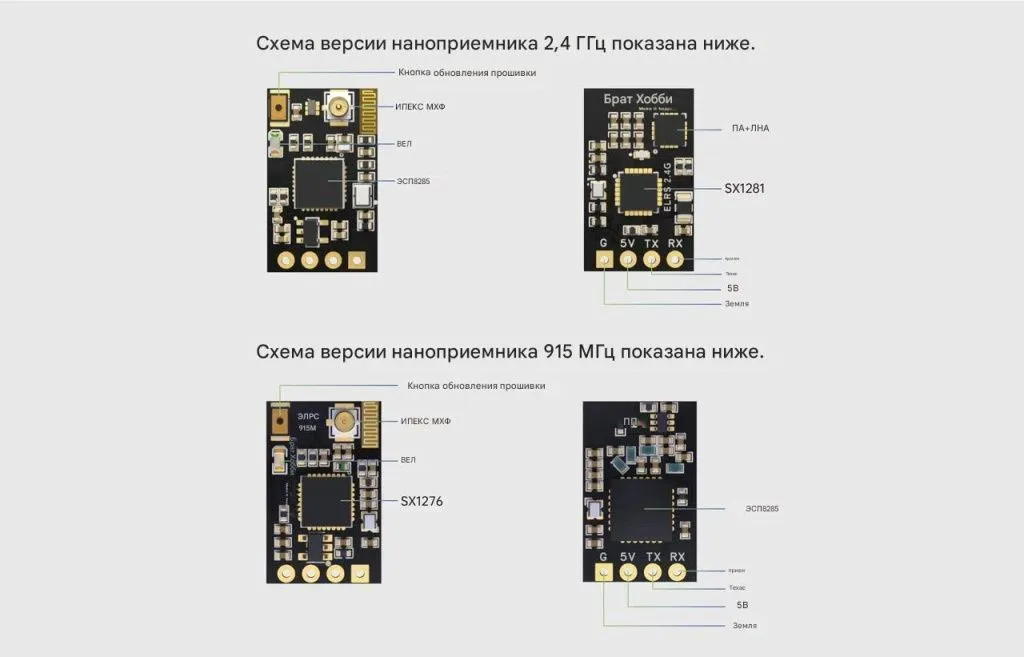

— Основной чип: ESP8285 + LR1121
— Диапазон частот: 915 МГц / 2.4 ГГц
— Выходная мощность телеметрии: до 100 мВт
— Напряжение питания: 5 В
— Разъём антенны: IPEX 1
— Вес: ≈ 1 г
— Размеры: 13 × 20 мм
— Температура работы: −10 °C … +60 °C

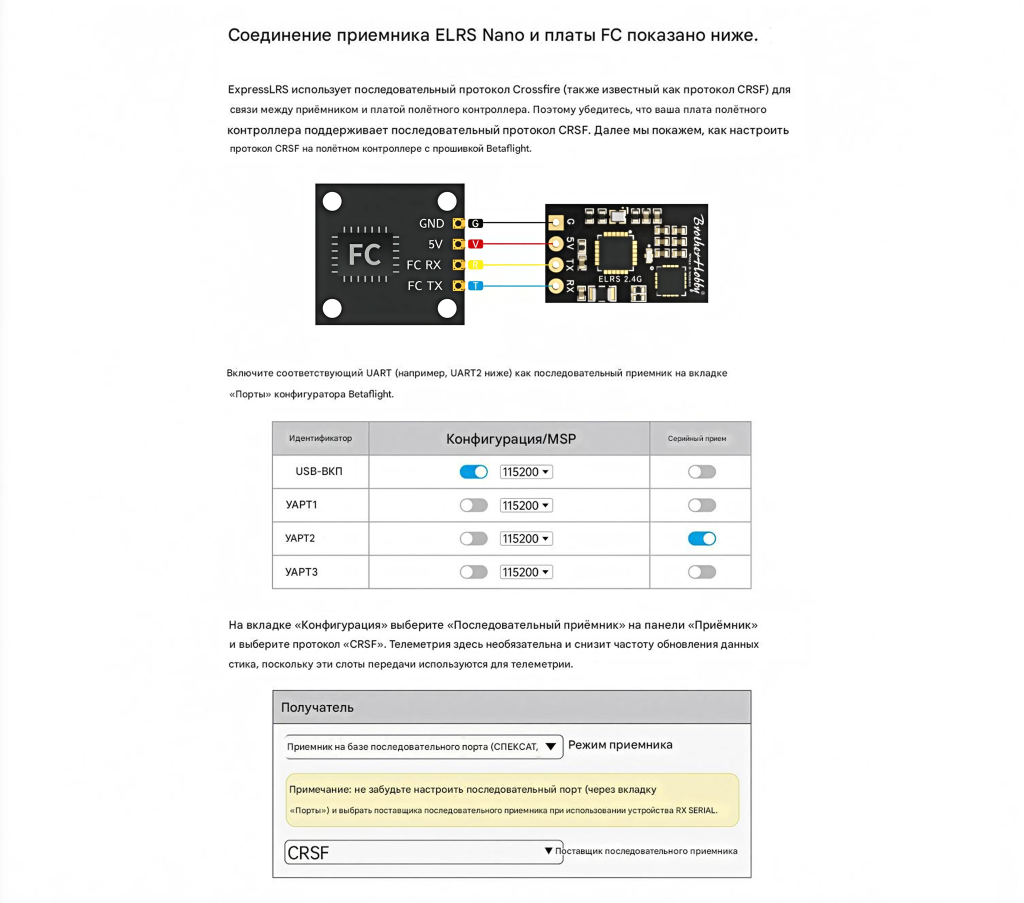

Подключение к полётному контроллеру (пример)
— USB VCP: MSP — выключено
— UART1: TBS SmartAudio — выключено
— UART2: CRSF — включено
— UART3: — выключено
В Betaflight включите соответствующий UART как Serial Rx.
В разделе Configuration → Receiver выберите режим Serial-based receiver и укажите CRSF как протокол.
Убедитесь, что телеметрия включена — это позволит передавать RSSI и данные обратной связи на передатчик.

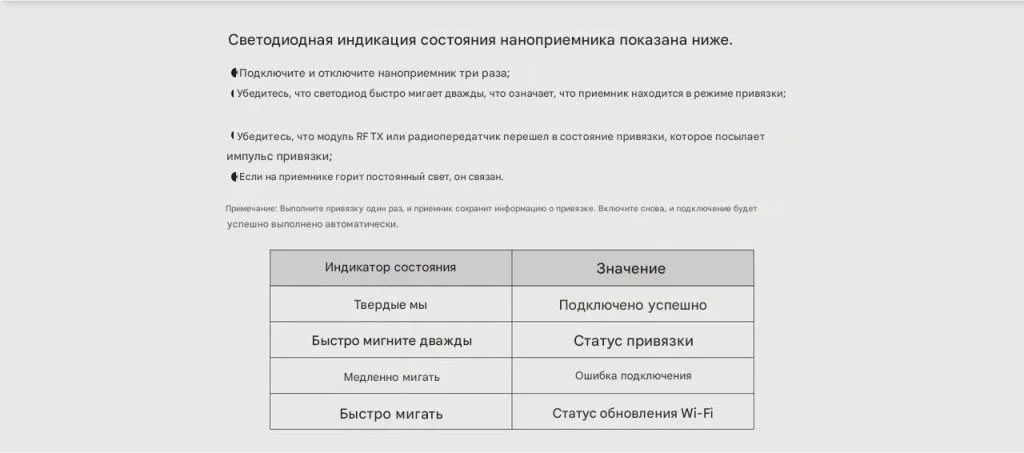

Режим индикации (LED-статусы)
— Постоянное свечение — соединение установлено успешно.
— Быстрое двойное мигание — режим привязки.
— Медленное мигание — соединение не установлено.
— Быстрое мигание — режим обновления по Wi-Fi.
Привязка:
Подключите и отключите приёмник трижды подряд.
Убедитесь, что индикатор мигает двойным быстрым сигналом — режим bind активен.
Переведите передатчик в режим привязки (Bind).
После успешной привязки индикатор загорится постоянно.

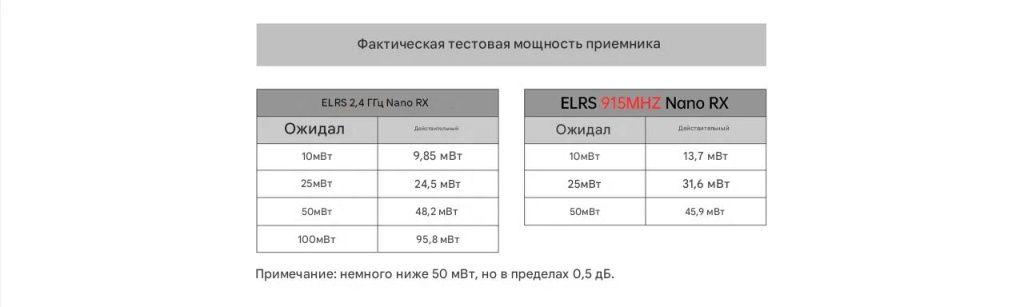

Фактическая мощность передачи
— 10 мВт → 9.9 мВт
— 25 мВт → 24.5 мВт
— 50 мВт → 48.2 мВт
— 100 мВт → 94.9 мВт
Погрешность не превышает 0.5 дБ.

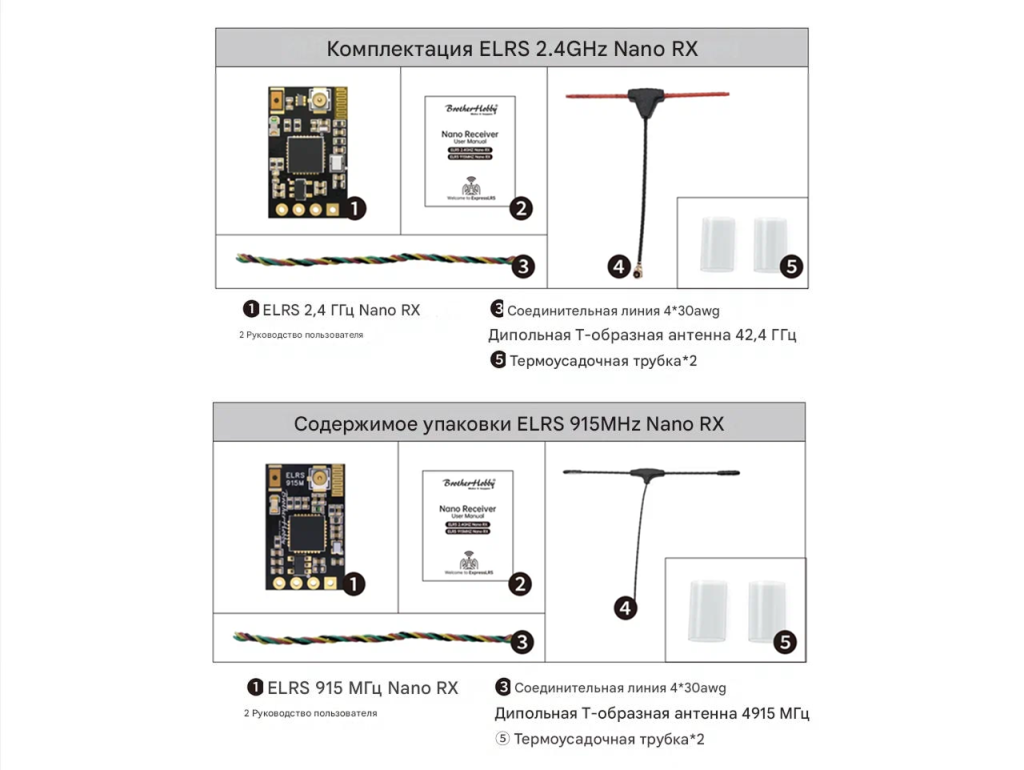

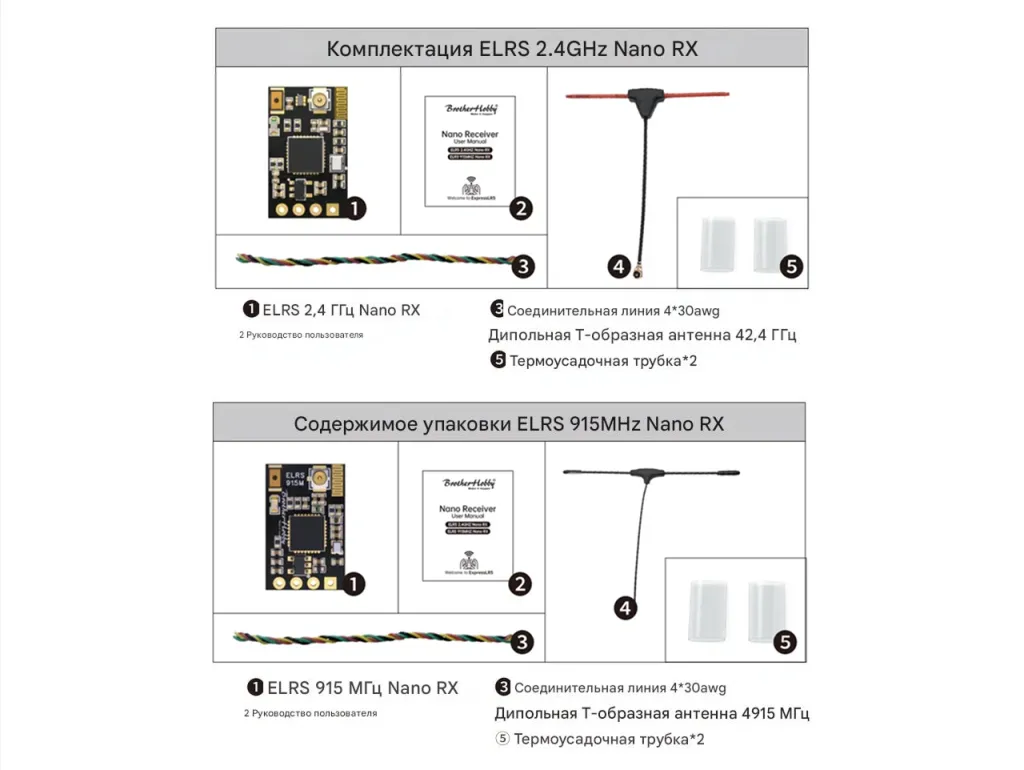

Комплектация (2.4 GHz и 915 MHz версии)
— Приёмник ELRS Nano RX × 1
— Инструкция пользователя × 1
— Соединительный кабель Ø4 × 50 AWG × 1
— T-образная дипольная антенна × 1 (для 915 или 2.4 ГГц)
— Термоусадочная трубка × 2
BrotherHobby ELRS Nano RX — компактный, надёжный и устойчивый приёмник ExpressLRS с двойным диапазоном, обеспечивающий стабильную связь и максимальную дальность полёта.
Назначение
Компактный приёмник BrotherHobby Nano RX на базе прошивки ExpressLRS 3.0 разработан для FPV-дронов, требующих надёжной связи с минимальной задержкой. Поддерживает двойной диапазон 2.4 GHz + 915 MHz и технологию diversity, обеспечивая стабильный сигнал даже на дальних дистанциях и в условиях помех.
Ключевые особенности
— Двойной диапазон связи (915 МГц + 2.4 ГГц) — улучшенная дифракция и устойчивость к преградам, идеально подходит для дальних полётов.
— Два радиоканала с одним генератором — синхронизированная работа и стабильный тактовый сигнал.
— TCXO (Temperature Compensated Crystal Oscillator) — температурная компенсация частоты; стабильная работа при высоких и низких температурах.
— Основной чип ESP8285 — высокая вычислительная мощность и стабильная передача данных.
— Интегрированные усилители PA + LNA — обратная мощность до 100 мВт, повышенная стабильность телеметрии.
— Протокол CRSF (Crossfire) — совместимость с Betaflight и другими популярными системами.
— Малый вес и компактные размеры — легко монтируется даже в микро-дронах.
Технические характеристики
— Модель: BrotherHobby ELRS 2.4 GHz / 915 MHz Nano RX
— Прошивка: ExpressLRS 3.0
— Основной чип: ESP8285 + LR1121
— Диапазон частот: 915 МГц / 2.4 ГГц
— Выходная мощность телеметрии: до 100 мВт
— Напряжение питания: 5 В
— Разъём антенны: IPEX 1
— Вес: ≈ 1 г
— Размеры: 13 × 20 мм
— Температура работы: −10 °C … +60 °C
Подключение к полётному контроллеру (пример)
— USB VCP: MSP — выключено
— UART1: TBS SmartAudio — выключено
— UART2: CRSF — включено
— UART3: — выключено
В Betaflight включите соответствующий UART как Serial Rx.
В разделе Configuration → Receiver выберите режим Serial-based receiver и укажите CRSF как протокол.
Убедитесь, что телеметрия включена — это позволит передавать RSSI и данные обратной связи на передатчик.
Режим индикации (LED-статусы)
— Постоянное свечение — соединение установлено успешно.
— Быстрое двойное мигание — режим привязки.
— Медленное мигание — соединение не установлено.
— Быстрое мигание — режим обновления по Wi-Fi.
Привязка:
Подключите и отключите приёмник трижды подряд.
Убедитесь, что индикатор мигает двойным быстрым сигналом — режим bind активен.
Переведите передатчик в режим привязки (Bind).
После успешной привязки индикатор загорится постоянно.
Фактическая мощность передачи
— 10 мВт → 9.9 мВт
— 25 мВт → 24.5 мВт
— 50 мВт → 48.2 мВт
— 100 мВт → 94.9 мВт
Погрешность не превышает 0.5 дБ.
Комплектация (2.4 GHz и 915 MHz версии)
— Приёмник ELRS Nano RX × 1
— Инструкция пользователя × 1
— Соединительный кабель Ø4 × 50 AWG × 1
— T-образная дипольная антенна × 1 (для 915 или 2.4 ГГц)
— Термоусадочная трубка × 2
BrotherHobby ELRS Nano RX — компактный, надёжный и устойчивый приёмник ExpressLRS с двойным диапазоном, обеспечивающий стабильную связь и максимальную дальность полёта.
