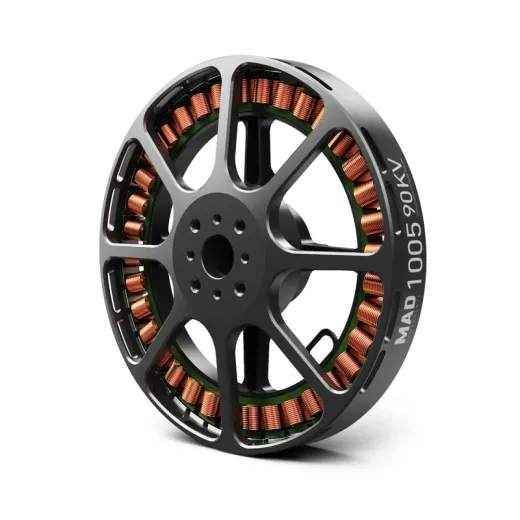

Мотор MAD 1005 EEE

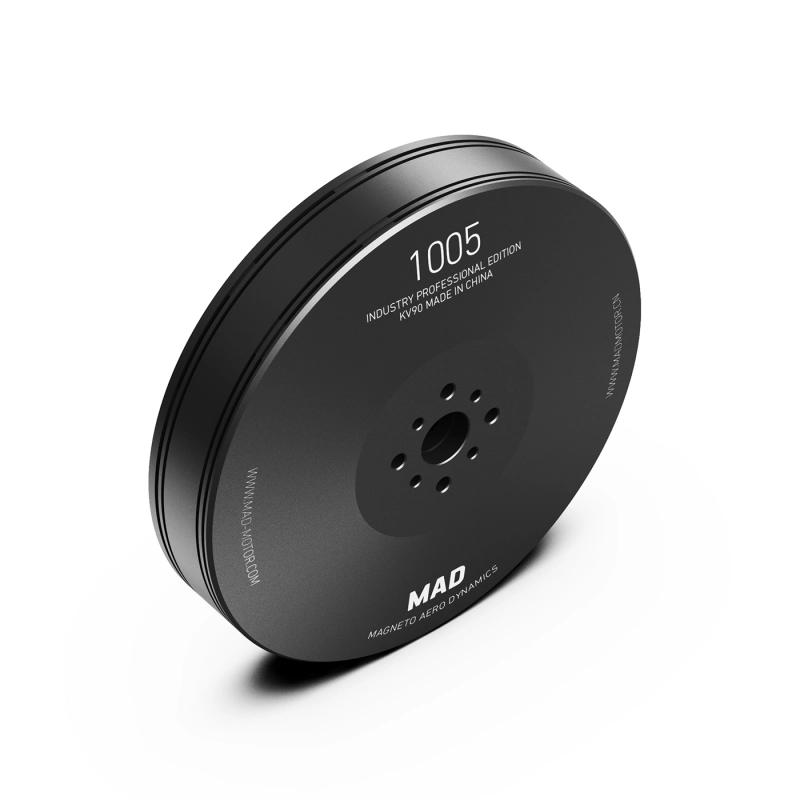

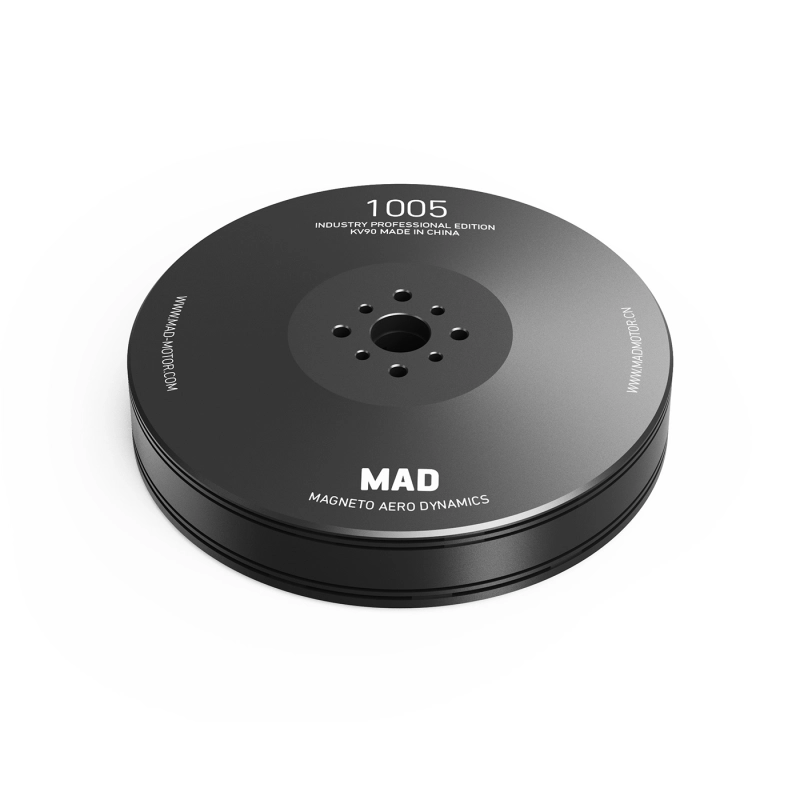

Двигатель MAD 1005 EEE 90KV — высокоэффективный мотор для профессиональных дронов
Назначение

MAD 1005 EEE 90KV — лёгкий, высокоэффективный бесколлекторный двигатель, предназначенный для дронов с нагрузкой 3.5–4.5 кг на ось и пропеллерами 30–32 дюйма.
Он разработан для профессиональных UAV, где критичны малый вес, стабильная производительность и длительный срок службы.
Оптимален для дронов с длительным временем полёта, транспортных систем и аэросъёмки с повышенной надёжностью.

Ключевые особенности

— Максимальная тяга: до 10.1 кг на ротор.
— Высокая эффективность: до 12 г/Вт при 3 кг тяги.
— Масса: всего 279 г — при корпусе из авиационного алюминия 6061-T6.
— Срок службы: более 1000 часов (трёхподшипниковая конструкция).
— Совместим с ESC: FOC 60A 12S и AMPX 40A (5–14S).
— Поддерживает пропеллеры 30–32 дюйма из карбона (серия CB2 PRO).

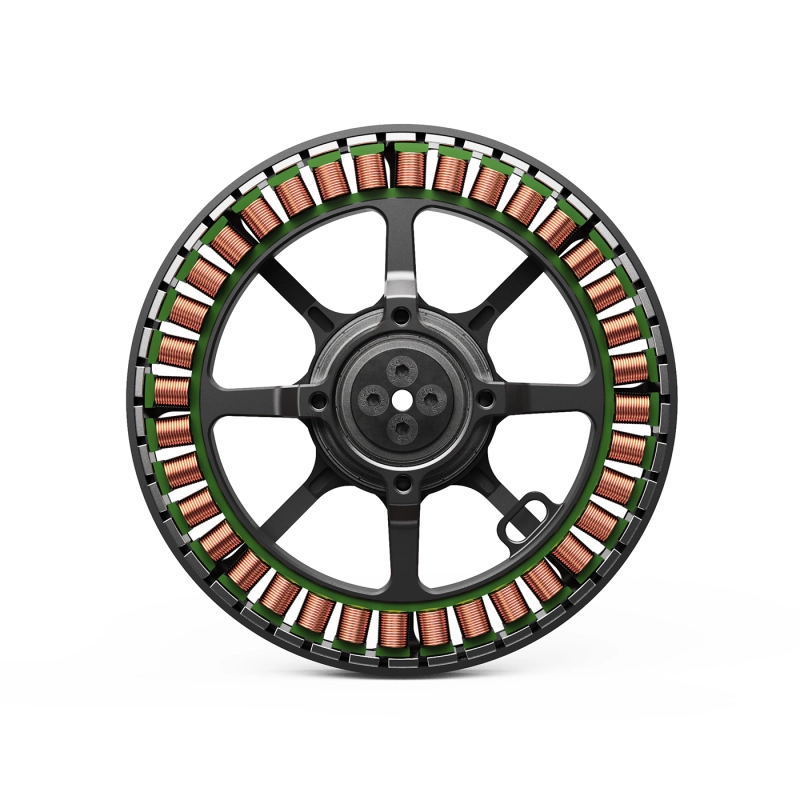

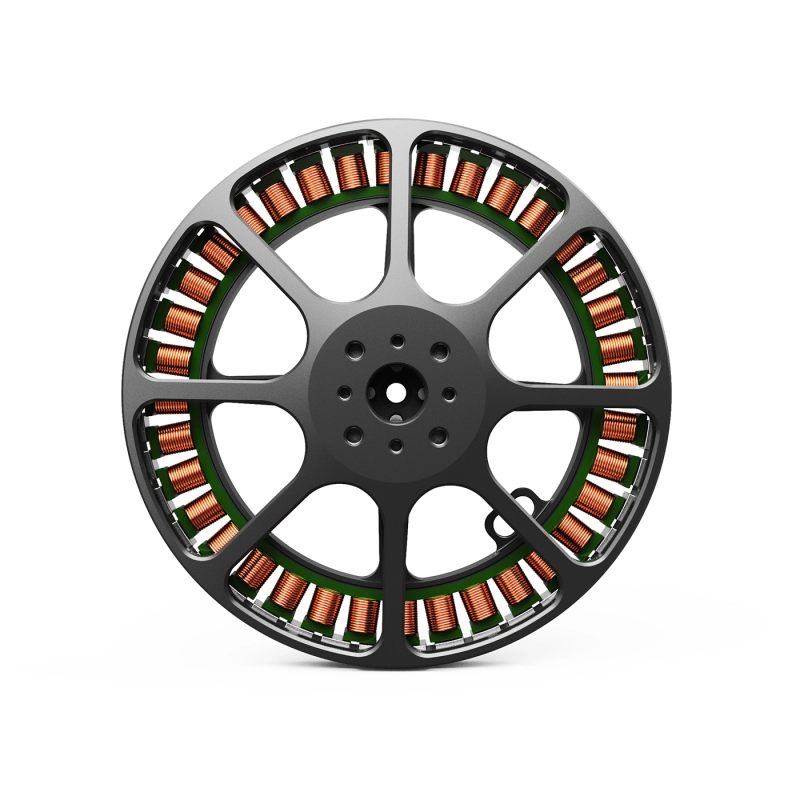

Конструктивные особенности

— Конфигурация: 21 пара полюсов
— Статор: антикоррозийное исполнение, обмотка с лаком класса 180 °C
— Магниты: до 150 °C
— Корпус: алюминий 6061-T6 (импортный авиационный сплав)
— Вал: Ø 17 мм
— Подшипники: EZO 6803ZZ × 2, EZO 6706-2RU × 1 (Япония)
— Балансировка ротора ≤ 5 мг, статора ≤ 10 мг
— Крепление пропеллера: Ø 20 мм (M3×4), Ø 23 мм (M4×4)
— Крепление двигателя: Ø 32 мм (M4×4)
— Центробежное охлаждение — независимая система
— Длина кабеля: 100 мм (16 AWG, силикон)
— Класс защиты: дождезащита (Rain Protection)
— Испытание изоляции: 500 В

Технические характеристики

— Модель: MAD 1005 EEE V1.0
— KV: 90 об/В
— Номинальное напряжение: до 12S (48 В)
— Холостой ток: 0.9 А / 30 В
— Внутреннее сопротивление: 144 мΩ
— Максимальный ток: 34 А
— Максимальная мощность: 1.63 кВт
— Максимальная тяга: 10.1 кг / ротор
— Рекомендованная тяга: 3.5–4.5 кг / ротор
— Максимальный крутящий момент: 3.9 Н·м
— Масса двигателя: 279 г
— Масса с упаковкой: 650 г (200 × 150 × 70 мм)
— Рекомендуемый ESC: MAD AMPX 40A (5–14S)
— Рекомендуемые пропеллеры: 30×10, 30×10.5 CB2 PRO, 32×9.6, 32×11 CB2 PRO
— КПД: до 82–85 %
— Рабочая температура: до 100 °C

Производительность (пример при 12S и 25 °C)

С пропеллером CB2 PRO 32×9.6, ESC AMPX 40A:
— При 30 % газа → 80 Вт, тяга ≈ 1.3 кг, КПД ≈ 16 г/Вт
— При 50 % газа → 170 Вт, тяга ≈ 2.0 кг, КПД ≈ 13 г/Вт
— При 70 % газа → 290 Вт, тяга ≈ 3.1 кг, КПД ≈ 11 г/Вт
— При 90 % газа → 560 Вт, тяга ≈ 5.0 кг, КПД ≈ 9 г/Вт
— При 100 % газа → 1.36 кВт, тяга ≈ 9.2–10.1 кг, КПД ≈ 6.7 г/Вт

(Измерения при 48 В и 25 °C на уровне моря.
Рабочая зона — до 30 А, кратковременно до 34 А.)

Преимущества

— Минимальный вес при высокой мощности
— Более 1000 часов ресурса в промышленном цикле
— Высокоточная балансировка ≤ 5 мг
— Подшипники EZO (Япония) для максимального срока службы
— Высокая энергоэффективность (до 12 г/Вт)
— Совместимость с широким диапазоном ESC (5–14S)
— Корпус из 6061-T6 — устойчивость к нагреву и вибрациям

Применение

— Профессиональные дроны с нагрузкой 3.5–4.5 кг на ось
— Долголетательные платформы UAV
— Грузовые и аэросъёмочные дроны
— Проекты, ориентированные на эффективность и надёжность привода

Итог

MAD 1005 EEE 90KV — инженерно точный, долговечный и энергоэффективный мотор для дронов с высокими требованиями к весу и ресурсу.
При массе всего 279 г он обеспечивает до 10 кг тяги и ресурс службы свыше 1000 часов, оставаясь одним из лучших решений в классе 30–32″ пропеллеров.
