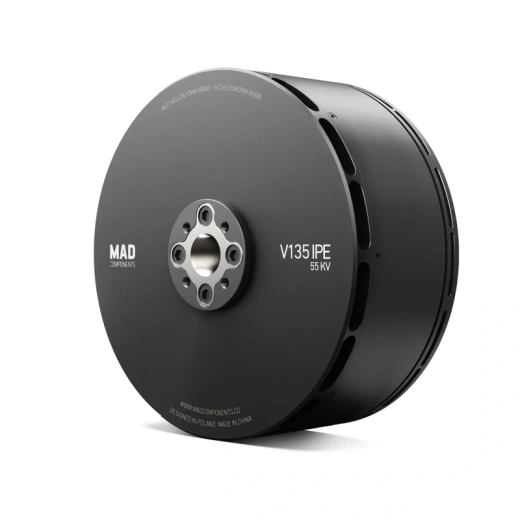

Мотор V135 IPE eVTOL для дронов

Мотор MAD V135 IPE 55KV разработан для тяжёлых промышленных беспилотных летательных аппаратов (UAV) и систем eVTOL, рассчитанных на эксплуатацию с большими нагрузками и длительным временем полёта. Предназначен для профессиональных аппаратов, используемых в аэросъёмке, мониторинге, грузовых и исследовательских миссиях. Обеспечивает устойчивую тягу при полезной нагрузке 25–30 кг на один ротор и максимальную тягу до 68 кг. Высокая эффективность и надёжность достигаются благодаря использованию карбоновых пропеллеров большого шага и системе центробежного охлаждения.

Основные характеристики:

— Модель мотора: MAD V135 IPE V2.0
— KV (скорость вращения): 55 KV
— Вес мотора: 2293 г
— Вес в упаковке: 3223 г (260 × 210 × 120 мм)
— Максимальная тяга: 68 кг
— Рекомендуемая тяга (висение): 25–30 кг
— Максимальный крутящий момент: 34,7 Н·м
— Максимальный ток: 226 А
— Максимальная мощность: 17 898 Вт
— Номинальное напряжение: аккумулятор 24S LiPo (84–104 В)
— Ток холостого хода: 4,3 А  30 В
— Внутреннее сопротивление: 16,1 мΩ
— Эффективность: более 82 %
— Рабочая температура: до 116 °C

Конструкция:

— Диаметр статора: 145 мм
— Высота статора: 66 мм
— Материал обмотки: антикоррозийная лаковая проволока (до 220 °C)
— Температура магнитов: до 180 °C
— Степень защиты: IP35
— Подшипники: 6904ZZ × 2
— Центробежное охлаждение: есть
— Балансировка ротора: ≤ 10 мг
— Балансировка мотора: ≤ 20 мг
— Диаметр вала: 20 мм
— Отверстия под крепление пропеллера: D 24 мм (M4 × 4), D 30 мм (M5 × 4)

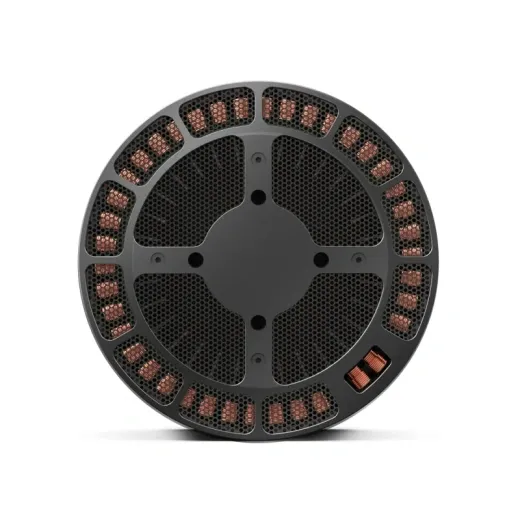

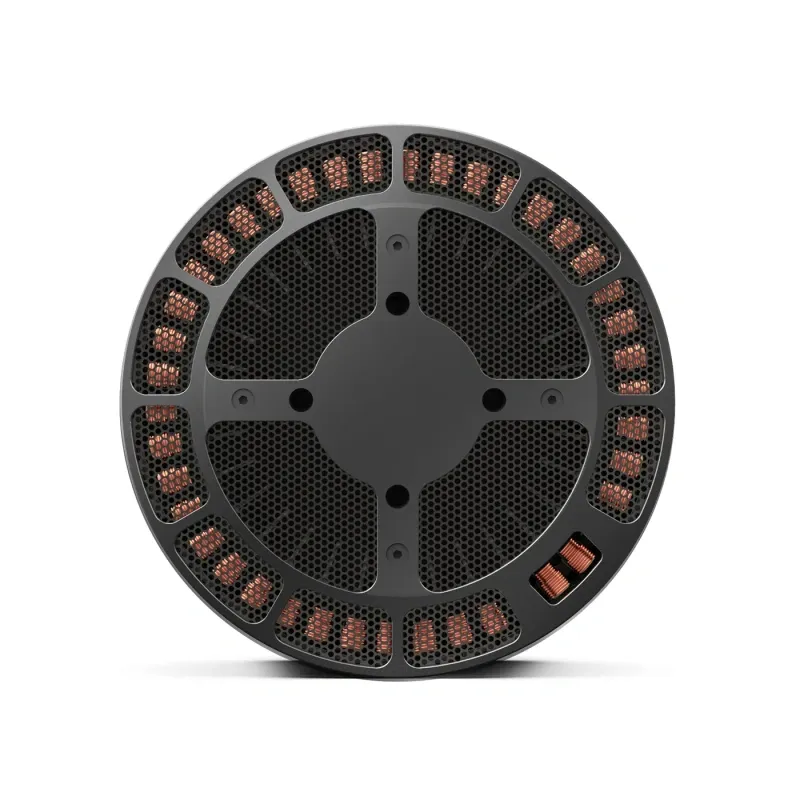

— Отверстия под крепление мотора: D 50 мм (M6 × 4)
— Длина кабеля: 150 мм (эмалированные провода)
— Испытание на пробой: 500 В

Совместимые компоненты (решение для VTOL):

— Мотор: MAD V135 IPE 55KV
— Пропеллер: Fluxer VTOL 40×13.1 (карбон)
— Регулятор (ESC): MAD AMPX 300A (12–24S LiPo)
— Аккумулятор: 24S LiPo (84–104 В)

Производительность (для одного ротора):

— Тяга: 25–30 кг
— Рекомендуемая масса взлёта:
 — Квадрокоптер — 112 кг
 — Гексакоптер — 168 кг
 — Октокоптер — 224 кг
— Потеря тяги при соосной схеме: до 25 %

Рабочие зоны:

— Непрерывная рабочая зона: до 61 А
— Кратковременная (10–30 с): 61–226 А
— Зона вне рабочих условий: свыше 226 А
— Испытания проводились при температуре 25 °C и уровне моря

Особенности:

— Высокая энергоэффективность (>82 %) и стабильность при высоких нагрузках
— Подходит для тяжёлых профессиональных дронов и eVTOL-платформ
— Усиленная конструкция с эффективным охлаждением
— Оптимизирован для пропеллеров диаметром 40″
— Обеспечивает надёжную мощность при длительных и нагрузочных полётах
