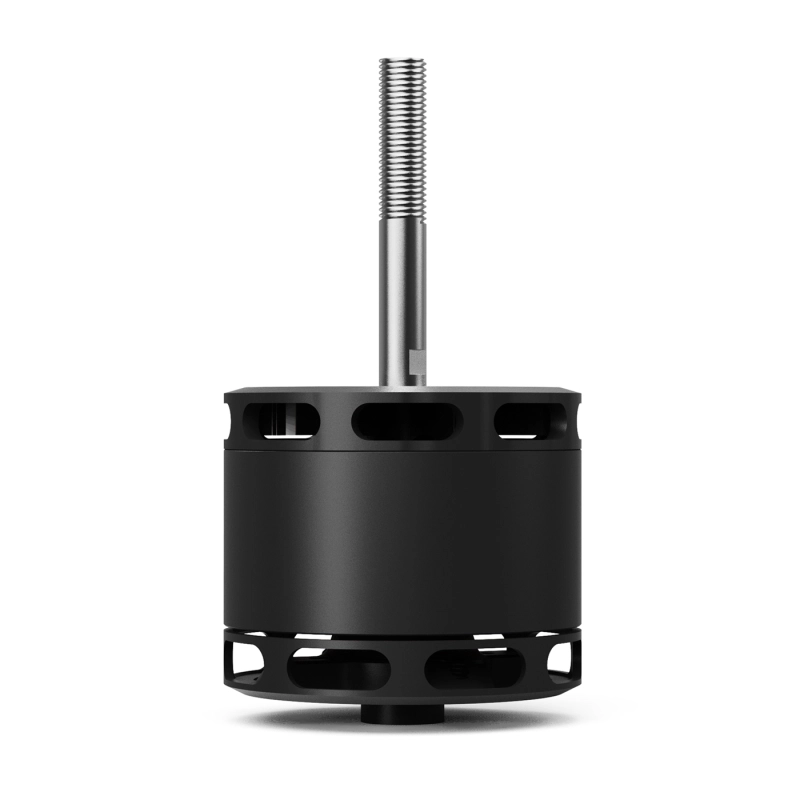

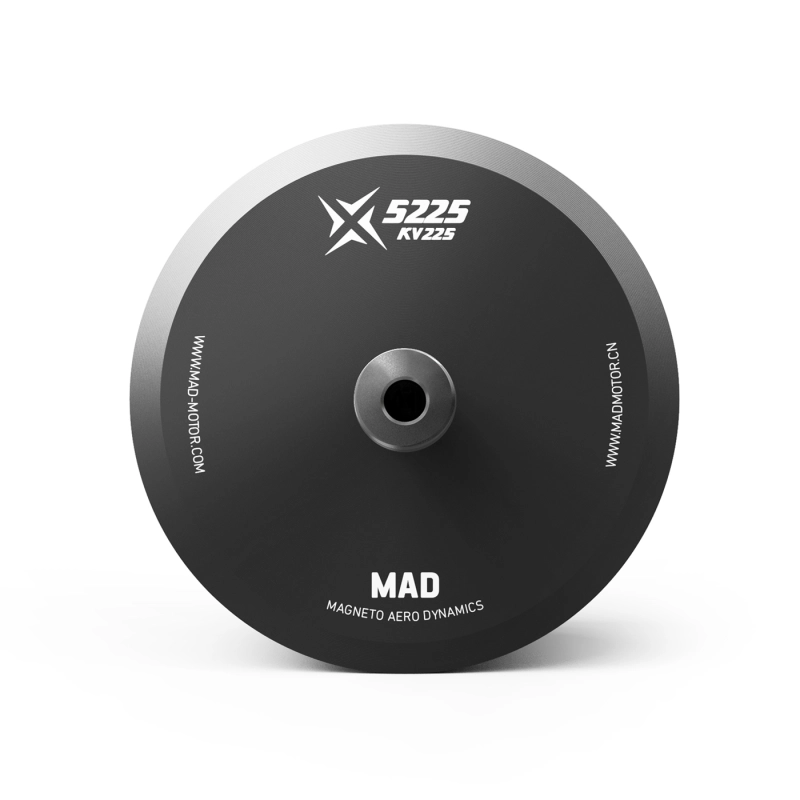

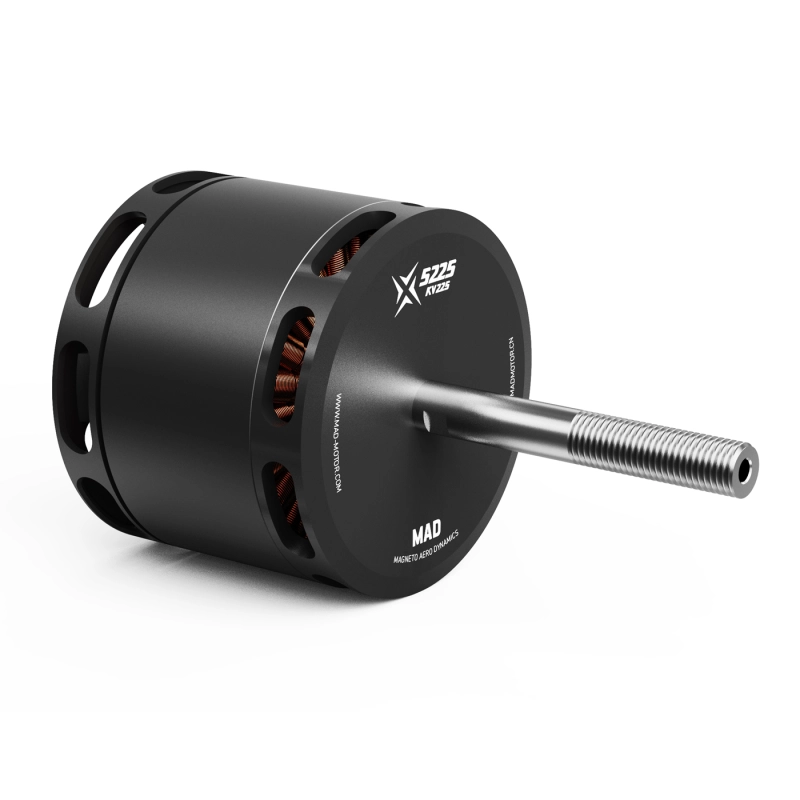

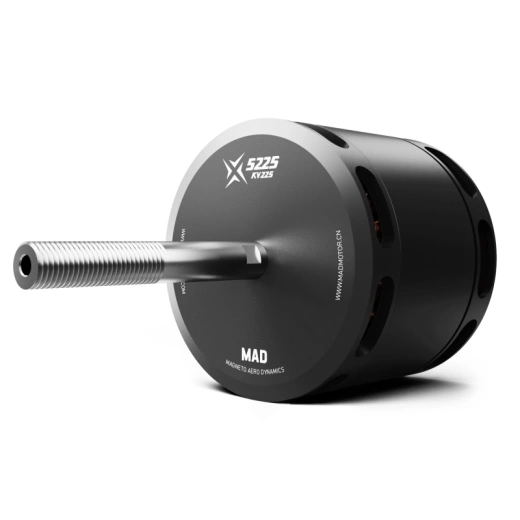

Мотор X5225 (длинный вал) IPE eVTOL для самолётов

Бесколлекторный двигатель MAD X5225 IPE 225KV — надёжный мотор для eVTOL, самолётов и мультикоптеров дальнего полёта
Назначение

MAD X5225 IPE 225KV — промышленный двигатель серии Industry Professional Edition (IPE), разработанный для дронов и самолётов с вертикальным взлётом (eVTOL), требующих высокой эффективности и стабильности при длительных миссиях.
Оптимизирован для пропеллеров 19×10 и 20×10, обеспечивает максимальную тягу до 12.1 кг при низком весе — всего 506 г.
Создан для эксплуатации в тяжёлых условиях, устойчив к пыли, влаге и перегреву.

Конструктивные особенности

— Прочный алюминиевый корпус с антикоррозионной обработкой.
— Обмотки с термостойкостью до 220 °C, магниты — до 180 °C.
— Центробежное охлаждение с увеличенной площадью рассеивания тепла.
— Подшипники 6800×2 и 6900×1 — трёхопорная система для повышенной стабильности.
— Вал Ø10 мм — подходит для крупных пропеллеров.
— Балансировка ротора ≤ 5 мг, статора ≤ 10 мг — исключает вибрации.
— Крепление под пропеллер: гайка M8.

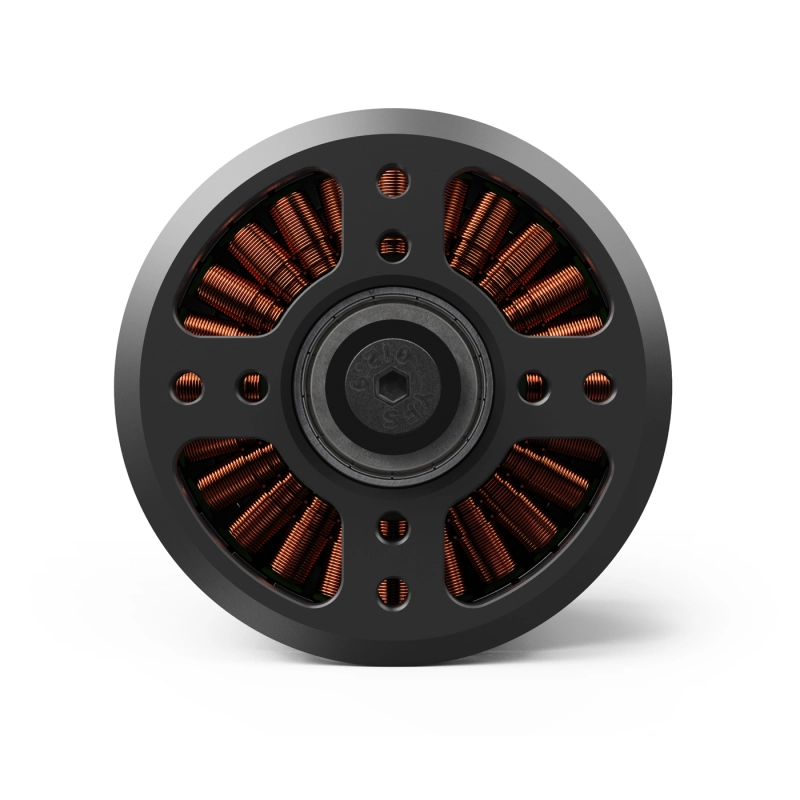

— Крепление мотора: Ø30 мм (M4×4) и Ø44 мм (M4×4).
— Кабель: 100 мм, силикон, 14 AWG (чёрный).
— Уровень защиты: IP35 — влагозащищённый и пылеустойчивый корпус.
— Испытание изоляции: выдерживает напряжение до 500 В.

Технические характеристики

— Модель: MAD X5225 IPE V1.0
— KV: 225 обВ
— Количество пар полюсов: 14
— Диаметр корпуса: Ø60 мм
— Высота корпуса: 111 мм
— Диаметр вала: Ø10 мм
— Масса мотора: 506 г
— Масса в упаковке: ≈ 1.0 кг
— Рабочее напряжение: 12S LiPo (≈ 48 В)
— Холостой ток: 2.45 А  20 В
— Внутреннее сопротивление: ≈ 60 мΩ
— Максимальный ток: 68.3 А
— Максимальная мощность: ≈ 2.88 кВт
— Максимальная тяга: 12.1 кг
— Максимальный крутящий момент: 2.73 Н·м
— Рекомендуемый ESC: MAD AMPX 80A (5–14S)
— Рекомендуемые пропеллеры: 19×10, 20×10
— Класс защиты: IP35
— Номинальная рабочая температура: до 105 °C

Производительность (пример при 12S, 25 °C, уровень моря)

С пропеллером FALCON 20×10 AMPX 80A:
— При 30 % газа → 186 Вт, тяга ≈ 1.3 кг, КПД ≈ 6.9 гВт
— При 50 % газа → 571 Вт, тяга ≈ 3.2 кг, КПД ≈ 5.7 гВт
— При 70 % газа → 1.20 кВт, тяга ≈ 5.7 кг, КПД ≈ 4.7 гВт
— При 90 % газа → 2.23 кВт, тяга ≈ 8.7 кг, КПД ≈ 3.9 гВт
— При 100 % газа → 2.88 кВт, тяга ≈ 10.2 кг, КПД ≈ 3.5 гВт

(Данные измерены при входном напряжении 48 В, температуре 25 °C.
Токи свыше 68 А — кратковременная нагрузка (до 30 с); диапазон 23–68 А — рабочая зона; ниже 23 А — длительная эксплуатация.)

Преимущества

— Высокий КПД — до 85 %.
— Компактный размер при тяге свыше 10 кг.
— Центробежное охлаждение — стабильная температура при длительных миссиях.
— Лёгкий корпус из алюминиевого сплава — всего 506 г.
— Устойчивость к пыли, влаге и вибрациям (IP35).
— Оптимизирован для eVTOL-самолётов и дальнемагистральных дронов.
— Повышенная надёжность при работе в диапазоне температур до 105 °C.

Применение

— Электрические самолёты и eVTOL-платформы.
— Профессиональные дроны для аэросъёмки и мониторинга.
— Мультикоптеры средней и высокой грузоподъёмности.
— Авиамодели дальнего радиуса действия и FPV-системы.

Итог

MAD X5225 IPE 225KV — надёжный бесколлекторный мотор для промышленных eVTOL-решений и самолётов с длительным временем полёта.
При массе 506 г он развивает до 12.1 кг тяги, демонстрируя выдающуюся энергоэффективность и стабильность при работе в сложных условиях.
Оптимальный выбор для разработчиков профессиональных UAV и аэросистем.
