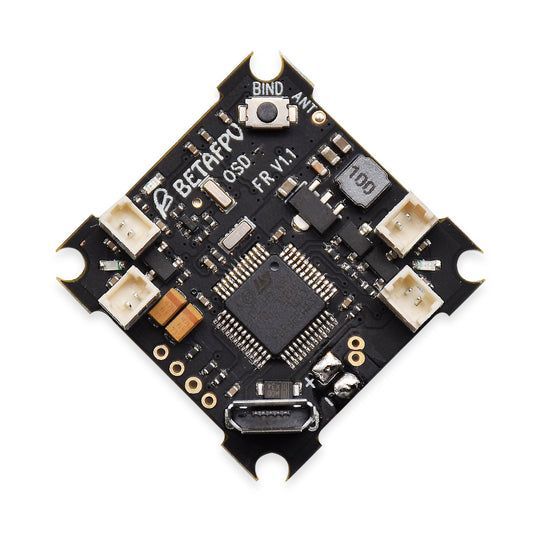

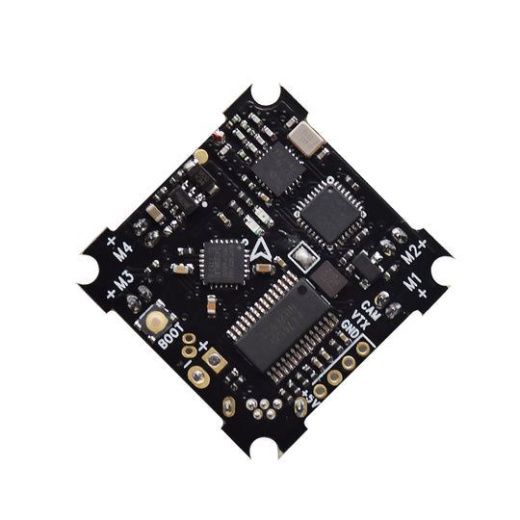

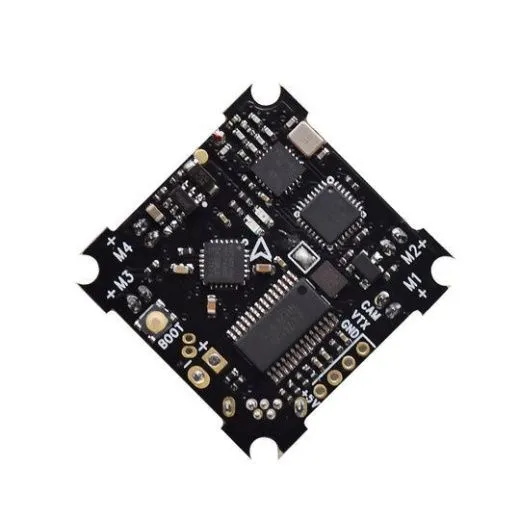

Полетный контроллер BETAFPV F3 Brushed Frsky D8 (SBUS) плата с приемником и OSD

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Все товары бренда BETAFPV

Быстрые сроки поставки

F3 Brushed Flight Controller (Frsky Rx + OSD) — это исторически первый в мире полётный контроллер для Whoop-дронов с интегрированным Frsky-приёмником и встроенным Betaflight OSD. Контроллер построен на процессоре STM32F303CCT6 с гироскопом MPU6000, оснащён встроенным приёмником Frsky D8 (протокол SBUS) и предустановленной прошивкой Betaflight. Предназначен для микро-дронов с коллекторными (brushed) моторами на базе рамы Inductrix или Beta75. Поставлялся с предварительно припаянным силовым кабелем JST-PH 2.0 (PowerWhoop).

Общие характеристики
— Тип: Полётный контроллер для brushed Whoop-дронов
— Модель: BETAFPV F3 Brushed Flight Controller (Frsky Rx + OSD) V1.1
— Статус: Снята с производства (Discontinued)
— Рекомендуемая альтернатива: F3 V2 board / F4 board
— Назначение: Управление микро-дронами класса Whoop с коллекторными моторами
— Ключевое преимущество (историческое): Первый в мире Whoop-контроллер со встроенным Frsky-приёмником и Betaflight OSD
— Процессор: STM32F303CCT6
— Гироскоп: MPU6000 (Six-Axis)
— Прошивка: Betaflight 3.1.7 (предустановлена)

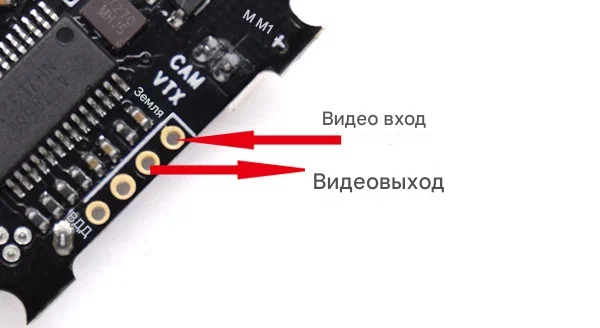

— OSD: Встроенный Betaflight OSD (управление через SPI DMA)
— Приёмник: Встроенный, Frsky D8, протокол SBUS
— ESC: Интегрированные FET-ключи, макс. ток 6.3 А
— Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы
— Размер платы: 26 × 26 мм
— Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами
— Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян
— Вес: 3.2 г

Ключевые особенности
— Первый Whoop-контроллер с Betaflight OSD и Frsky Rx: Революционное на момент выпуска решение, объединившее в себе полётный контроллер, приёмник и OSD на одной плате. Позволяло настраивать PID и фильтры непосредственно через OSD-меню.
— Полная программируемость через Betaflight: Подключение через встроенный USB-порт, возможность тонкой настройки PID, rates, фильтров и других параметров.

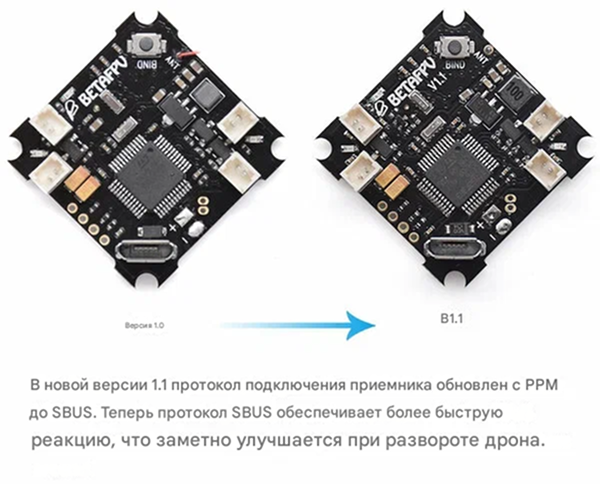

— Интегрированный Frsky D8-приёмник (SBUS): Нативная поддержка протокола Frsky D8, совместимость с большинством передатчиков Frsky (Taranis X9D/X9D Plus/X7, Horus X12S, модули XJT с международной прошивкой). Переход на SBUS обеспечил улучшенную стабильность связи при манёврах.
— Встроенный Betaflight OSD: Отображение напряжения батареи и других полётных данных на FPV-экране. Возможность настройки PID и параметров через OSD-меню.
— Светодиодная индикация: Три индикатора состояния (приёмник, статус FC, питание) и два ярких зелёных светодиода на боковых сторонах для визуального поиска дрона в полёте.
— Совместимость с Inductrix-рамами: Размер платы 26×26 мм и монтажные отверстия полностью совместимы со стандартными рамами Blade Inductrix и Beta75.

Технические характеристики
— Процессор: STM32F303CCT6
— Гироскоп: MPU6000
— ESC: FET-ключи, 6.3 А (макс.)
— Прошивка: Betaflight 3.1.7 (цель: BETAFLIGHTF3)
— OSD: Интегрированный, управление по SPI DMA
— Приёмник: Frsky D8, SBUS-протокол
— Размер: 26 × 26 мм
— Вес: 3.2 г
— Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop)
— Совместимые рамы: Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой)

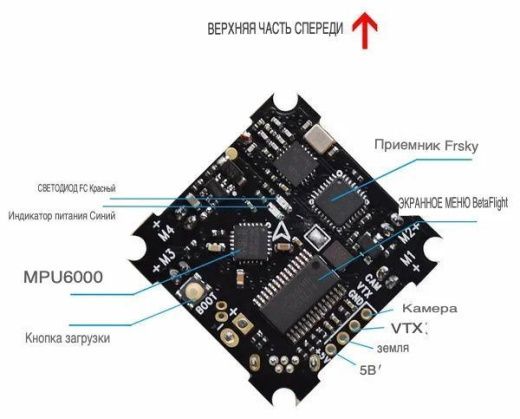

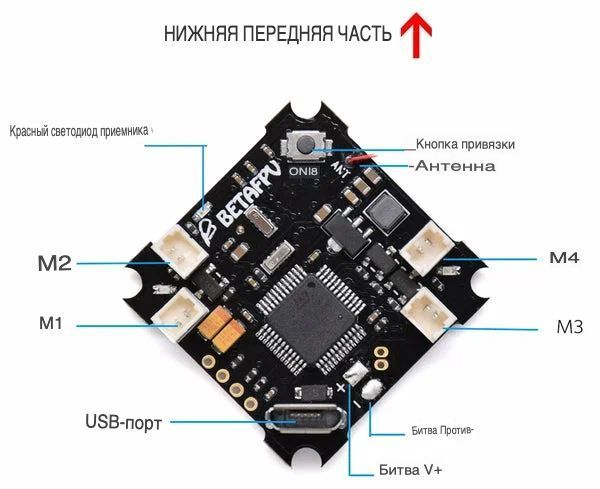

Индикация состояния

— Receiver LED (Красный), снизу платы:
— Постоянное свечение — приёмник подключен или в режиме привязки
— Мигание — приёмник не подключен

— Power LED (Синий), сверху платы:
— Постоянное свечение — питание подано

— Status LED (Красный), сверху платы:
— Постоянное свечение — моторы заармлены

— Green LEDs (2 шт), по бокам платы:
— Высокая яркость — для визуального поиска дрона в полёте

Важные ограничения и рекомендации
— Отсутствие датчика тока: Значение ампер на OSD некорректно (инвалидно).
— Не предназначен для дальних полётов: Дальность связи ограничена. Рекомендуется располагать антенну приёмника вертикально и на максимальном удалении от платы FC для улучшения сигнала.
— Только brushed-моторы: Контроллер не поддерживает brushless-двигатели.
— Версия Frsky D8: Поддерживается только протокол D8. D16 и ACCESS не поддерживаются.

Область применения
— Сборка и ремонт brushed Whoop-дронов на базе рамы Inductrix или Beta75.
— Замена устаревших контроллеров в ранее собранных дронах.
— Эксплуатация пользователями, предпочитающими Frsky D8-протокол.

Комплектация поставки
— Полётный контроллер F3 OSD Brushed Flight Controller V1.1 — 1 шт. (кабель питания PH-JST 2.0 55 мм припаян)
— Винты M1.2×4 мм (для рамы Inductrix) — 4 шт.
— Винты M1.4×5 мм (для рамы Beta75 и других 75 мм рам) — 4 шт.
— Антивибрационные резиновые демпферы — 4 шт.
— Кабель питания PH-JST 1.25 55 мм — 1 шт.

Варианты исполнения (доступные опции)
— Данная модель снята с производства.
— Для новых сборок и проектов рекомендуется использовать актуальные модели: F3 V2 Brushed Flight Controller или F4 Brushed Flight Controller.
