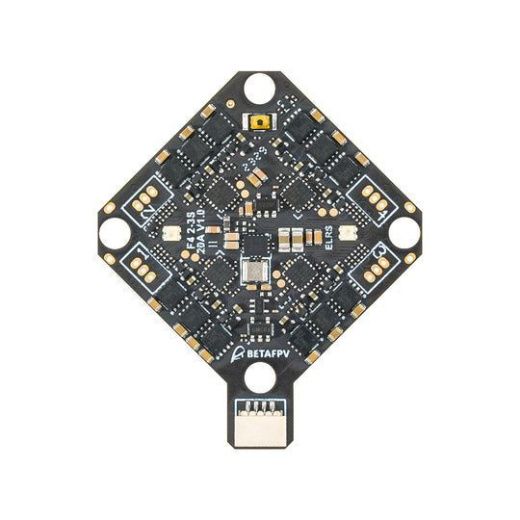

Полетный контроллер BETAFPV F4 2-3S 20A AIO V1
Характеристики
Быстрые сроки поставки
Полетный контроллер BETAFPV F4 2-3S 20A AIO V1
#PROP_TITLE#
—
#PROP_VALUE#
|

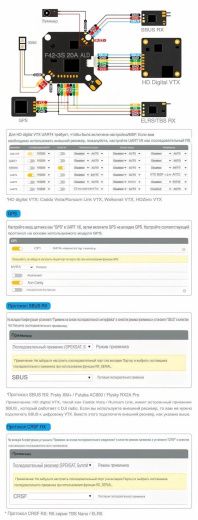

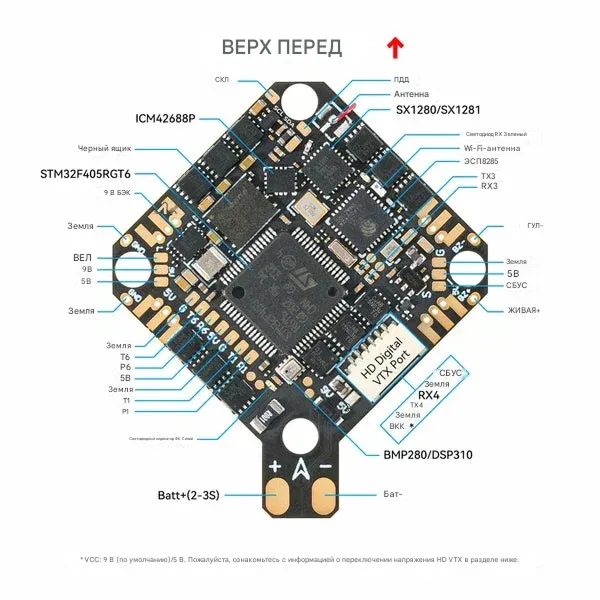

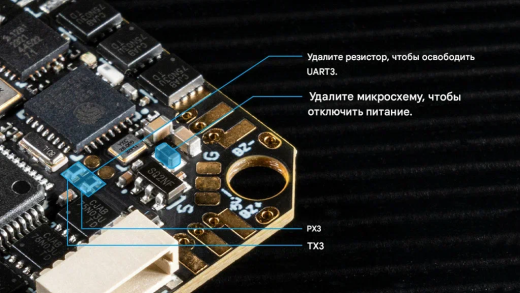

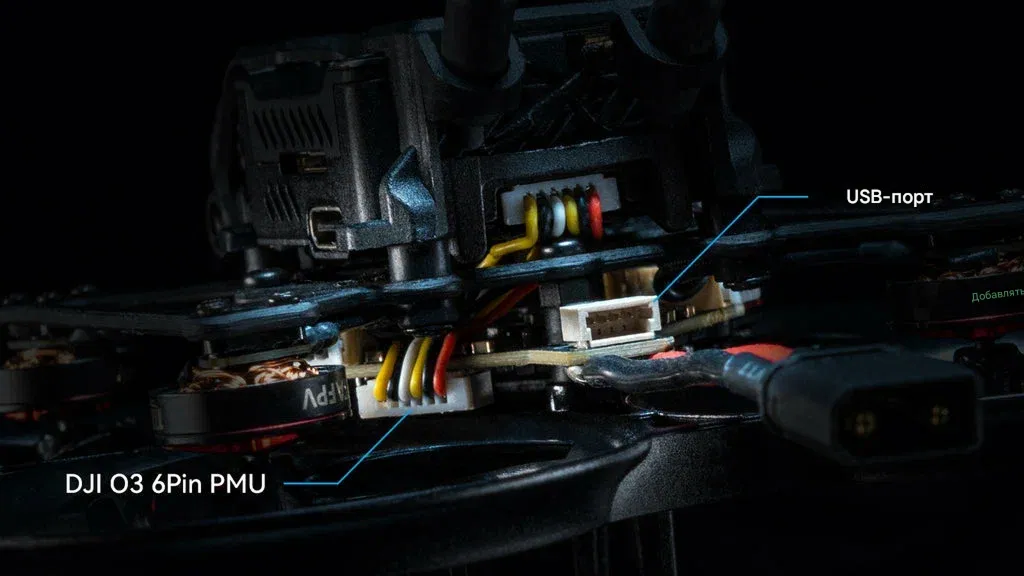

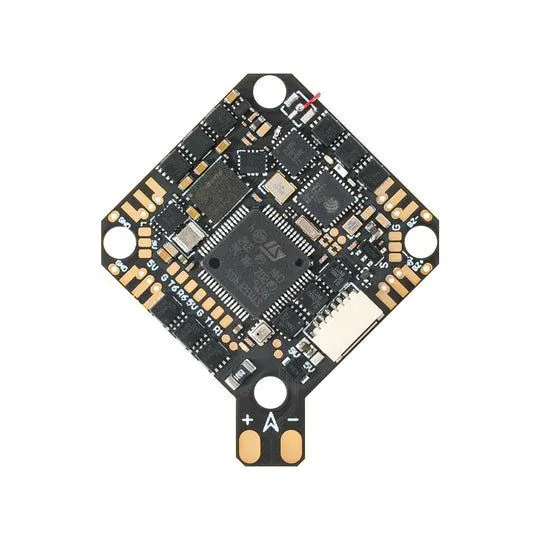

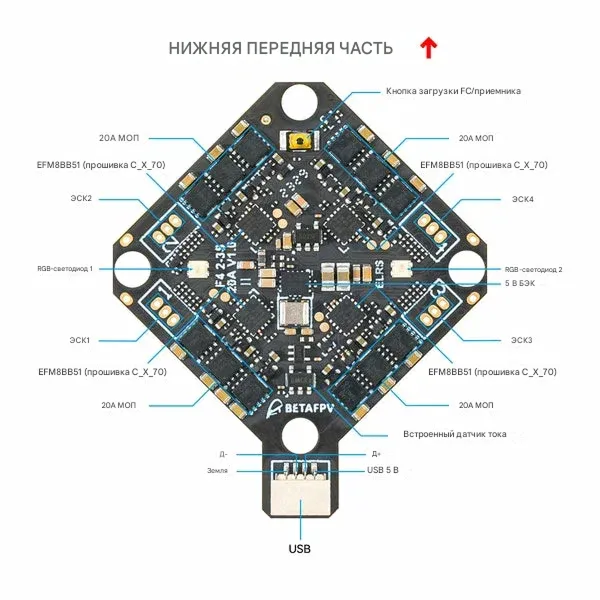

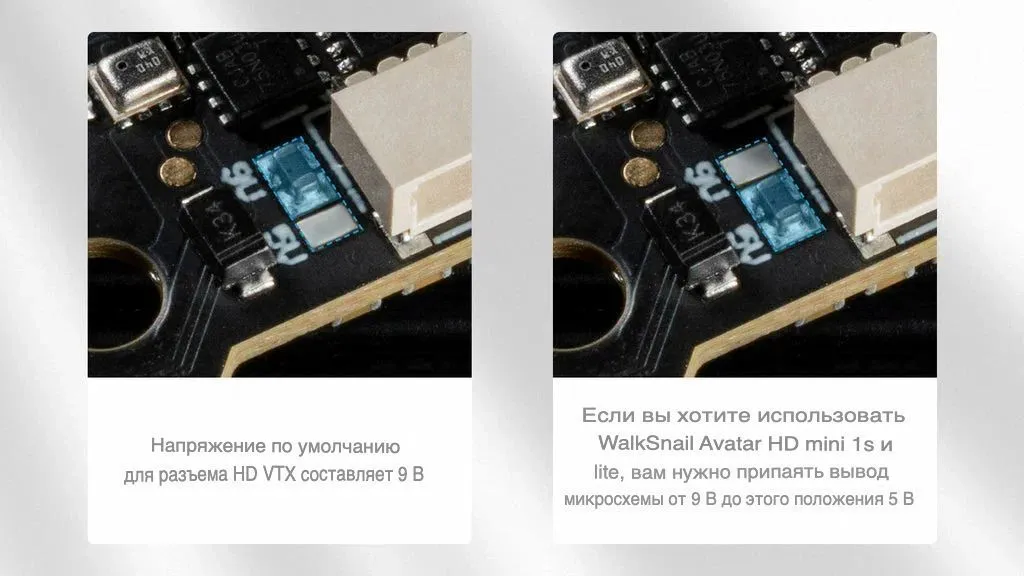

F4 2-3S 20A AIO FC V1 — это высокопроизводительный полётный контроллер с интегрированным ESC, специально разработанный для HD-цифровых видеосистем, в частности DJI O3 Air Unit. Контроллер построен на процессоре STM32F405RGT6 (168 МГц) с гироскопом ICM42688P (SPI), оснащён встроенным Serial ELRS 2.4 ГГц приёмником, 16MB черным ящиком, барометром и датчиками тока/напряжения. Уникальная dual BEC-система обеспечивает стабильное питание 9В@2А для DJI O3 и 5В@3А для внешних устройств, предотвращая затемнение экрана при просадках напряжения. ESC рассчитан на непрерывный ток 20А и пиковый 25А, поддерживает 2-3S батареи. Контроллер оснащён 6-пиновым PMU-разъёмом для беспаечного подключения DJI O3, 4 полными UART-портами и стандартным SBUS-входом. Общие характеристики — Тип: Полётный контроллер класса AIO (All-In-One) с интегрированным ESC и приёмником — Модель: BETAFPV F4 2-3S 20A AIO FC V1 — Назначение: Управление HD-цифровыми Whoop и Toothpick дронами с системой DJI O3 Air Unit — Ключевое преимущество: Специализированное решение для DJI O3, dual BEC (9В/5В), беспаечное подключение, мощный F405 процессор — Процессор: STM32F405RGT6, 168 МГц — Гироскоп: ICM42688P (SPI-подключение) — Прошивка FC: Betaflight 4.4.1 (таргет BETAFPVF405) — Чёрный ящик (Blackbox): 16 MB — Барометр: BMP280 / DSP310 — Датчики: Напряжения и тока (Current Meter) — Приёмник: Встроенный Serial ELRS 2.4 ГГц (прошивка BETAFPV AIO 2400 RX ELRS V3.3.0) — Антенна: Эмалированный провод (запаян) — Размер монтажных отверстий: 26 × 26 мм (стандартное Whoop-крепление) — Вес: 5.58 г (без разъёмов моторов и силового кабеля), 5.92 г (с разъёмами) ESC и силовая часть — Встроенный ESC: 4-в-1, на базе BB51 (совместим с Bluejay) — Непрерывный ток: 20 А — Пиковый ток: 25 А — Входное напряжение ESC: 2-3S LiPo (7.4–12.6 В) — Прошивка ESC: Bluejay (C_X_70_48_V0.19.2.hex для BB51 Bluejay hardware) — Поддерживаемые протоколы: D-shot300, D-shot600 — PWM частота: 24 кГц, 48 кГц, 96 кГц (заводская настройка — 48 кГц) — Поддержка bidirectional D-shot и RPM filtering — Важное примечание: Обновление до 96 кГц не рекомендуется — может вызвать ошибки холостого хода и отказ запуска моторов Система питания (BEC) — 9V BEC: 9 В, 2 А (при 8В входного напряжения) — выделенный выход для DJI O3 Air Unit — 5V BEC: 5 В, 3 А (при 8В входного напряжения) — для внешних устройств (приёмники, GPS, VTX) — Важно: Выходной ток BEC снижается при повышении температуры Подключение DJI O3 — Специализированный 6-пиновый PMU-разъём (DJI O3 6-pin PMU) — Беспаечное подключение — простое соединение с O3 Air Unit через штатный кабель — Напряжение питания O3: 9 В по умолчанию — Переключение на 5В для Walksnail Avatar HD mini 1s/Lite: Необходимо удалить чип-бид с контакта 9V и припаять его между контактами 5V и средним контактом. Допускается использование перемычки из припоя. Последовательные порты и периферия — 4 × полных UART (включая UART5 для SBUS-приёмников) — 1 × стандартный SBUS-вход (UART5) — Поддержка внешних CRSF-приёмников — Поддержка GPS-модулей — Возможность подключения внешних видеопередатчиков и другого оборудования Настройка и модификация — Отключение встроенного ELRS-приёмника: Удаление чип-бида разрывает цепь питания приёмника для экономии энергии. Для восстановления работы необходимо замкнуть контактные площадки припоем. — Высвобождение UART3: Удаление двух резисторов на соответствующих контактных площадках открывает доступ к TX3 и RX3. Для обратного подключения встроенного приёмника необходимо замкнуть контактные площадки припоем. — USB-порт: Вынесен на задний край платы, подключение через комплектный адаптер SH1.0 4-Pin to Type-C Ключевые особенности — Специализированное решение для DJI O3 Air Unit: Уникальная dual BEC-система с выделенным 9В@2А каналом питания обеспечивает стабильную работу O3 даже при просадках напряжения на батарее, полностью исключая проблему затемнения экрана (blackout) при резком увеличении газа. — Беспаечное подключение HD VTX: Инновационный 6-пиновый PMU-разъём позволяет подключить DJI O3 Air Unit без единой пайки. Идеально для новичков и быстрой сборки. — Высокопроизводительный F405 процессор: 168 МГц тактовой частоты, 16MB черный ящик для детального анализа полётов, поддержка сложных фильтров и высоких частот PID-циклов. — Прецизионный гироскоп ICM42688P: SPI-подключение обеспечивает минимальную задержку и высокую точность считывания данных, критически важную для современных HD-систем. — 20А ESC с запасом прочности: Непрерывный ток 20А и пиковый 25А обеспечивают уверенную работу даже при заклинивании моторов. Поддержка Bluejay-прошивки и RPM-фильтрации. — Интегрированный Serial ELRS 2.4G приёмник: Полностью совместим с ELRS V3, обновление прошивки через WiFi или Betaflight passthrough. Привязка — трёхкратное включение/выключение питания. — Расширенные возможности настройки: Возможность отключения встроенного приёмника, высвобождение дополнительных UART-портов, переключение напряжения VTX с 9В на 5В для совместимости с Walksnail. — Улучшенная компоновка: Переработанные контактные площадки увеличенного размера для удобной пайки. USB-порт вынесен на задний край платы для лёгкого доступа. Встроенный Serial ELRS 2.4G RX — Протокол: CRSF (Crossfire) — Прошивка с завода: ELRS V3.3.0 — Привязка: Трёхкратное включение/выключение питания (быстрое двойное мигание RX LED) — Обновление прошивки: Через WiFi или Betaflight passthrough — Таргет для прошивки: BETAFPV 2.4GHz AIO RX — Важно: Не подключаться к Betaflight Configurator перед обновлением через passthrough Ограничения и рекомендации — Моторы: Не рекомендуется использовать моторы с KV выше 20,000 — высок риск сгорания ESC. — ESC частота: Заводская настройка 48 кГц. Обновление до 96 кГц не рекомендуется — может вызвать ошибки холостого хода и отказ запуска моторов. — Прошивка ESC: Не обновлять прошивку с коротким интервалом — риск сбоя и повреждения контроллера. — Переключение напряжения: При использовании Walksnail Avatar HD mini 1s/Lite необходимо переключить питание VTX-разъёма с 9В на 5В. — Совместимость: При использовании F4 2-3S 20A AIO FC V1 порт SBUS-приёмника — UART5 (в отличие от F4 1S 12A AIO FC V3, где используется UART6). Область применения — HD-цифровые Whoop-дроны с DJI O3 Air Unit (Pavo Pico Brushless Whoop Quadcopter) — Современные Toothpick-дроны с 2-3S питанием (HX115 SE Toothpick Drone) — Компактные сборки для FPV-кинематографии с высокими требованиями к качеству видео — Проекты, требующие встроенного ELRS-приёмника, барометра и чёрного ящика Комплектация поставки — F4 2-3S 20A AIO FC V1 — 1 шт. — M2×10 Machine Screw (металлические винты) — 4 шт. — M2×10 Nylon Screw (нейлоновые винты) — 4 шт. — M2 Nuts (гайки) — 4 шт. — Shock Absorbing Ball (демпфирующие шарики) — 4 шт. — JST1.25mm Angle Socket (угловой разъём) — 4 шт. — JST1.25mm Straight Socket (прямой разъём) — 4 шт. — SH1.0 4Pin Adapter Cable — 1 шт. — Type-C to SH1.0 Adapter — 1 шт. — XT30 Power Cord (силовой кабель XT30) — 1 шт. — Filter Capacitor (конденсатор фильтра) — 1 шт. — 30mm Double-head VTX connector wire — 1 шт. — 60mm Single-head VTX connector wire — 1 шт. Варианты исполнения (доступные опции) — Данная модель поставляется в единственной конфигурации со встроенным ELRS 2.4G приёмником. — Версии под другие протоколы (Frsky, DSMX, Futaba и т.д.) отсутствуют. |
