Полетный контроллер BETAFPV F4 Brushed Futaba Rx + OSD
Характеристики
Быстрые сроки поставки

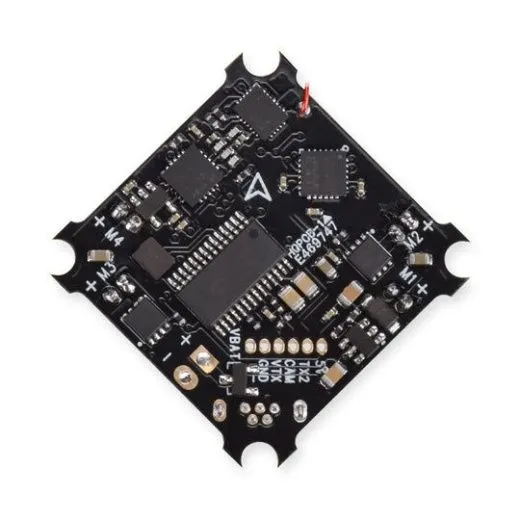

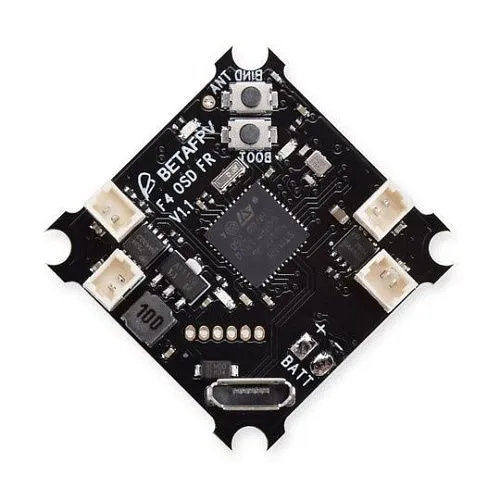

Полетный контроллер BETAFPV F4 Brushed Futaba Rx + OSD
#PROP_TITLE#
—
#PROP_VALUE#
|

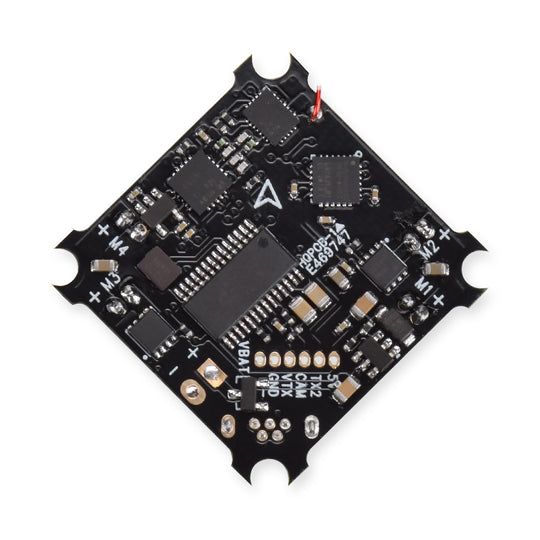

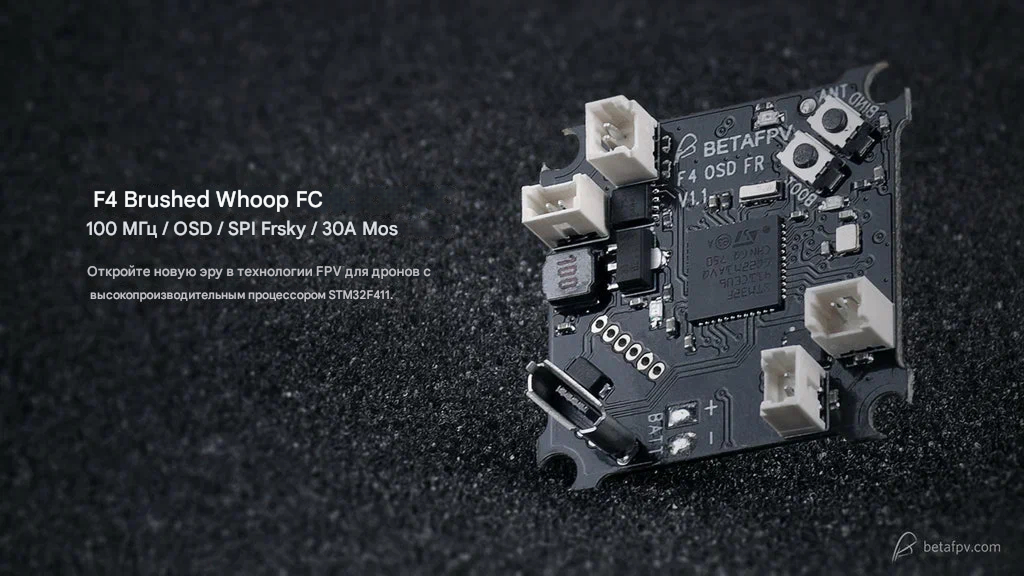

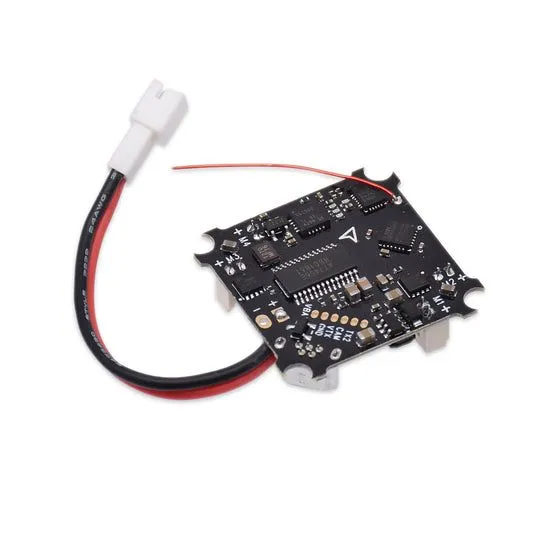

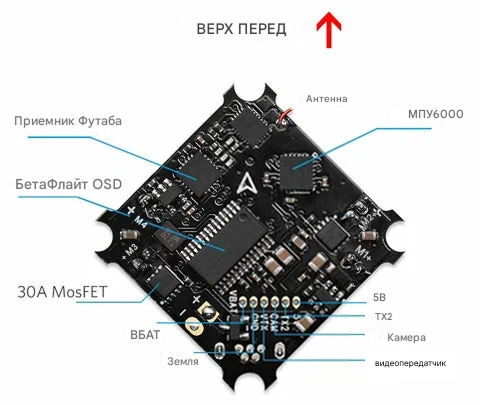

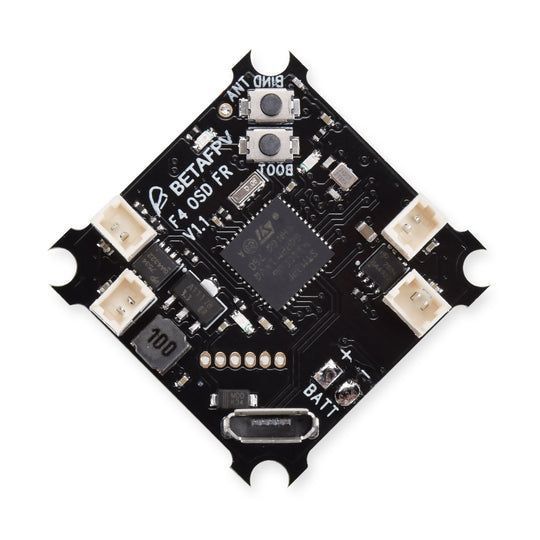

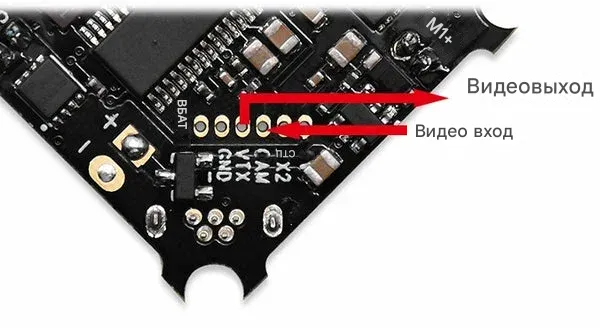

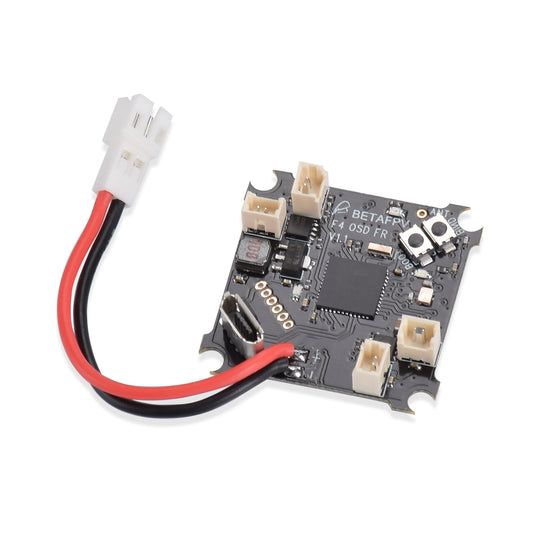

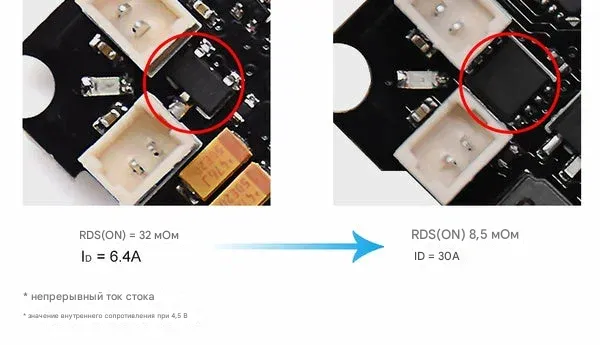

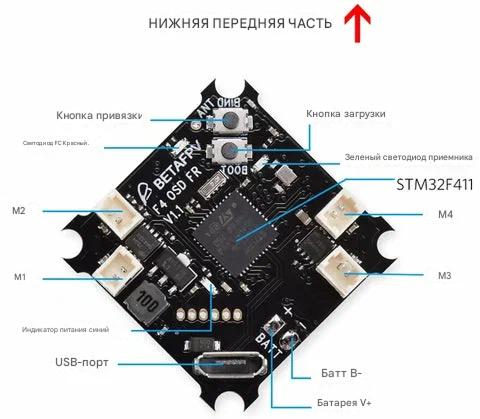

Полетный контроллер F4 Brushed, знаменующий новый этап в технологии FPV для микро-дронов. Оснащен высокопроизводительным процессором STM32F411, мощными MOSFET с током 30А, встроенным SPI-приемником Futaba, BetaFlight OSD и защитой от переполюсовки. Первая в мире плата с поддержкой OSD и встроенным приемником Futaba для акро-полетов на Whoop. Ключевые особенности — Высокопроизводительный процессор: STM32F411 с ядром ARM Cortex-M4, 100 МГц (с возможностью разгона до 120 МГц). — Мощные силовые ключи: MOSFET с током стока 30А и низким сопротивлением (8.5 мОм при 4.5В) для лучшей работы при низком напряжении батареи и с моторами 8x20мм. — Управление VTX через TX1: Возможность смены канала и мощности передатчика через OSD или LUA-скрипт Taranis. — Защита от переполюсовки питания. — Встроенный SPI-приемник Futaba: Совместим практически со всеми пультами Futaba. — Встроенный BetaFlight OSD. — Полная программируемость через Betaflight Configurator по USB-порту. — Совместимость с популярными шасси Whoop и Blade Inductrix. — Предустановленная прошивка Betaflight и припаянный силовой кабель. Технические характеристики — Процессор: STM32F411CEU6. — Гироскоп/акселерометр: 6-осевой MPU6000. — ESC: Все полевые транзисторы с максимальным током 30А. Поддержка моторов 6x15мм, 7x20мм, 8x20мм, 8.5x20мм. — Размер: 26мм x 26мм. Полная совместимость с рамой Inductrix и ее посадочным шаблоном. — Прошивка: Betaflight MATEKF411RX версии 3.4.0. — OSD: Встроенный BetaFlight OSD (управление через SPI в режиме DMA). — Приемник: SPI Futaba Receiver. — Силовой кабель: Длина 55мм, разъем JST-PH 2.0 (PowerWhoop). — Вес: 3.7г. BetaFlight OSD Контроллер оснащен встроенным OSD (on-screen display), отображающим важную информацию поверх видео (напряжение батареи и др.) и позволяющим менять настройки квадрокоптера. Для работы OSD с AIO-камерами (например, BETAFPV H02, FX806TC, VM275) необходимо использовать видеовход (CAM) и видеовыход (VTX) на плате. Датчик тока на плате отсутствует — показания потребляемого тока в OSD недействительны. Индикация светодиодами На нижней стороне платы расположены три светодиода: — Светодиод приемника (зеленый): Постоянный — соединение установлено или режим привязки. Мигающий — нет соединения. — Светодиод питания (синий): Постоянный — питание включено. — Светодиод статуса (красный): Постоянный — моторы готовы (armed). Процедура привязки (Binding) приемника Процедура отличается от стандартной. Необходимо нажать кнопку BIND после включения питания: — Включите питание платы (от батареи или USB). Зеленый светодиод начнет мигать. — Нажмите и удерживайте кнопку BIND около 3 секунд. Зеленый светодиод загорится постоянно — приемник перешел в режим привязки. — Запустите процедуру привязки на вашем пульте Futaba. Для увеличения дальности связи рекомендуется размещать антенну приемника подальше от платы, направив ее вверх. Совместимость и сборка Посадочные отверстия совместимы со всеми рамами типа Whoop (оригинальная рама Blade Inductrix, Beta75 75мм). Для установки в другие рамы (Eachine E010/E011) может потребоваться небольшая доработка. Комплектация — 1 x Полетный контроллер F4 Brushed (с припаянным силовым кабелем 55мм JST-PH 2.0). — 4 x Винта M1.2x4мм (для оригинальной рамы Inductrix). — 4 x Винта M1.4x5мм (для рамы Beta75 75мм и аналогичных). — 4 x Антивибрационных демпфера. |
