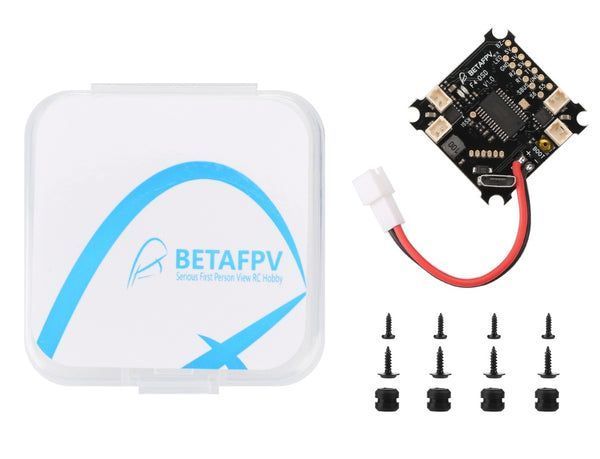

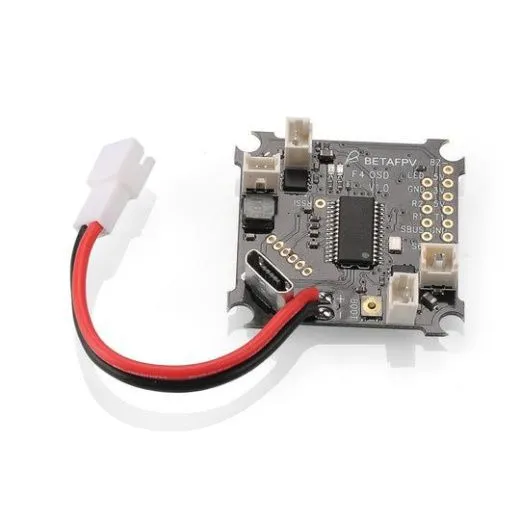

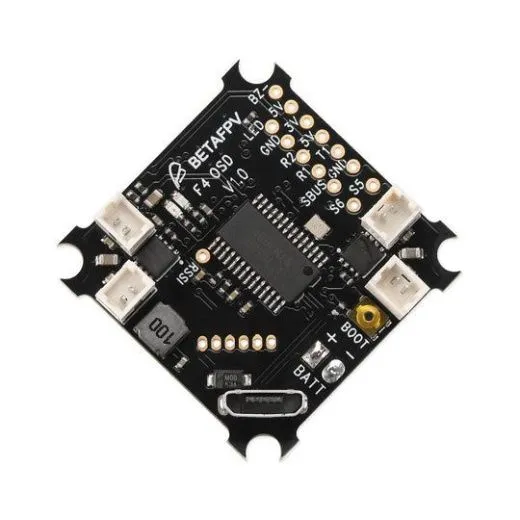

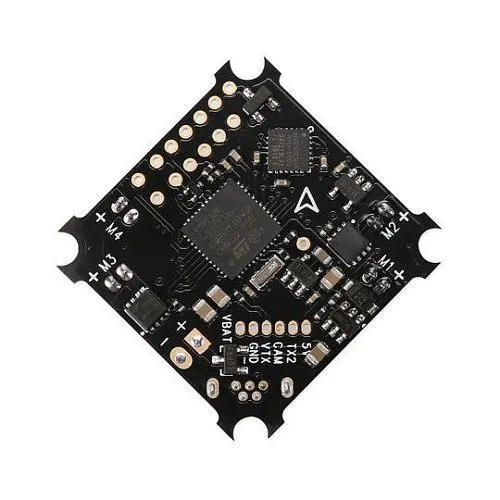

Полетный контроллер BETAFPV F4 Brushed (без приемника + OSD)
Характеристики
Быстрые сроки поставки
Полетный контроллер BETAFPV F4 Brushed (без приемника + OSD)
#PROP_TITLE#
—
#PROP_VALUE#
|

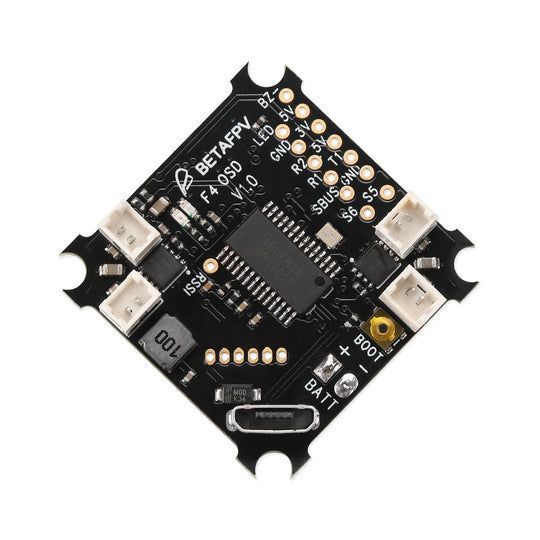

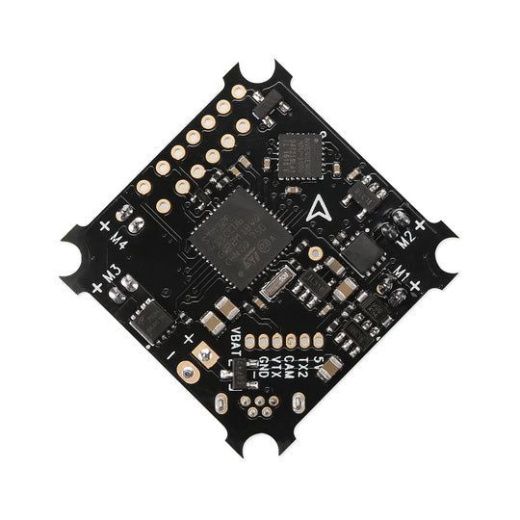

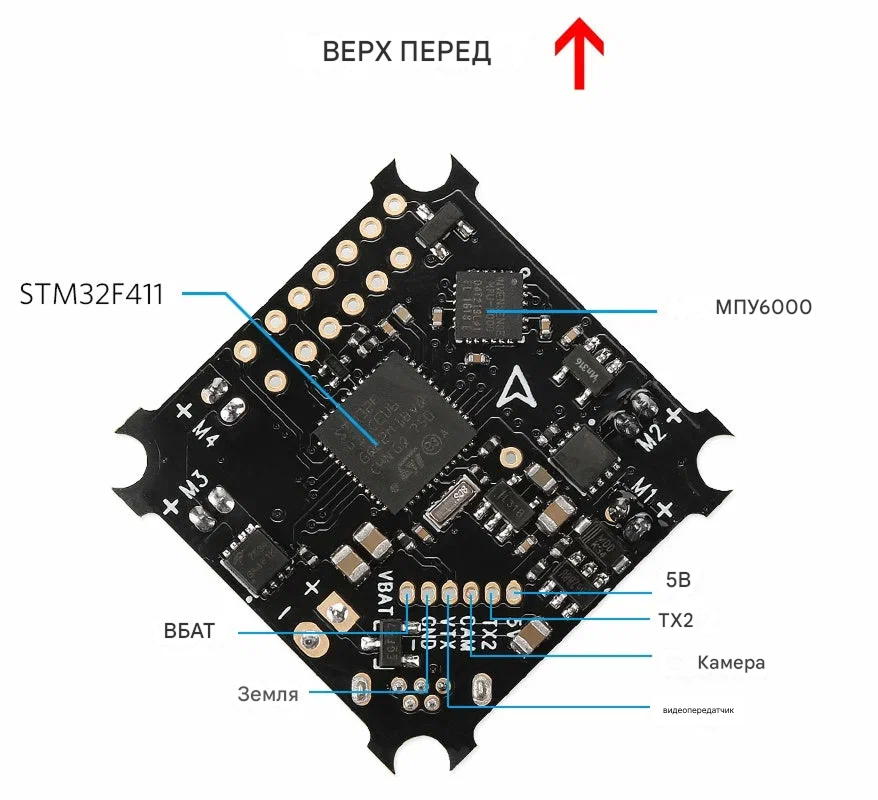

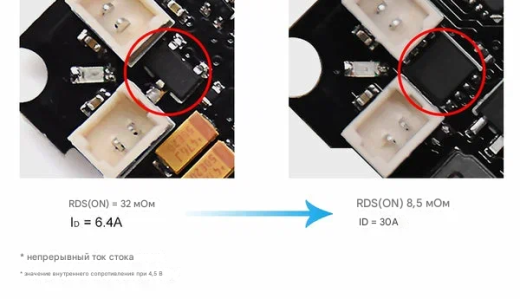

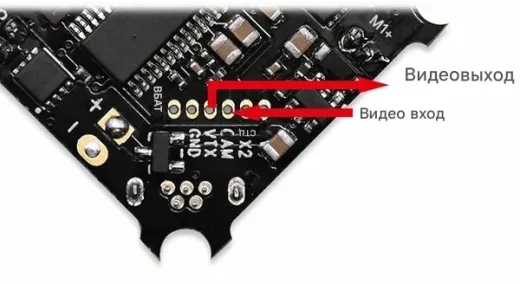

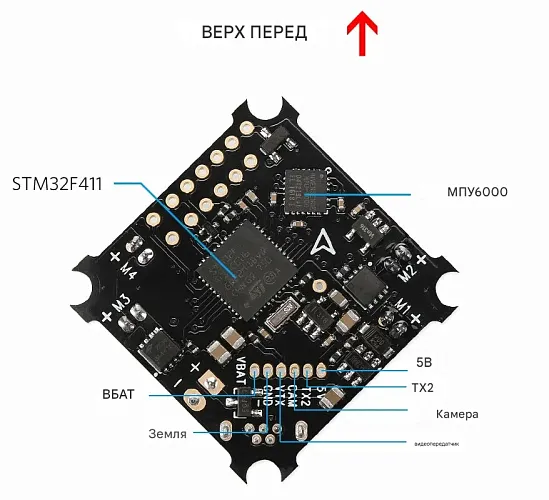

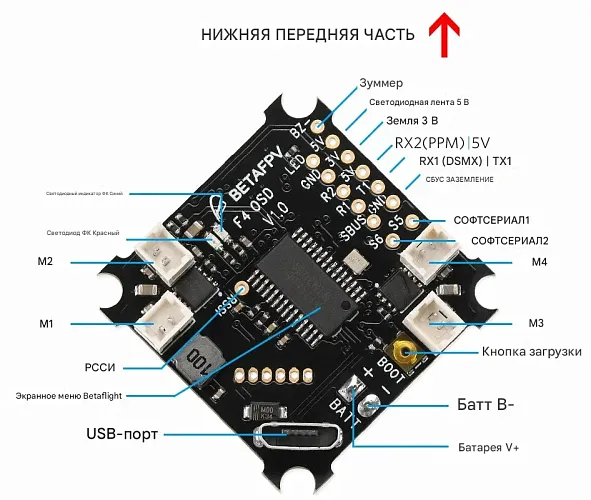

F4 Brushed Flight Controller (No Rx + OSD) — это высокопроизводительный полётный контроллер для brushed Whoop-дронов, построенный на современном процессоре STM32F411CEU6 (100 МГц, с возможностью безопасного разгона до 120 МГц). Контроллер оснащён мощными MOSFET-ключами с непрерывным током 30 А и сверхнизким сопротивлением открытого канала (8.5 мОм), встроенным Betaflight OSD, защитой от переполюсовки и предустановленной прошивкой Betaflight (таргет MATEKF411RX). Отличительной особенностью является отсутствие встроенного приёмника, что позволяет подключать любые внешние приёмники (TBS Crossfire, ELRS, Futaba, DSMX и др.) в зависимости от предпочтений пилота. Общие характеристики — Тип: Полётный контроллер для brushed Whoop-дронов — Модель: BETAFPV F4 Brushed Flight Controller (No Rx + OSD) — Статус: Снята с производства (Discontinued) — Рекомендуемая альтернатива: F4 Brushed Flight Controller (Frsky Rx + OSD), F4 Brushed Flight Controller (SPI Futaba Rx + OSD), F4 Brushed Flight Controller (DSMX Rx + OSD) — Назначение: Управление микро-дронами класса Whoop с коллекторными моторами с возможностью установки любого внешнего приёмника — Ключевое преимущество (историческое): Максимальная гибкость выбора протокола управления, высокопроизводительный F4-процессор, мощные 30А FET — Процессор: STM32F411CEU6, ARM Cortex-M4, 100 МГц (с разгоном до 120 МГц) — Гироскоп: MPU6000 (Six-Axis) — Прошивка: Betaflight (таргет MATEKF411RX), версия 3.4.0, предустановлена — OSD: Встроенный Betaflight OSD (управление через SPI DMA) — Приёмник: Отсутствует, требуется внешний (поддержка SBUS, PPM, CRSF и др.) — ESC: Интегрированные MOSFET-ключи, непрерывный ток 30 А, сопротивление открытого канала 8.5 мОм (при 4.5 В) — Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы — Размер платы: 26 × 26 мм — Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами — Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян — Вес: 3.7 г Ключевые особенности — Высокопроизводительный процессор F4: STM32F411CEU6 с тактовой частотой 100 МГц (с возможностью безопасного разгона до 120 МГц) обеспечивал самую высокую производительность среди Whoop-контроллеров своего времени. Позволял использовать более сложные фильтры и более высокие частоты циклов PID. — Мощные 30А MOSFET-ключи: Революционное улучшение для brushed-контроллеров. Непрерывный ток 30 А и сверхнизкое сопротивление открытого канала (8.5 мОм) обеспечивали заметный прирост мощности, особенно при низком напряжении батареи и при использовании крупных моторов 8×20 / 8.5×20. — Гибкость выбора протокола управления: Отсутствие встроенного приёмника позволяло установить любой внешний приёмник: TBS Crossfire, ELRS, Futaba, DSMX, Flysky и другие. Единственное ограничение — совместимость с протоколами SBUS, PPM или CRSF. — Защита от переполюсовки: Встроенная схема защиты исключала выход контроллера из строя при случайном неправильном подключении аккумулятора — критическое улучшение по сравнению с предыдущими поколениями. — VTX-управление через TX1: Наличие свободного UART-порта (TX1) позволяло подключать совместимые видеопередатчики (например, TBS Unify PRO Nano 5.8G) и управлять их настройками (канал, мощность) непосредственно через Betaflight OSD или LUA-скрипты на передатчике. — Совместимость с Inductrix-рамами: Стандартный размер 26×26 мм и монтажные отверстия обеспечивали полную совместимость с рамами Blade Inductrix, Beta75 и другими Whoop-платформами. Технические характеристики — Процессор: STM32F411CEU6, ARM Cortex-M4, 100 МГц (разгон до 120 МГц) — Гироскоп: MPU6000 — ESC: MOSFET-ключи, 30 А непрерывно, Rds(on) 8.5 мОм @ 4.5 В — Прошивка: Betaflight 3.4.0 (таргет MATEKF411RX) — OSD: Интегрированный Betaflight OSD — Приёмник: Отсутствует, поддержка внешних Rx (SBUS, PPM, CRSF) — Размер: 26 × 26 мм — Вес: 3.7 г — Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop) — VTX Control: TX1 (UART1) — Защита: От переполюсовки — Совместимые рамы: Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой) Betaflight OSD — Интегрированный OSD с поддержкой настройки PID, фильтров и других параметров непосредственно с пульта. — Поддержка AIO-камер с видеовходом/видеовыходом (BETAFPV H02, FX806TC, VM275, FX805, Eachine XT02 и аналоги). — Важно: Датчик тока отсутствует, отображаемое значение ампер некорректно. Подключение внешнего приёмника — Контроллер поддерживает подключение внешних приёмников с выходными протоколами SBUS, PPM, CRSF и др. — Рекомендуется использовать свободные UART-порты в соответствии со схемой распиновки. — Подробная инструкция по подключению отсутствует в документации (раздел "todo"). Область применения — Сборка кастомных brushed Whoop-дронов с возможностью выбора протокола управления под существующий парк передатчиков. — Создание высокопроизводительных Whoop-сборок с использованием мощных моторов 8×20 / 8.5×20. — Интеграция с внешними приёмниками TBS Crossfire или ELRS для повышенной дальности и помехоустойчивости. — Замена устаревших контроллеров F3 на более производительную F4-платформу. Комплектация поставки — Полётный контроллер F4 OSD Brushed Flight Controller (No Rx + OSD) — 1 шт. (кабель питания PH-JST 2.0 55 мм припаян) — Винты M1.2×4 мм (для рамы Inductrix) — 4 шт. — Винты M1.4×5 мм (для рамы Beta75 и других 75 мм рам) — 4 шт. — Антивибрационные резиновые демпферы — 4 шт. Варианты исполнения (доступные опции) — Данная модель снята с производства. — Для новых сборок и проектов рекомендуется использовать актуальные версии с интегрированными приёмниками: — F4 Brushed Flight Controller (Frsky Rx + OSD) — F4 Brushed Flight Controller (SPI Futaba Rx + OSD) — F4 Brushed Flight Controller (DSMX Rx + OSD) |
