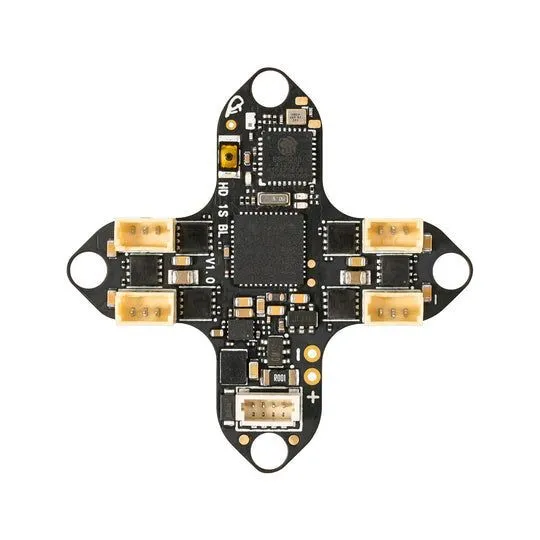

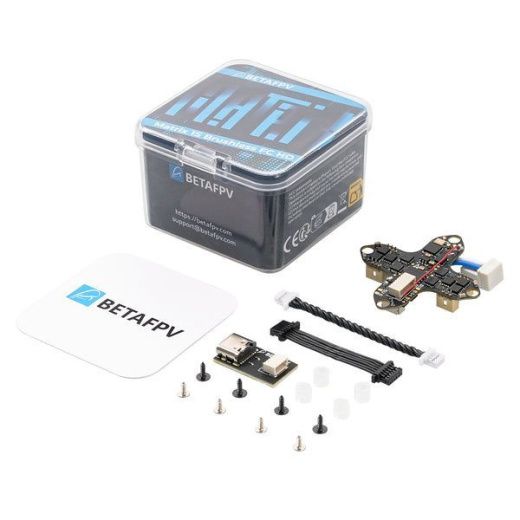

Полетный контроллер BETAFPV Matrix 1S 3IN1
Характеристики
Быстрые сроки поставки
Полетный контроллер BETAFPV Matrix 1S 3IN1
#PROP_TITLE#
—
#PROP_VALUE#
|

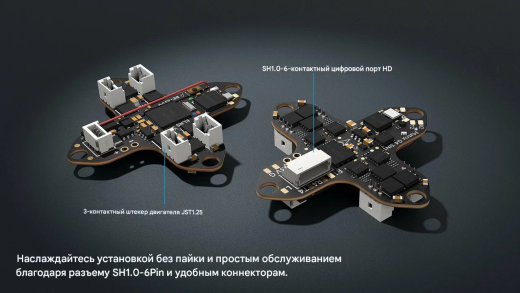

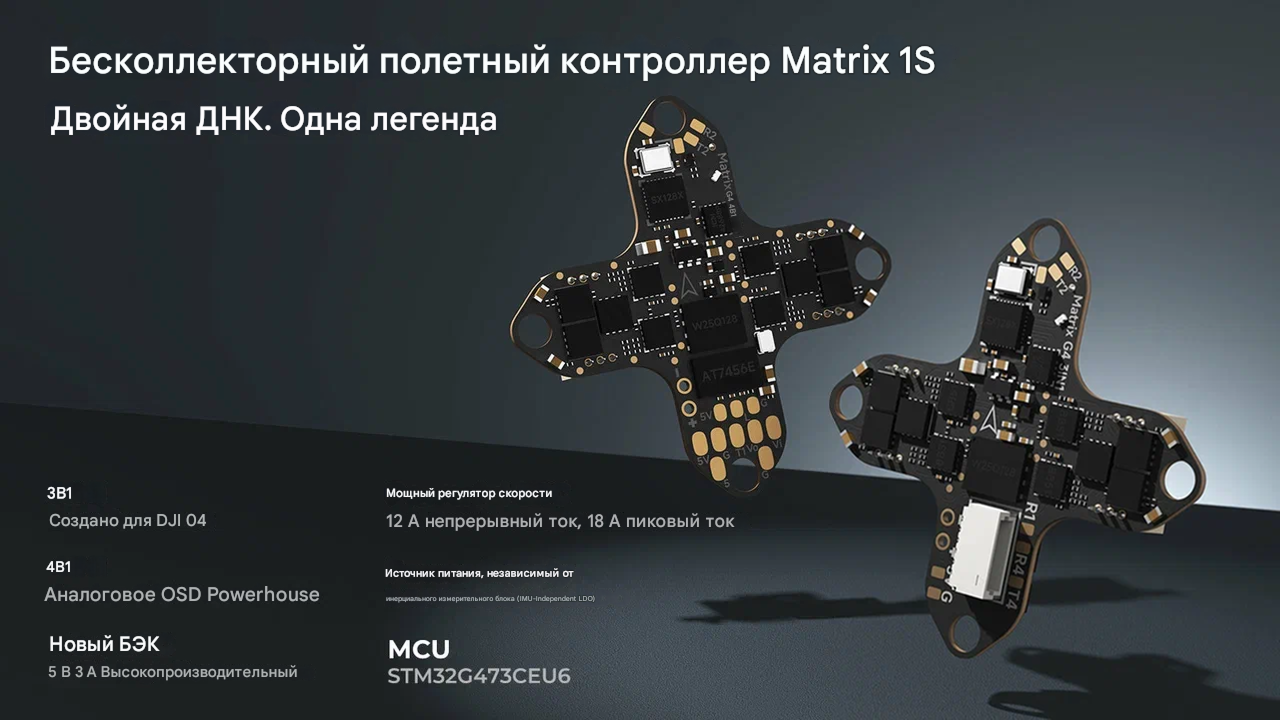

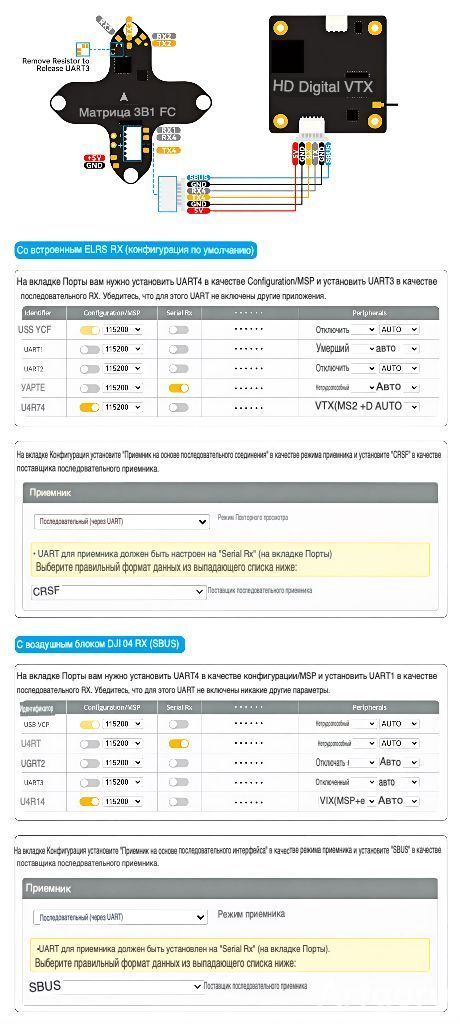

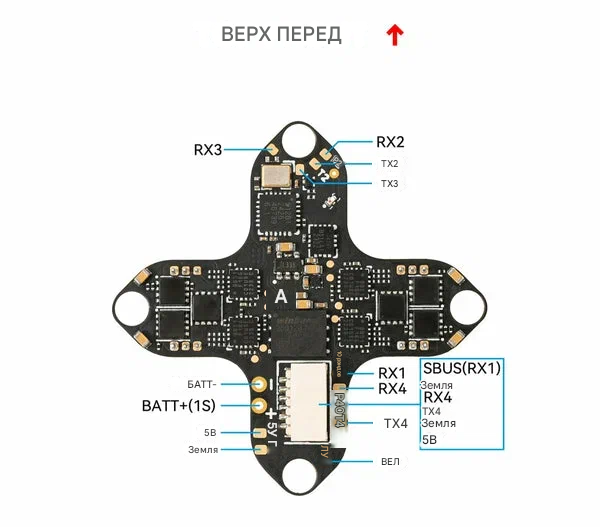

Полетный контроллер Matrix 1S 3IN1 (ICM42688P) — это специализированная AIO-плата для создания 1S whoop-дронов с цифровыми HD-системами, такими как DJI O4. Архитектура «3 в 1» включает полетный контроллер, мощные 12A ESC и встроенный ELRS 2.4G приемник. Ключевой особенностью является высокопроизводительный гироскоп ICM42688P (с частотой опроса до 8 кГц) и наличие разъема SH1.0-6Pin для прямого, беспаечного подключения цифрового VTX, что обеспечивает максимально чистую сборку, минимальный вес и рекордную отзывчивость для цифровых гоночных whoop. Общие характеристики — Тип: AIO (All-In-One) полетный контроллер для бесколлекторных моторов — Модель: Matrix 1S Brushless Flight Controller — Версия: 3IN1 (FC + ESC + ELRS RX), гироскоп ICM42688P — Назначение: Сборка 1S whoop-дронов с цифровыми HD-системами (DJI O4, Avatar) — Ключевая особенность: Высокочастотный гироскоп ICM42688P и разъем для прямого подключения HD VTX — Совместимость по креплению: 25.5x25.5 мм — Целевая аудитория: Пилоты, использующие цифровые FPV-системы (DJI, Walksnail, HDZero) — Прошивка из коробки: Betaflight_4.5.1_BETAFPVG473 Ключевые особенности — Оптимизация под цифровые HD-системы: Наличие порта SH1.0-6Pin позволяет подключить цифровой VTX (например, DJI O4 Air Unit) без пайки, обеспечивая аккуратную сборку и удобство обслуживания. — Высокопроизводительный гироскоп: ICM42688P с поддержкой частоты опроса до 8 кГц обеспечивает максимальную точность и скорость обработки данных для агрессивного пилотирования. — Отсутствие OSD: Плата не имеет встроенного аналогового OSD, так как телеметрия в цифровых системах передается по отдельному каналу, что снижает вес и упрощает конструкцию. — Усиленная схема питания: Мощный BEC и индивидуальное питание для гироскопа гарантируют стабильную работу чувствительной электроники даже при высоких нагрузках. — Готовность к установке (Plug & Play): Разъемы для моторов (JST1.25) и предустановленный ELRS приемник минимизируют время и сложность сборки. Технические характеристики — Микропроцессор (MCU): STM32G473CEU6 (168 МГц, ARM Cortex-M4) — Гироскоп/Акселерометр (IMU): ICM42688P (частота опроса до 8 кГц) — Встроенный приемник (RX): Serial ELRS 2.4GHz (прошивка V3.4.3, протокол CRSF) — OSD: Отсутствует (не требуется для цифровых систем) — Память Blackbox: 16 МБ — ESC: 12А непрерывный, 18А пиковый (только для 1S LiPo) — Протоколы ESC: DSHOT300, DSHOT600 — BEC: 5V / 3A (усиленный) — Разъем питания: BT2.0 — Разъем USB: SH1.0-4Pin (требуется переходник в комплекте) — Порт для HD VTX: SH1.0-6Pin (HD Digital VTX Port) — Порты UART: UART1 (RX Only/SBUS), UART2 (свободный), UART3 (под встроенный ELRS RX), UART4 (свободный / для HD MSP) — Габариты (ШxД): 25.5 x 25.5 мм — Толщина платы: 1 мм — Вес (без разъема аккумулятора): 3.8±0.1 г — Вес (с разъемом аккумулятора BT2.0): 4.2±0.1 г Область применения — Сборка высококлассных цифровых 1S whoop-дронов для гонок (например, на базе Meteor65/75 Pro O4). — Создание легких HD-фристайл дронов для полетов в помещении и на улице. — Апгрейд существующих платформ на цифровое видео. Комплектация — Плата Matrix 1S Brushless Flight Controller (3IN1, ICM42688P) ×1 — Адаптер Type-C на SH1.0 ×1 — Адаптерный кабель SH1.0-4Pin ×1 — Адаптерный кабель SH1.0-6Pin (для HD VTX) ×1 — Винты M1.2x4 мм (самонарезающие) ×4 — Винты M1.4x5 мм (самонарезающие) ×4 — Демпферы (противовибрационные шарики) ×4 Варианты исполнения (доступные опции) Данная плата является частью линейки Matrix 1S. Доступны и другие версии: Matrix 1S 4IN1 (для аналоговых систем со встроенным OSD) и Matrix 1S 3IN1 (с гироскопом BMI270). Версия с гироскопом BMI270 требует другой прошивки Betaflight. Конкретную конфигурацию, совместимую с вашей видеосистемой и требованиями, можно выбрать при запросе коммерческого предложения (КП). |
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Оставить заявку на нашем сайте и наш менеджер свяжется с вами для обсуждения поставки нужной продукции.
- Отправить заявку на нашу почту market@kmtx.ru или позвонить по номеру +7 (499) 450-38-48 для обсуждения поставки нужной продукции.
КОМТЕХ не работает с физическими лицами. Оплата заказов производится только безналичным расчетом по выставленным счетам.
Благодаря сотрудничеству с ведущими транспортными компаниями, осуществляющими доставку по всей России, мы берем на себя бесплатное логистическое сопровождение готовых изделий и заготовок в любую точку страны.
При оформлении заказа Вы можете выбрать наиболее удобный для Вас способ доставки:
- 1. Забрать товар с нашего склада самостоятельно
- 2. Заказать отправку товара такими службами доставки, как «DPD», «КСЕ», «Мэйджор Экспресс» или «Деловые линии»
- 3. Заказать доставку любым грузоперевозчиком, условиям работы которого вы доверяете.
