Полетный контроллер BETAFPV Matrix 1S 3IN1 (BMI270)
Характеристики
Быстрые сроки поставки
Полетный контроллер BETAFPV Matrix 1S 3IN1 (BMI270)
#PROP_TITLE#
—
#PROP_VALUE#
|

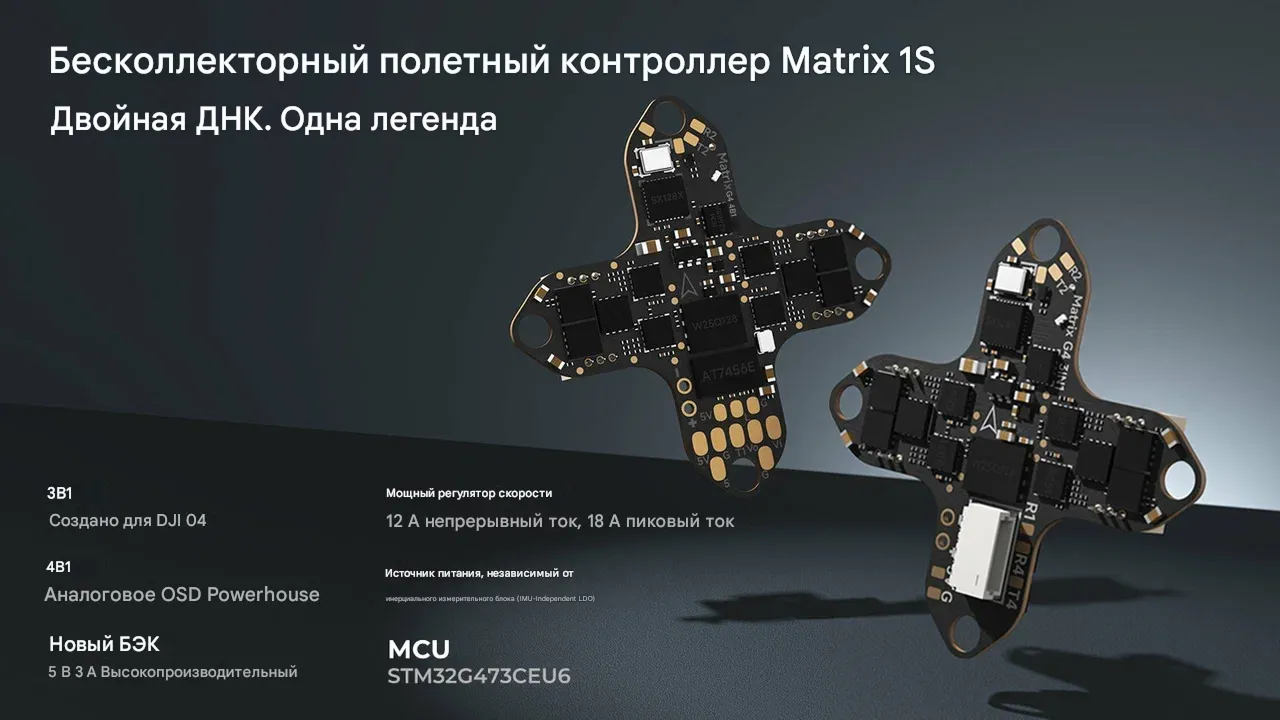

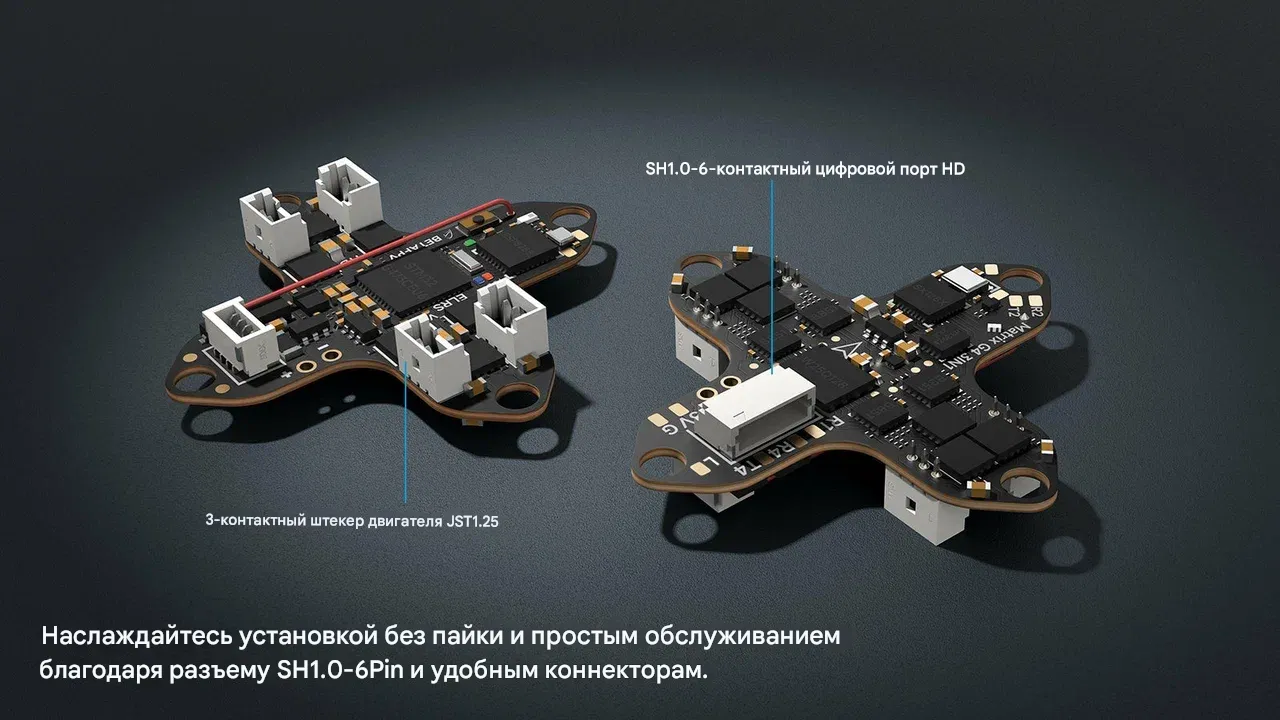

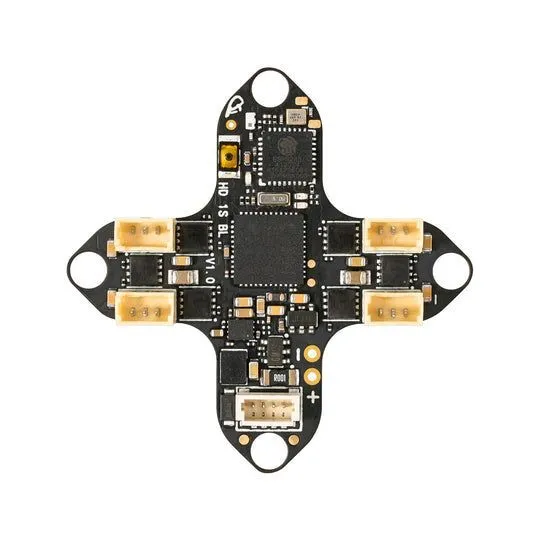

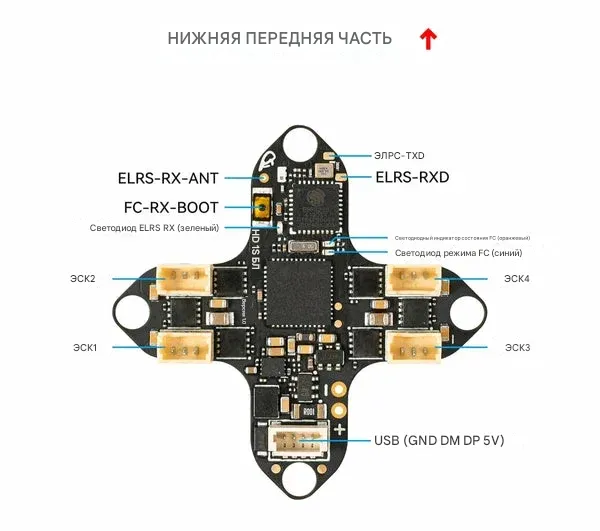

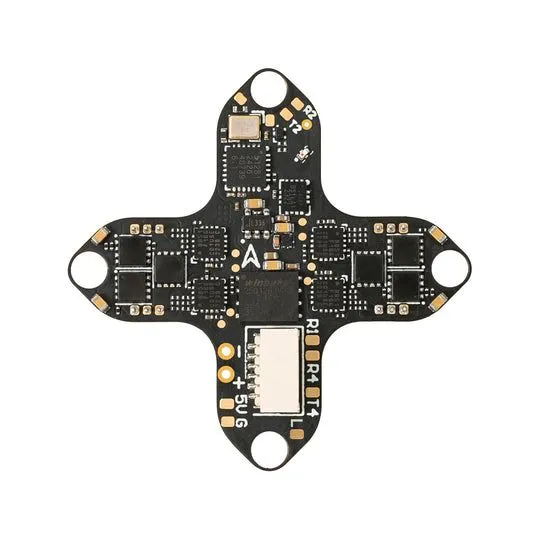

Полетный контроллер Matrix 1S 3IN1 (BMI270) — это AIO-плата для цифровых 1S whoop-дронов, отличающаяся от других версий установкой гироскопа BMI270. Эта энергоэффективная и надежная версия сохраняет все преимущества архитектуры 3IN1: интеграцию FC, 12A ESC и ELRS 2.4G приемника, а также разъем для беспаечного подключения HD VTX. Плата предназначена для пилотов, ценящих стабильность, и требует внимания при выборе прошивки из-за отличий в сенсоре по сравнению с версией на ICM42688P. Общие характеристики — Тип: AIO (All-In-One) полетный контроллер для бесколлекторных моторов — Модель: Matrix 1S Brushless Flight Controller — Версия: 3IN1 (FC + ESC + ELRS RX), гироскоп BMI270 — Назначение: Сборка 1S whoop-дронов с цифровыми HD-системами (DJI O4, Avatar) — Ключевая особенность: Гироскоп BMI270 и разъем для прямого подключения HD VTX — Совместимость по креплению: 25.5x25.5 мм — Целевая аудитория: Пилоты цифровых систем, ориентированные на надежность и совместимость — Критически важное примечание: Требует прошивки, совместимой с гироскопом BMI270. Ключевые особенности — Цифровая оптимизация с разъемом HD VTX: Как и версия с ICM42688P, имеет порт SH1.0-6Pin для простого подключения цифровых видеопередатчиков (DJI O4), что исключает необходимость пайки. — Гироскоп BMI270: Установлен энергоэффективный и надежный гироскоп BMI270 с частотой опроса до 3.2 кГц. Перед прошивкой обязательно необходимо убедиться в выборе корректной версии прошивки для этого сенсора. — Отсутствие встроенного OSD: Соответствует концепции плат для цифровых систем, где телеметрия передается по другим каналам, что снижает общий вес. — Упрощенная сборка: Наличие разъемов для моторов и предустановленный ELRS 2.4G приемник ускоряют процесс постройки дрона. — Надежная силовая часть: Мощные ESC (12A continuous, 18A peak) и усиленный BEC обеспечивают стабильную работу всех компонентов. Технические характеристики — Микропроцессор (MCU): STM32G473CEU6 (168 МГц, ARM Cortex-M4) — Гироскоп/Акселерометр (IMU): BMI270 (частота опроса до 3.2 кГц) — Встроенный приемник (RX): Serial ELRS 2.4GHz (прошивка V3.4.3, протокол CRSF) — OSD: Отсутствует — Память Blackbox: 16 МБ — ESC: 12А непрерывный, 18А пиковый (только для 1S LiPo) — Протоколы ESC: DSHOT300, DSHOT600 — BEC: 5V / 3A (усиленный) — Разъем питания: BT2.0 — Разъем USB: SH1.0-4Pin (требуется переходник в комплекте) — Порт для HD VTX: SH1.0-6Pin (HD Digital VTX Port) — Порты UART: UART1 (RX Only/SBUS), UART2 (свободный), UART3 (под встроенный ELRS RX), UART4 (свободный / для HD MSP) — Габариты (ШxД): 25.5 x 25.5 мм — Толщина платы: 1 мм — Вес (без разъема аккумулятора): 3.8±0.1 г (ориентировочно) — Вес (с разъемом аккумулятора BT2.0): 4.2±0.1 г (ориентировочно) Область применения — Сборка цифровых 1S whoop-дронов, где приоритетом является надежность и совместимость с определенными версиями прошивки. — Создание HD-дронов для рекреационных полётов и фристайла. — Проекты, где используется прошивка, оптимизированная или требующая гироскоп BMI270. Комплектация — Плата Matrix 1S Brushless Flight Controller (3IN1, BMI270) ×1 — Адаптер Type-C на SH1.0 ×1 — Адаптерный кабель SH1.0-4Pin ×1 — Адаптерный кабель SH1.0-6Pin (для HD VTX) ×1 — Винты M1.2x4 мм (самонарезающие) ×4 — Винты M1.4x5 мм (самонарезающие) ×4 — Демпферы (противовибрационные шарики) ×4 Варианты исполнения (доступные опции) Данная плата является частью линейки Matrix 1S. Она отличается от Matrix 1S 3IN1 (с гироскопом ICM42688P) типом установленного гироскопа, что критично для выбора прошивки. Также доступна версия Matrix 1S 4IN1 для аналоговых систем. Конкретную конфигурацию и тип гироскопа необходимо уточнять при запросе коммерческого предложения (КП). |
