Контроллер полёта Returner 3–8S F722 Betaflight

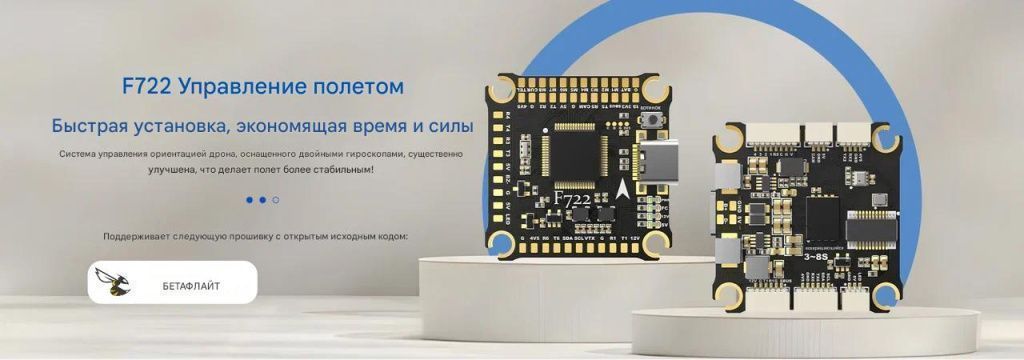

BrotherHobby F722 — современный полётный контроллер с двойным гироскопом, барометром и мощным 32-битным процессором


Полётный контроллер BrotherHobby F722 создан для профессиональных FPV-дронов, обеспечивая высокую стабильность, точное управление и широкие возможности подключения.
Контроллер оснащён производительным чипом STM32F722RET6, двумя гироскопами ICM42688, встроенным барометром, двумя независимыми BEC и поддерживает работу с 8 моторами — идеально подходит для мощных сборок, дронов для аэрофотосъёмки и фристайла.

Основные особенности

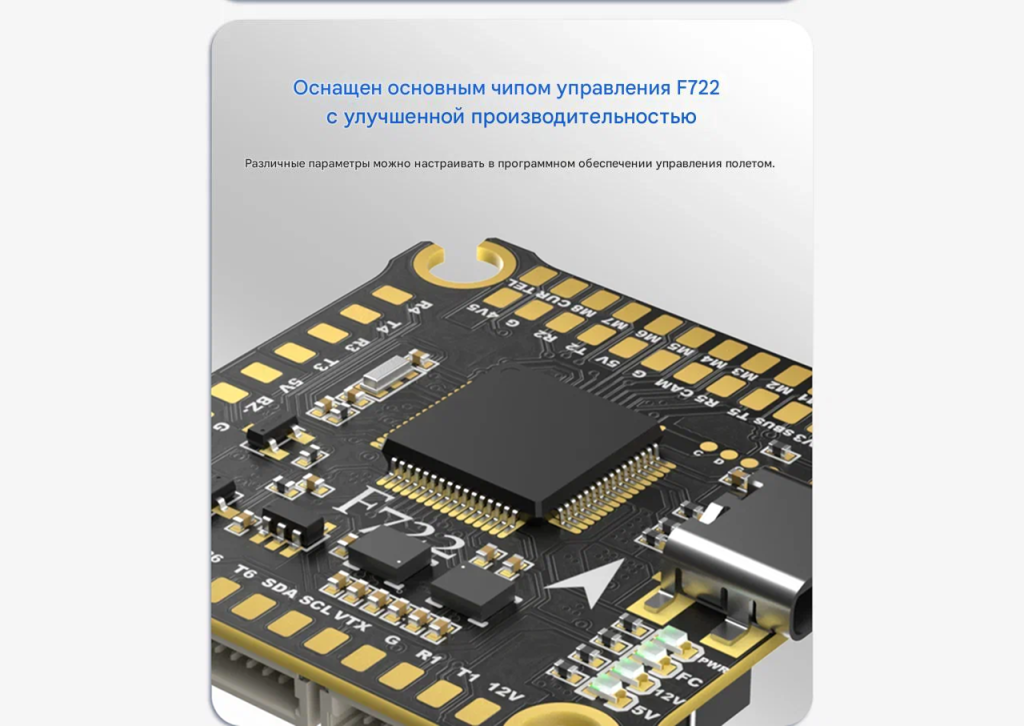

— Процессор STM32F722RET6 — 32-битный ARM-чип с высокой вычислительной мощностью, поддерживает точную настройку параметров в Betaflight.

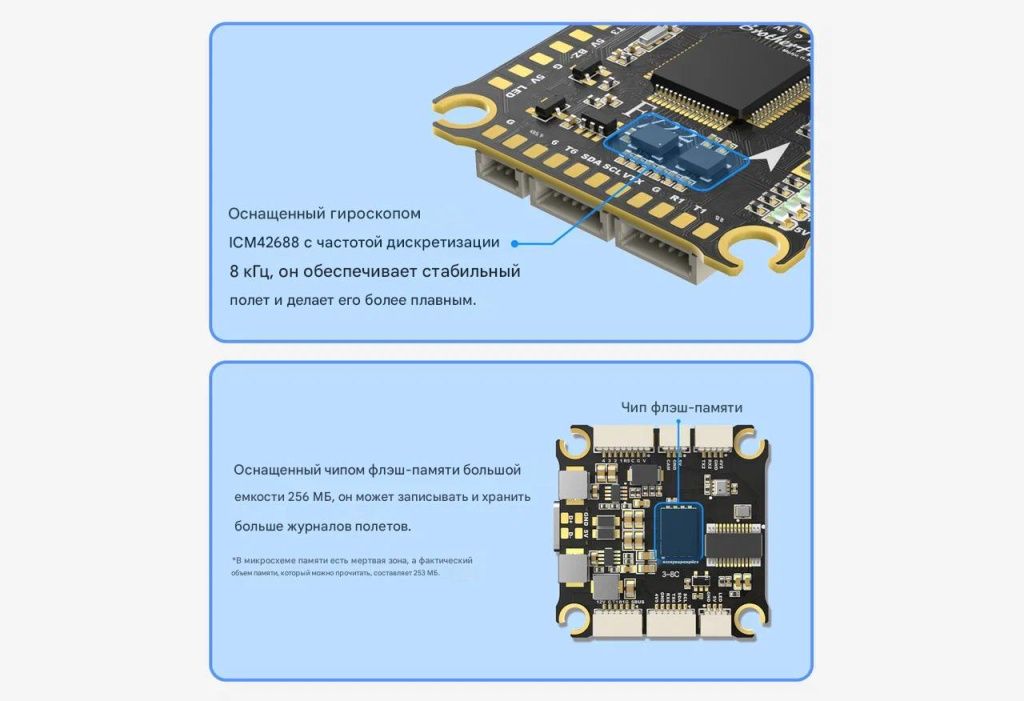

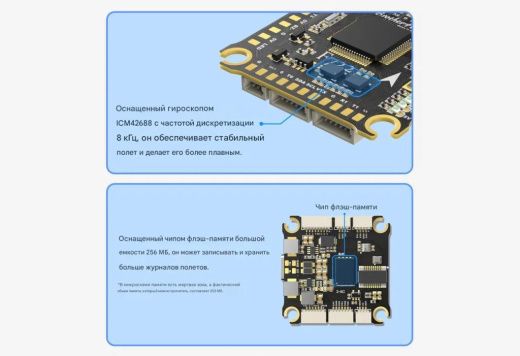

— Двойной гироскоп ICM-42688 с частотой опроса 8 кГц — обеспечивает плавный полёт и быструю реакцию на движения.

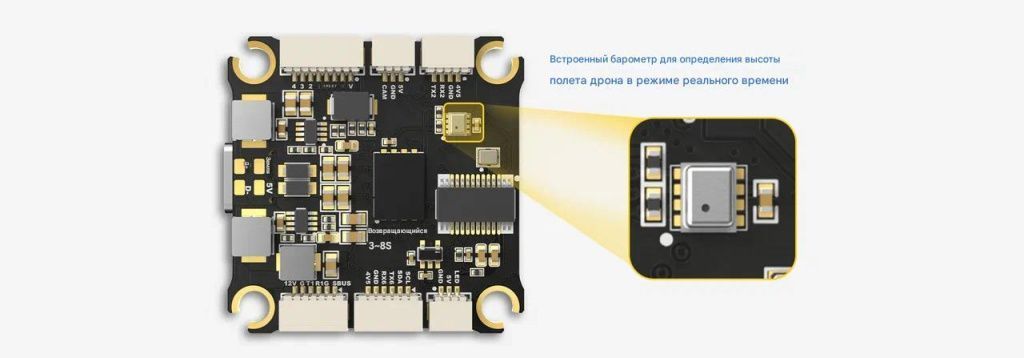

— Барометр SPL06-001 — фиксирует высоту дрона в реальном времени.
— Память 256 Мбит (≈253 МБ) — хранит логи полётов для анализа и настройки PID-профилей.

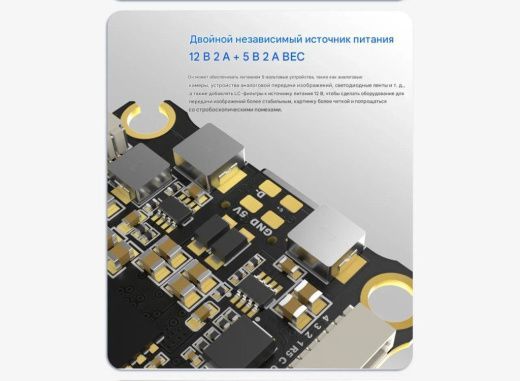

— Двойной BEC 12 V 2 A + 5 V 2 A — стабильное питание периферии (камера, передатчик, подсветка, GPS).
— LC-фильтры в цепи 12 В — чистое питание видеопередатчика без помех и мерцаний.

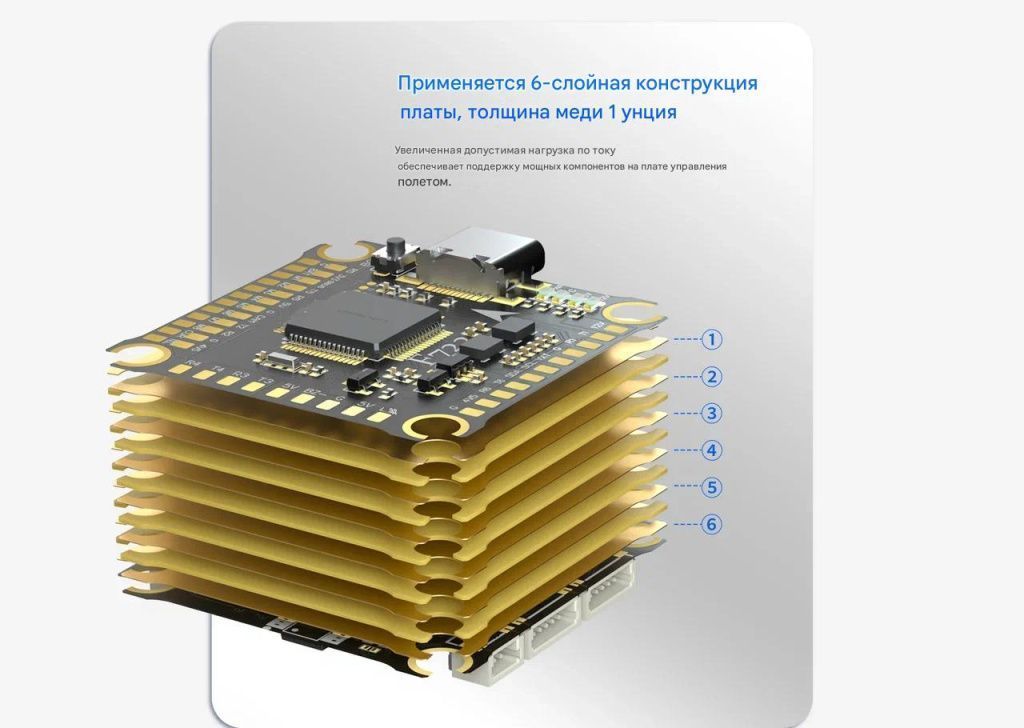

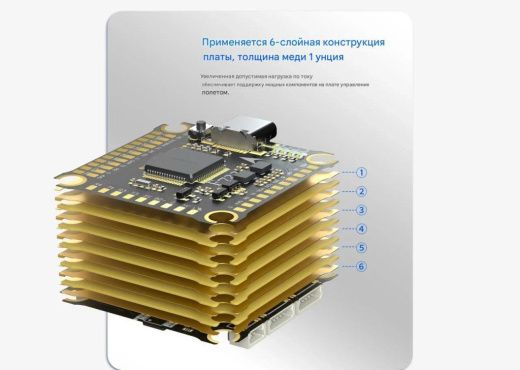

— 6-слойная плата с медным покрытием 1 oz — повышенная токопроводимость и надёжность при больших нагрузках.
— Поддержка DJI, GPS, LED, VTX, камеры и приёмников (SBUS, CRSF, DSMX и др.).
— Быстрое подключение ESC через 8-контактный шлейф или прямую пайку.
— Совместимость с Betaflight 4.5.1, OpenTX и другими прошивками на базе STM32F7X2.

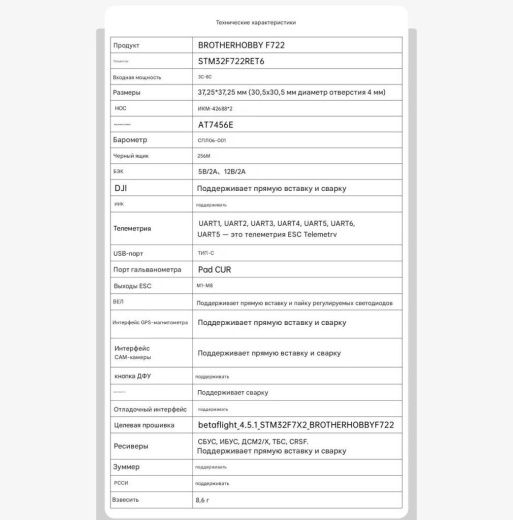

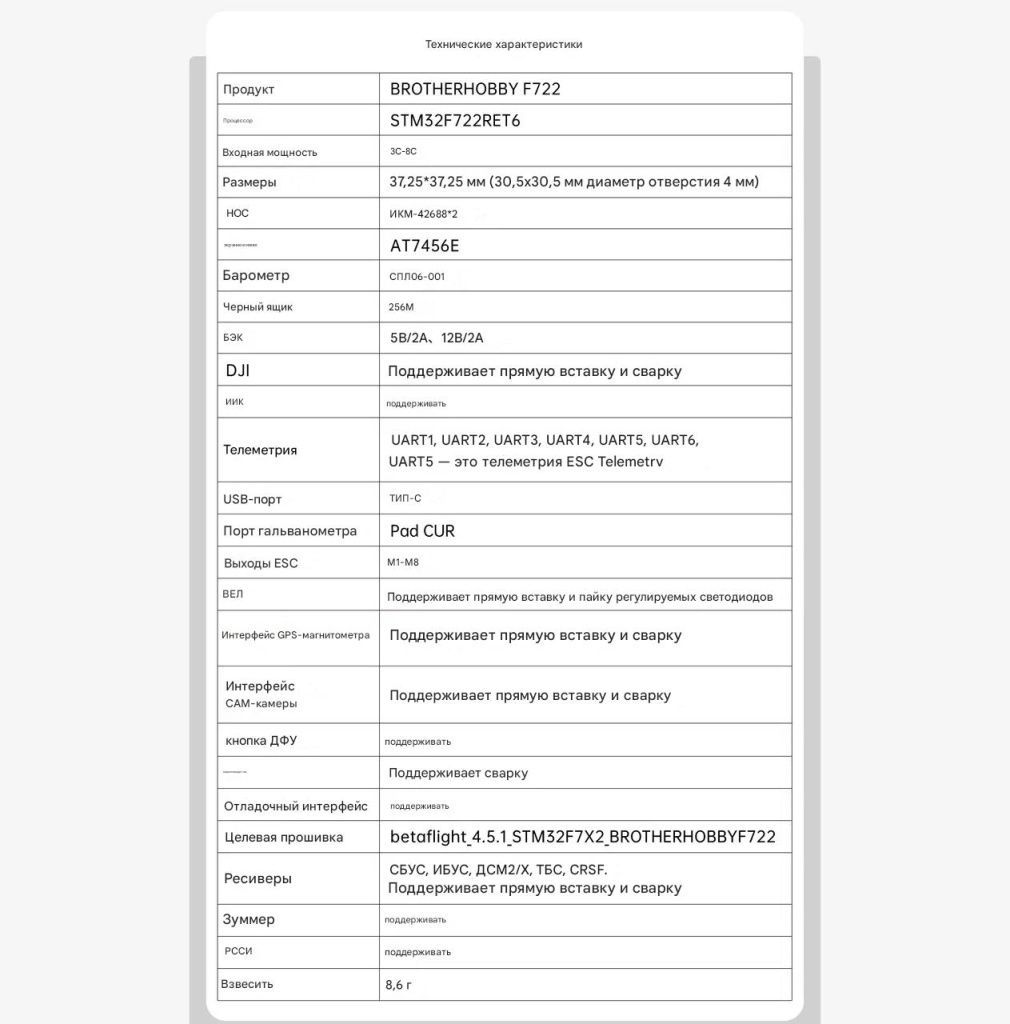

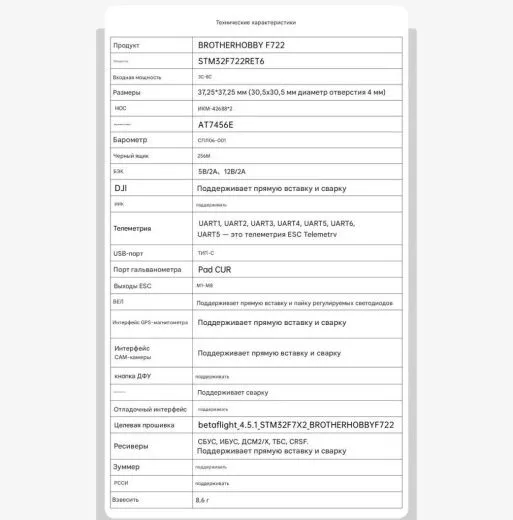

Технические характеристики

— Процессор (CPU): STM32F722RET6
— Питание: 3 S – 8 S LiPo
— Размер: 37.25 × 37.25 мм
— Монтаж: 30.5 × 30.5 мм (отверстия Ø 4 мм)
— IMU: 2 × ICM-42688 (гироскопы)
— OSD: AT7456E
— Барометр: SPL06-001
— Память (Blackbox): 256 Мбит
— BEC: 5 V / 2 A и 12 V / 2 A
— Поддержка DJI: прямая установка или пайка
— Поддержка I²C: есть
— Телеметрия: UART1 – UART6 (UART5 — телеметрия ESC)
— Порт USB: Type-C
— Токовый датчик: Pad CUR
— Выходы ESC: M1 – M8
— Подключение LED, GPS, VTX, камеры: через разъёмы или пайку
— Поддержка приёмников: SBUS, IBUS, DSMX, TBS Crossfire, CRSF
— Прошивка: betaflight_4.5.1_STM32F7X2_BROTHERHOBBYF722
— Вес: 8.6 г

Функциональные возможности

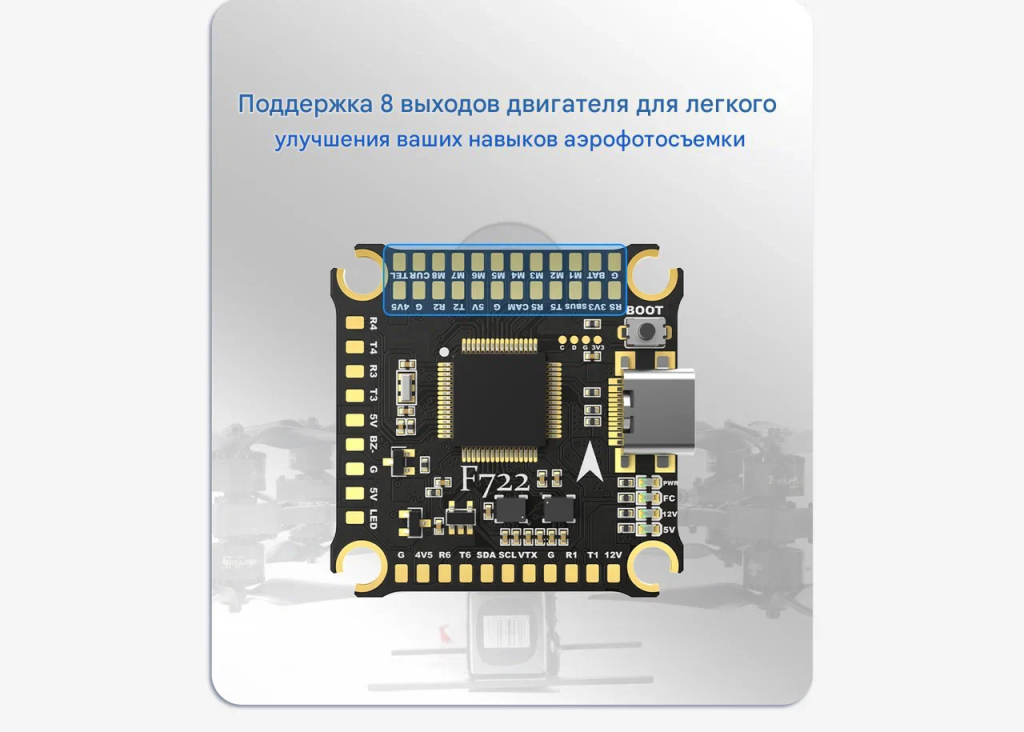

— Поддержка до 8 моторных выходов — возможность использования в октакоптерах.
— Быстрая настройка всех параметров в Betaflight Configurator.
— Поддержка телеметрии ESC и мониторинга тока.
— Встроенная поддержка буззера, RSSI и LED-подсветки.
— Возможность прямого подключения DJI Air Unit, GPS-модуля и камеры без пайки.
— Функция DFU-кнопки для обновления прошивки.
— Оптимизированная разводка — минимизация помех и чистое питание периферии.

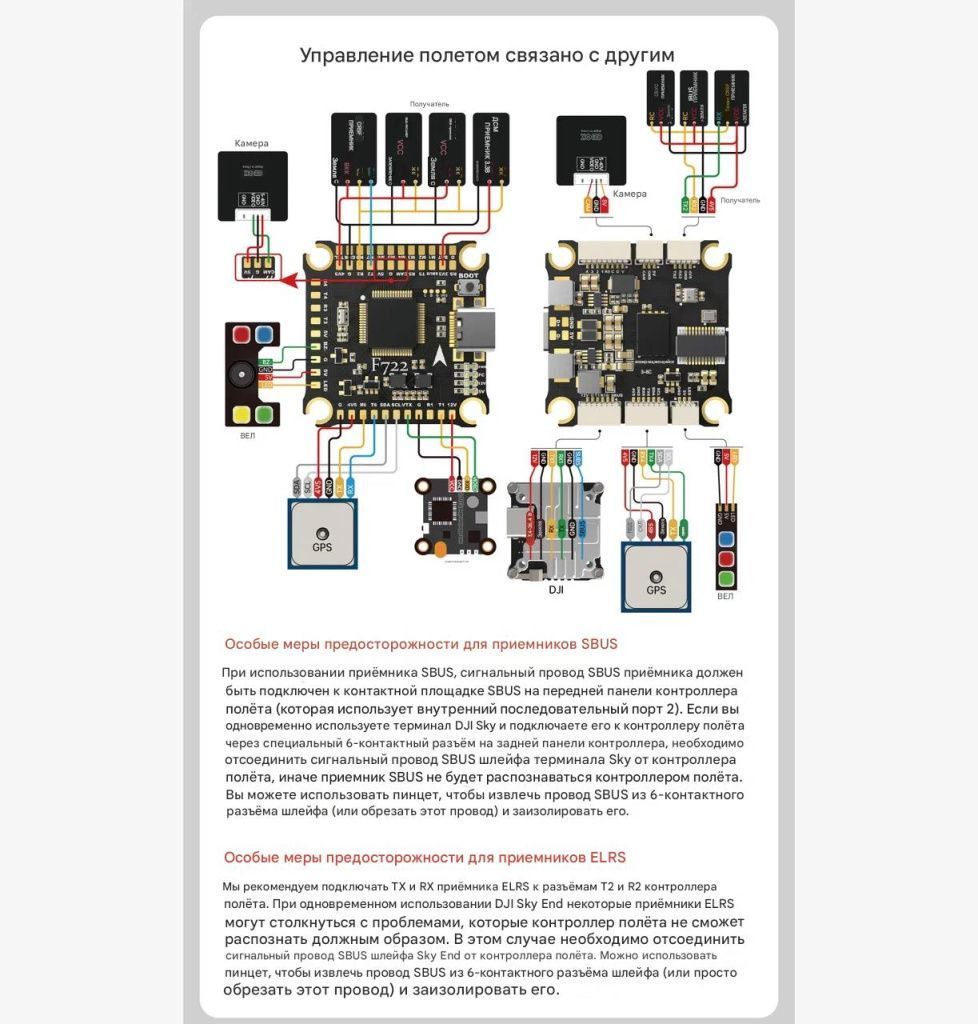

Инструкции по подключению

Связка с ESC:
Подключите 8-контактный шлейф между полётным контроллером и 4-в-1 ESC.
При необходимости можно припаять провода напрямую:

— M1–M4 — входы дросселя ESC № 1–4
— TEL — телеметрия ESC
— CUR — выход датчика тока
— GND — общий минус
— VCC — контроль напряжения батареи (VBAT)

Приёмники:
— SBUS: подключение к порту SBUS на лицевой стороне платы (UART2).
— При совместном использовании с DJI необходимо отключить SBUS-провод DJI-кабеля, чтобы избежать конфликта сигналов.
— ELRS: рекомендуется подключать к T2 / R2. При совместном использовании с DJI также требуется отключение SBUS-провода DJI-шлейфа.

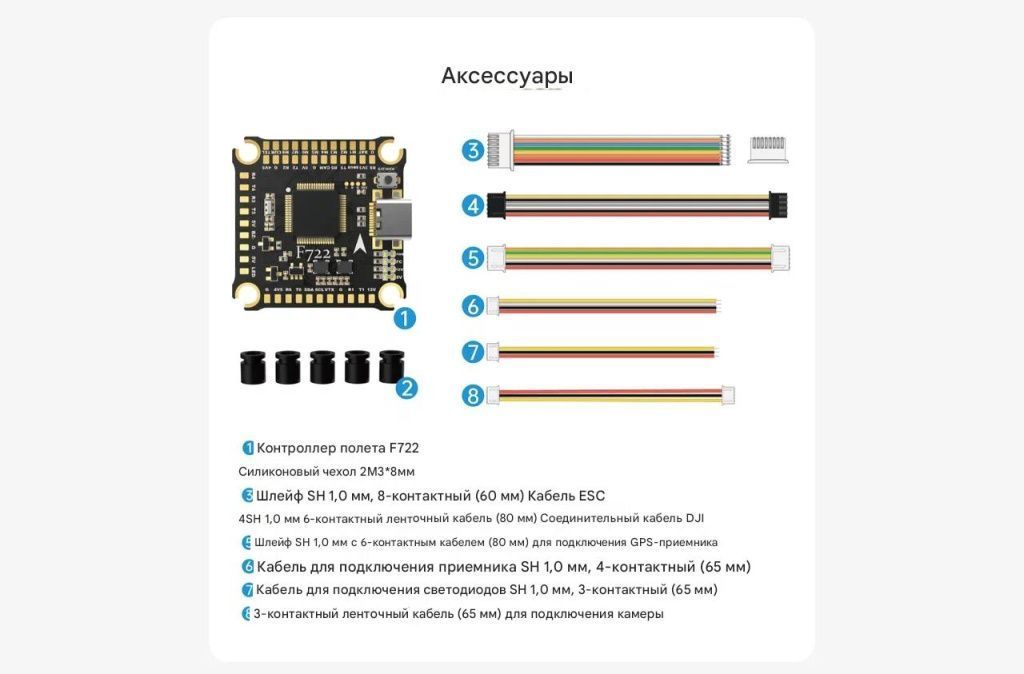

Комплектация

— Полётный контроллер BrotherHobby F722 × 1
— Силиконовые стойки M3 × 8 мм × 4
— Кабель ESC (8-pin, 60 мм)
— Кабель DJI (6-pin, 80 мм)
— Кабель GPS (6-pin, 80 мм)
— Кабель приёмника (4-pin, 65 мм)
— Кабель LED (3-pin, 65 мм)
— Кабель камеры (3-pin, 65 мм)

Ключевые преимущества

— Высокоточный двойной гироскоп для стабильного полёта.
— Чёткая видеосвязь без полос и наводок благодаря LC-фильтрам.
— Поддержка всех популярных систем FPV и телеметрии.
— Простая установка и интеграция с любыми 4-в-1 ESC.
— Надёжная защита от перегрузок и чистое питание периферии.
— Поддержка Betaflight, DJI, Crossfire, GPS, LED и других модулей.

Резюме

BrotherHobby F722 — мощный и надёжный полётный контроллер, созданный для FPV-дронов нового поколения.
Он сочетает в себе производительность 32-битного процессора, высокоточный гироскоп, двойной BEC и расширенные возможности подключения.
Отличный выбор для пилотов, которым нужна максимальная стабильность, чистая картинка и точное управление при любом стиле полёта.
