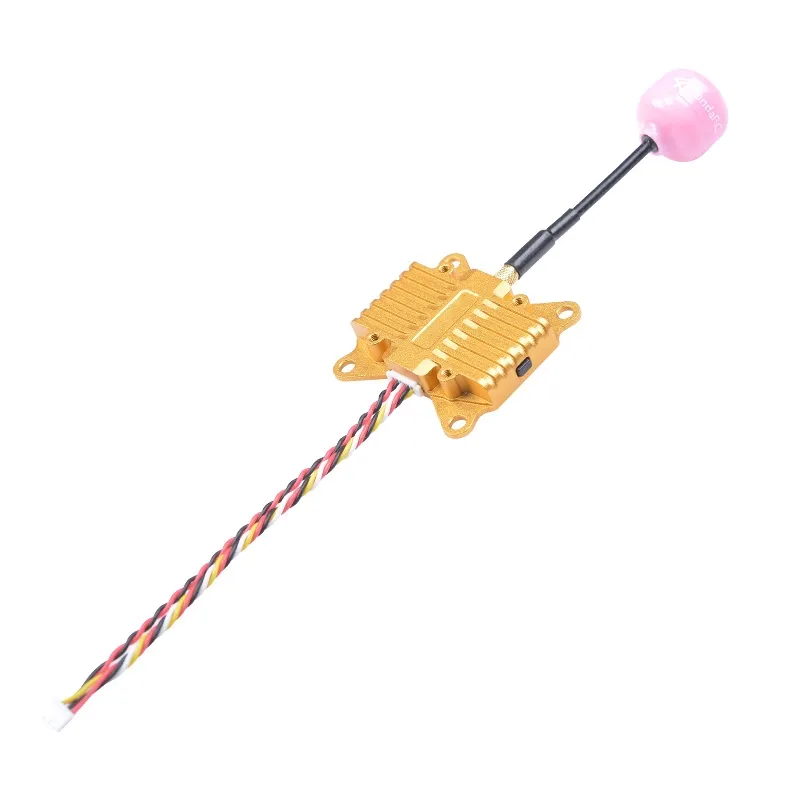

Видеопередатчик MAD PandaRC VT5804 BAT
Назначение
Видеопередатчик VT5804 BAT используется в FPV-дронах для стабильной передачи аналогового сигнала высокой мощности.
Отличается широким диапазоном частот, настраиваемой мощностью и поддержкой управления через OSD.
Основные характеристики
— Модель: VT5804-BAT
— Выходная мощность: 0 / 25 / 400 / 800 / 1500 / 2500 мВт
— Входное напряжение: 6 – 36 В
— Потребляемый ток:
< 450 мА при 12 В и 800 мВт
< 850 мА при 12 В и 2500 мВт
— Количество каналов: 40 (диапазоны A / B / E / F / R)
— Интерфейс антенны: MMCX
— Отверстия для монтажа: 30,5×30,5 мм и 20×20 мм
— Видео формат: NTSC / PAL (автоматическое определение)
— Размеры: 38 × 36,5 × 7,2 мм
— Вес: 11 г (без основной платы)
Функциональные возможности
— Встроенная функция самотестирования мощности — проверка исправности передатчика при включении
— Функция блокировки частоты — предотвращает помехи при запуске
— Поддержка OSD-настройки через полётный контроллер
— Возможность ручной регулировки каналов и мощности с помощью кнопки
Режимы управления
1. Управление кнопкой:
• короткое нажатие — смена канала (CH1–CH8);
• удержание 2 секунды — выбор диапазона (A–L);
• удержание 6 секунд — выбор уровня мощности.
2. Управление через OSD:
• подключение видеовыхода VTx к свободному UART (TX) на полётном контроллере;
• настройка порта в Betaflight / INAV через меню Ports → Peripherals → VTX (SmartAudio или Tramp).
Комплект поставки
— Видеопередатчик VT5804 BAT — 1 шт.
— Антенна MMCX — 1 шт.
— Переходник SMA–MMCX — 1 шт.
— Кабели питания — 2 шт.
Важно
— Перед подачей питания убедитесь, что антенна подключена — работа без антенны может повредить передатчик.
— Соблюдайте полярность и допустимый диапазон напряжений (6–36 В).
— Не прикасайтесь к передатчику после длительной работы — возможен нагрев.
— Используйте антенну с низким КСВ и высоким усилением для увеличения дальности передачи.
— Избегайте электростатических разрядов (ESD) при установке и пайке.
