Контроллер скорости SUMMIT XHV Series — ESC до 11.5 кВт для мощных моделей

Питание:
— 5S–14S LiPo
— Поддержка входного питания от 5S до 14S LiPo

Назначение:
— Для 3D-самолётов и беспилотников с фиксированным крылом (Fixed Wing UAV)

Особенности серии SUMMIT XHV

— Новое поколение 32-битной ARM-системы привода
— Частота управления до 48 МГц
— Максимальная скорость до 510 K eRPM
— Высокопроизводительные MOSFET-транзисторы в корпусе TOLL, высокая стабильность
— Отличные характеристики привода, поддержка моторов серии GA (до 28 полюсов)
— Корпус из цельного алюминия (CNC) со встроенным вентилятором
— Возможность установки внешнего вентилятора (фиксированный интерфейс)
— Компактная конструкция со встроенными конденсаторами
— Поддержка синусоидального режима (SINE Mode) с рекуперацией энергии
— Поддержка рекуперативного торможения
— Возможность настройки направления вращения и двунаправленного режима
— Множественные защиты: по сигналу газа, напряжению, току, температуре, низким оборота RPM
— 100 % тестирование под нагрузкой, соответствие стандарту ISO 9001:2015
— Эффективное управление крутящим моментом, предотвращение Sync-Loss
— Поддержка режима Governor (для самолётов, Beta-версия) с обновлением прошивки

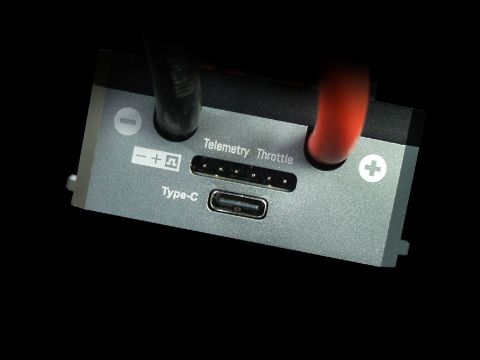

— Встроенный интерфейс USB Type-C для прошивки и программирования

Телеметрия и управление

— Поддержка протоколов SBus2 / EXBus / SRXL2
— Автоматическое определение протокола
— Переключение режимов полёта кнопкой Mode
— Режим по умолчанию — Freestyle
— Поддержка адаптивной телеметрии
— Программное обеспечение X-GOV / BLHeli32 Rev.Dualsky

Рекомендуемые конфигурации

— GA6000 + SUMMIT 180XHV — до 8 000 Вт
— GA8000 + SUMMIT 220XHV — до 11 500 Вт
— Входная мощность до 8.0 – 11.5 кВт
— Аналог бензиновых двигателей 70–120 см³
— Для 3D-самолётов и Fixed-Wing UAV

Физические параметры

SUMMIT 180XHV
— Постоянный ток: 180 А
— Питание: 5S–14S LiPo
— Вес (с проводами): 297 г
— Габариты: 109.3 × 53.2 × 25.6 мм

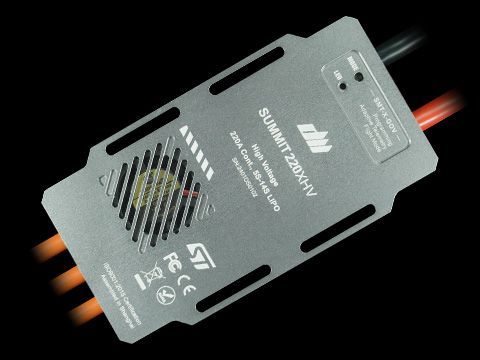

SUMMIT 220XHV
— Постоянный ток: 220 А
— Питание: 5S–14S LiPo
— Вес (с проводами): 300 г
— Габариты: 109.3 × 53.2 × 25.6 мм

Комплектация

SUMMIT 180XHV
— Вентилятор (40 мм)
— Кабель газа
— Кабель телеметрии

SUMMIT 220XHV
— Антиискровый разъём
— Винты (×4)

Схема подключения

— Антиискровой разъём
— Переключатель SUMMIT XHV
— Приёмное питание (4.8 – 8.4 В)
— Приёмник
— Программировочный кабель USB Type-C
— Подключение к ПК для настройки через ПО Summit XHV / X-GOV

Технические характеристики

— Модель: SUMMIT 180XHV — артикул 42286
— Модель: SUMMIT 220XHV — артикул 42281
— Размеры (Д × Ш × В): 109.3 × 53.2 × 25.6 мм
— Вес (с проводами): 180XHV — 297 г / 220XHV — 300 г
— Питание: 5S – 14S LiPo (18.5 – 51.8 В)
— Постоянный ток: 180 А / 220 А
— Пиковый ток: 235 А / 290 А
— Сопротивление (Ri): 180XHV — 1.13 мОм / 220XHV — 0.8 мОм (при 25 °C)
— Макс. скорость: до 510 K eRPM
— Сигнал и частота: PWM, до 450 Гц
— BEC: отсутствует
— Направление вращения: Normal / Reversed / Bidirectional
— Программирование: встроенный Type-C к ПК (ПО X-GOV APP и BLHeli32 Rev.Dualsky)
— Телеметрия: есть (автоопределение, SBus2, EXBus, SRXL2)
— Рекуперация энергии: включена по умолчанию
— Тормоз при остановке: регулируемый (по умолчанию выключен)
— Тайминг: программируемый (по умолчанию 22 °)
— Порог низкого напряжения: 3.00 В/элемент (по умолчанию)
— Режим полёта: по умолчанию Freestyle
— Защита от перегрева: включена (по умолчанию 140 °C)
— Степень защиты: IP3X
— Охлаждение: встроенный вентилятор 25 мм + возможность установки внешнего вентилятора
— Корпус: цельный алюминиевый CNC
— LED-индикатор: есть
— Входные провода: 8 AWG, 300 мм, AS150 (антиискровый разъём)
— Выходные провода: 10 AWG, 100 мм, DB6F
— Сигнальные провода: THR — JR 800 мм / TEL — JR 800 мм

Совместимые моторы

— Dualsky EA3 SE, HD3, GA6000(S), GA8000(S)
— Совместимы с моторами третьих производителей

Применение

— Входная мощность до 8.0 – 11.5 кВт
— Эквивалент двигателям 70 – 120 см³ (бензиновый аналог)
— Для 3D-самолётов и Fixed-Wing UAV
