Контроллер скорости SUMMIT XHV — регуляторы для 3D самолётов и UAV

Питание:
— 5S–14S LiPo
— Поддержка входного напряжения от 5S до 14S LiPo

Назначение:
— Для 3D самолётов и беспилотных летательных аппаратов (Fixed Wing UAV)

Особенности серии SUMMIT XHV
— Новое поколение 32-битной ARM-системы управления
— Частота работы до 48 МГц
— Максимальная скорость до 510K eRPM
— MOSFET’ы в корпусе TOLL с высокой производительностью и стабильностью
— Отличные характеристики привода мотора, поддержка моторов серии GA (до 28 полюсов)
— Цельнометаллический корпус из алюминия (CNC) с встроенным вентилятором
— Возможность установки внешнего вентилятора (фиксированный интерфейс)
— Компактная конструкция с встроенными конденсаторами
— Поддержка SINE-режима работы (синусоидальный сигнал, рекуперация энергии)
— Поддержка реверса и двунаправленного режима вращения
— Полная система защит: сигнал газа, напряжение, ток, температура, низкие обороты
— 100% нагрузочное тестирование, соответствие ISO9001:2015
— Высокий крутящий момент, предотвращение «Sync-Loss» (потери синхронизации)

Телеметрия и управление
— Поддержка протоколов телеметрии: SBus2, EXBus, SRXL2
— Автоматическое определение протокола
— Возможность переключения режимов полёта кнопкой Mode
— Режим по умолчанию: Freestyle
— Поддержка режима Governor (Beta) для самолётов (через обновление прошивки)

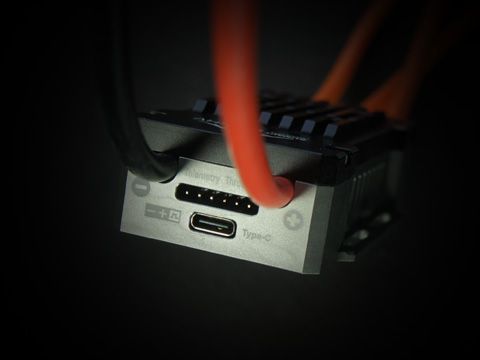

— Встроенный модуль Type-C для обновления прошивки и программирования
— Совместимость с программами X-GOV и BLHeli32_Rev.Dualsky
— Поддержка адаптивной телеметрии

Рекомендуемые конфигурации
— GA3500R + SUMMIT 130XHV — до 5800 Вт
— GA6000 + SUMMIT 160XHV — до 8000 Вт
— Мощность до 5.8–8.0 кВт, аналогично бензиновым двигателям класса 40–70 см³
— Применение: 3D-самолёты и фиксированные крылья (UAV)

Физические параметры
SUMMIT 130XHV
— Постоянный ток: 130 А
— Питание: 5S–14S LiPo
— Вес: 200 г (без аксессуаров)
— Отверстия под вентилятор: 30×30×10 мм
— Габариты: 91.3 × 43.2 × 23.1 мм

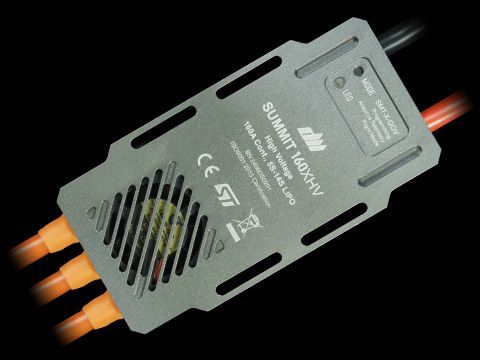

SUMMIT 160XHV
— Постоянный ток: 160 А
— Питание: 5S–14S LiPo
— Вес: 210 г (с проводами)
— Отверстия под вентилятор: 30×30×10 мм
— Габариты: 91.3 × 43.2 × 23.1 мм

Комплектация
SUMMIT 130XHV
— Вентилятор (30 мм)
— Кабель газа
— Кабель телеметрии

SUMMIT 160XHV
— Антиискровый разъём
— Винты
— Проводка

Схема подключения
— Антиискровой разъём
— Переключатель SUMMIT XHV
— Приёмник питания (4.8–8.4 В)
— Приёмник
— Программировочный кабель
— USB Type-C (через ПК)
— Программное обеспечение: Summit XHV / X-GOV

Технические характеристики
— Модель: SUMMIT 130XHV — артикул 42285
— Модель: SUMMIT 160XHV — артикул 42281
— Размеры (Д × Ш × В): 91.3 × 43.2 × 23.1 мм
— Вес (с проводами): 130XHV — 200 г / 160XHV — 210 г
— Поддержка батарей: 5S–14S LiPo (18.5–51.8 В)
— Постоянный ток: 130 А / 160 А
— Пиковый ток: 170 А / 210 А
— Сопротивление: 130XHV — 1.7 мОм / 160XHV — 1.2 мОм (при 25°C)
— Макс. скорость: до 510K eRPM
— Сигнал и частота: PWM, до 450 Гц
— BEC: отсутствует
— Направление вращения: Normal / Reversed / Bidirectional
— Программирование: встроенный Type-C к ПК (X-GOV APP, BLHeli32_Rev.Dualsky)
— Телеметрия: поддержка SBus2, EXBus, SRXL2 (автоопределение)
— Рекуперация энергии: есть (включена по умолчанию)
— Тормоз при остановке: программируемый (по умолчанию выключен)
— Тайминг: программируемый (по умолчанию 22°)
— Порог низкого напряжения: программируемый (3.00 В/элемент)
— Режим полёта: программируемый (по умолчанию Freestyle)
— Защита от перегрева: есть (по умолчанию 140°C)
— Степень защиты: IP3X
— Охлаждение: встроенный вентилятор 25 мм, поддержка внешнего
— Корпус: цельный алюминий CNC
— LED-индикатор: есть
— Провода питания: 10 AWG, 300 мм, XT90 (антиискровый разъём)
— Провода к мотору: 12 AWG, 100 мм (DB4F) / 10 AWG, 100 мм (DB6F)
— Провода сигналов: THR — JR 500 мм / TEL — JR 500 мм

Совместимые моторы
— Dualsky EA3 SE, HD3, GA MKII, DA V4
— CRS3000 MKII, CRS4000
— Совместимость с моторами сторонних производителей
