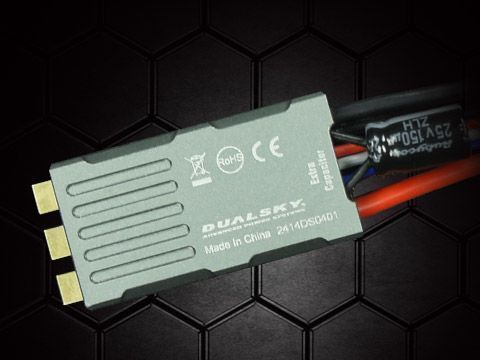

Контроллер скорости SUMMIT 30 SLIM — лёгкий ESC для F5K и мини-планеров

Питание:
— 2S–6S LiPo

Назначение:
— Для моделей классов F5K / P5B / RES (eRES), малых и средних электропланеров, самолётов 3D и спортивного типа, небольших F3A и беспилотников с фиксированным крылом (UAV / eVOL)

Характеристики UBEC
— Переключаемый тип BEC
— Выход: 6 В или 8 В
— Постоянный ток: 3 А
— Пиковый ток: 6 А (200% от номинала)
— Тип: Switching Mode (импульсный)
— Интегрированный UBEC высокой мощности

— Новое поколение 32-битной ARM-системы управления
— Частота работы до 48 МГц
— Максимальная скорость до 510K eRPM
— N-MOSFET с низким внутренним сопротивлением
— Многослойная печатная плата с низким сопротивлением и эффективным охлаждением
— Полный алюминиевый корпус CNC
— Компактный, лёгкий и тонкий дизайн
— Встроенные конденсаторы
— Поддержка режима синусоидальной работы (SINE) и рекуперативного торможения
— Возможность двунаправленного вращения
— Поддержка протоколов Multishot, Oneshot, Dshot, Proshot и PWM
— Совместимость с внешним модулем телеметрии (Telemetry Adapter, приобретается отдельно)
— Защиты: по сигналу газа, напряжению, току, температуре и низким оборотам
— Прошёл 100% нагрузочное тестирование

Программирование
— Подключение к ПК через USB LINK (Summit X)
— Совместимость с BLHeli32 Suite
— Автоматическая телеметрия (протокол KISS)
— Поддержка настройки через X-GOV

Параметры по умолчанию
— Направление вращения: Normal
— Тайминг: Auto
— Минимум газа: 1040
— Центр газа: 1500
— Максимум газа: 1960
— Защита от низкого напряжения: 3.00 В
— Тормоз при остановке: 100%
— Частота PWM: 24 кГц
— Мощность разгона: 50%
— Калибровка газа: включена
— Режим SINE: выключен
— Автотелеметрия: включена
— Beacon Delay: 20 мин

SUMMIT 30 SLIM — технические характеристики
— Модель: SUMMIT 30 SLIM.U6 / SUMMIT 30 SLIM.U8
— Артикулы: 42278 / 42279
— Размеры (Д × Ш × В): 46.5 × 15.3 × 5.7 мм
— Вес: 12 г (4.9 г без проводов)
— Питание: 2S–6S LiPo (7.4–22.2 В)
— Постоянный ток: 25 А
— Пиковый ток: 40 А
— Сопротивление: 2.4 мОм (при 25°C, между фазами, открыто)
— Максимальная скорость:
 • PWM 8kHz — 510K eRPM
 • Multishot 16kHz — 450K eRPM
 • Dshot 8kHz — 470K eRPM
 • Dshot 16kHz с SINE — 280K eRPM
— Сигнал: PWM (до 450 Гц), Oneshot, Dshot
— BEC: 3A постоянный / 6A пик, 6В или 8В, Switching Mode
— Направление вращения: Normal / Reversed / Bidirectional
— Программирование: через ПК (BLHeli32 Suite)
— Телеметрия: автоматическая, протокол KISS
— Рекуперация: есть (вкл. по умолчанию)
— Тормоз при остановке: 100%
— Тайминг: программируемый (16° по умолчанию)
— Порог низкого напряжения: 3.00 В/элемент
— Ускорение: программируемое (по умолчанию — максимум)
— Защита от перегрева: 140°C
— Пыле- и влагозащита: IP43
— Охлаждение: алюминиевый радиатор
— LED-индикатор: RGB
— Провода питания:
 • Вход: 20AWG, 80 мм, XT30M
 • Выход: 20AWG, 60 мм, DB2F
 • Сигнальный: JR 120 мм + 1 пин телеметрии

Совместимые моторы
— Dualsky EA V3
— Dualsky ECO V2
— Dualsky EG
— Dualsky Typhoon
— Совместимы с другими брендами моторов

Рекомендации по подбору

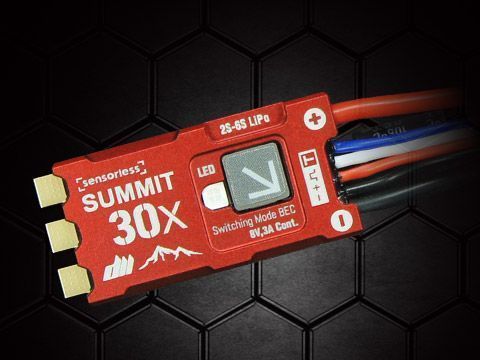

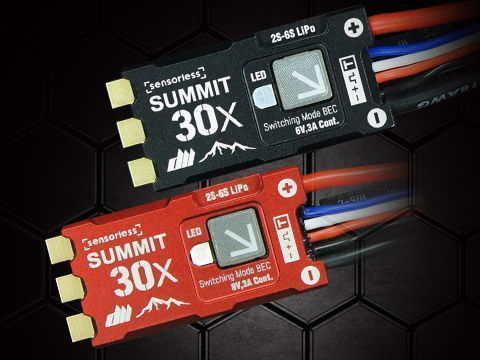

— SUMMIT 30X: рекомендуется использовать с моторами Dualsky Xmotor 22EG / 25EG
— SUMMIT 30 SLIM: рекомендуется использовать с моторами Dualsky Xmotor 23TY (специально для F5K / P5B)

— Телеметрия (опциональный адаптер)
— Сигнал газа от приёмника
— Кабель программирования (USB LINK)
— Подключение питания (2S–6S LiPo)
— Подключение к ПК через USB LINK и ПО Summit X
