Контроллер скорости SUMMIT 60X/ 60 SLIM — регуляторы до 6S LiPo для планеров и UAV

Питание: 2S–6S LiPo
Назначение: для моделей классов F5J, P5B, 30E, 3D и спортивных самолётов, быстрых планеров и беспилотников с фиксированным крылом (UAV / eVOL).

Характеристики UBEC
— Переключаемый тип (Switching Mode)
— Выход 6 В или 8 В
— Постоянный ток 5 А
— Пиковый ток 10 А (200% от номинала)
— Интегрированный UBEC высокой мощности
— Встроенный конденсаторный модуль (Capacitor Matrix)

Основные особенности
— 32-битная ARM-система управления
— Частота работы до 48 МГц
— Максимальная скорость до 510K eRPM
— MOSFET с низким внутренним сопротивлением
— Многослойная печатная плата с низким сопротивлением и эффективным охлаждением
— Цельнометаллический алюминиевый корпус CNC
— Встроенные конденсаторы для повышения стабильности
— Поддержка режима SINE (синусоидальная работа)
— Поддержка рекуперативного торможения
— Возможность двунаправленного вращения
— Поддержка протоколов Multishot, Oneshot, Dshot, Proshot и PWM
— Совместимость с адаптером телеметрии (приобретается отдельно)
— Автотелеметрия по протоколу KISS
— Многоуровневая защита: по газу, напряжению, току, температуре и низким оборотам
— Slim-версия подходит для моделей с узким фюзеляжем

Программирование
— Подключение к ПК через USB LINK (Summit X)
— Совместимость с программой BLHeli32 Suite
— Автоматическое включение телеметрии (KISS)
— Поддержка настройки через X-GOV
— Возможность применения заводских профилей под планеры (по запросу)

Параметры по умолчанию
— Направление вращения: Normal
— Тайминг: Auto
— Минимум газа: 1040
— Центр газа: 1500
— Максимум газа: 1960
— Защита от низкого напряжения: 3.00 В
— Тормоз при остановке: 100%
— Частота PWM: 24 кГц
— Мощность разгона: 50%
— Калибровка газа: включена
— Режим SINE: выключен
— Автотелеметрия: включена
— Beacon Delay: 20 минут

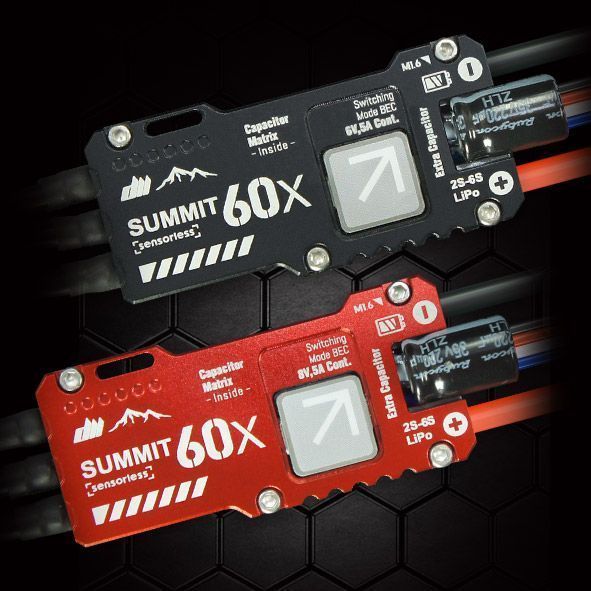

SUMMIT 60X

— Модели: SUMMIT 60X.U8, SUMMIT 60X.U6
— Размеры: 57 × 22.9 × 8.0 мм
— Вес с проводами: 40.3 г
— Питание: 2S–6S LiPo (7.4–22.2 В)
— Постоянный ток: 60 А
— Пиковый ток: 90 А
— Сопротивление: 1.2 мОм (при 25 °C, между фазами, полностью открытый)
— Максимальная скорость:
 PWM 8 kHz — 510K eRPM
 Multishot 16 kHz — 450K eRPM
 Dshot 8 kHz — 470K eRPM
 Dshot 16 kHz с SINE — 280K eRPM
— BEC: 5 A постоянный / 10 A пик, 6 В или 8 В
— Направление вращения: Normal / Reversed / Bidirectional
— Телеметрия: автоматическая (KISS)
— Рекуперация: включена
— Тормоз при остановке: 100%
— Тайминг: 16°
— Порог низкого напряжения: 3.00 В на элемент
— Ускорение: по умолчанию максимальное
— Защита от перегрева: 140 °C
— Пыле- и влагозащита: IP54
— Корпус: алюминий CNC
— LED-индикатор: RGB
— Питание: 16 AWG × 150 мм, разъём XT60M
— Выход: 16 AWG × 30 мм, DB3F
— Сигнал: JR × 350 мм + 1-пин телеметрии

SUMMIT 60 SLIM
— Модели: SUMMIT 60 SLIM.U8 / SUMMIT 60 SLIM.U6
— Размеры: 57 × 17 × 7.1 мм
— Вес с проводами: 17.3 г (±2 г)
— Питание: 2S–6S LiPo (7.4–22.2 В)
— Постоянный ток: 50 А
— Пиковый ток: 80 А
— Сопротивление: 1.2 мОм (25 °C, между фазами, полностью открытый)
— Частоты:
 PWM 8 kHz — 510K eRPM
 Multishot 16 kHz — 450K eRPM
 Dshot 8 kHz — 470K eRPM
 Dshot 16 kHz с SINE — 280K eRPM
— BEC: 5 A постоянный / 10 A пик, 6 В или 8 В
— Телеметрия: автоматическая (KISS)
— Пыле-влагозащита: IP43
— Корпус: CNC алюминий, тонкий и лёгкий
— LED-индикатор: RGB
— Питание: 16 AWG × 150 мм, XT60M
— Выход: 16 AWG × 30 мм, DB3F
— Сигнал: JR × 350 мм + 1-пин телеметрии

Совместимые моторы
Dualsky GA800 MKII, Dualsky EG, EA V3, ECO V2, Typhoon Line.
Совместим с другими производителями моторов.

Рекомендации
SUMMIT 60X рекомендуется использовать с мотором Dualsky GA800 MKII.
При использовании с GA800 MKII доступны предустановленные настройки (по умолчанию для планеров).

Схема подключения
— Телеметрия (опциональный адаптер)
— Сигнал газа от приёмника
— Кабель программирования (USB LINK)
— Подключение питания (2S–6S LiPo)
— Соединение с ПК через USB LINK и ПО Summit X
