Контроллер скорости SUMMIT 70XHV/ 100XHV — ESC для 3D самолётов и беспилотников

Модели: SUMMIT 70XHV и SUMMIT 100XHV
Производитель: Dualsky
Назначение: 3D-самолёты и беспилотники с фиксированным крылом (Fixed-Wing UAV)
Диапазон питания: от 5S до 14S LiPo (18.5 В – 51.8 В)
Тип: High Voltage Brushless Electronic Speed Controller

Основные особенности

— 32-битная ARM-система управления нового поколения
— Частота работы до 48 МГц
— Максимальная скорость вращения до 510 000 eRPM
— MOSFET-транзисторы TOLL-пакета с высокой производительностью и стабильностью
— Поддержка моторов GA-серии (до 28 полюсов)
— Полностью металлический корпус CNC с встроенным вентилятором
— Возможность установки внешнего вентилятора (фиксированный интерфейс)
— Встроенные конденсаторы в компактном корпусе
— Полная защита по току, напряжению, температуре, дросселированию и низким оборота
— Полное соответствие ISO 9001:2015, 100 % тестирование под нагрузкой
— Поддержка режима SINE Wave (синусоидальный ток)
— Рекуперативное торможение
— Регулируемое направление вращения и двунаправленный режим
— Высокий крутящий момент и устойчивость к потере синхронизации

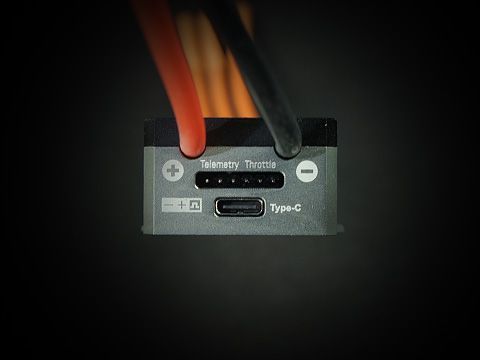

— Встроенный порт Type-C для обновления прошивки и настроек

Телеметрия и режимы

— Поддержка телеметрии (SBus2, EXBus, SRXL2) с автоматическим определением протокола
— Встроенная система Adaptive Telemetry
— Возможность переключения режима полёта кнопкой Mode (режим по умолчанию — Freestyle)
— Совместимость с платформой X-GOV (режим Governor для самолётов, Beta-версия)
— Настройка и обновление через ПК-ПО X-GOV App или BLHeli32 Rev.Dualsky

Конструктивные особенности

— Корпус: цельнофрезерованный алюминий CNC
— Вентилятор: встроенный (25 мм) + интерфейс для внешнего
— Разъём Type-C для программирования и прошивки
— Класс пыле- и влагозащиты IP3X
— RGB-светодиод для индикации режимов
— Интерфейс для внешнего вентилятора 25×25×7 мм
— Встроенные антисверчки (Anti-spark XT90)

SUMMIT 70XHV

— Непрерывный ток — 70 А
— Кратковременный ток — 95 А
— Сопротивление — 3.4 мΩ (при 25 °C)
— Размеры — 73.4 × 37.2 × 22.4 мм
— Вес с проводами — 110 г
— Вентилятор 25 мм (встроенный)
— Питание 5S – 14S LiPo
— Подключение через XT90 (антиискровой)
— Входные провода — 12 AWG × 200 мм
— Выходные провода — 14 AWG × 100 мм, DB4F
— Сигнальные провода — JR 500 мм (Throttle и Telemetry)

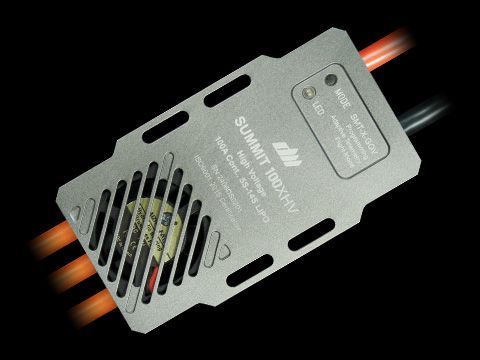

SUMMIT 100XHV

— Непрерывный ток — 100 А
— Кратковременный ток — 135 А
— Сопротивление — 2.4 мΩ (при 25 °C)
— Размеры — 73.4 × 37.2 × 22.4 мм
— Вес с проводами — 125 г
— Вентилятор 25 мм (встроенный, возможность внешнего)
— Питание 5S – 14S LiPo
— Подключение через XT90 (антиискровой)
— Входные провода — 12 AWG × 200 мм
— Выходные провода — 12 AWG × 100 мм, DB4F
— Сигнальные провода — JR 500 мм (Throttle и Telemetry)

Параметры управления

— Направление вращения: Normal / Reversed / Bidirectional
— Частота управления PWM: до 450 Гц
— Максимальная скорость — до 510K eRPM
— Система защиты от низкого напряжения: 3.00 В на элемент
— Тайминг: 16° (регулируемый)
— Режим торможения: включён, регулируемый
— Рекуперация энергии: активирована
— Перегрев: защита при 140 °C
— Режим по умолчанию: Freestyle
— Управление и настройка: через X-GOV App или BLHeli32 Rev.Dualsky

Совместимые моторы

— Dualsky EA3 SE
— Dualsky HD3
— Dualsky GA MKII
— Dualsky DA V4
— CRS3000 MKII F3A
— Совместим с моторами других производителей

Рекомендованная мощность

— SUMMIT 70XHV — до 3100 Вт (≈ 3.1 кВт)
— SUMMIT 100XHV — до 4400 Вт (≈ 4.4 кВт)
— Эквивалент 30–40 см³ двигателям внутреннего сгорания

Комплектация

SUMMIT 70XHV:
— Вентилятор 25 мм
— Провод газа
— Провод телеметрии

SUMMIT 100XHV:
— Антиискровой разъём (Plug XT90)
— Вентилятор 25 мм
— Провод газа
— Провод телеметрии
— Винты × 4

Подключение

— Питание LiPo 5S–14S
— Приёмник (4.8 – 8.4 В)
— USB Type-C для ПК
— ПО для настроек: X-GOV или BLHeli32
— Режимы управления: PWM, SBus2, EXBus, SRXL2
— Поддержка автоматической идентификации протоколов

Применение

— 3D-самолёты среднего и большого класса
— Электрические модели до 3.1 – 4.4 кВт
— Беспилотные аппараты с фиксированным крылом (UAV)
