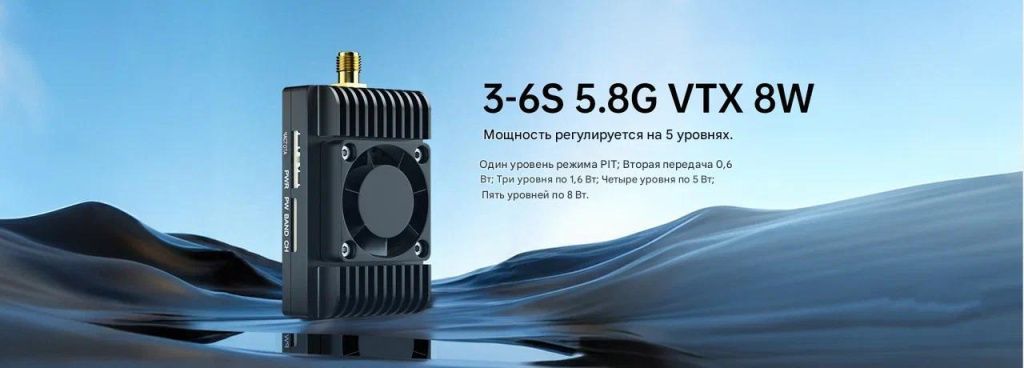

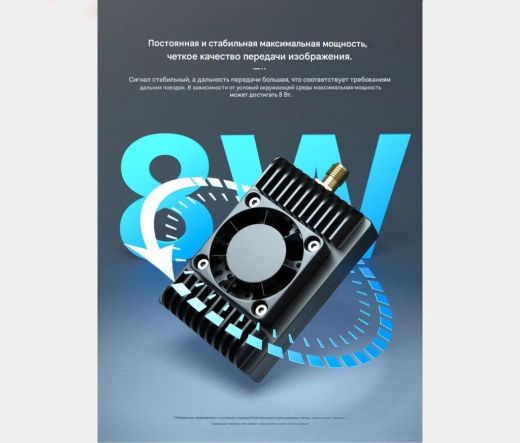

Передатчик Avenger 3–6S 5.8G VTX 8W

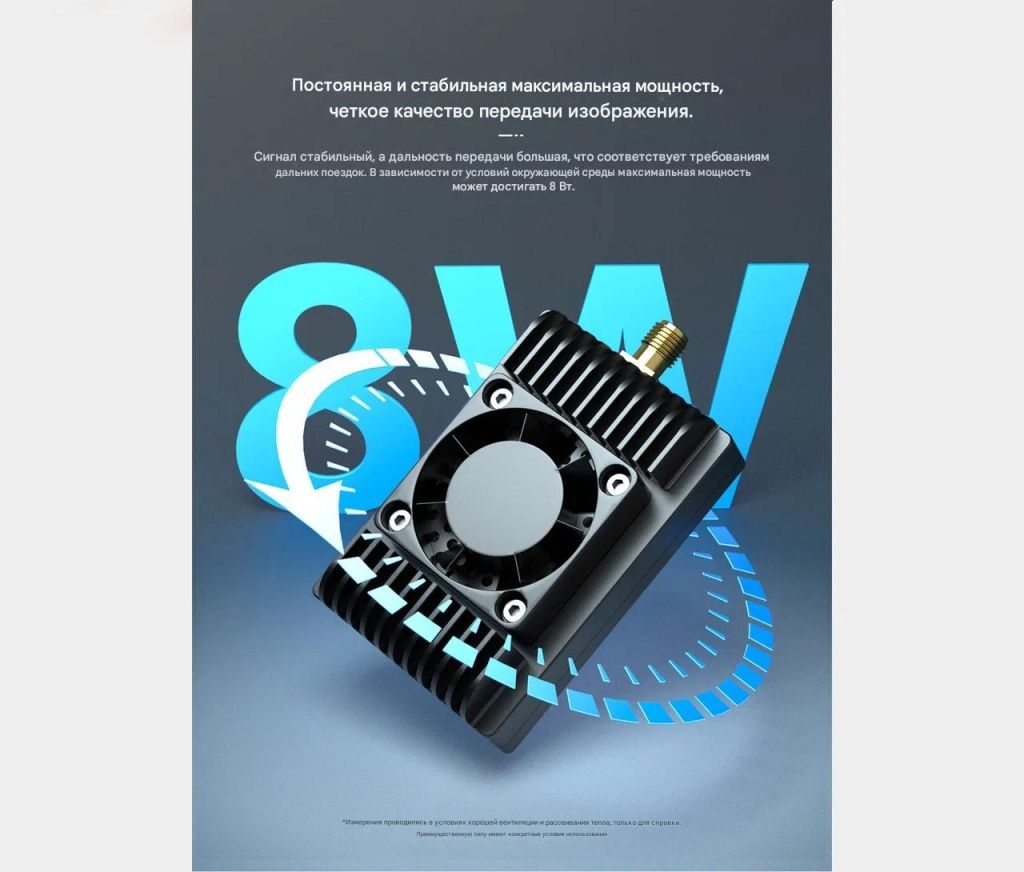

5.8G Видеопередатчик (VTX) 8W — мощная система передачи сигнала для FPV-дронов

Назначение устройства
Видеопередатчик 5.8G VTX 8W предназначен для стабильной передачи изображения и звука на большие расстояния.
Модель оснащена встроенным микрофоном для записи и передачи звука в реальном времени, поддерживает регулировку мощности и обеспечивает надёжную работу при длительных полётах.

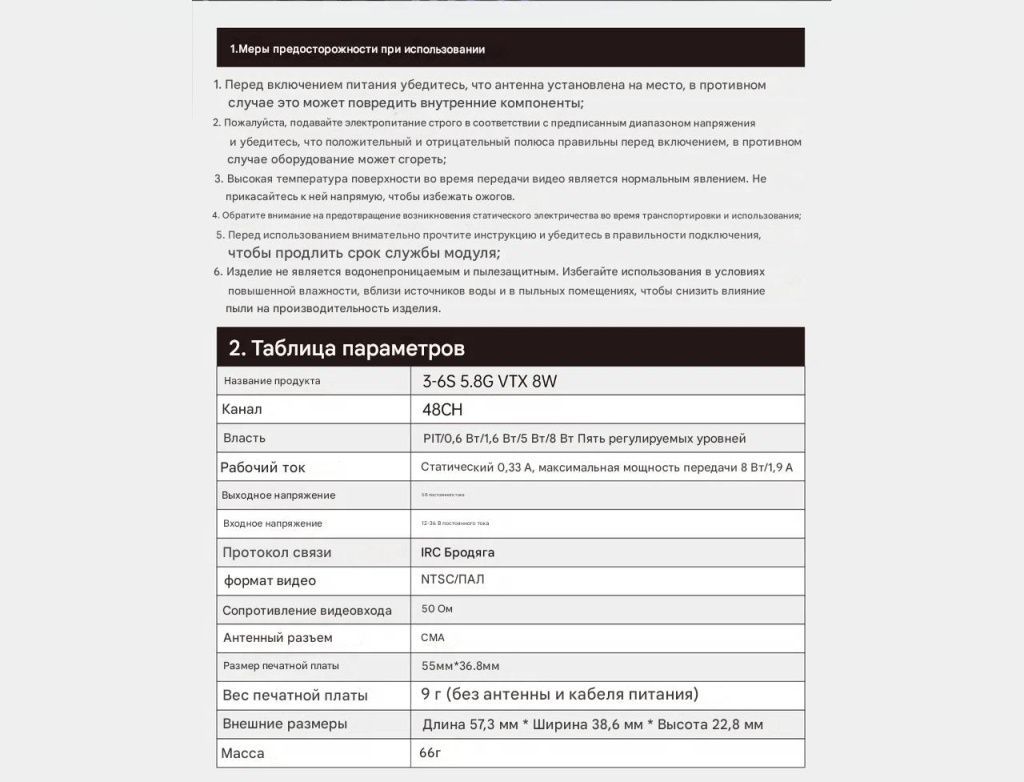

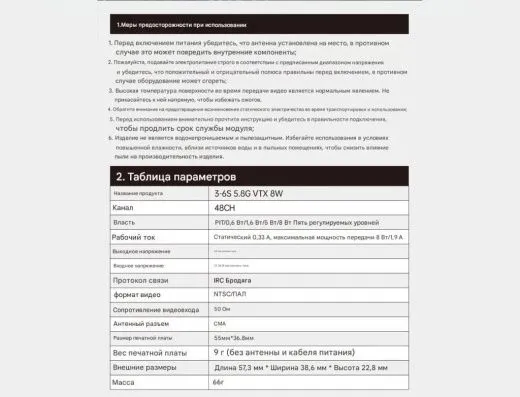

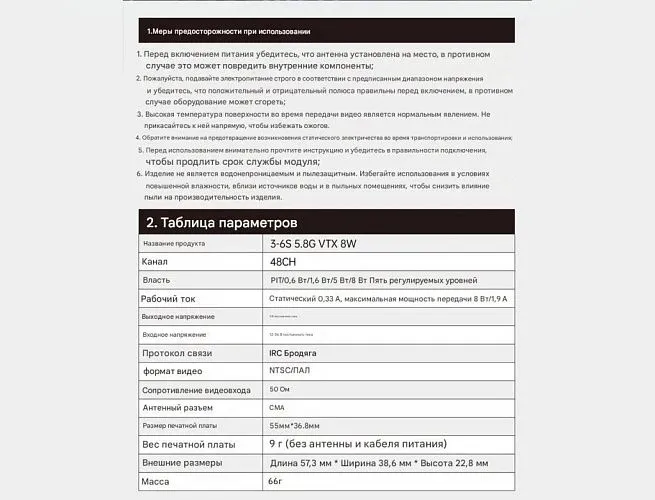

Основные характеристики
— Рабочее напряжение: 3–6S LiPo (12–36 В)
— Частотный диапазон: 5.8 ГГц / 40 каналов
— Регулировка мощности:
 1 уровень — PIT Mode
 2 уровень — 400 мВт
 3 уровень — 1.6 Вт
 4 уровень — 5 Вт
 5 уровень — 8 Вт
— Потребляемый ток: до 5.8 А (при 8 Вт)
— Выходное напряжение: DC 5 В (для питания камеры)
— Протокол связи: IRC Tramp
— Видео: NTSC / PAL
— Входное сопротивление: 50 Ом
— Размер платы: 56 × 35.8 мм
— Общие габариты: 57.3 × 38.1 × 22.8 мм
— Масса: 64 г

Конструктивные особенности

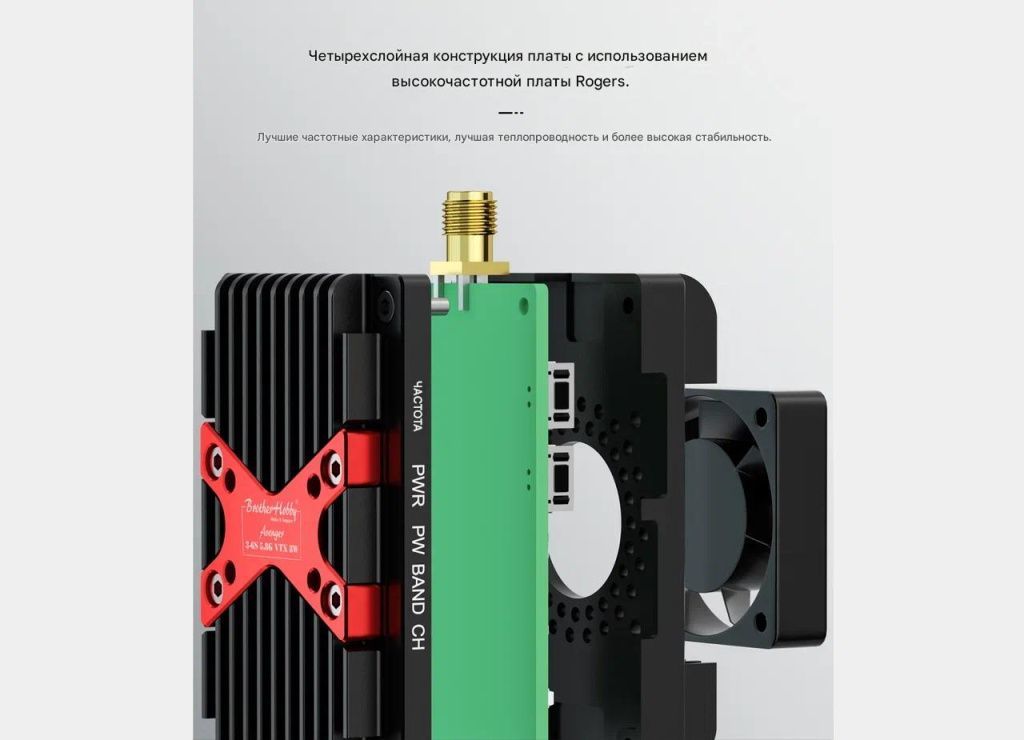

— Четырёхслойная плата на основе Rogers-материала — улучшенная теплопроводность и стабильность частотных характеристик.

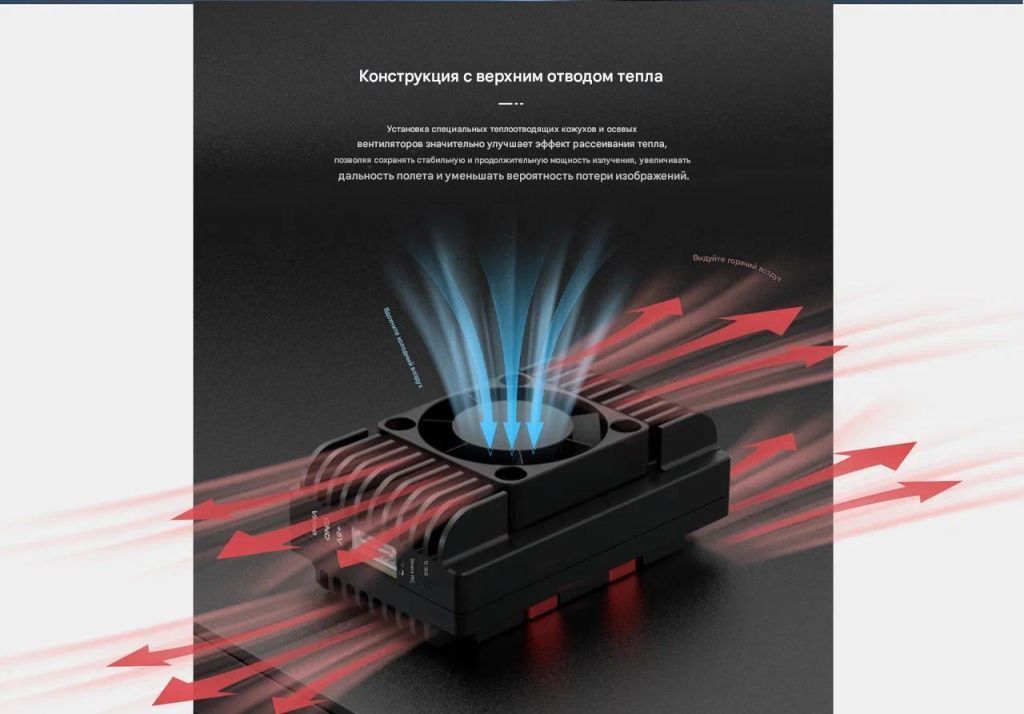

— Верхняя система охлаждения с радиатором и вентилятором — эффективное рассеивание тепла при длительной работе.

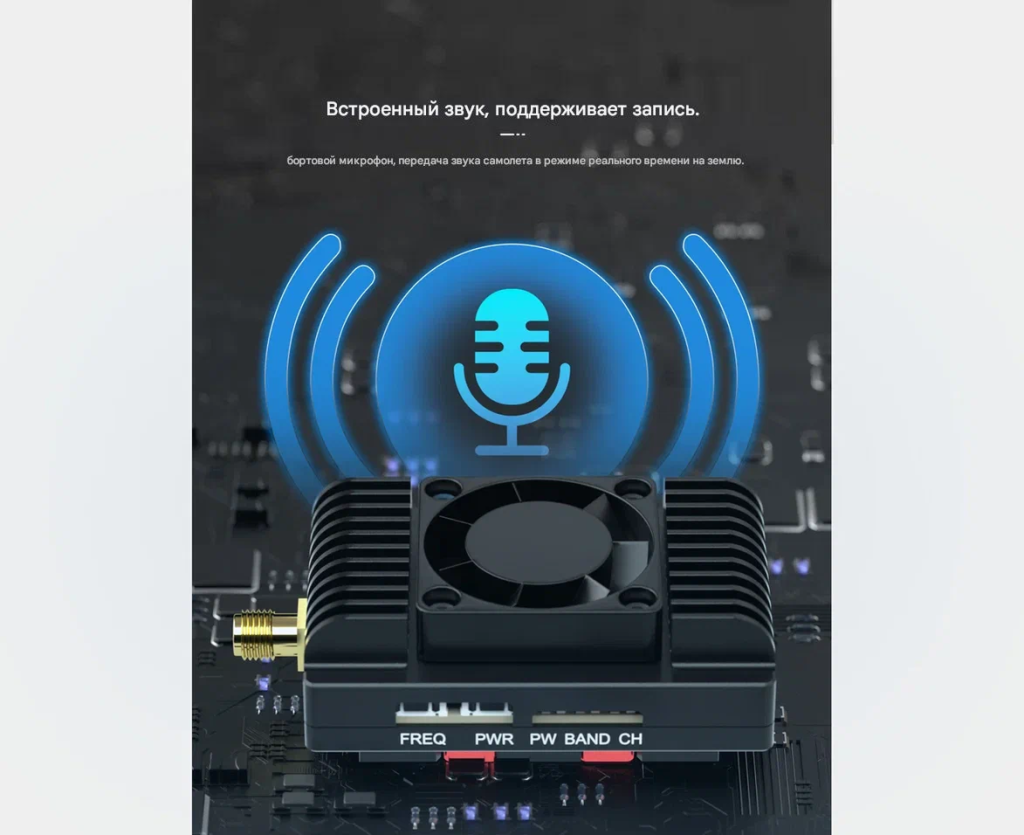

— Встроенный микрофон — запись и передача звука на землю в реальном времени.
— Воздушные каналы охлаждения:
 BLOW IN FLOW — вход потока воздуха
 BLOW OUT FLOW — выход потока воздуха

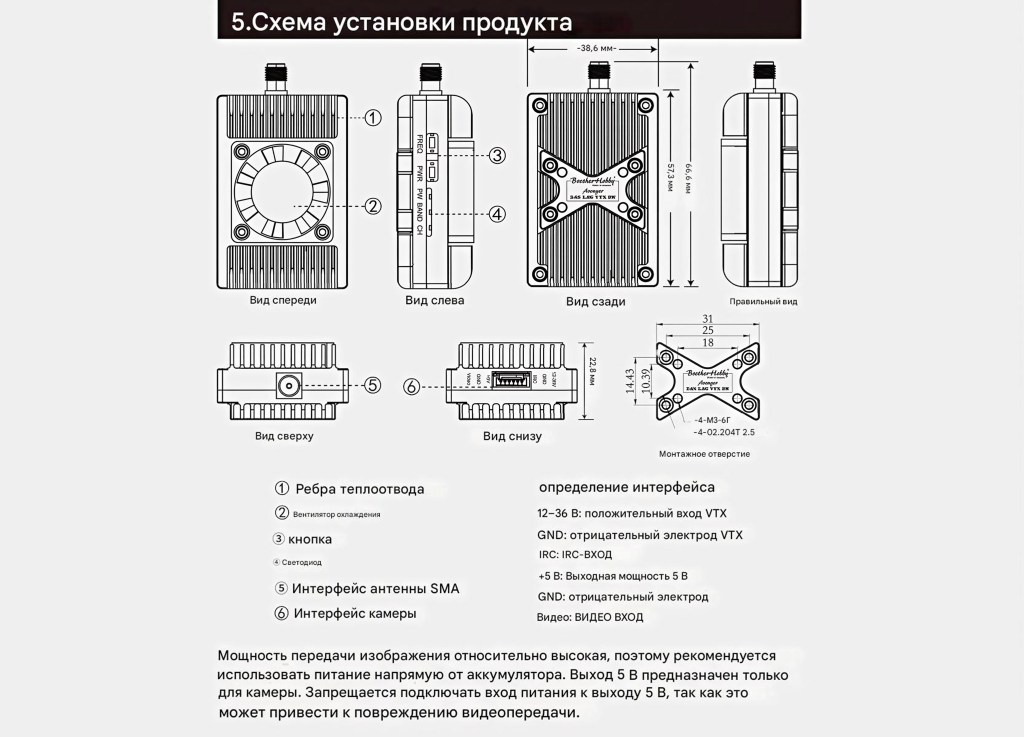

Интерфейсы и подключение


Радиатор


Вентилятор охлаждения


Кнопки (PWR / FREQ)


LED-индикаторы


SMA антенный разъём


6-пиновый интерфейс


Назначение контактов:
— 12–36V VTX Positive input — питание видеопередатчика
— GND — общий минус
— IRC RX input — вход для управления
— DC 5V Power Output — питание камеры
— GND — минус для камеры
— VIDEO IN — видеовход
Важно: не подключайте камеру напрямую к 5V выходу видеопередатчика, минуя предназначенный разъём — это может привести к повреждению платы.

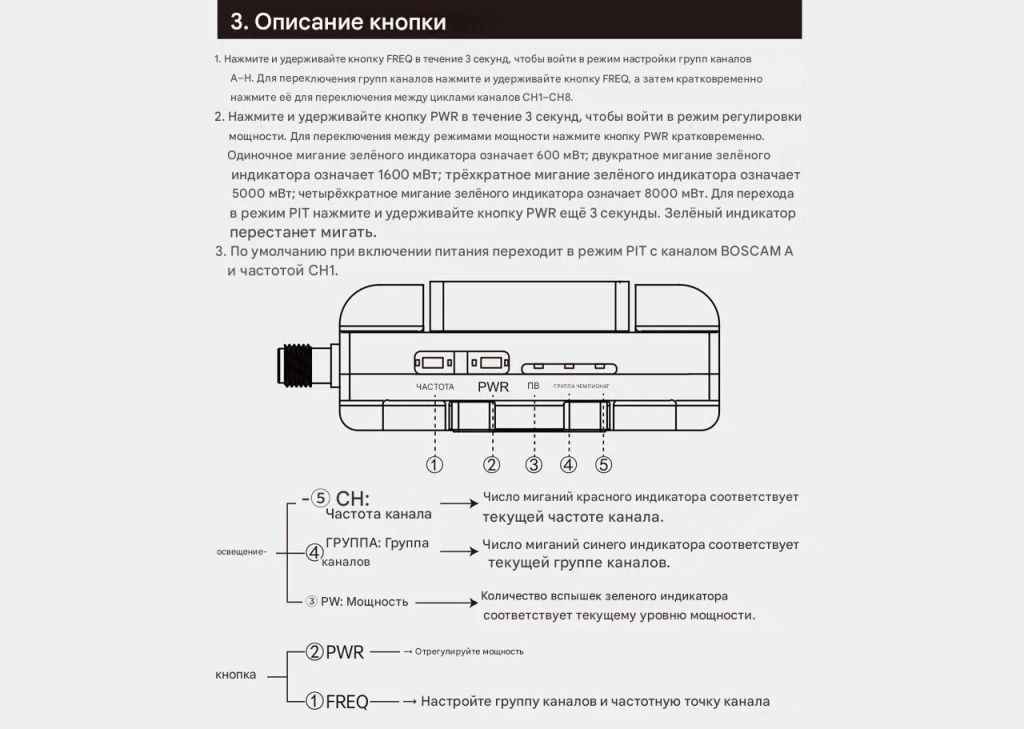

Управление и индикация
Кнопка FREQ (частота):
— Долгое нажатие (3 с) — переход в режим настройки группы A–H
— Короткое нажатие — переключение каналов CH1–CH8
Кнопка PWR (мощность):
— Долгое нажатие (5 с) — переход в режим регулировки мощности
 1 мигание синего — PIT Mode
 2 мигания — 400 мВт
 3 мигания — 1.6 Вт
 4 мигания — 5 Вт
 5 миганий — 8 Вт
— Короткое нажатие — переключение каналов CH1–CH8
— При включении по умолчанию активен PIT Mode, канал 5805 МГц (CH4)
Индикация светодиодов:
— Красный — номер текущего канала (количество вспышек)
— Синий — номер группы A–H (количество вспышек)
— Зелёный — текущий уровень мощности (количество вспышек)

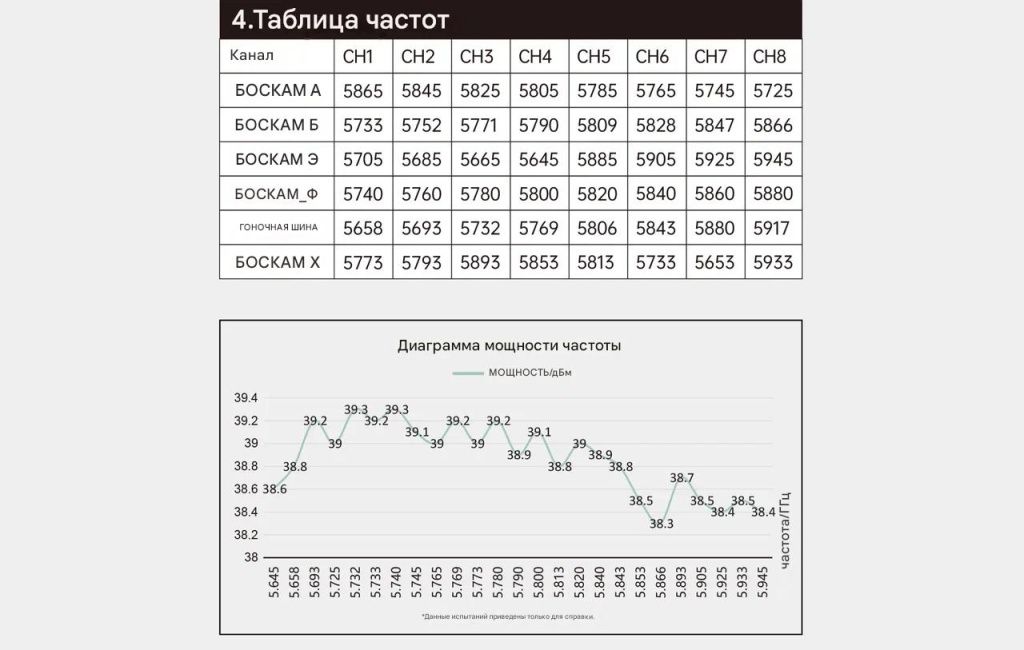

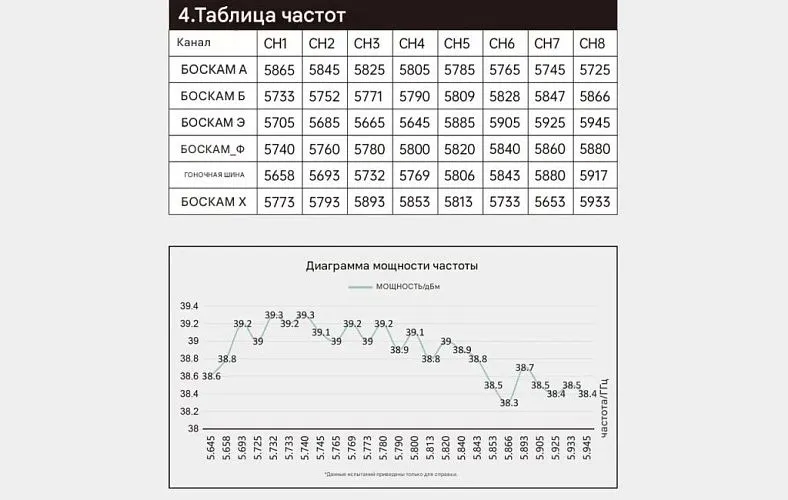

Частотные группы (МГц)
BOSCAM A: 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725
BOSCAM B: 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
BOSCAM E: 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945
RACEBAND: 5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917
BOSCAM F: 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
BOSCAM H: 5775, 5795, 5815, 5835, 5855, 5875, 5895, 5915

Уровни мощности передачи
— PIT Mode
— 0.4 Вт
— 1.6 Вт
— 5 Вт
— 8 Вт (при хорошем охлаждении)

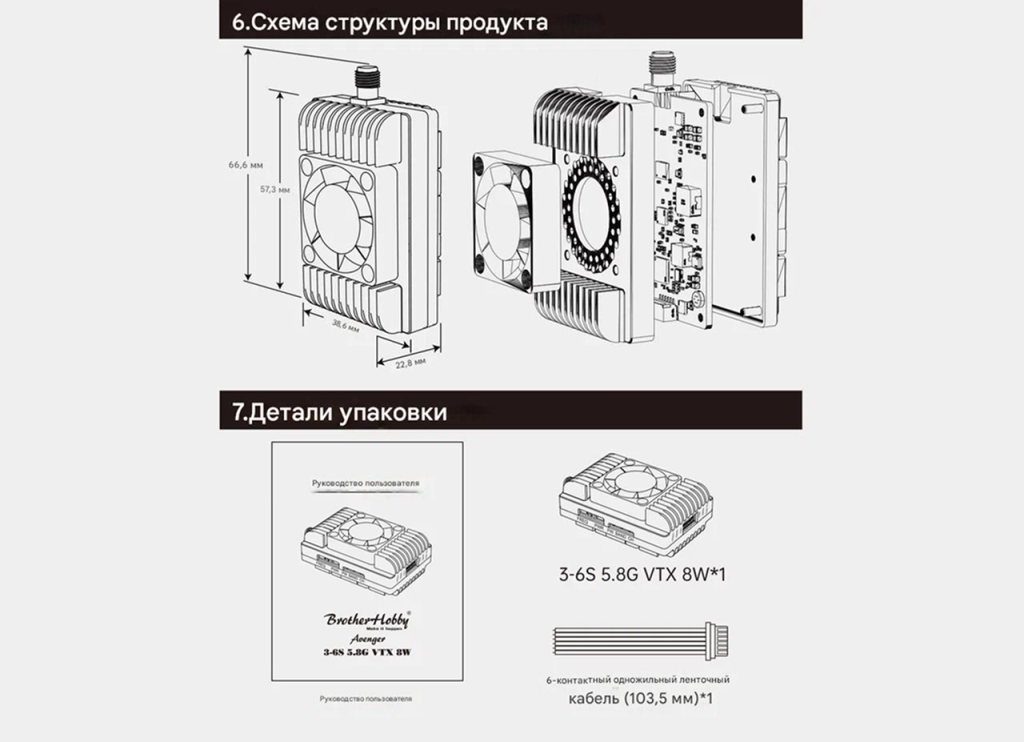

Комплектация
— Видеопередатчик 3-6S 5.8G VTX 8W — 1 шт.
— Шестижильный шлейф (105,5 мм) — 1 шт.
— Инструкция пользователя — 1 шт.

Меры предосторожности
— Перед включением убедитесь, что антенна установлена правильно.
— Проверяйте полярность подключения питания.
— Не используйте устройство в условиях высокой температуры или влажности.
— Избегайте воздействия пыли и статического электричества.
— Храните в сухом, прохладном и вентилируемом месте.

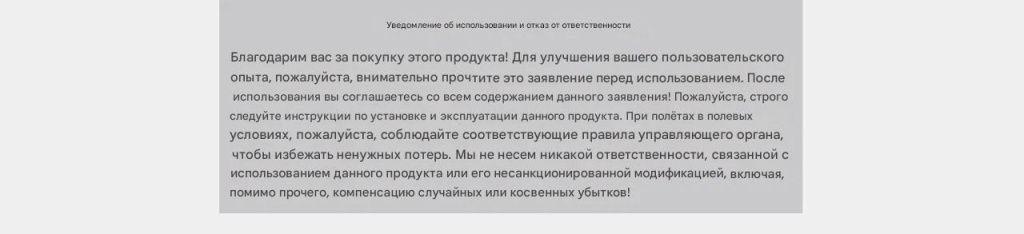

Отказ от ответственности
Производитель не несёт ответственности за повреждения, вызванные неправильной установкой, использованием или модификацией изделия.
Перед использованием ознакомьтесь с местными нормами и ограничениями радиочастот, чтобы избежать нарушений.

5.8G VTX 8W — стабильный, мощный видеопередатчик с регулируемой мощностью, эффективным охлаждением и встроенным микрофоном для дальних FPV-полётов.
