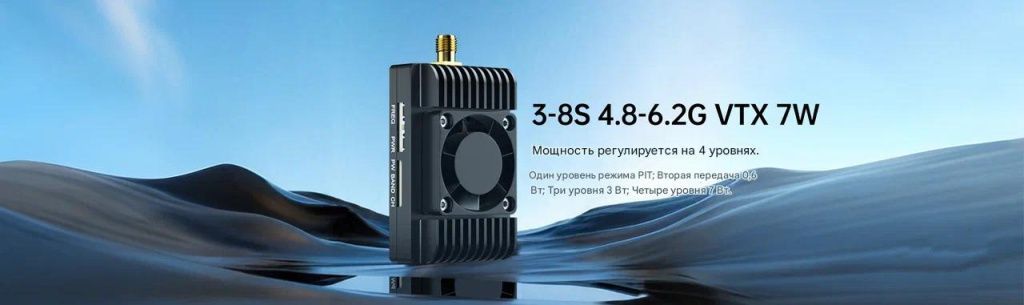

Передатчик BrotherHobby Avenger 3–8S 4.8–6.2G VTX 7W

3–8S 4.8–6.2G VTX 7W — видеопередатчик высокой мощности для FPV-дронов

Назначение устройства

Видеопередатчик 3–8S 4.8–6.2G VTX 7W предназначен для стабильной передачи видео и звука на большие расстояния.
Модель оснащена встроенным микрофоном для записи и трансляции звука полёта в реальном времени и обеспечивает надёжную связь даже при сложных условиях эксплуатации.

Основные характеристики

— Рабочее напряжение: 3–8S LiPo (12–36 В)
— Частотный диапазон: 4.8–6.2 ГГц
— Количество каналов: 40
— Регулируемая мощность передачи:
 1 уровень — PIT Mode
 2 уровень — 0.8 Вт
 3 уровень — 2 Вт
 4 уровень — 7 Вт
— Выходное напряжение: DC 5 В
— Входное напряжение: DC 12–36 В
— Протокол связи: IRC Tramp
— Видео: NTSC / PAL
— Входное сопротивление: 50 Ом
— Разъём антенны: SMA

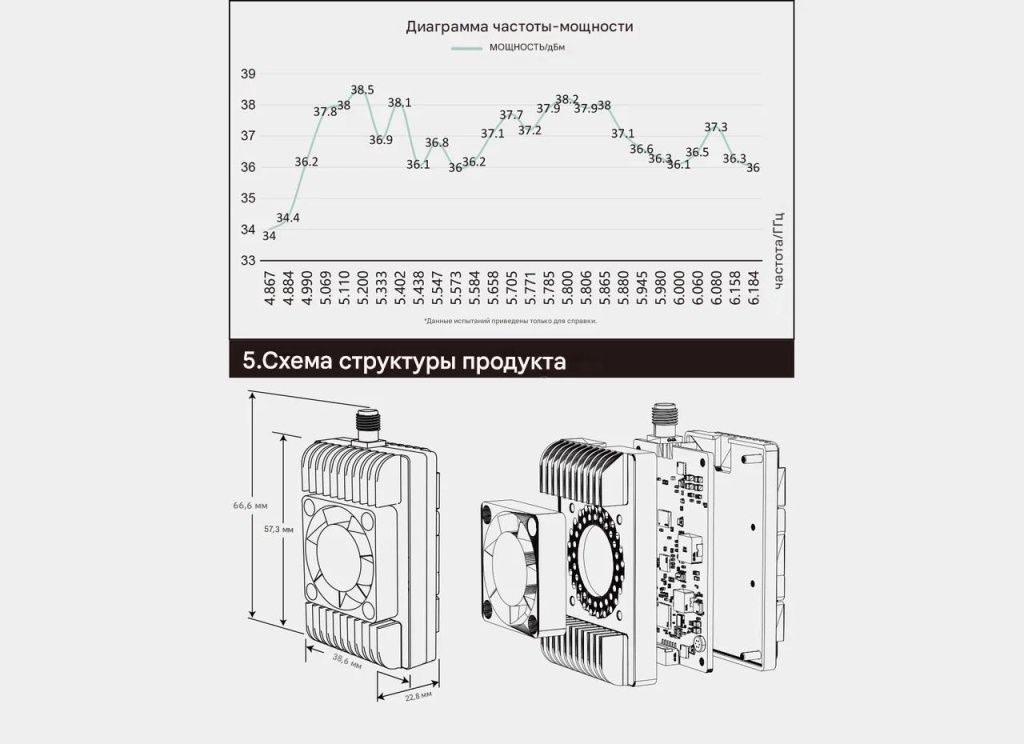

— Размер платы: 55 × 36.5 мм
— Габариты устройства: 71.5 × 36.5 × 22.8 мм
— Масса: 66 г

Конструктивные особенности

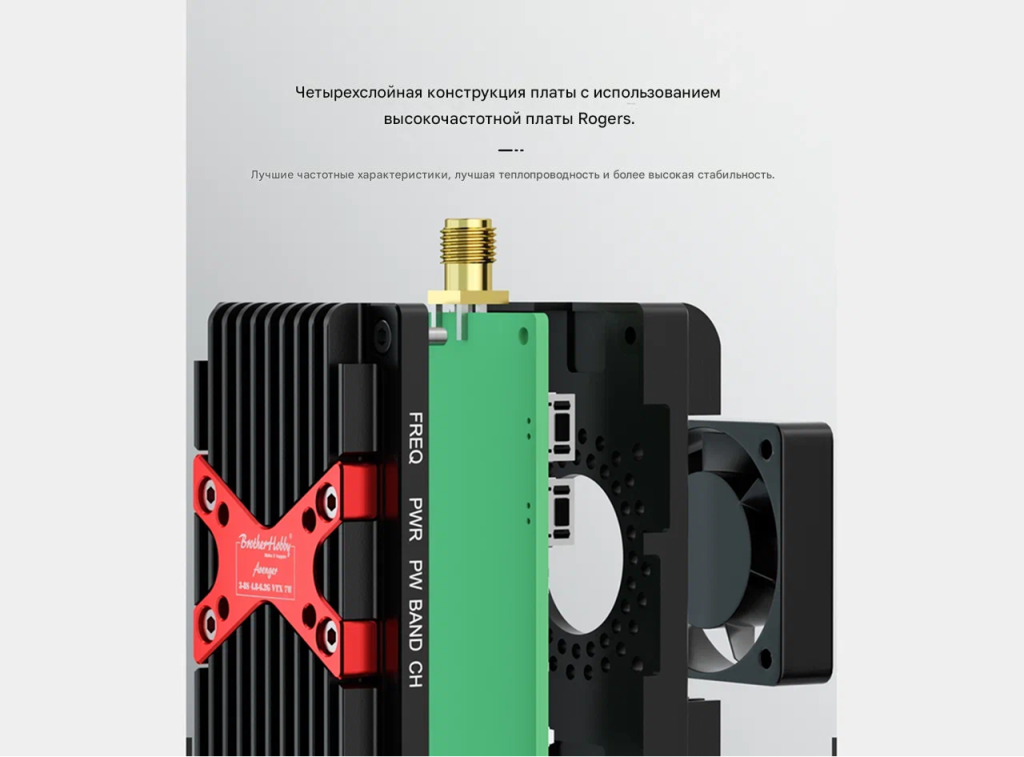

— Четырёхслойная плата с применением высокочастотного материала Rogers — отличная стабильность, высокая теплопроводность.

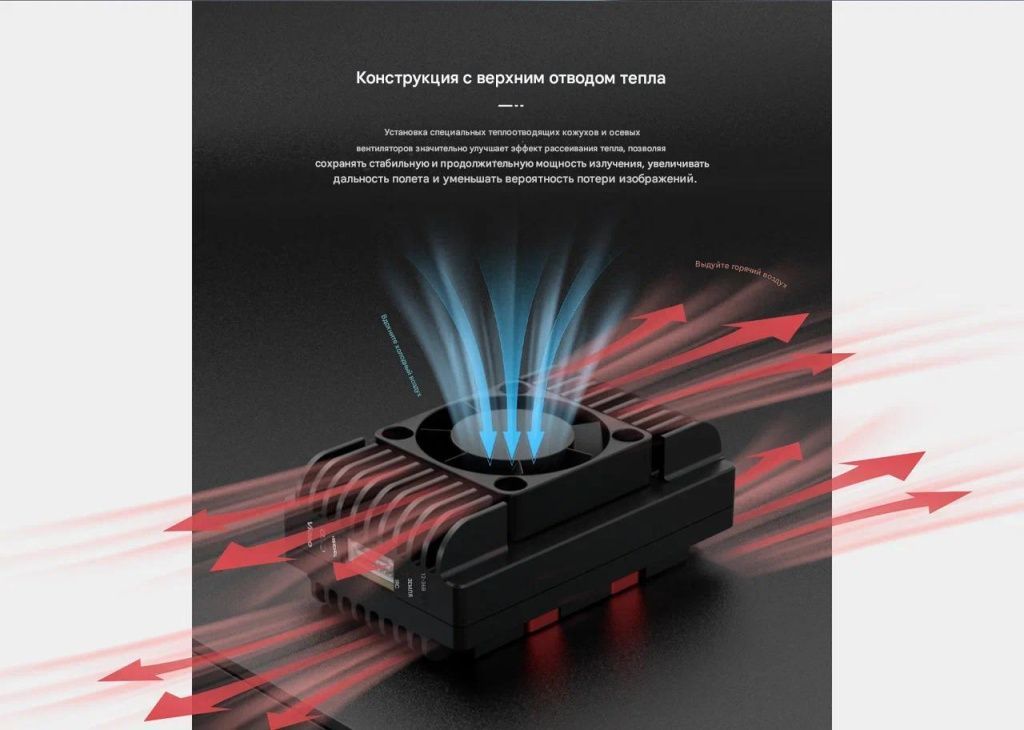

— Верхняя система охлаждения с радиатором и осевым вентилятором — эффективный отвод тепла, стабильная работа при длительных полётах.

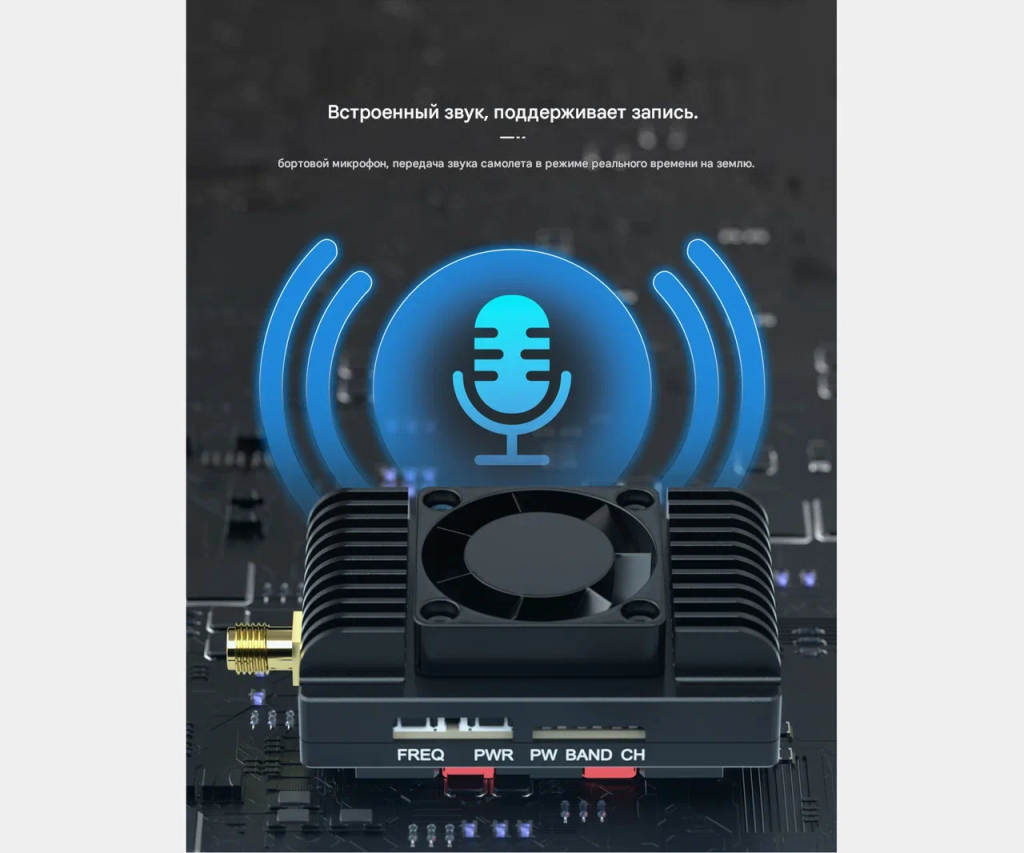

— Встроенный микрофон — передача звука дрона в реальном времени.
— Конструкция корпуса обеспечивает направленный воздушный поток:
 Blow in cold air — подача холодного воздуха
 Blow out hot air — отвод нагретого воздуха

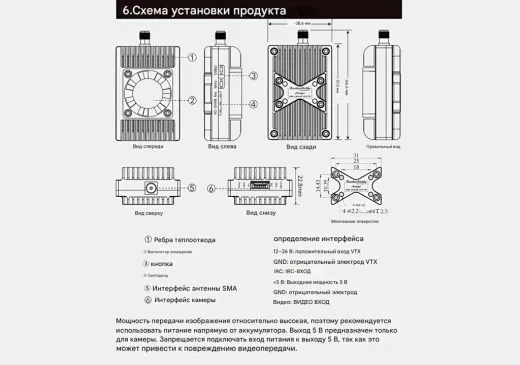

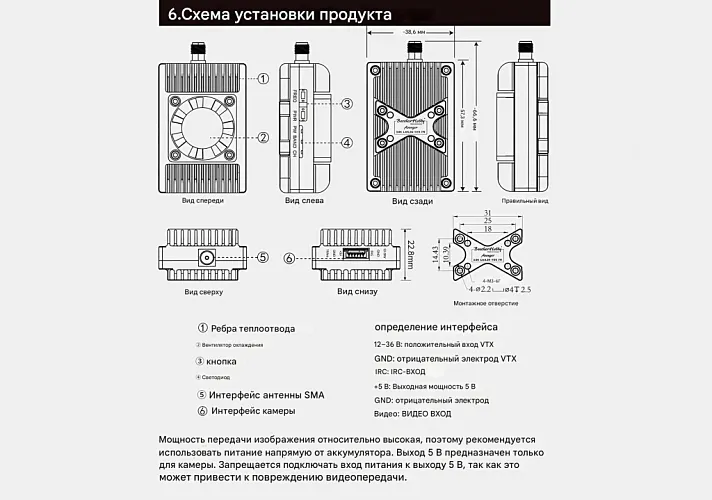

Интерфейсы и подключение

Радиатор

Вентилятор охлаждения

Кнопки (PWR / FREQ)

Светодиоды

SMA-разъём антенны

Интерфейс камеры

Определение контактов:
— 12–36V VTX Positive input — питание видеопередатчика
— GND — общий минус
— IRC RX — вход управления
— +5V — выход питания для камеры
— VID — видеосигнал
— VIDEO IN — вход видеосигнала

Важно: мощность передачи достаточно высокая. Рекомендуется подключение напрямую к батарее. Выход 5V используется только для питания камеры.
Подключение питания устройства к 5V выходу может привести к повреждению платы.

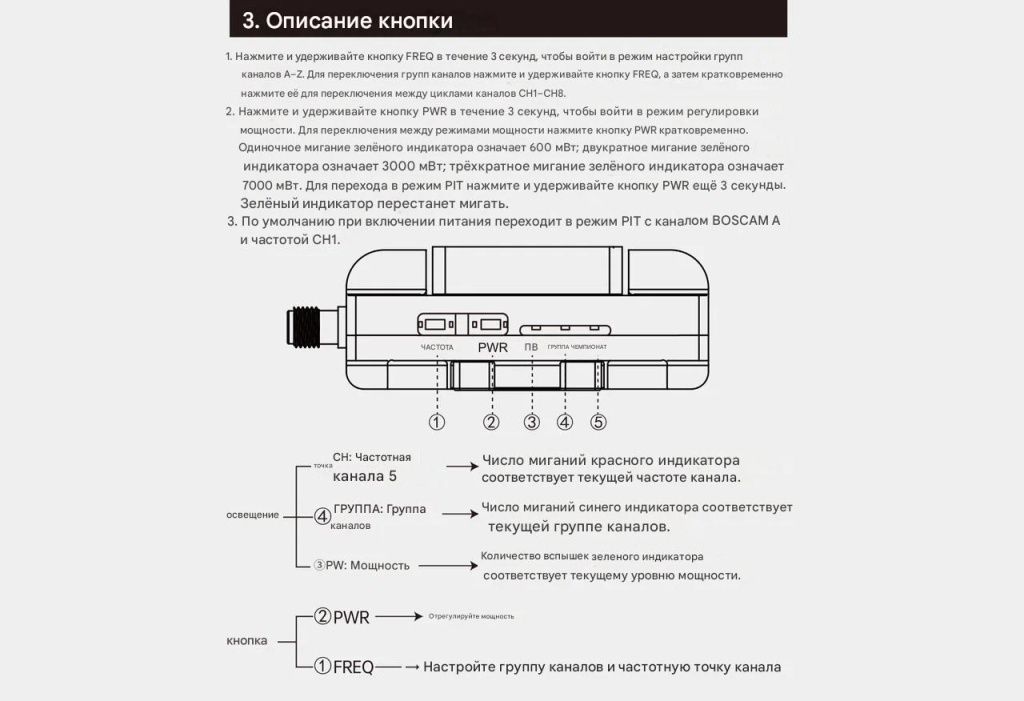

Управление и индикация

Кнопка FREQ (частота):
— Долгое нажатие (3 с) — переход в режим настройки группы каналов A–Z
— Короткое нажатие — переключение между каналами CH01–CH08

Кнопка PWR (мощность):
— Долгое нажатие (5 с) — вход в режим регулировки мощности.
 1 зелёный светодиод — 25 мВт
 2 светодиода — 100 мВт
 3 светодиода — 400 мВт
 4 светодиода — 1 Вт
 5 светодиодов — 2 Вт
 6 светодиодов — 3 Вт
 Мигание всех шести — 7 Вт
— Короткое нажатие возвращает в PT режим.
— Устройство сохраняет последние настройки при выключении питания.
— При включении по умолчанию активен режим PT, канал BOSCAM A, CH4.

Светодиодная индикация:
— Красный — номер текущего канала
— Синий — номер группы A–Z
— Зелёный — уровень мощности

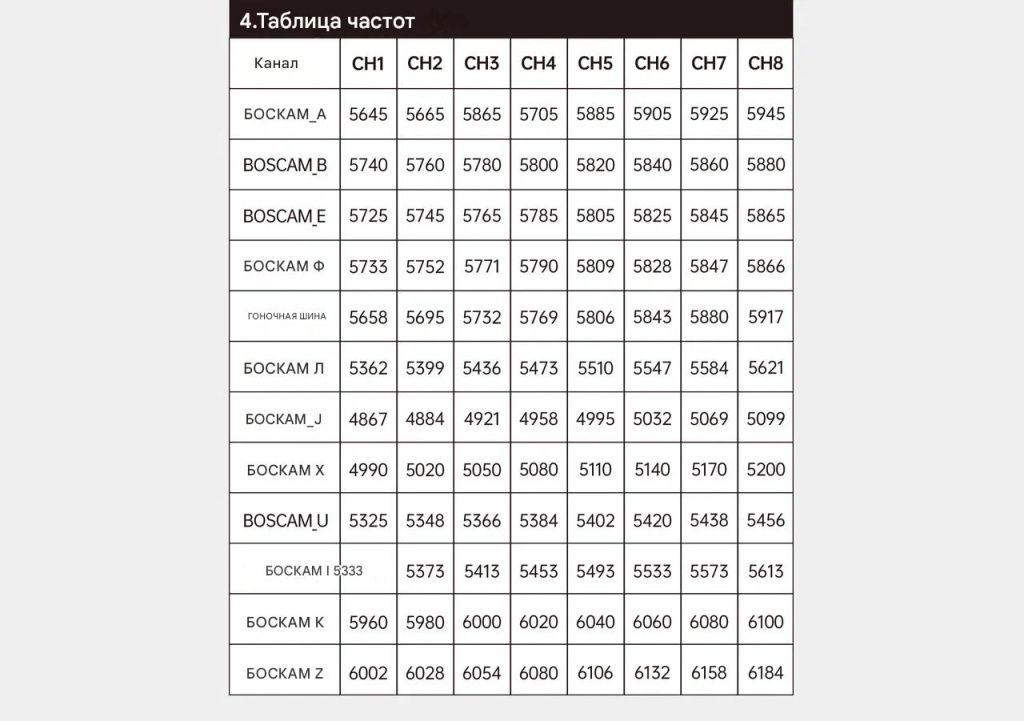

Частотные группы (МГц)

BOSCAM A: 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725
BOSCAM B: 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
BOSCAM E: 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945
RACEBAND: 5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917
BOSCAM F: 5740, 5760, 5780, 5800, 5820, 5840, 5860, 5880
BOSCAM Y: 5474, 5492, 5510, 5528, 5546, 5564, 5582, 5600
BOSCAM X: 5325, 5345, 5365, 5385, 5405, 5425, 5445, 5465
BOSCAM Z: 5800, 5900, 6000, 6100, 6200, 6300, 6400, 6500

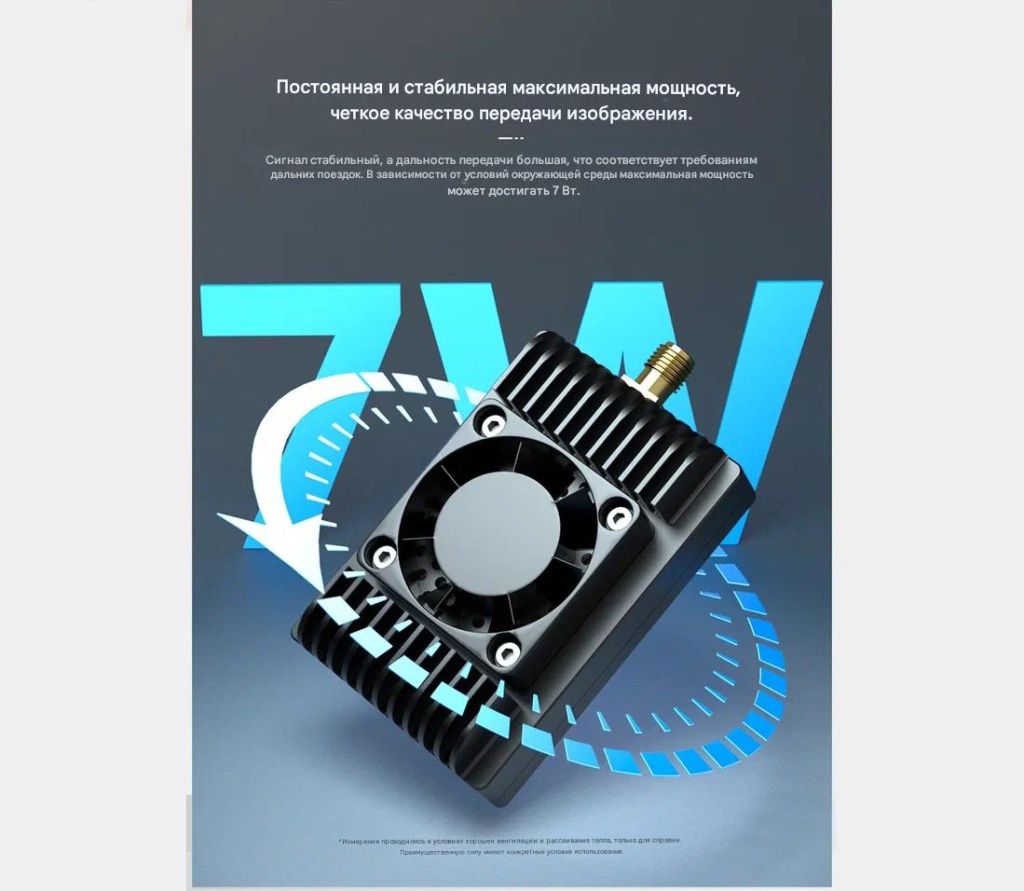

Мощность и дальность передачи

Передатчик обеспечивает устойчивую передачу сигнала с максимальной мощностью до 7 Вт.
При хорошей вентиляции и надлежащем охлаждении достигается стабильная работа и высокая чёткость изображения даже на дальних дистанциях.
(Показатели измерены в лабораторных условиях и могут отличаться в зависимости от реальной среды.)

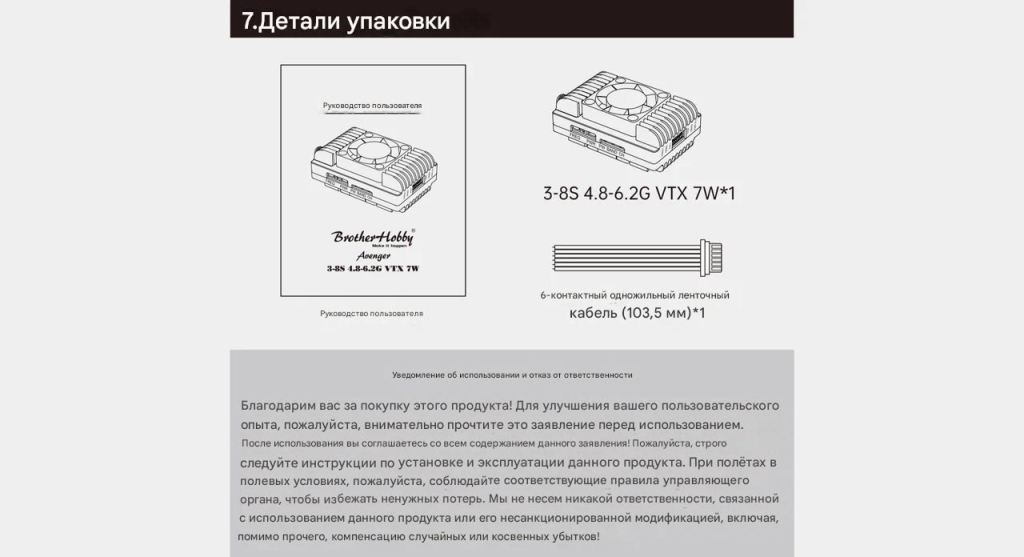

Комплектация

— Видеопередатчик 3–8S 4.8–6.2G VTX 7W — 1 шт.
— 6-контактный шлейф 105,5 мм — 1 шт.
— Инструкция по эксплуатации — 1 шт.

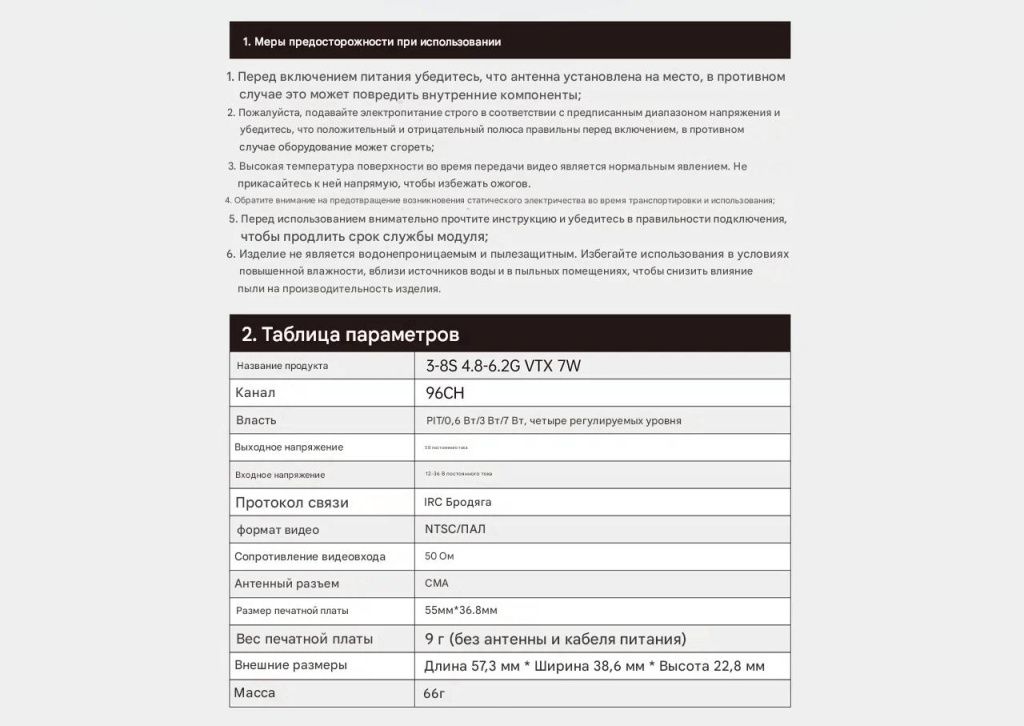

Меры предосторожности

Перед включением убедитесь, что антенна установлена правильно.

Подавайте питание строго в допустимом диапазоне напряжений, соблюдая полярность.

Избегайте перегрева корпуса — не прикасайтесь во время и сразу после работы.

Следите, чтобы острые предметы не повредили плату; защищайте от статики и коротких замыканий.

Не используйте устройство во влажной среде; обеспечьте достаточный поток воздуха для охлаждения.

Отказ от ответственности

Производитель не несёт ответственности за ущерб, вызванный неправильным подключением, использованием или модификацией устройства.
Перед полётами необходимо ознакомиться с действующими нормами использования радиочастот в регионе эксплуатации.

3–8S 4.8–6.2G VTX 7W — высокопроизводительный видеопередатчик с регулируемой мощностью, эффективным охлаждением и встроенным микрофоном для стабильной передачи изображения и звука на больших дистанциях.
