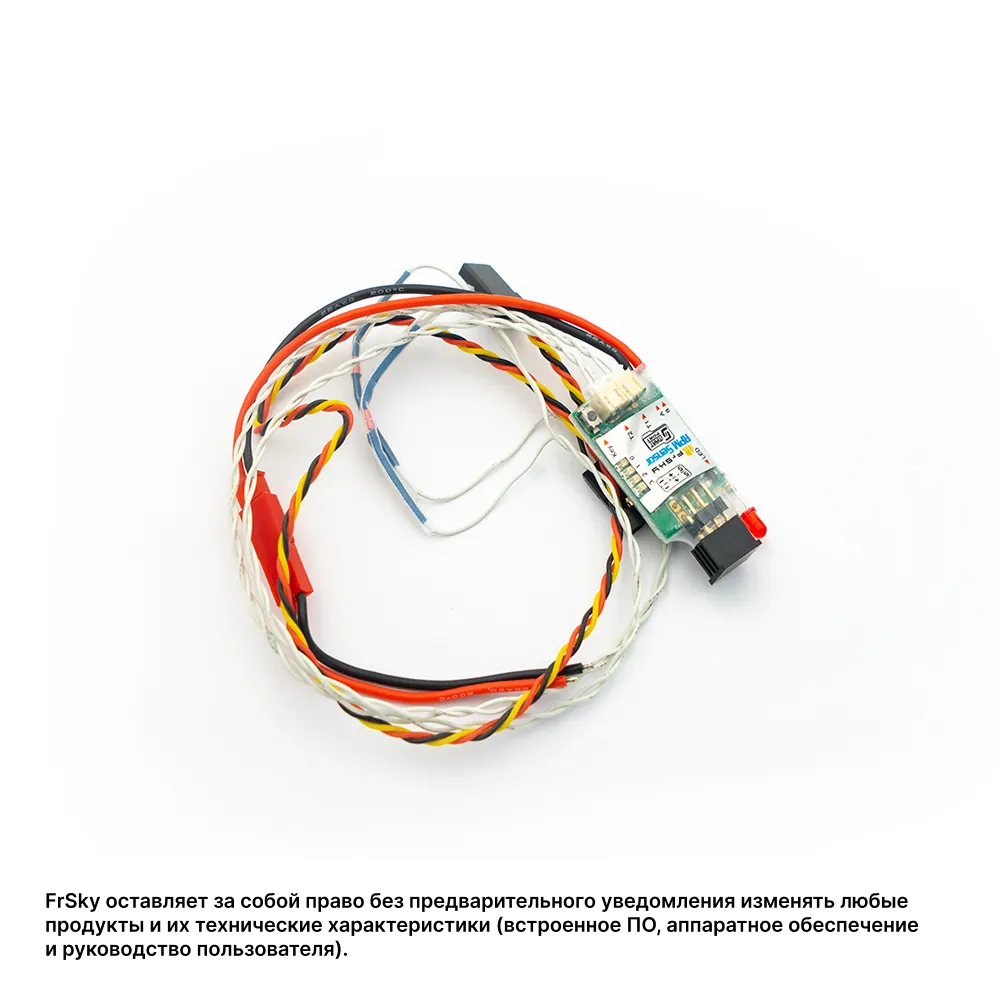

Датчик оборотов и температуры FrSky RPM

Описание "Датчик оборотов и температуры FrSky RPM"

Датчик FrSky RPM представляет собой комбинированное телеметрийное устройство, разработанное для систем FrSky с поддержкой Smart Port. Этот сенсор позволяет измерять два ключевых параметра: частоту вращения бесколлекторных двигателей (RPM) в диапазоне от 1000 до 30 000 об/мин и температуру (с помощью внешних датчиков) в диапазоне от -20 до +250°C. Устройство отличается простотой установки и настройки благодаря кнопке и светодиодному индикатору статуса. В комплект входят два термодатчика, что позволяет контролировать температуру, например, регулятора оборотов (ESC) и двигателя одновременно. Датчик совместим с приемниками FrSky, поддерживающими Smart Port (X8R, X6R, X4R и др.), и может использоваться совместно с другими сенсорами этой серии. Благодаря своим компактным размерам и малому весу, RPM является идеальным выбором для пилотов, которым необходим контроль температуры и оборотов силовой установки.

Общие характеристики
— Тип: Комбинированный датчик оборотов и температуры для систем Smart Port
— Модель: FrSky RPM
— Диапазон измерения оборотов: 1000 – 30 000 об/мин (для бесколлекторных двигателей)
— Диапазон измерения температуры: -20°C … +250°C
— Потребляемый ток: 25 мА при 5 В
— Габариты (Д×Ш×В): 29 × 20 × 2 мм
— Вес: 6.7 г
— Рабочее напряжение: 4 – 10 В DC
— Интерфейс: Smart Port (S.Port)
— Совместимость с приемниками: FrSky с поддержкой S.Port (X8R, X6R, X4R и др.)
— Назначение: Измерение и передача телеметрических данных о частоте вращения бесколлекторного двигателя и температуре (до двух точек) на совместимый передатчик FrSky.

Ключевые особенности
— Комбинированный датчик 2-в-1: Объединяет функции тахометра и термометра в одном компактном устройстве, что экономит место в модели и упрощает схему подключения, уменьшая количество проводов.
— Измерение оборотов бесколлекторных двигателей: Позволяет точно контролировать частоту вращения ротора двигателя (RPM), подключаясь к любым двум проводам трехфазного бесколлекторного мотора. Это избавляет от необходимости устанавливать дополнительные датчики Холла или оптические сенсоры.
— Два входа для термодатчиков: Возможность одновременного контроля температуры в двух критически важных точках силовой установки (например, регулятор оборотов ESC и обмотки двигателя) с помощью двух включенных в комплект датчиков TEMS-01. Это позволяет предотвратить перегрев и выход оборудования из строя.
— Простая настройка: Настройка количества полюсов двигателя (для корректного отображения оборотов) осуществляется с помощью удобной кнопки и светодиодного индикатора на плате датчика, без необходимости подключения к компьютеру.
— Поддержка Smart Port: Благодаря интерфейсу Smart Port, датчик подключается напрямую к совместимым приемникам FrSky (таким как X8R, X6R, X4R) без необходимости использования дополнительного телеметрийного хаба (Sensor Hub), что упрощает установку.
— Масштабируемость: Датчик может использоваться одновременно с другими Smart Port-сенсорами (вариометр, GPS, датчики тока, напряжения и др.), подключаемыми последовательно, что позволяет создать разветвленную телеметрическую сеть.
— Компактный размер и малый вес: Тонкая плата (всего 2 мм толщиной) и вес 6.7 г позволяют легко разместить датчик практически в любом отсеке модели, не влияя на ее весовые и балансировочные характеристики.
— LED-индикация: Наличие светодиодного индикатора на плате обеспечивает визуальный контроль статуса работы и процесса настройки датчика.

Технические характеристики
— Модель: RPM
— Диапазон измерения оборотов: 1000 – 30 000 об/мин
— Диапазон измерения температуры: -20 … +250 °C
— Потребляемый ток: 25 мА при 5 В
— Габариты: 29 × 20 × 2 мм
— Вес: 6.7 г
— Рабочее напряжение: 4 – 10 В
— Интерфейс: Smart Port (S.Port)
— Совместимость с приемниками: FrSky X8R, X6R, X4R и другие с поддержкой S.Port

Область применения
— Электрические самолеты, планеры и вертолеты для контроля нагрузки на двигатель и регулятор оборотов (ESC).
— Модели, где требуется мониторинг температуры силовой установки для предотвращения перегрева и своевременного обнаружения неполадок.
— Любые летательные аппараты с бесколлекторными двигателями, где пилоту нужна информация о частоте вращения винта и температуре критических компонентов.

Комплектация
— Плата датчика RPM — 1 шт.
— Термодатчики TEMS-01 (с проводами) — 2 шт.
— Кабель для подключения к двигателю (JST) — 1 шт.
— Кабель для подключения к приемнику (Smart Port) — 1 шт.

Важные примечания и коммерческое предложение

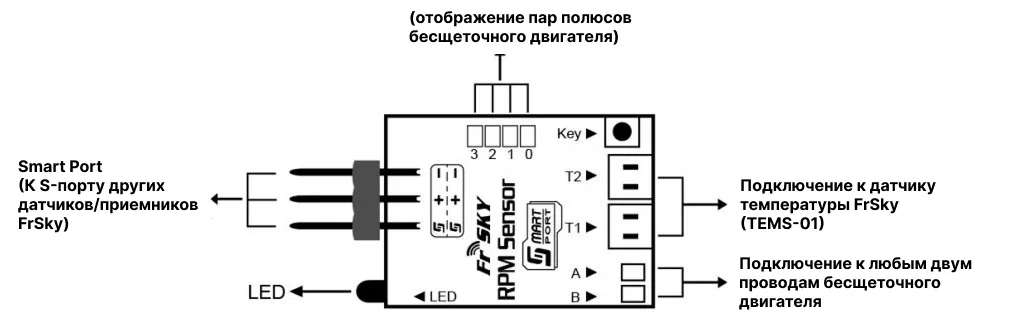

— Подключение к двигателю: Датчик подключается к любым двум проводам бесколлекторного двигателя (между фазой и фазой). Для корректного отображения оборотов необходима обязательная настройка количества полюсов двигателя с помощью кнопки на плате в соответствии с инструкцией.
— Термодатчики: Входящие в комплект датчики TEMS-01 являются термисторами и предназначены для измерения температуры поверхностей (например, обмоток двигателя или радиатора ESC). Их необходимо надежно закрепить в контролируемой точке.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие датчика и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
