Антенна Foxeer Pagoda 2 5.8G FPV (2ШТ)

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Все товары бренда BETAFPV

Быстрые сроки поставки

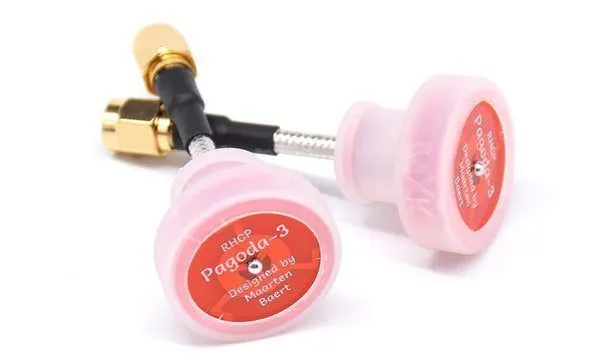

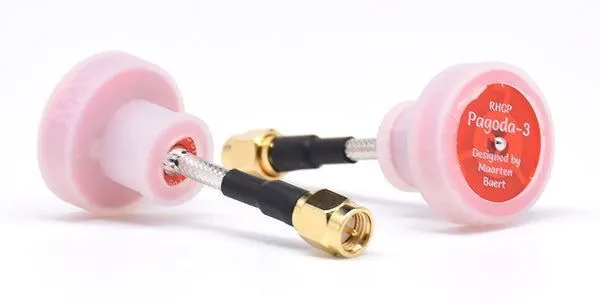

Pagoda 2 5.8G FPV Antenna — это комплект из двух всенаправленных антенн типа «Пагода» с круговой правосторонней поляризацией (RHCP) и высокой эффективностью. Конструкция антенны основана на трёх ярусах печатных плат из меди толщиной 1 унция, что заменяет хрупкие проволочные элементы и обеспечивает превосходную повторяемость характеристик. Антенна обладает широкой полосой пропускания 500 МГц, высоким усилением 5 дБи и отличными параметрами согласования (КСВ <1.22). Идеально подходит для использования как на передающей, так и на приёмной стороне FPV-системы.

Общие характеристики
— Тип: Всенаправленная антенна типа «Pagoda» (Пагода) с круговой поляризацией
— Модель: Pagoda 2 (5.8G, RHCP)
— Назначение: Установка на видеопередатчики (VTX), FPV-очки или приёмные модули для получения стабильного сигнала с высокой помехозащищённостью от переотражений
— Ключевое преимущество: Механически прочная конструкция на основе печатных плат, выдающиеся электрические параметры (КСВ <1.22, эллиптичность <1.3) и высокая эффективность (95%) в компактном форм-факторе
— Поляризация: Правосторонняя круговая (Right Hand Circular Polarization — RHCP)
— Разъём: SMA Male или RP-SMA Male (на выбор, см. варианты)

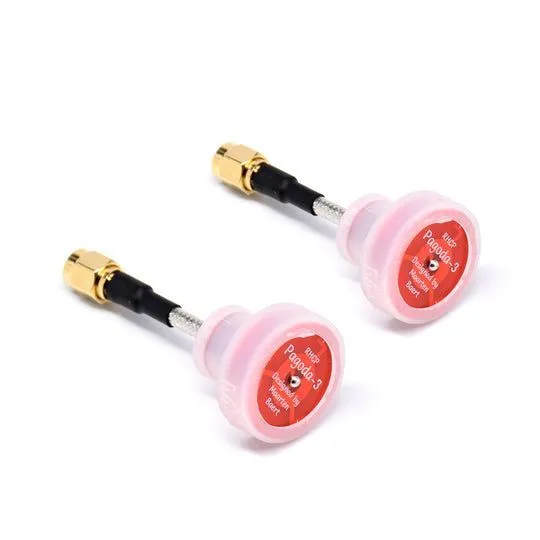

— Количество в упаковке: 2 шт.

Ключевые особенности
— Прочная и точная конструкция на PCB: Три яруса печатных плат из толстой меди (1 oz) обеспечивают высокую механическую прочность, точность изготовления и стабильность электрических параметров от антенны к антенне, в отличие от вариативных ручных проволочных конструкций.
— Превосходная круговая поляризация: Осевое соотношение (Axial Ratio) менее 1.3 дБ указывает на почти идеальную круговую поляризацию, что максимально эффективно борется с многолучевыми замираниями (мультипэтом) и улучшает стабильность картинки.
— Высокое усиление и эффективность: Коэффициент усиления 5 дБи в сочетании с радиационной эффективностью 95% обеспечивает значительное увеличение эффективной излучаемой мощности (EIRP) и чувствительности приёмника по сравнению со стандартными диполями или антеннами «лягушачья лапка».
— Широкая полоса пропускания: Рабочий диапазон 5.55–6.05 ГГц покрывает все возможные аналоговые каналы 5.8 ГГц (включая Raceband) и совместим с большинством цифровых HD-систем.
— Комплектация для защиты: В комплект входит термоусадочная трубка из прочного полиолефина для защиты печатных плат антенны от физических повреждений и коротких замыканий.

Технические характеристики
— Диапазон частот (полоса пропускания): 5.55 – 6.05 ГГц
— Центральная частота: ~5.8 ГГц
— Коэффициент усиления (Gain): 5 дБи
— Коэффициент стоячей волны (VSWR): < 1.22 (на центральной частоте)
— Осевое соотношение (Axial Ratio): < 1.3 дБ
— Возвратные потери (S11): < -20 дБ
— Радиационная эффективность (Radiation Efficiency): 95%
— Максимальная входная мощность: 50 Вт
— Волновое сопротивление: 50 Ом
— Диаграмма направленности: Всенаправленная (Omnidirectional)

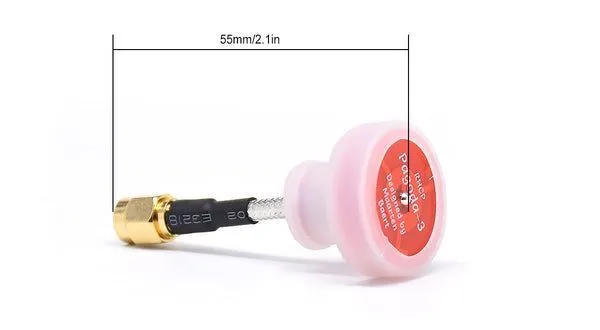

— Габариты (Д x Диаметр макс. x Диаметр мин.): 78±3 мм x 22.4±1 мм x 11.8±1 мм

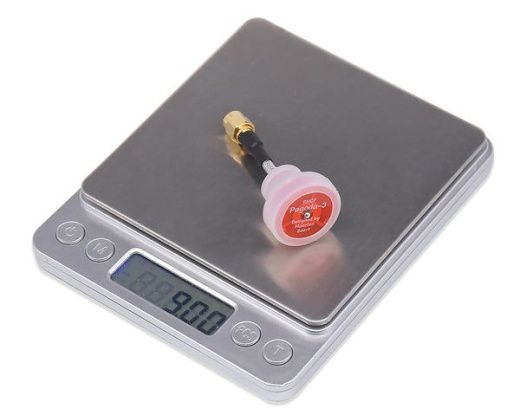

— Вес одной антенны: 9 г
— Цвет: Красный (Red)

Область применения
— Установка на наземные станции, FPV-очки и приёмные модули с разъёмом SMA/RP-SMA для максимального качества приёма.
— Использование в качестве передающей антенны на VTX дронов среднего и крупного размера, где важны дальность и помехоустойчивость.
— Гоночные и фристайл FPV-системы, где критична стабильность видеосигнала при выполнении манёвров вблизи препятствий.
— Любительские и профессиональные HD-цифровые системы, совместимые с диапазоном 5.8 ГГц.

Комплектация поставки
— Антенна Pagoda 2 5.8G FPV Antenna — 2 шт.
— Термоусадочная трубка из полиолефина для защиты — в комплекте.

Варианты исполнения (доступные опции)
— Тип разъёма (выберите один):

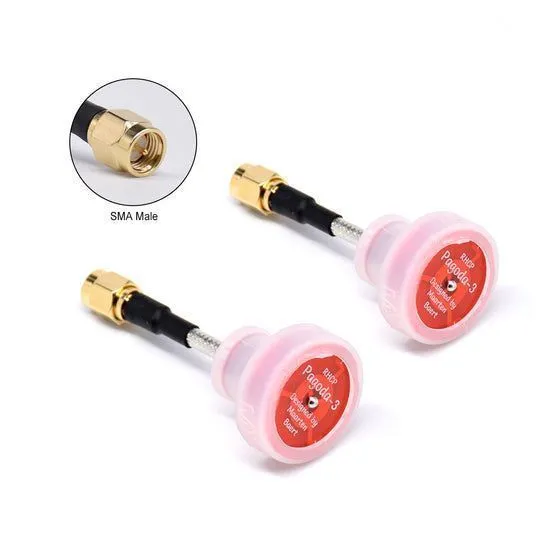

— SMA Male: Стандартный штекер SMA (центральный контакт — штырь).

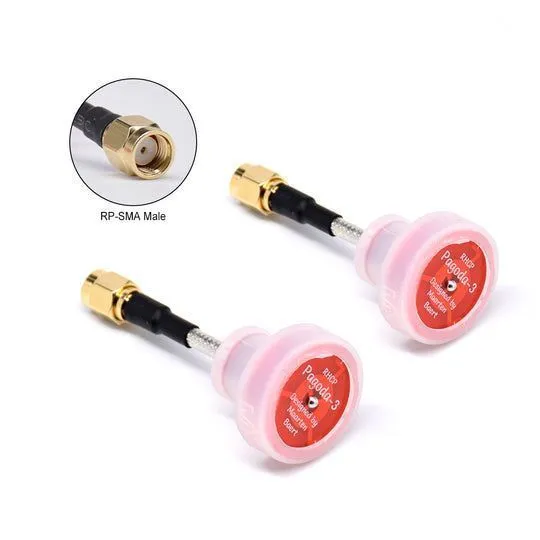

— RP-SMA Male (Reverse Polarity SMA): Обратной полярности штекер RP-SMA (центральный контакт — гнездо).
— Важно: Выбор разъёма должен соответствовать типу разъёма на вашем оборудовании (VTX, очках, приёмнике). Эти разъёмы несовместимы между собой.
— Конкретный тип требуемого разъёма необходимо чётко указывать при запросе коммерческого предложения (КП).
