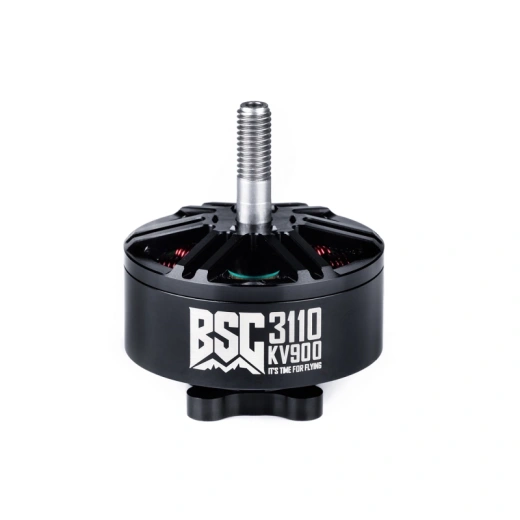

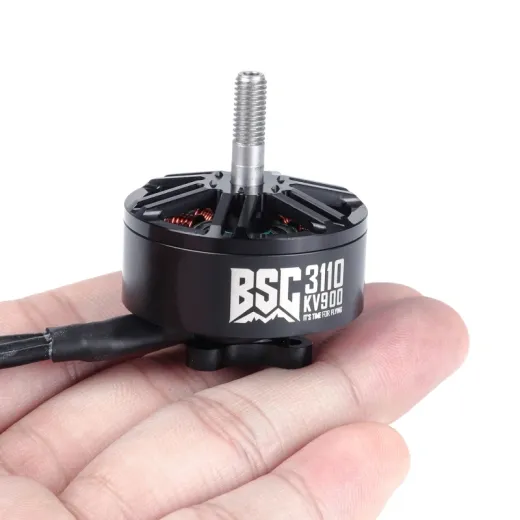

Мотор BSC 3110 FPV для дронов

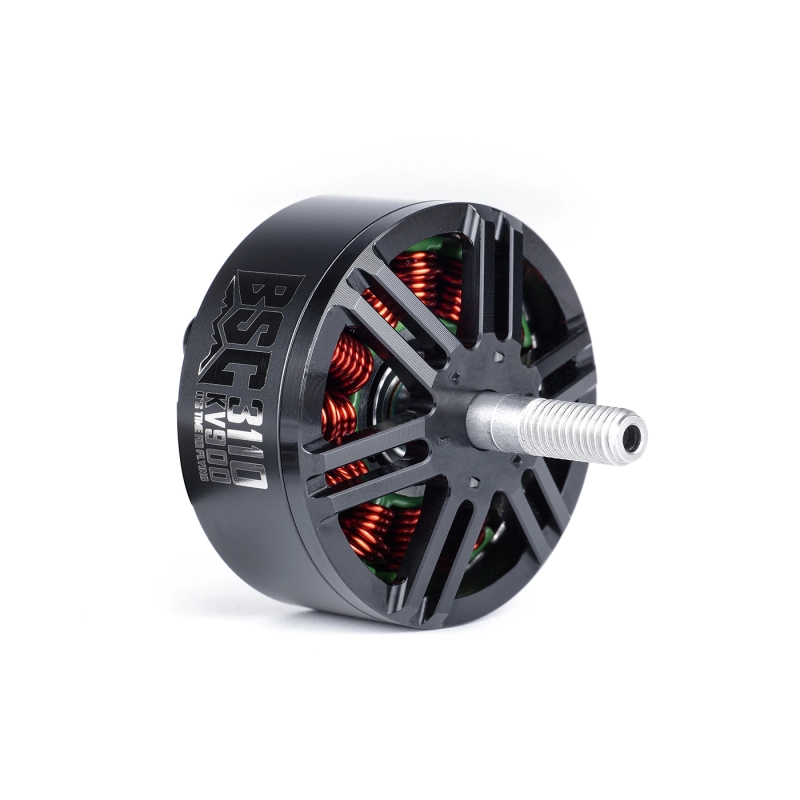

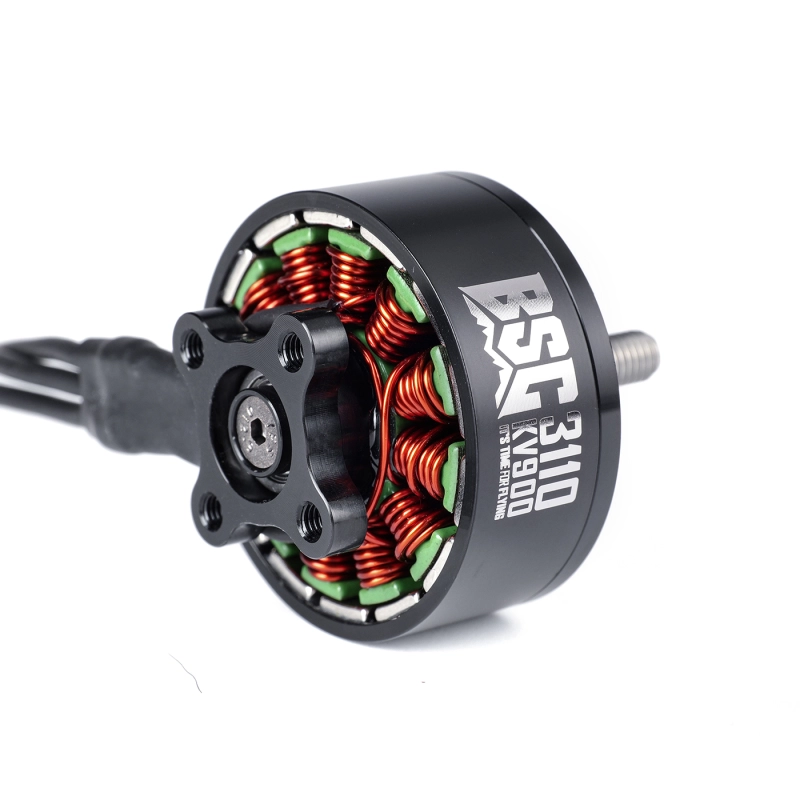

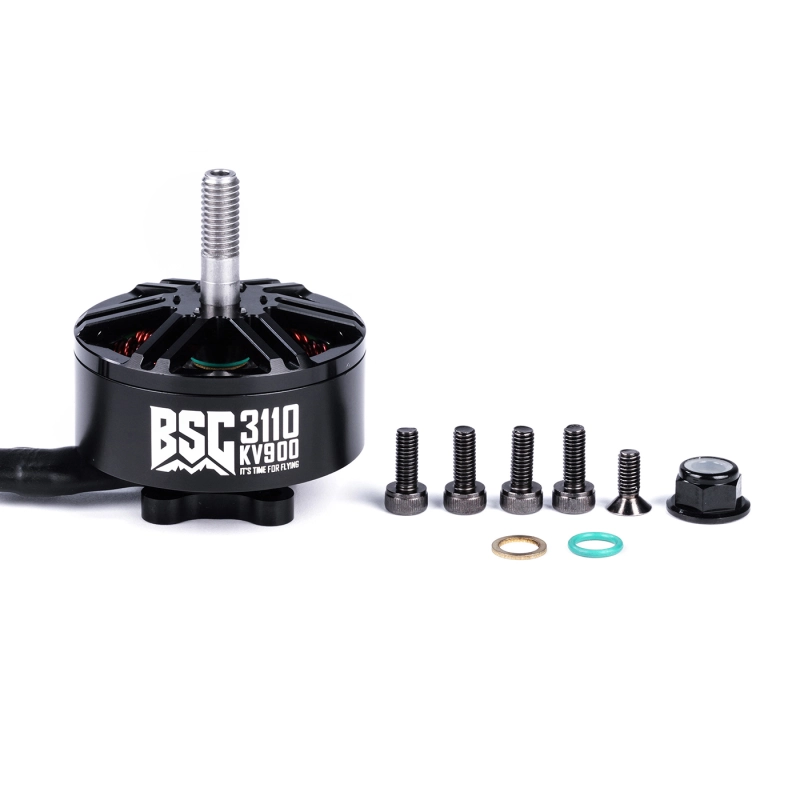

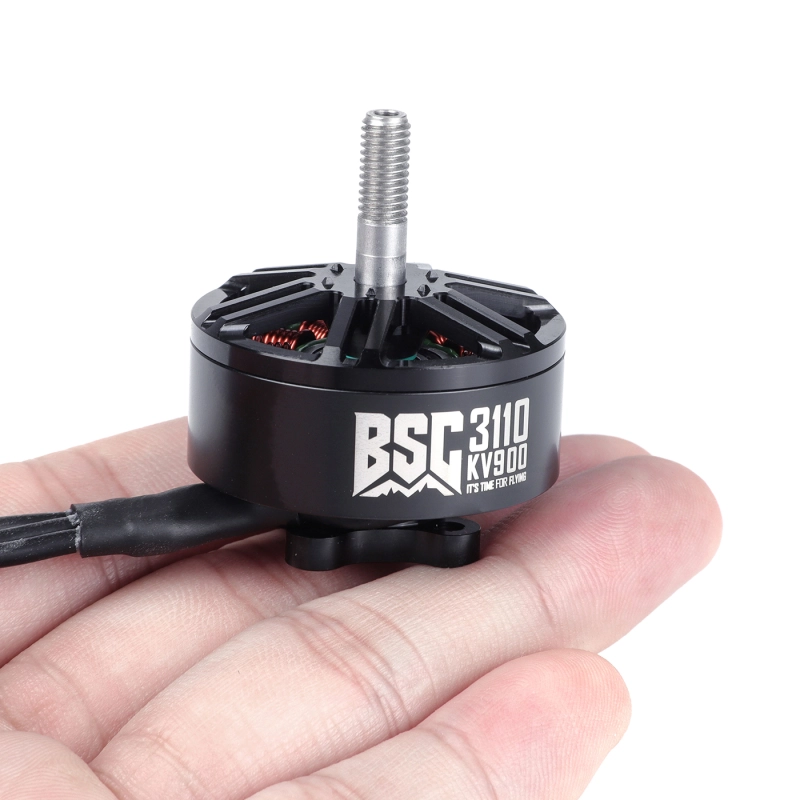

Бесколлекторный мотор MAD BSC3110 900KV — универсальный FPV-двигатель для 9–10″ систем дальнего полёта
Назначение

Мотор MAD BSC3110 относится к базовой линейке BSC-серии, созданной для пилотов, которым важны стабильность, простота и оптимальное соотношение цены и качества.
Модель разработана для FPV-дронов дальнего радиуса действия и промышленных UAV, обеспечивая мощную тягу и высокий КПД при работе с 9–10-дюймовыми пропеллерами.
Для пользователей, ищущих более прочное и эстетичное исполнение, производитель предлагает серию FS.

Конструктивные особенности

— Алюминиевый корпус с высокой точностью обработки и оптимизированной системой охлаждения.
— Магниты класса N52H с дугообразной формой для увеличения магнитного потока и стабильного крутящего момента.
— Обмотка из безкислородной монокристаллической меди военного класса — высокая проводимость и устойчивость к нагреву.
— Увеличенная плотность намотки (High Slot Fill Rate) снижает энергопотребление и повышает отзывчивость газа.
— Новый виброгасящий дизайн ротора — уменьшает вибрации и продлевает срок службы подшипников.
— Подшипники повышенной надёжности обеспечивают плавное вращение и устойчивость при длительной работе.
— Встроенные пылевые фильтры из нержавеющей стали внутри статора.
— Раздельные лопасти системы выхлопа в роторе — улучшенное охлаждение.

Технические характеристики мотора

— Модель: MAD BSC3110 V1.0
— KV: 900 обВ
— Конфигурация: 12N14P
— Диаметр корпуса: 37.1 мм
— Высота мотора: 43.9 мм
— Диаметр вала: 5 мм (внутренний)
— Масса мотора: 87.5 г
— Масса в упаковке: 101.5 г
— Внутреннее сопротивление: не указано (тип. ≤ 0.1 Ω)
— Холостой ток: 1.4 А  10 В
— Максимальный ток: 59.3 А
— Максимальная мощность: 1484.3 Вт
— Максимальная тяга: 3.6 кг
— Рабочее напряжение: до 6 S LiPo (25 В)
— Длина кабеля: 250 мм (18 AWG, силикон)
— Крепление пропеллера: гайка M5
— Крепление мотора: Ø19 мм, M3 × 4
— Балансировка ротора: ≤ 5 мг

Производительность (HQ 9×5×3, питание 6S, температура 25 °C, уровень моря)

— При 30 % газа → 2.46 А, 61.5 Вт, 428 г тяги, КПД ≈ 7.0 гВт, 4982 обмин
— При 50 % газа → 8.12 А, 203 Вт, 1058 г тяги, КПД ≈ 5.2 гВт, 8025 обмин
— При 70 % газа → 16.01 А, 400 Вт, 1709 г тяги, КПД ≈ 4.3 гВт, 10838 обмин
— При 85 % газа → 36.65 А, 916 Вт, 2747 г тяги, КПД ≈ 3.0 гВт, 13005 обмин
— При 100 % газа → 54.47 А, 1361 Вт, 3387 г тяги, КПД ≈ 2.5 гВт, 14518 обмин

Производительность (HQ 10×5×3R, питание 6S, температура 25 °C, уровень моря)

— При 30 % газа → 5.06 А, 126.5 Вт, 460 г тяги, КПД ≈ 3.6 гВт, 7652 обмин
— При 50 % газа → 12.12 А, 303 Вт, 1090 г тяги, КПД ≈ 3.6 гВт, 10216 обмин
— При 70 % газа → 20.91 А, 522 Вт, 1839 г тяги, КПД ≈ 3.5 гВт, 10238 обмин
— При 85 % газа → 41.55 А, 1038 Вт, 2896 г тяги, КПД ≈ 2.8 гВт, 12312 обмин
— При 100 % газа → 59.37 А, 1484 Вт, 3616 г тяги, КПД ≈ 2.4 гВт, 13825 обмин

(Данные измерены при температуре 25 °C, напряжении 25 В, на уровне моря.)

Преимущества

— Отличное соотношение цена  производительность.
— Линейная характеристика тяги и быстрый отклик газа.
— Высокий КПД и низкое энергопотребление.
— Конструкция с антивибрационным ротором и долговечными подшипниками.
— Эффективное охлаждение даже при длительных полётах.
— Расширенный ресурс за счёт пылезащитных фильтров и теплоотводящих каналов.

Рекомендации по применению

— FPV-дроны дальнего радиуса действия (Long-Range).
— Платформы с 9–10″ пропеллерами.
— Лёгкие промышленные и исследовательские UAV.
— Дроны с соосной установкой (X8) при парной сборке моторов CM-серии.

Итог

MAD BSC3110 (900KV) — это лёгкий, стабильный и энергоэффективный мотор для FPV и Long-Range систем, рассчитанный на мощность до 1.48 кВт и тягу до 3.6 кг.
Он обеспечивает плавное управление, низкий уровень вибраций и высокий КПД, что делает его идеальным решением для FPV-дронов с 9–10″ пропеллерами.
