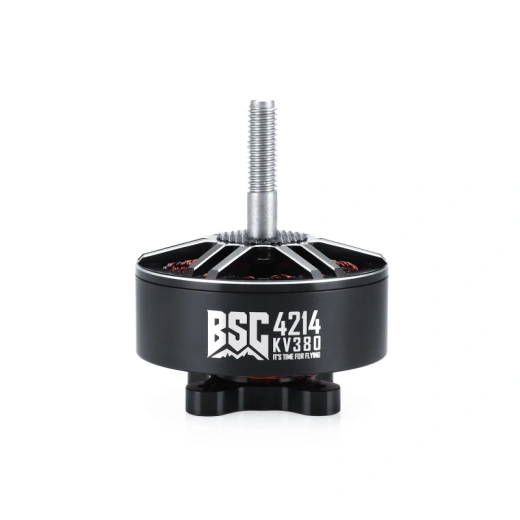

Мотор BSC 4214 FPV

Бесколлекторный двигатель MAD BSC4214 380KV — базовая серия для FPV и мультикоптеров
Назначение

MAD BSC4214 380KV — двигатель серии BSC, являющийся базовой (entry-level) моделью в линейке MAD.
Он разработан для широкого круга пользователей, обеспечивая баланс между доступной ценой и стабильным качеством.
Подходит как для новичков, так и для опытных энтузиастов FPV-полетов.
Для тех, кто ищет более износостойкий и эстетичный вариант, производитель предлагает серию FS.

Конструктивные особенности

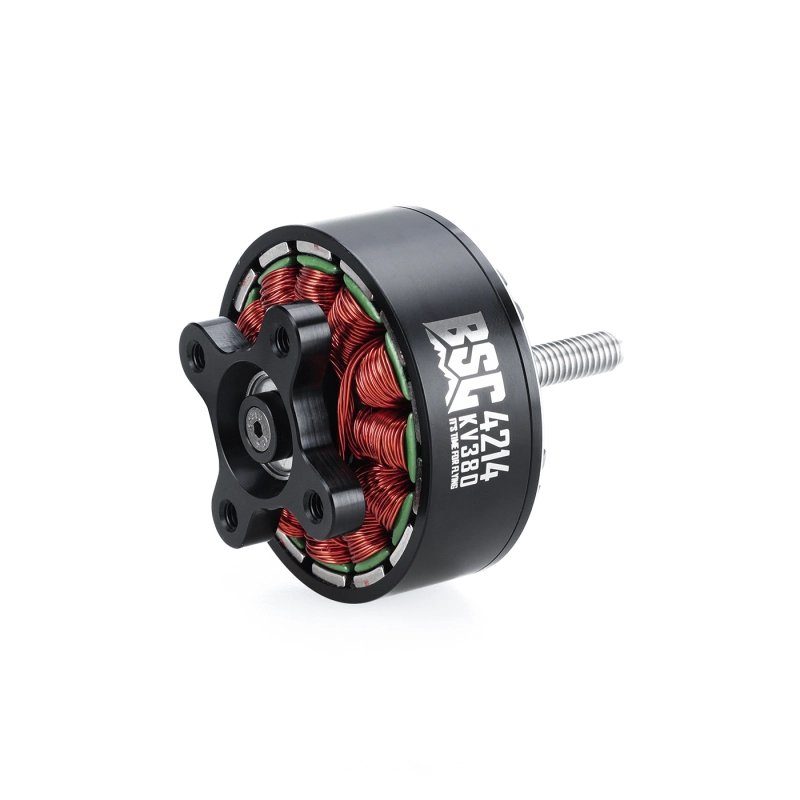

— Конфигурация: 12N14P (12 пазов, 14 полюсов).
— Корпус из прочного алюминиевого сплава.
— Вал диаметром 6 мм с надёжным креплением под гайку M6.
— Установочные отверстия под мотор: Ø30 мм (M4×4).
— Точная балансировка ротора — не более 5 мг.
— Центробежное охлаждение — устойчивая работа при высокой нагрузке.
— Кабель: 14 AWG, силикон, длина 800 мм (чёрный).
— Подходит для установки на квадрокоптеры, самолёты и дроны среднего размера.

Технические характеристики

— Модель: MAD BSC4214
— KV: 380 обВ
— Внутреннее сопротивление: ≈ 60 мΩ
— Холостой ток: 1.35 А  20 В
— Рабочее напряжение: до 8S LiPo (≈ 32 В)
— Максимальный ток: 45.8 А
— Максимальная мощность: 1366.9 Вт
— Максимальная тяга: 4.7 кг
— Максимальный крутящий момент: 1.16 Н·м
— Масса мотора: 197 г
— Масса в упаковке: ≈ 250 г
— Рекомендуемые пропеллеры: 13×8–13×10, HQProp 13×9×3
— Рабочая температура: до 100 °C

Производительность (пример при 8S, 25 °C, уровень моря)

С пропеллером GEMFAN 13×8:
— При 30 % газа → 56 Вт, тяга ≈ 0.5 кг, КПД ≈ 9.1 гВт
— При 50 % газа → 185 Вт, тяга ≈ 1.3 кг, КПД ≈ 6.9 гВт
— При 70 % газа → 372 Вт, тяга ≈ 2.1 кг, КПД ≈ 5.7 гВт
— При 90 % газа → 811 Вт, тяга ≈ 3.6 кг, КПД ≈ 4.4 гВт
— При 100 % газа → 1.10 кВт, тяга ≈ 4.48 кг, КПД ≈ 4.1 гВт

С пропеллером HQProp 13×9×3:
— При 30 % газа → 81 Вт, тяга ≈ 0.65 кг, КПД ≈ 7.9 гВт
— При 50 % газа → 289 Вт, тяга ≈ 1.75 кг, КПД ≈ 6.0 гВт
— При 70 % газа → 642 Вт, тяга ≈ 2.9 кг, КПД ≈ 4.8 гВт
— При 100 % газа → 1.36 кВт, тяга ≈ 4.7 кг, КПД ≈ 3.4 гВт

(Измерения выполнены при 25 °C и уровне моря, входное напряжение 32 В.
Для безопасной эксплуатации рекомендуется не превышать взлётный вес, указанный производителем.
Превышение более чем на 20 % может существенно снизить производительность и срок службы мотора.)

Преимущества

— Оптимальное соотношение цены и качества.
— Подходит для FPV-дронов и лёгких мультикоптеров.
— Высокая энергоэффективность — до 9 гВт.
— Лёгкий корпус — всего 197 г.
— Простая установка и совместимость с популярными пропеллерами (GEMFAN, HQProp).
— Центробежное охлаждение и низкий уровень вибраций.

Применение

— FPV-дроны среднего размера (7–10 дюймов).
— Мультикоптеры и квадрокоптеры с питанием 6–8S.
— Обучающие и хоббийные модели.
— Проекты, где требуется надёжный мотор при ограниченном бюджете.

Итог

MAD BSC4214 380KV — надёжный базовый двигатель для FPV и мультикоптеров, обеспечивающий до 4.7 кг тяги при весе менее 200 г.
Это оптимальное решение для тех, кто ищет стабильный мотор начального уровня с высокой эффективностью и точной балансировкой.
Подходит для хоббийных и профессиональных установок, где важны лёгкость, простота и долговечность.
