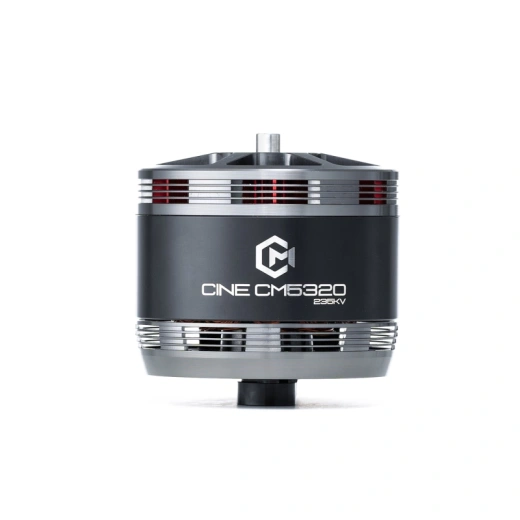

Мотор CM 5320 CINE FPV

Мотор MAD CINE CM5320 — серия для кинематографических X8-платформ
Назначение

Серия двигателей MAD CINE CM5320 разработана для профессиональных мультикоптеров, используемых в аэровидеосъёмке, FPV-кинематографе и тяжёлых съёмочных системах формата X8.
Моторы обеспечивают плавную тягу, точную линейность отклика и высокую энергоэффективность при работе с крупными пропеллерами на 12S-питании.

Основные особенности

— Оптимизировано для коаксиальной установки X8 (верхний и нижний винт).
— Плавная линейная тяга и высокая отзывчивость на низких оборотах — идеальны для стабильной съёмки.
— Повышенная энергоэффективность до 80 %, улучшенный крутящий момент при малом весе.
— Используются промышленные подшипники, высокотемпературная обмотка (до 180 °C) и магниты класса N52H.
— Конструкция корпуса из авиационного алюминия с анодированным покрытием обеспечивает лёгкость и жёсткость.
— Встроенная система отвода тепла с центробежным охлаждением и открытой передней крышкой.

Варианты исполнения

CM5320 235KV
— Напряжение: 12S LiPo (48 В)
— Максимальная тяга: 9,3 кг
— Ток: до 68 А
— Мощность: до 2,7 кВт
— Крутящий момент: 2,3 Н·м
— Вес мотора: 523 г
— КПД: ≈ 78–82 %
— Рабочая температура: до 70 °C
— Рекомендованный ESC: MAD AMPX 80A (5–14S)
— Совместимые пропеллеры: 17×8×3, 18×12, 18.1×7.2

CM5320 360KV
— Напряжение: 12S LiPo (48 В)
— Максимальная тяга: 7,9 кг
— Мощность: до 3,6 кВт
— Ток: до 88 А
— Крутящий момент: 2,0 Н·м
— Вес: 523 г
— КПД: ≈ 75–79 %
— Рекомендованный ESC: MAD AMPX 120A (5–14S)
— Пропеллеры: 12×8×3, 13×10×3

CM5320 400KV
— Напряжение: 12S LiPo (48 В)
— Максимальная тяга: 9,0 кг
— Мощность: до 4,0 кВт
— Ток: до 97 А
— Крутящий момент: 2,0 Н·м
— Вес: 525 г
— КПД: ≈ 75 %
— Рекомендованный ESC: MAD AMPX 120A (5–14S)
— Пропеллеры: 13×10×3

Производительность (при 48 В, 25 °C, уровень моря)

— При 30 % газа — 90–200 Вт, тяга ≈ 0.9 кг, КПД ~ 65–70 %
— При 50 % газа — 400–600 Вт, тяга ≈ 2–3 кг, КПД ~ 75 %
— При 70 % газа — 800–1100 Вт, тяга ≈ 4–5 кг, КПД ~ 80 %
— При 100 % газа — до 2700–4000 Вт, тяга 7–9 кг, КПД ~ 77 %

(Фактические значения зависят от винта, плотности воздуха и условий полетов.)

Применение

— Профессиональные дроны для аэровидеосъёмки и FPV-кинематографа
— X8-платформы и многоосевые съёмочные системы
— VTOL-проекты и индустриальные UAV
— Сценарии, где требуется устойчивое вращение при высокой нагрузке

Преимущества

— Высокая линейность тяги для плавных кадров
— Низкий уровень вибраций и шума
— Продолжительный ресурс и эффективное охлаждение
— Поддержка крупных пропеллеров 18–20 дюймов
— Совместимость с коаксиальными установками (X8, X12)
