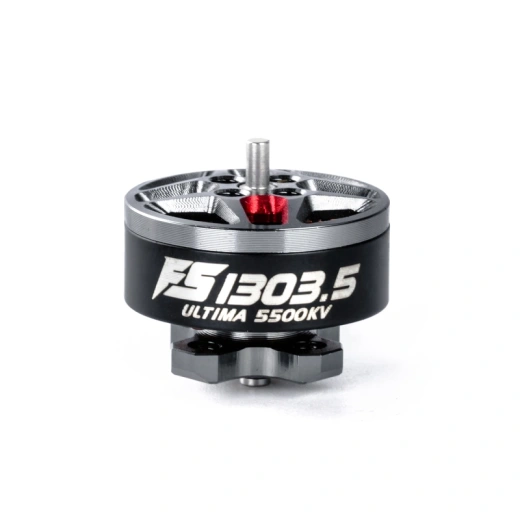

Мотор FS 1303.5 MYTHIC FPV

Бесколлекторный мотор MAD Ultima FS1303.5 V1.0 (5500KV) — лёгкий и точный двигатель для фристайл- и cinewhoop-дронов
Назначение

Серия MAD FS (Freestyle Series) разработана специально для фристайл-пилотажа и лёгких FPV-дронов.
Процесс разработки занял более 6 месяцев тестов и оптимизаций, чтобы достичь идеального сочетания внешнего вида, мощности и эффективности.

Основное отличие серии FS от BSC — использование титанового полого вала и тонкого статора 0,15 мм из кремнистой стали, что снижает вес и увеличивает эффективность.
Дополнительная вторичная анодировка корпуса придаёт моторам эстетичный вид и повышает износостойкость.

Рекомендовано для:
— мини-дронов формата 2,5–3 дюйма,
— indoor FPV, cinewhoop, tinywhoop,
— FPV-стартовых комплектов, где важна чувствительность и лёгкость.

Конструктивные особенности

— Корпус из алюминиевого сплава с высокой жёсткостью и низким весом.
— Титановый полый вал Ø 1,5 мм — прочный и лёгкий.
— Оптимизированная магнитная система из 0,15 мм кремнистой стали.
— Балансировка ротора ≤ 3 мг — минимальные вибрации и плавная работа.
— Вторичная анодировка корпуса — защита и премиальный внешний вид.
— Улучшенное охлаждение и плавный газ благодаря точной геометрии колокола.

Технические характеристики мотора

— Модель: MAD Ultima FS1303.5 V1.0
— KV: 5500 обВ
— Конфигурация: 9N12P
— Номинальное напряжение: 2–4 S LiPo (7,4 – 16 В)
— Размер: Ø 16,5 × 14,1 мм
— Вал: Ø 1,5 мм
— Масса мотора: 7,6 г

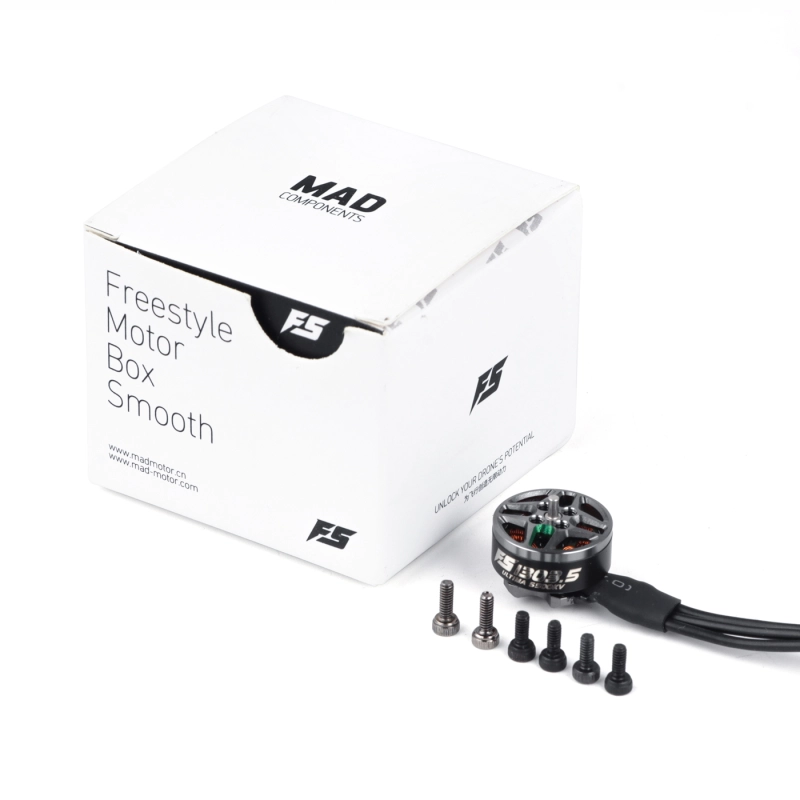

— Масса с упаковкой: 17,5 г (коробка 50 × 50 × 40 мм)
— Сопротивление: 199,5 мΩ
— Холостой ток: 0,54 А  6 В
— Максимальный ток: 10,2 А
— Максимальная мощность: 159,9 Вт
— Максимальная тяга: 228,8 г
— Длина кабеля: 130 мм (24 AWG, силикон)

Крепёж и совместимость

— Отверстия под пропеллер: Ø 5 мм M2×4
— Отверстия под крепление мотора: Ø 9 мм M2×4
— Совместим с пропеллерами до 3 дюймов

Производительность (пример при 16 В, 25 °C, уровень моря)

— При 30 % газа → ≈ 47 г тяги, КПД ≈ 1,7 гВт
— При 50 % газа → ≈ 79 г тяги, КПД ≈ 1,8 гВт
— При 70 % газа → ≈ 139 г тяги, КПД ≈ 1,8 гВт
— При 90 % газа → ≈ 208 г тяги, КПД ≈ 1,6 гВт
— При 100 % газа → ≈ 229 г тяги, КПД ≈ 1,4 гВт

(Оптимальный диапазон — 40–80 % газа для максимальной эффективности и низкого перегрева.)

Преимущества

— КПД до 88 %
— Минимальный вес — всего 7,6 г
— Плавный FOC-отклик и точная регулировка тяги
— Высокая удельная мощность (≈ 21 Втг)
— Низкий уровень шума и вибраций
— Подходит для 2S–4S аккумуляторов
— Эффективное охлаждение и стабильность оборотов

Итог

MAD Ultima FS1303.5 (5500KV) — лёгкий, мощный и точный мотор для фристайла и cinewhoop-дронов.
Оптимален для внутренних полетов и динамичных FPV-манёвров, обеспечивает чистую тягу, быстрый отклик и высокую надёжность при минимальной массе.
