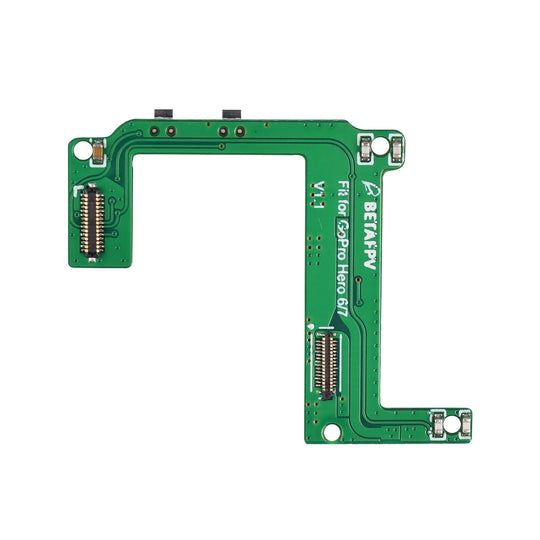

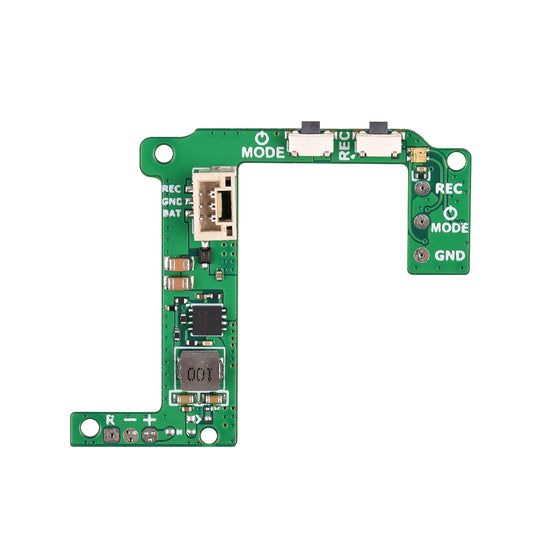

Плата BEC Board для Naked GoPro (HERO6/7, 5В/2А)
Характеристики
Быстрые сроки поставки
Плата BEC Board для Naked GoPro (HERO6/7, 5В/2А)
#PROP_TITLE#
—
#PROP_VALUE#
|

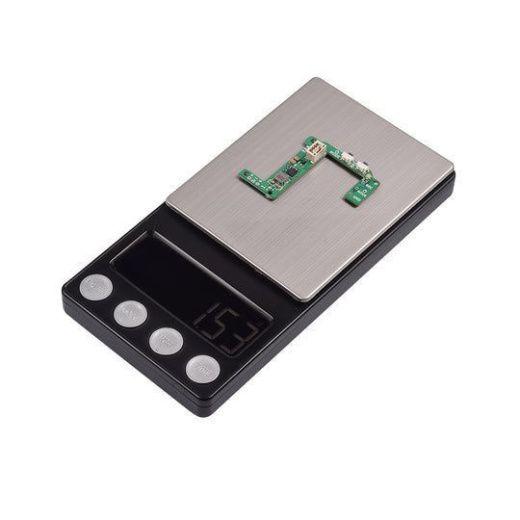

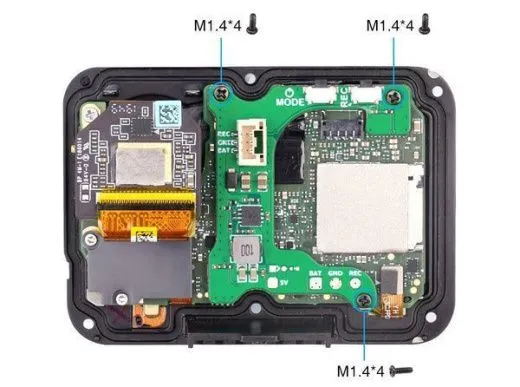

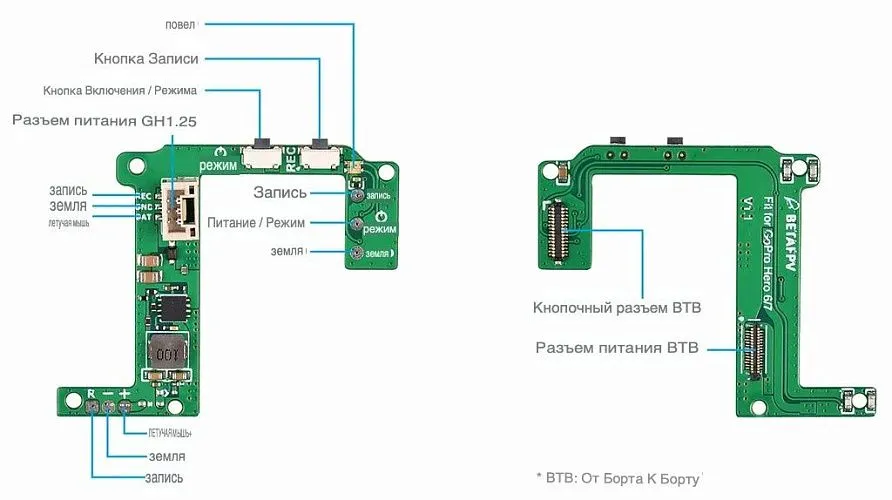

Специализированная плата стабилизатора напряжения (BEC) и управления, предназначенная для интеграции в лёгкий модуль на основе разобранных камер GoPro HERO6 или HERO7. Плата обеспечивает стабильное питание 5В/2А, интегрирует штатные кнопки и светодиод камеры, а также предоставляет возможность удалённого управления записью с пульта радиоуправления через функцию Pinio в Betaflight. Вес платы около 1.53 г, что минимизирует общую массу кастомной «облегчённой» (naked) камеры для установки на микро-дроны. Общие характеристики — Тип: Плата управления питанием и периферией (BEC & Control Board) — Модель: BEC Board for Naked Camera (совместимость: GoPro HERO6, GoPro HERO7) — Назначение: Обеспечение работы и управления кастомным лёгким модулем на базе разобранной камеры GoPro HERO6/7 на борту дрона — Ключевые функции: Стабилизация питания, дублирование кнопок и светодиода, удалённое управление записью — Входное напряжение: 2–4S LiPo (7.4–16.8 В) — Выходное стабилизированное напряжение: 5 В — Максимальный выходной ток: 2 А — Вес: 1.53 г (проверьте актуальность у менеджера) — Разъём питания: GH 1.25, 3-пиновый Ключевые особенности — Защита от отключения питания: Интегрированный BEC с выходом 5В/2А предотвращает внезапное выключение камеры из-за просадок напряжения в силовой схеме дрона, что гарантирует сохранность видеофайлов. — Полная интеграция штатного управления: На плате установлены штатные кнопки GoPro («Power/Mode» и «Record/Shutter») и разъём для подключения штатного светодиода, обеспечивая привычное управление и индикацию статуса. — Функция удалённого управления записью (Remote Record): Наличие контактной площадки (pad) позволяет подключить плату к полётному контроллеру (FC) и назначать управление записью/остановкой на любой переключатель пульта через функцию Pinio в Betaflight. — Минимальный вес и готовность к установке: Плата весом ~1.5 г и комплектный кабель с разъёмом GH1.25 позволяют быстро и аккуратно интегрировать питание и управление в сборку «naked» камеры. — Специально для кастомных сборок: Разработана для энтузиастов, создающих облегчённые камерные модули на базе разобранных GoPro HERO6/7, часто в сочетании с кейсом (Case V2) и рамами BETAFPV (Beta85X/95X). Технические характеристики — Входное напряжение (Vin): 2–4S (7.4–16.8 В) — Выходное напряжение (BEC Out): 5 В (±5%) — Максимальный выходной ток: 2 А — Тип разъёма питания: GH 1.25 (3 pin) — Длина комплектного кабеля: 90 мм, калибр 30 AWG — Интерфейс удалённого управления: Контактная площадка для пайки (signal pad) — Поддерживаемые кнопки: Power/Mode Button, Record/Shutter Button — Подключение светодиода: Разъём для штатного светодиода GoPro — Совместимость с корпусами: Предназначена для использования с Case for Naked Camera (версия для HERO6/7) Схема подключения и управление (HERO6/7) — Питание: Вход (2-4S) → BEC Board → Разъём камеры GoPro (5V). — Управление записью: Контактная площадка на BEC Board → Назначенный PINIO-пин на полётном контроллере (например, B12 на F4 FC V2.0). — Индикация: Светодиод на BEC Board дублирует состояния штатного светодиода камеры. Индикация состояния (LED Status) — Включение питания (однократное нажатие Power/Mode): Светодиод мигает 3 раза и гаснет. — Выключение питания (удержание Power/Mode 5 сек.): Светодиод мигает 7 раз и гаснет. — Начало записи (однократное нажатие Record): Светодиод медленно мигает непрерывно. — Остановка записи (однократное нажатие Record): Светодиод мигает 3 раза и гаснет. — Отсутствие карты microSD: После нажатия Record светодиод мигает 1 раз и гаснет. Область применения — Кастомные сборки лёгких (naked) HD-камер на базе GoPro HERO6/7 для FPV-дронов. — Кинематографические дроны (Cinewhoop) на платформах BETAFPV Beta85X/95X, предназначенных для naked-камер. — Проекты DIY-энтузиастов, направленные на создание минималистичных и лёгких систем записи видео с дронов. Комплектация поставки (для версии HERO6/7) — Плата BEC Board for GoPro HERO6/7 — 1 шт. — Силовой кабель GH1.25 (90 мм, 30 AWG) — 1 шт. Варианты исполнения (доступные опции) — Данная модель предназначена строго для камер GoPro HERO6 и HERO7. — Для камеры GoPro HERO8 требуется отдельная версия BEC Board. — Конкретную информацию о совместимости с различными полётными контроллерами и рамками уточняйте при запросе коммерческого предложения (КП). |
