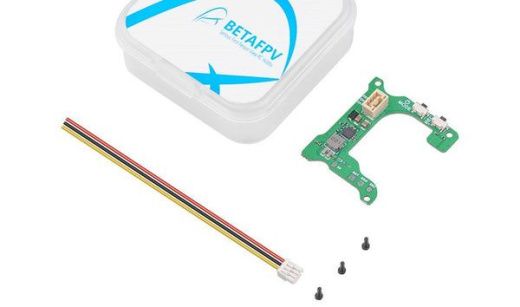

Плата BEC Board для Naked GoPro (HERO8, 5В/2А)
Характеристики
Быстрые сроки поставки
Плата BEC Board для Naked GoPro (HERO8, 5В/2А)
#PROP_TITLE#
—
#PROP_VALUE#
|

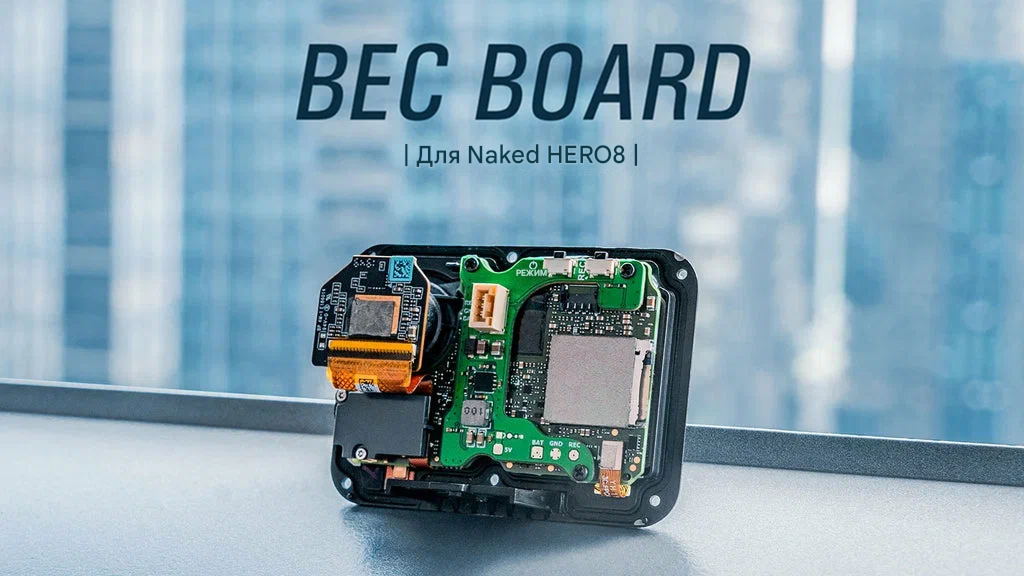

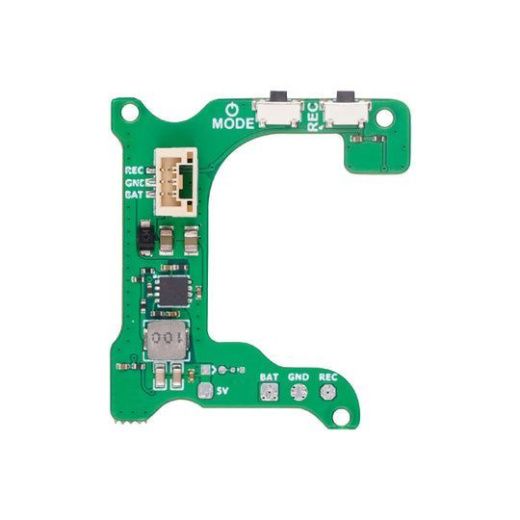

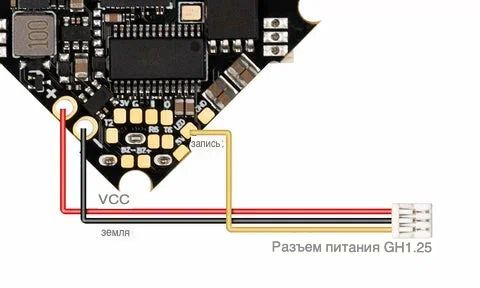

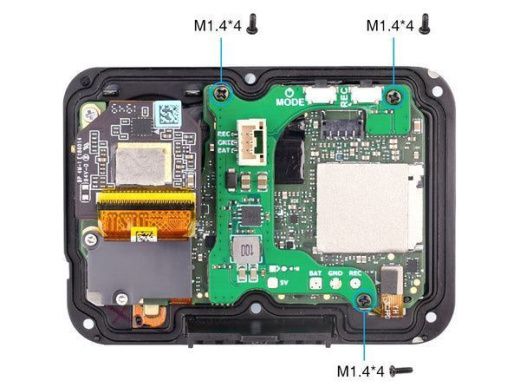

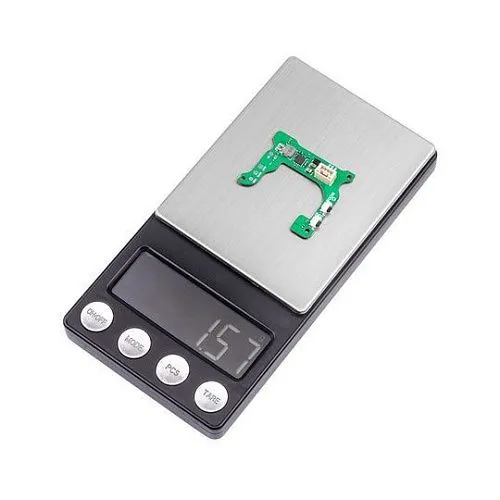

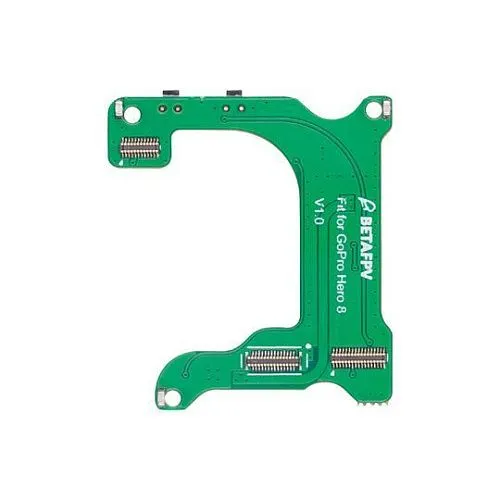

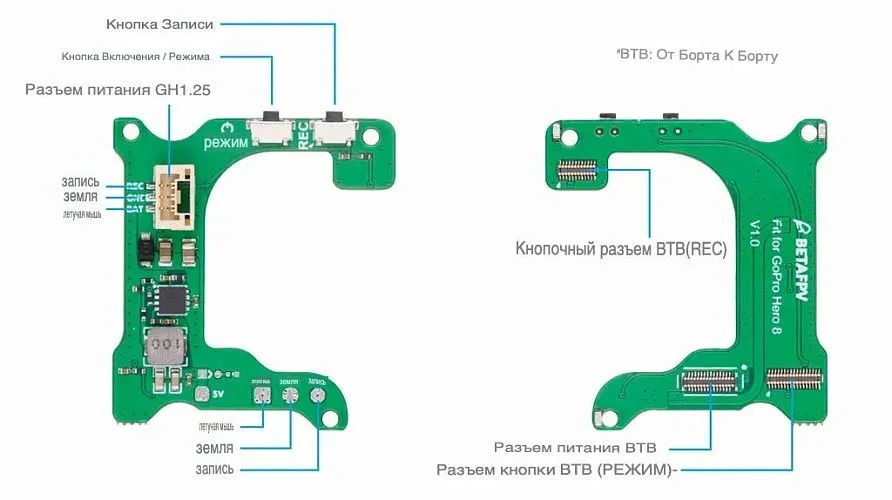

Специализированная плата стабилизатора напряжения (BEC) и управления, разработанная для создания лёгких модулей на основе разобранной камеры GoPro HERO8. Обеспечивает стабильное питание 5В/2А, интегрирует штатные органы управления и индикацию камеры, а также поддерживает функцию удалённого управления записью с пульта. Конструктивно отличается от версии для HERO6/7 и требует использования отдельного, специального кейса (STL-файл предоставляется). Вес платы около 1.57 г. Общие характеристики — Тип: Плата управления питанием и периферией (BEC & Control Board) — Модель: BEC Board for Naked Camera (совместимость: GoPro HERO8) — Назначение: Обеспечение работы и управления кастомным лёгким модулем на базе разобранной камеры GoPro HERO8 на борту дрона — Ключевые функции: Стабилизация питания, дублирование кнопок и светодиода, удалённое управление записью — Входное напряжение: 2–4S LiPo (7.4–16.8 В) — Выходное стабилизированное напряжение: 5 В — Максимальный выходной ток: 2 А — Вес: 1.57 г (проверьте актуальность у менеджера) — Разъём питания: GH 1.25, 3-пиновый — Особенность: Не совместима с кейсом Case V2 для HERO6/7, требуется печать отдельного кейса по предоставленному STL-файлу. Ключевые особенности — Специализированная разработка для HERO8: Учтены конструктивные и электрические особенности камеры GoPro HERO8, что обеспечивает корректную работу и управление. — Мощный и стабильный источник питания: Интегрированный BEC 5В/2А предотвращает сбои в работе камеры из-за нестабильного напряжения в силовой цепи дрона, критично для сохранения целостности видеофайлов. — Полный набор штатного управления: На плате размещены кнопки «Power/Mode» и «Record/Shutter», а также разъём для подключения штатного светодиода GoPro HERO8 для визуального контроля статуса. — Интеграция с системами дрона: Наличие контактной площадки позволяет реализовать функцию удалённого запуска и остановки записи с пульта радиоуправления через настройку Pinio в прошивке Betaflight. — Комплект для сборки: Включает кабель и крепёжные винты M1.4, что облегчает монтаж платы на основную плату камеры или в специальный кейс. Технические характеристики — Входное напряжение (Vin): 2–4S (7.4–16.8 В) — Выходное напряжение (BEC Out): 5 В (±5%) — Максимальный выходной ток: 2 А — Тип разъёма питания: GH 1.25 (3 pin) — Длина комплектного кабеля: 90 мм, калибр 30 AWG — Крепёжные винты: M1.4 x 4 мм (в комплекте) — Интерфейс удалённого управления: Контактная площадка для пайки (signal pad) — Поддерживаемые кнопки: Power/Mode Button, Record/Shutter Button (штатные для HERO8) — Подключение светодиода: Разъём для штатного светодиода GoPro HERO8 — Совместимость с корпусами: Требуется отдельный кейс (STL файл для 3D-печати предоставляется производителем). Не совместима с Case V2 для HERO6/7. Схема подключения и управление (HERO8) — Питание: Вход (2-4S) → BEC Board → Разъём камеры GoPro HERO8 (5V). — Управление записью: Контактная площадка на BEC Board → Назначенный PINIO-пин на полётном контроллере. — Индикация: Светодиод на BEC Board дублирует состояния штатного светодиода камеры HERO8. Индикация состояния (LED Status) — Включение питания (однократное нажатие Power/Mode): Светодиод мигает 3 раза и гаснет. — Выключение питания (удержание Power/Mode 5 сек.): Светодиод мигает 7 раз и гаснет. — Начало записи (однократное нажатие Record): Светодиод медленно мигает непрерывно. — Остановка записи (однократное нажатие Record): Светодиод мигает 3 раза и гаснет. — Отсутствие карты microSD: После нажатия Record светодиод мигает 1 раз и гаснет. Область применения — Создание облегчённых (naked) модулей записи на базе камеры GoPro HERO8 для FPV-дронов. — Кастомные кинематографические сборки (Cinewhoop), где требуется высокое качество видео и стабилизация HyperSmooth 2.0 от HERO8 при минимальном весе. — DIY-проекты энтузиастов, направленные на модернизацию платформ для аэросъёмки. Комплектация поставки (для версии HERO8) — Плата BEC Board for GoPro HERO8 — 1 шт. — Силовой кабель GH1.25 (90 мм, 30 AWG) — 1 шт. — Крепёжные винты M1.4 x 4 мм — 3 шт. Варианты исполнения (доступные опции) — Данная модель предназначена строго для камеры GoPro HERO8. — Для камер GoPro HERO6 и HERO7 требуется отдельная версия BEC Board. — STL-файл для печати совместимого защитного кейса предоставляется производителем отдельно. — Конкретную информацию о настройке удалённого управления для вашей конфигурации уточняйте при запросе коммерческого предложения (КП). |
