Контроллер полёта Returner 3–8S H743 Betaflight

BrotherHobby H743 — флагманский полётный контроллер с мощным процессором STM32H7, двойным гироскопом и поддержкой Ardupilot / Betaflight


BrotherHobby H743 Flight Controller — это высокопроизводительный контроллер нового поколения, разработанный для профессиональных FPV-дронов, съёмочных платформ и исследовательских аппаратов.
Он оснащён топовым процессором STM32H743VIH6, двумя гироскопами ICM-42688, барометром, поддерживает до 12 каналов управления и работает как с Betaflight, так и с Ardupilot.
Шестислойная плата с медным покрытием, двойной BEC и чистое питание видеосистемы делают его надёжным ядром любой сборки.

Ключевые преимущества

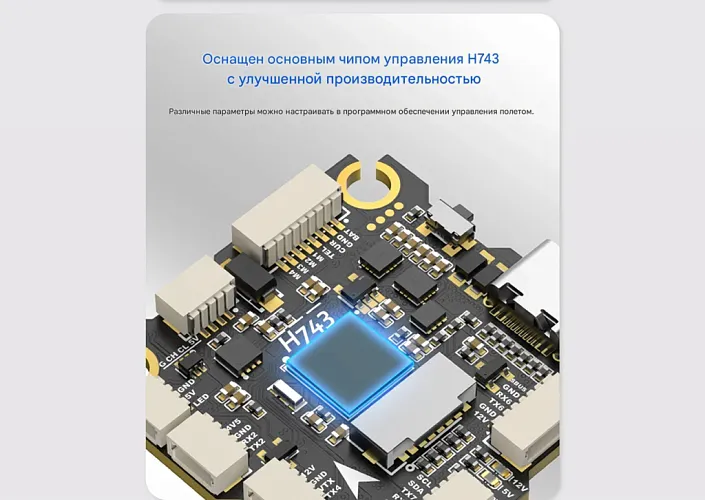

— Процессор STM32H743VIH6 (32-бит ARM Cortex-M7) — высокая вычислительная мощность и стабильность при высоких частотах.

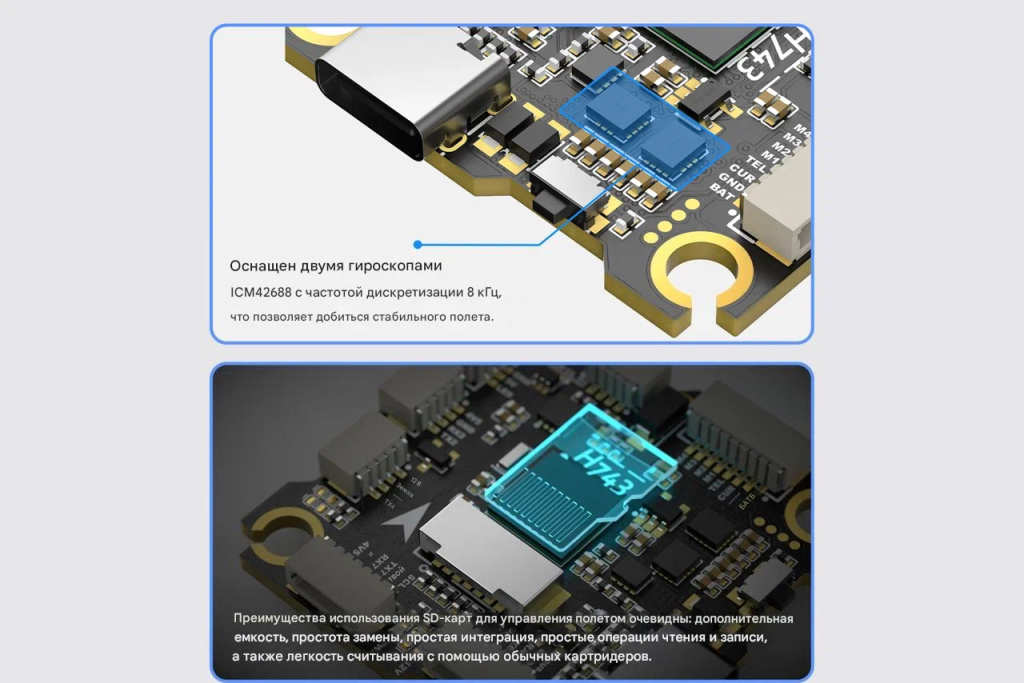

— Двойной гироскоп ICM-42688 с частотой 8 кГц — точное измерение ориентации и минимальные вибрации.

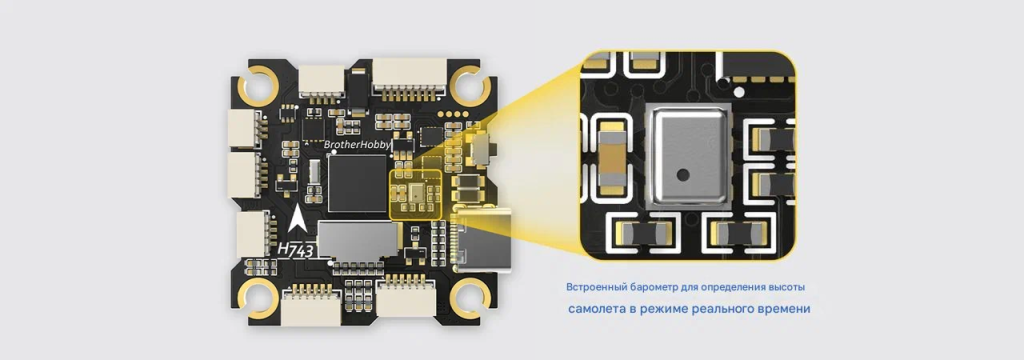

— Барометр SPL06-001 — контроль высоты дрона в реальном времени.

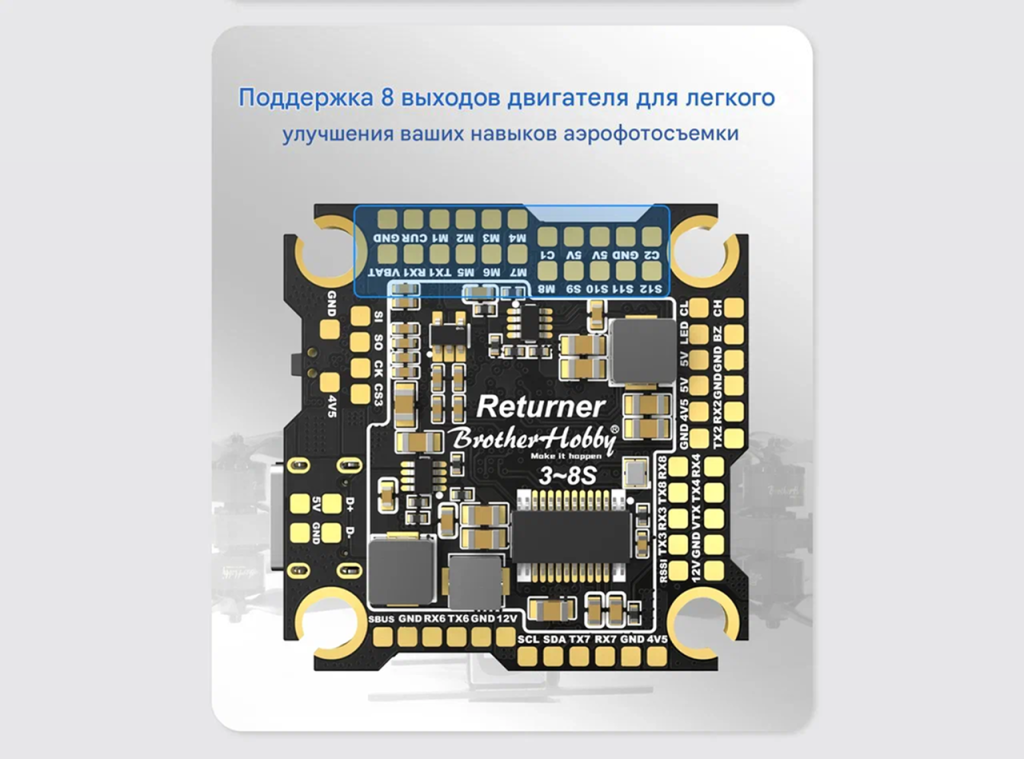

— Поддержка до 8 моторных и 4 серво-каналов (S1–S12) — подходит для квадро-, гекса- и октакоптеров.

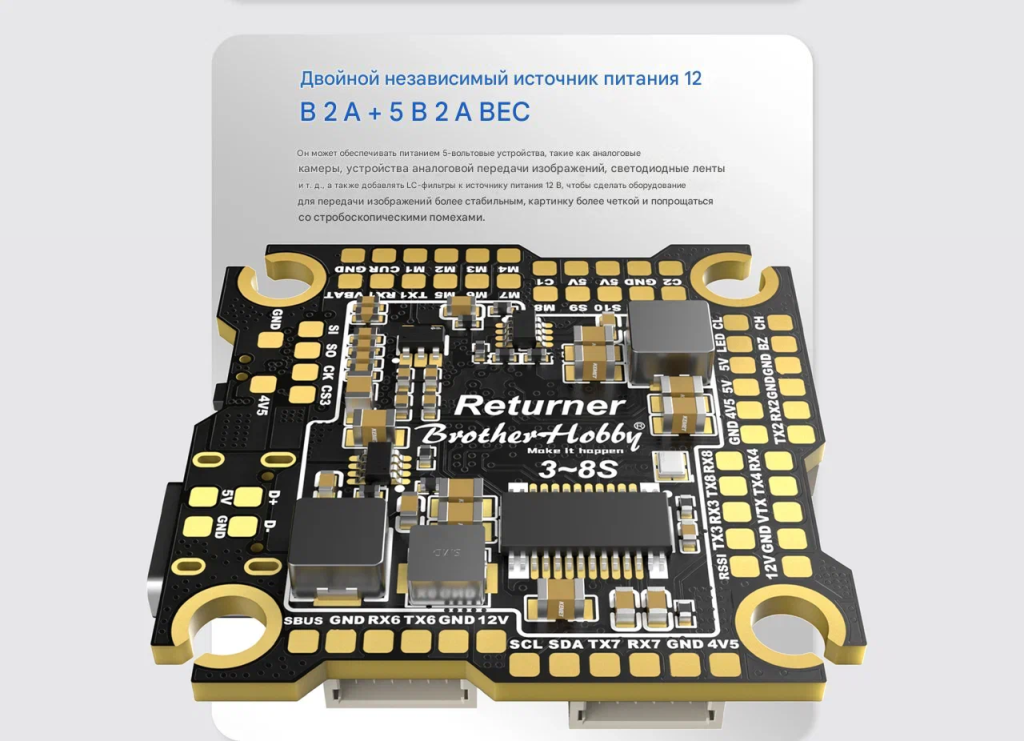

— Две независимые линии питания 5 V 2 A и 12 V 2 A (BEC) — стабильное питание периферии.
— LC-фильтры в цепи 12 V — чистое питание для видеопередатчиков без шумов и мерцания.
— Поддержка SD-карты — увеличенная ёмкость логов и простота считывания данных.

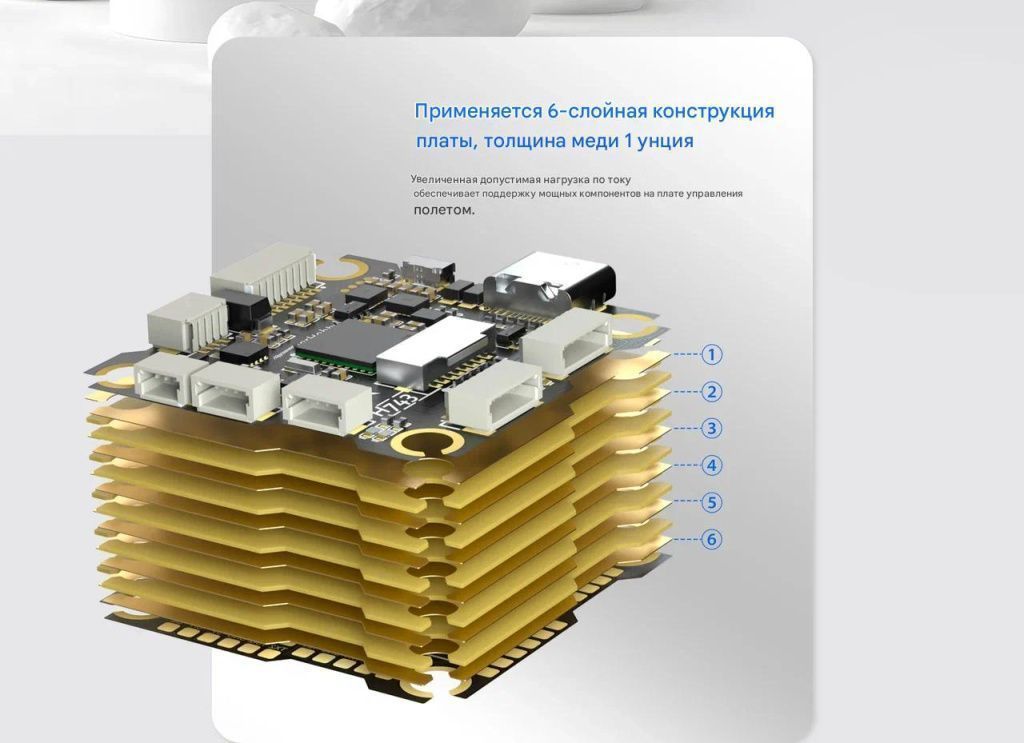

— 6-слойная печатная плата с толщиной меди 1 oz — надёжная токопроводимость при высоких нагрузках.
— Совместимость с DJI FPV System, GPS, LED, VTX, приёмниками SBUS / CRSF / ELRS.
— Поддержка Betaflight 4.5.2 и Ardupilot, включая телеметрию и CAN-шину.

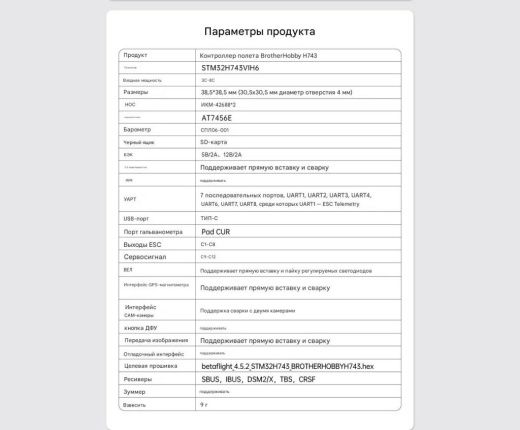

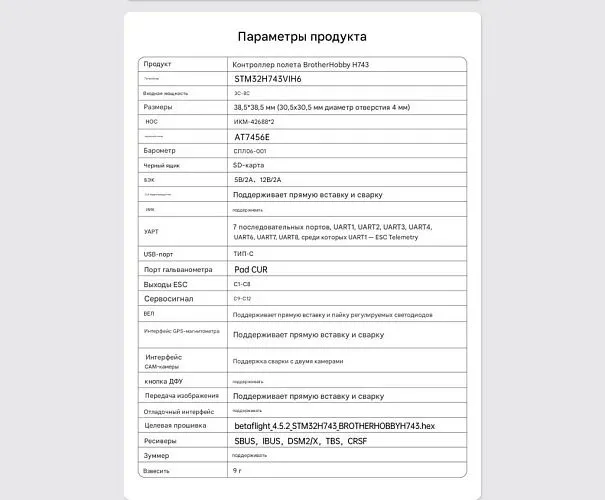

Технические характеристики

— Модель: BrotherHobby H743 Flight Controller
— Процессор: STM32H743VIH6
— Питание: 3 S – 8 S LiPo
— Размеры: 38.5 × 38.5 мм
— Монтажный шаблон: 30.5 × 30.5 мм (отверстия Ø 4 мм)
— IMU: 2 × ICM-42688 (гироскопы)
— Барометр: SPL06-001
— OSD: AT7456E
— Память: слот microSD (логи полётов)
— BEC: 5 V / 2 A и 12 V / 2 A
— Поддержка DJI: прямая установка или пайка
— UART-порты: 7 (UART1–UART4, UART6–UART8; UART1 — телеметрия ESC)
— Выходы ESC: S1–S8 (моторы)
— Доп. каналы серво: S9–S12

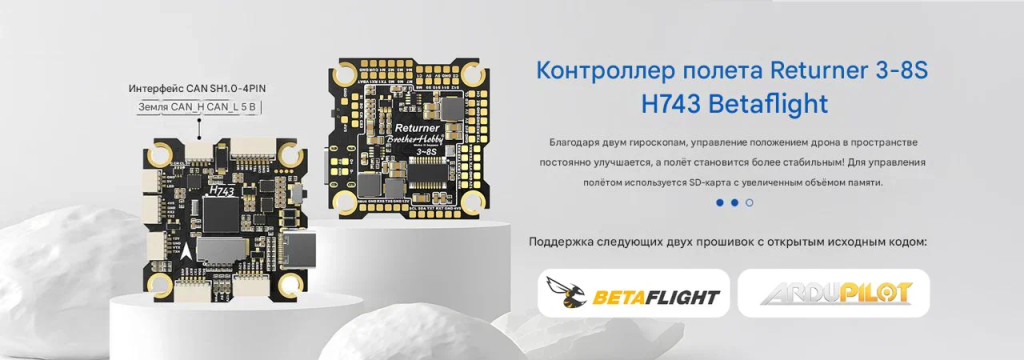

— CAN-шина: SH 1.0 4-pin (GND, CAN_H, CAN_L, 5V)
— Поддержка I²C: есть
— USB-порт: Type-C
— Токовый датчик: Pad CUR
— Поддержка LED: регулируемая подсветка, пайка / разъём
— Подключение камеры / VTX / GPS: через разъёмы SH 1.0 или пайку
— Прошивка: betaflight_4.5.2 STM32H743 BROTHERHOBBYH743.hex
— Совместимые приёмники: SBUS, IBUS, DSM2/X, TBS Crossfire, CRSF, ELRS
— Поддержка прошивок: Betaflight, Ardupilot
— Вес: 9 г

Функциональные возможности

— Управление 8 моторами и до 4 серво-каналов.
— Телеметрия ESC и мониторинг тока через Pad CUR.
— Встроенный барометр — точный контроль высоты.
— Совместимость с DJI FPV, GPS, VTX, LED, камерами.
— Поддержка CAN-шины для продвинутых сенсоров.
— Подключение buzzer, RSSI, LED.
— Настройка всех параметров через Betaflight Configurator или Mission Planner (для Ardupilot).

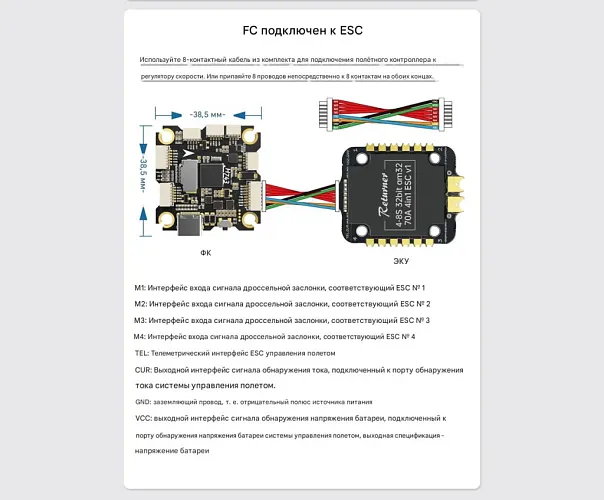

— Быстрая установка ESC: через 8-pin шлейф или пайку.

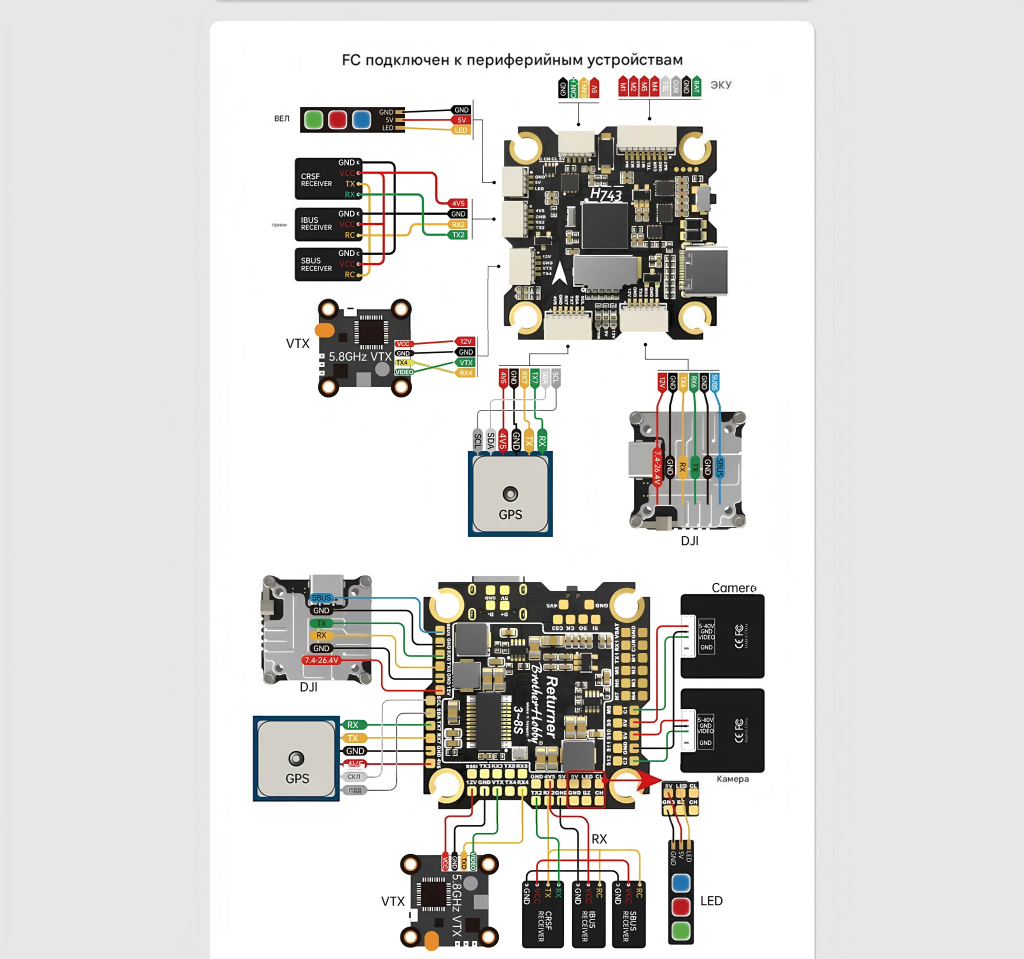

Интерфейсы подключения

ESC и питание:
— M1–M4 — входы газа ESC № 1–4
— TEL — телеметрия ESC
— CUR — токовый датчик
— GND — минус питания
— VCC — контроль напряжения VBAT

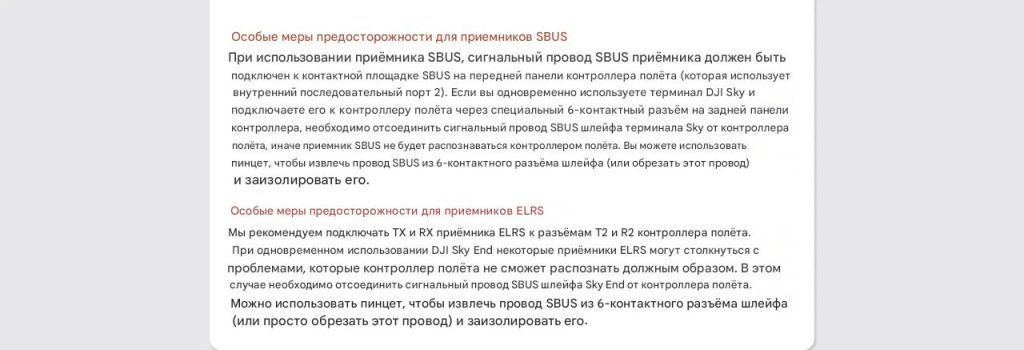

Приёмники:
— SBUS: подключается к порту SBUS на передней стороне (UART2).
При совместном использовании с DJI необходимо отключить SBUS-провод в DJI-кабеле.
— ELRS: рекомендуется подключение к T2 / R2; аналогично — при использовании с DJI нужно отключить SBUS-линию.

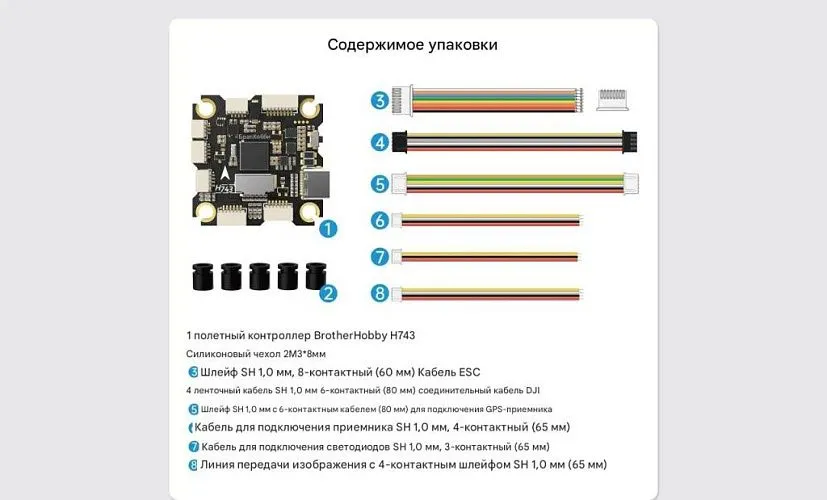

Комплектация

— Полётный контроллер BrotherHobby H743 × 1
— Силиконовые стойки M3 × 8 мм × 4 шт.
— Кабель ESC 8-pin (60 мм)
— Кабель DJI 6-pin (80 мм)
— Кабель GPS 6-pin (80 мм)
— Кабель приёмника 4-pin (65 мм)
— Кабель LED 3-pin (65 мм)
— Кабель видеопередачи 4-pin (65 мм)

Преимущества конструкции

— Шестислойная плата с увеличенной токопроводимостью (1 oz меди).
— Два гироскопа — устойчивость и точность при любых режимах полёта.
— SD-карта вместо встроенной памяти — большая ёмкость, простое считывание логов.
— BEC 12 V и 5 V с LC-фильтрацией — чистое питание для видеооборудования.
— Совместимость с DJI и Ardupilot — подходит как для FPV-гоночных, так и для съёмочных дронов.

Резюме

BrotherHobby H743 — это премиальный полетный контроллер для пилотов, требующих максимальной точности, производительности и стабильности.
Он обеспечивает чистое питание, мощную обработку данных и поддержку профессиональных прошивок Betaflight и Ardupilot,
что делает его универсальным решением для серьёзных FPV-проектов, аэросъёмки и инженерных платформ.
