Контроллер полёта Returner 3–6S F405 V2 Betaflight

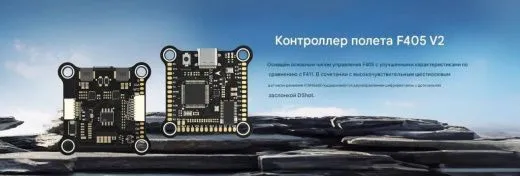

BrotherHobby F405 V2 — производительный полётный контроллер с поддержкой DJI, двойным BEC и 16M памятью логов


BrotherHobby F405 V2 Flight Controller — это надёжный и производительный контроллер для FPV-дронов с диагональю от 5 до 13 дюймов.
Он сочетает в себе мощный процессор STM32F405, точный гироскоп ICM42688, встроенный барометр, память 16 МБ для логов, и двойной независимый BEC (5 V + 9 V) для питания цифровых и аналоговых систем.
Полностью готов к работе с DJI Air Unit — разъём прямого подключения упрощает сборку и уменьшает количество пайки.

Ключевые преимущества

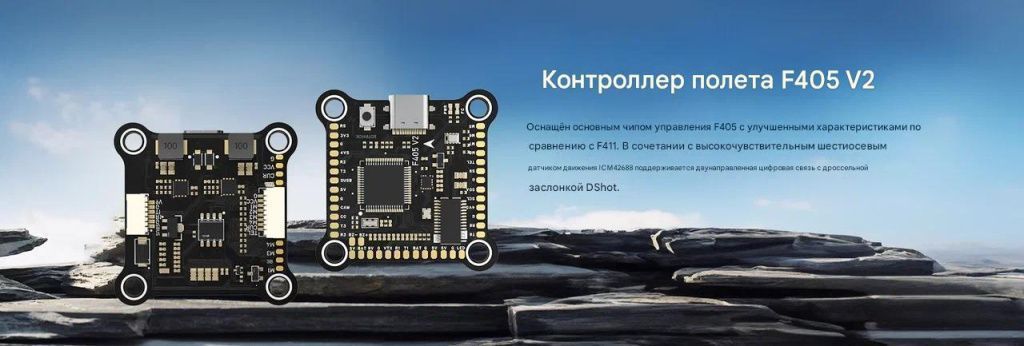

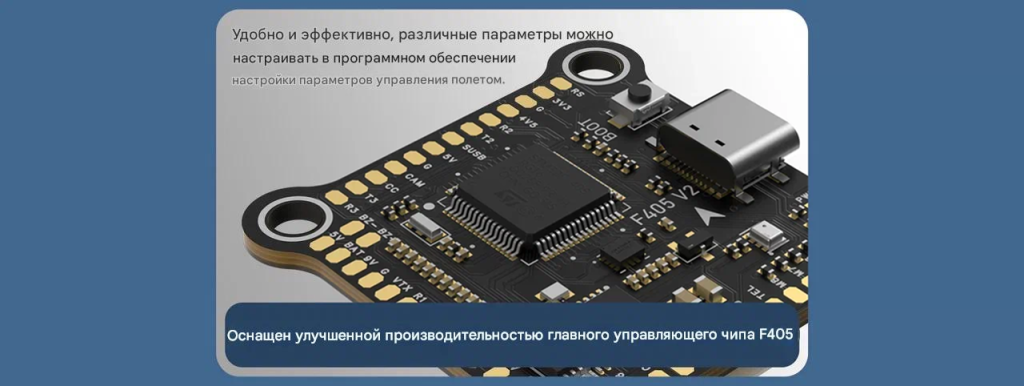

— Процессор STM32F405RET6 — высокая производительность и стабильная работа с новыми версиями Betaflight.

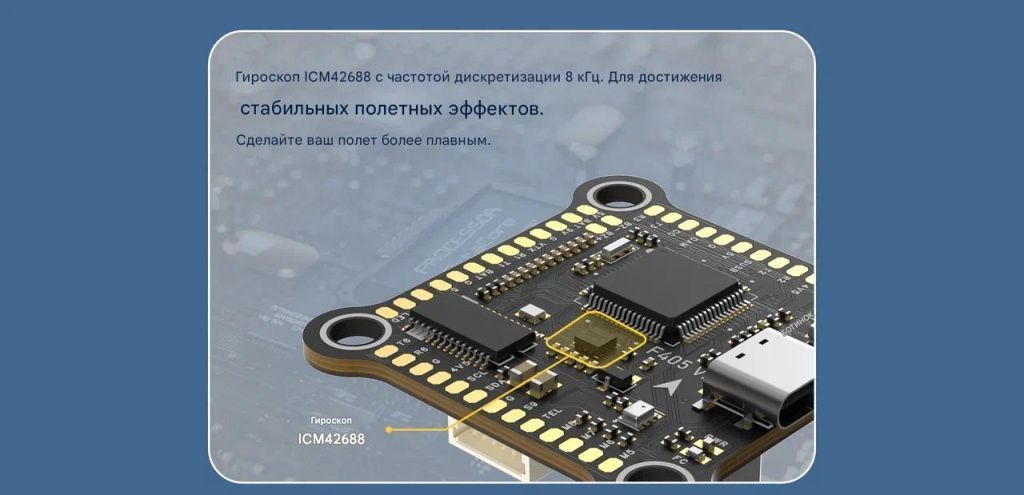

— Гироскоп ICM42688 с частотой 8 кГц — плавная реакция и устойчивый полёт без вибраций.
— Встроенный барометр SPL06-001 — контроль высоты в реальном времени.

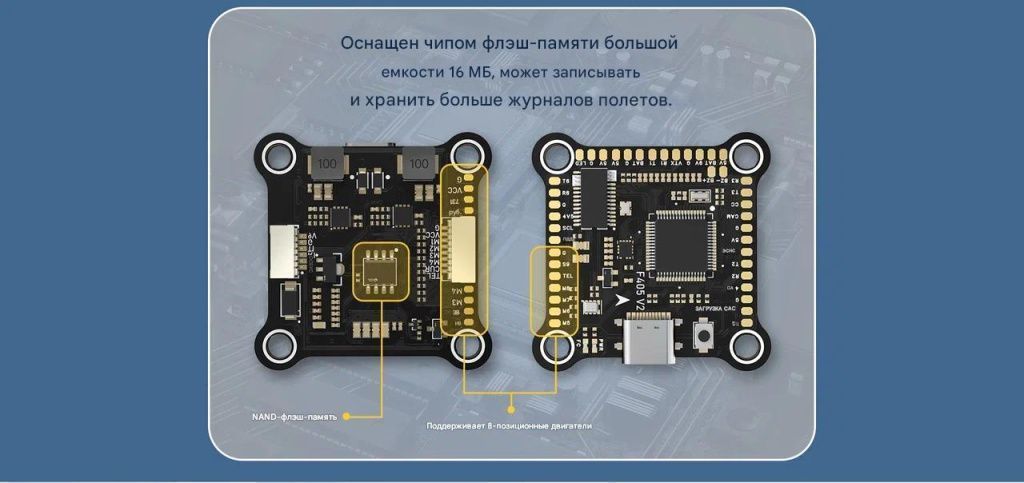

— Память 16 МБ — запись полётных логов для анализа.
— Два независимых BEC:
 • 5 V / 2 A — для аналоговой камеры, VTX, LED-подсветки.
 • 9 V / 2 A — для цифрового видеотракта DJI HD.

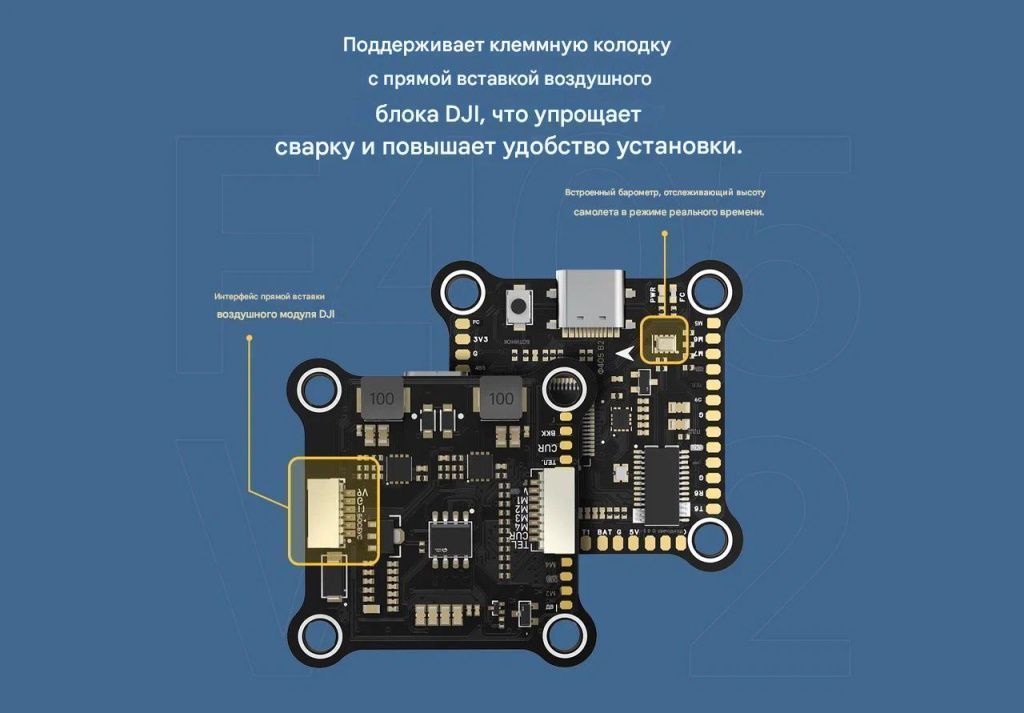

— Поддержка прямого подключения DJI Air Unit (6-pin) — без пайки.

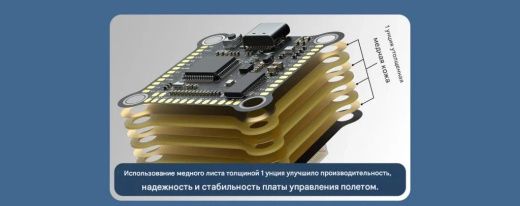

— 6-слойная плата с 1 oz меди — стабильная передача сигнала и высокая надёжность.

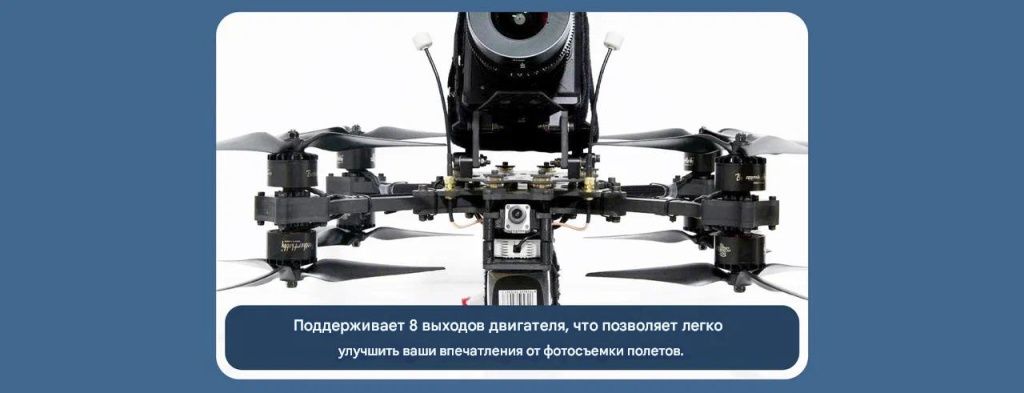

— Поддержка до 8 моторов — подходит для квадро-, гекса- и октакоптеров.
— Совместимость с Betaflight 4.3.2, включая двусторонний DShot.

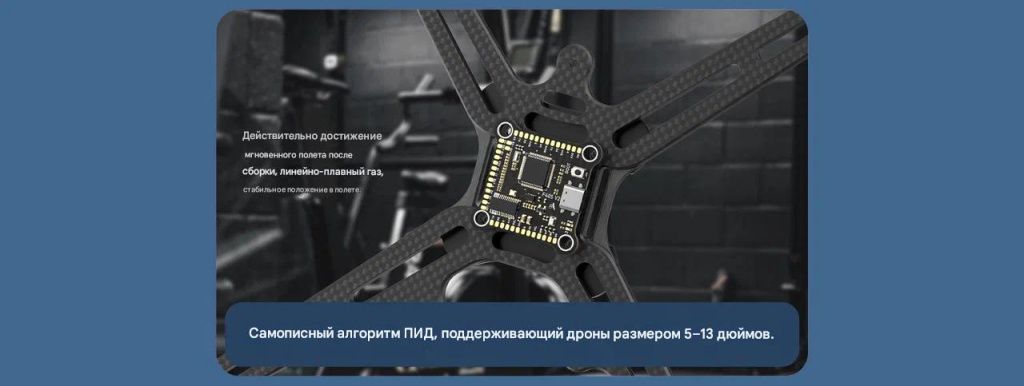

— Собственный PID-алгоритм BrotherHobby — идеально адаптирован под дроны 5–13".

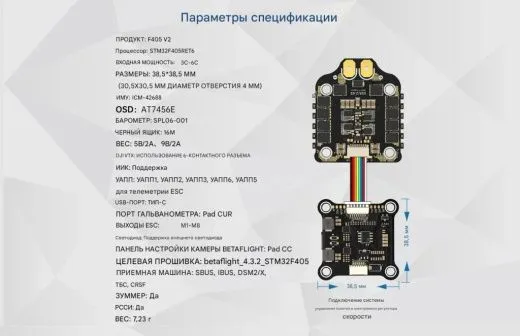

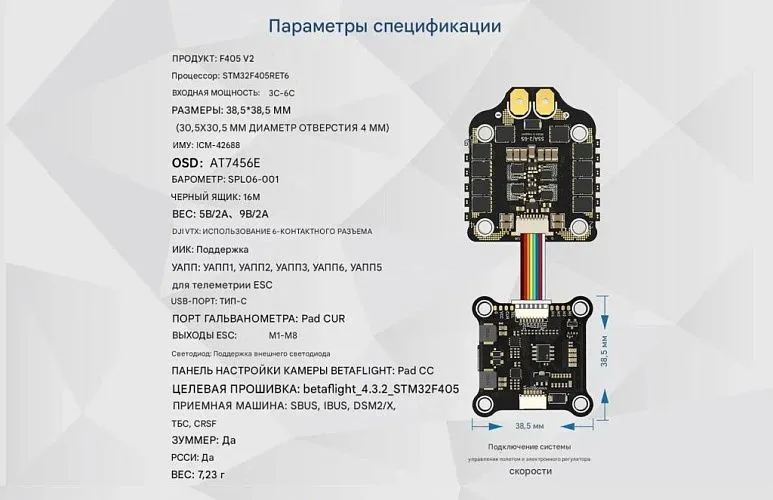

Технические характеристики

— Модель: BrotherHobby F405 V2
— Процессор (CPU): STM32F405RET6
— Питание: 3S–6S LiPo
— Размеры: 38.5 × 38.5 мм
— Монтажный шаблон: 30.5 × 30.5 мм (отверстия Ø 4 мм)
— IMU: ICM42688 (6-осевой гироскоп и акселерометр)
— OSD: AT7456E
— Барометр: SPL06-001
— Память: 16 МБ Flash
— BEC: 5 V / 2 A, 9 V / 2 A
— Поддержка DJI: 6-pin разъём прямого подключения
— UART-порты: UART1, UART2, UART3, UART6, UART5 (телеметрия ESC)
— USB-порт: Type-C
— Порты:
 • CUR — токовый датчик
 • M1–M8 — выходы для моторов
 • CC — управление камерой Betaflight
 • LED — внешняя подсветка
— Совместимые приёмники: SBUS, IBUS, DSM2/X, TBS Crossfire, CRSF
— Поддерживаемые протоколы: DSHOT (в т.ч. двунаправленный), PWM
— Прошивка: betaflight_4.3.2_STM32F405
— Вес: 7.23 г

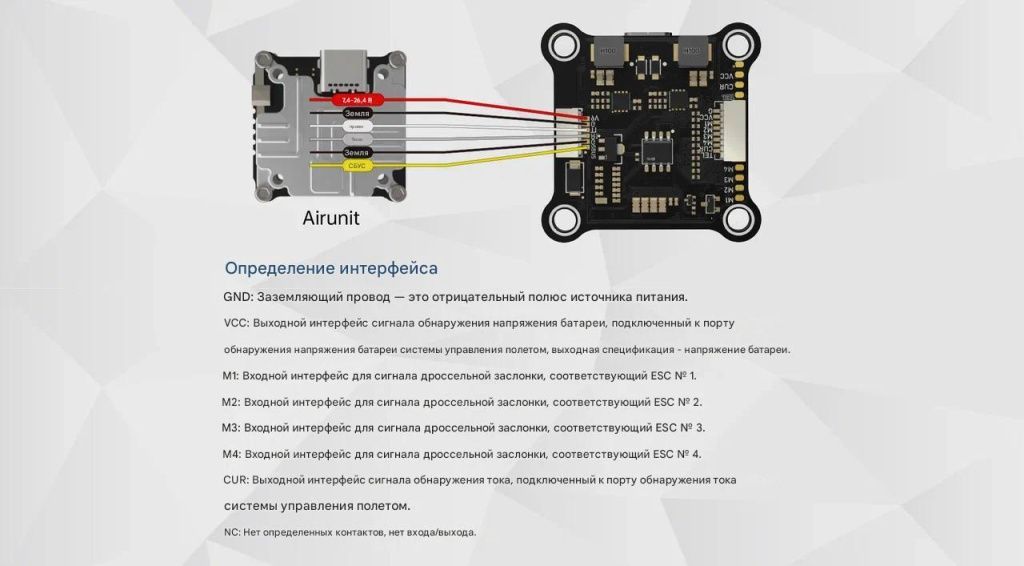

Интерфейсы подключения

ESC и питание:
— GND — общий минус питания
— VCC — напряжение VBAT (для FC мониторинга)
— M1–M4 — входы газа ESC № 1–4
— CUR — сигнал датчика тока
— NC — неиспользуемые пины

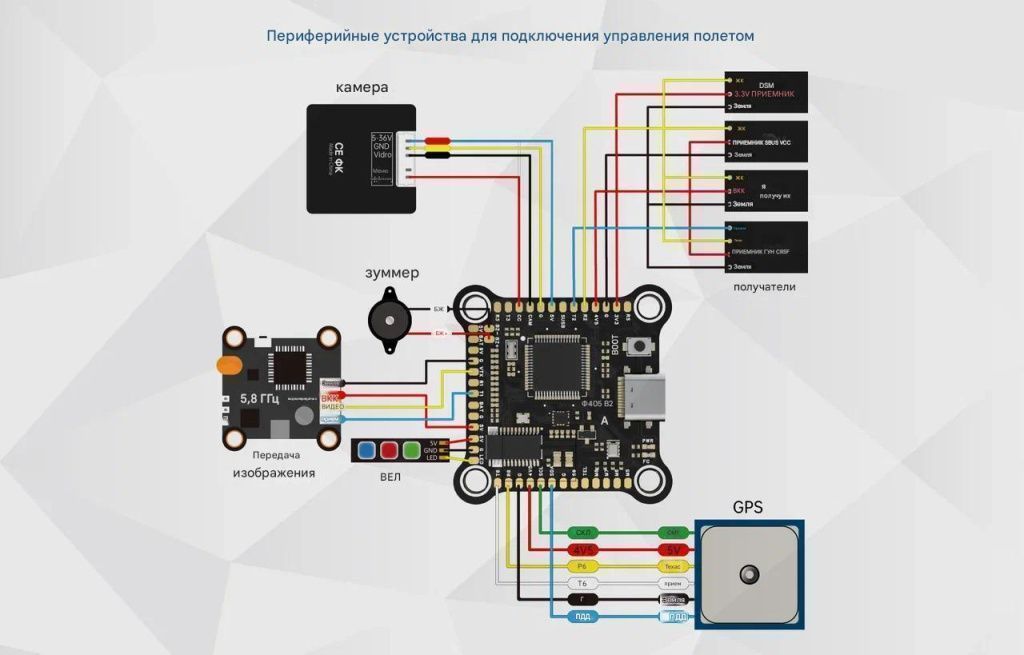

DJI и периферия:
— Разъём 6-pin для DJI Air Unit (питание 9V, TX/RX, GND)
— Поддержка GPS, LED-полос, аналоговых и цифровых камер

Конструктивные особенности

— Плата с медным слоем 1 oz — повышенная стабильность и надёжность цепей.
— Встроенный барометр — точная фиксация высоты.
— Разъём DJI Plug&Play — подключение без пайки.
— Двойной BEC — питание аналоговых и цифровых модулей раздельно.

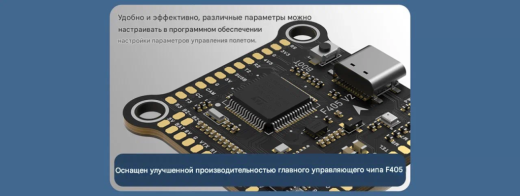

— Энергоэффективная архитектура F405 — мгновенный отклик газа и стабильный PID.
— Поддержка до 8 моторов — расширенные возможности для дронов среднего и крупного размера.

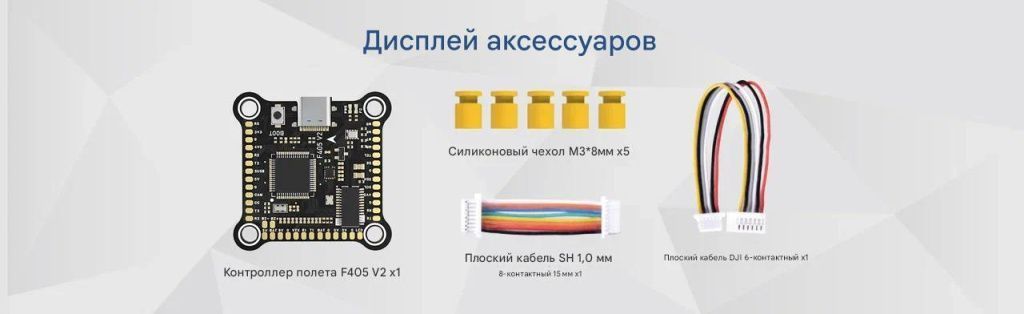

Комплектация

— Полётный контроллер BrotherHobby F405 V2 × 1
— Силиконовые стойки M3 × 8 мм × 5
— Кабель ESC 8-pin (15 мм) × 1
— Кабель DJI 6-pin × 1

Функциональные возможности

— Быстрая настройка параметров через Betaflight Configurator.
— Поддержка DShot, PWM, OneShot, Multishot.
— Совместимость с DJI Air Unit и аналоговыми системами.
— Запись полётных логов в памяти 16M для диагностики и тюнинга.
— Плавная реакция на газ и точный контроль положения.
— Поддержка датчика тока и RSSI.
— Управление LED-подсветкой и камерой через Betaflight.

Резюме

BrotherHobby F405 V2 Flight Controller — это сбалансированное решение для FPV-дронов, объединяющее производительность, стабильность и удобство сборки.
Он обеспечивает чистое питание, телеметрию, запись логов и точный контроль полёта — всё, что нужно для стабильных и предсказуемых полётов как в гоночных, так и в съёмочных проектах.
