Контроллер полёта Returner 3–6S F405 V3 Betaflight

BrotherHobby F405 V3 — усовершенствованный полётный контроллер с мощным BEC 10V/5V, гироскопом ICM42688 и поддержкой DJI Air Unit


BrotherHobby F405 V3 Flight Controller — это обновлённая версия популярной серии полётных контроллеров, разработанная для FPV-дронов среднего и большого размера (5–13 дюймов).
Контроллер оснащён мощным процессором STM32F405, чувствительным гироскопом ICM42688, встроенным барометром, памятью 16 МБ для логов, а также двойным независимым BEC (5V/2A + 10V/2A) для питания цифровых и аналоговых систем.
Поддерживает прямое подключение DJI Air Unit без пайки, обеспечивая чистое питание и стабильную работу оборудования.

Основные преимущества

— Производительный чип STM32F405 (168 МГц) — высокая скорость обработки и стабильность работы.
— Чувствительный гироскоп ICM42688 с частотой опроса 8 кГц — точное управление и плавные движения.

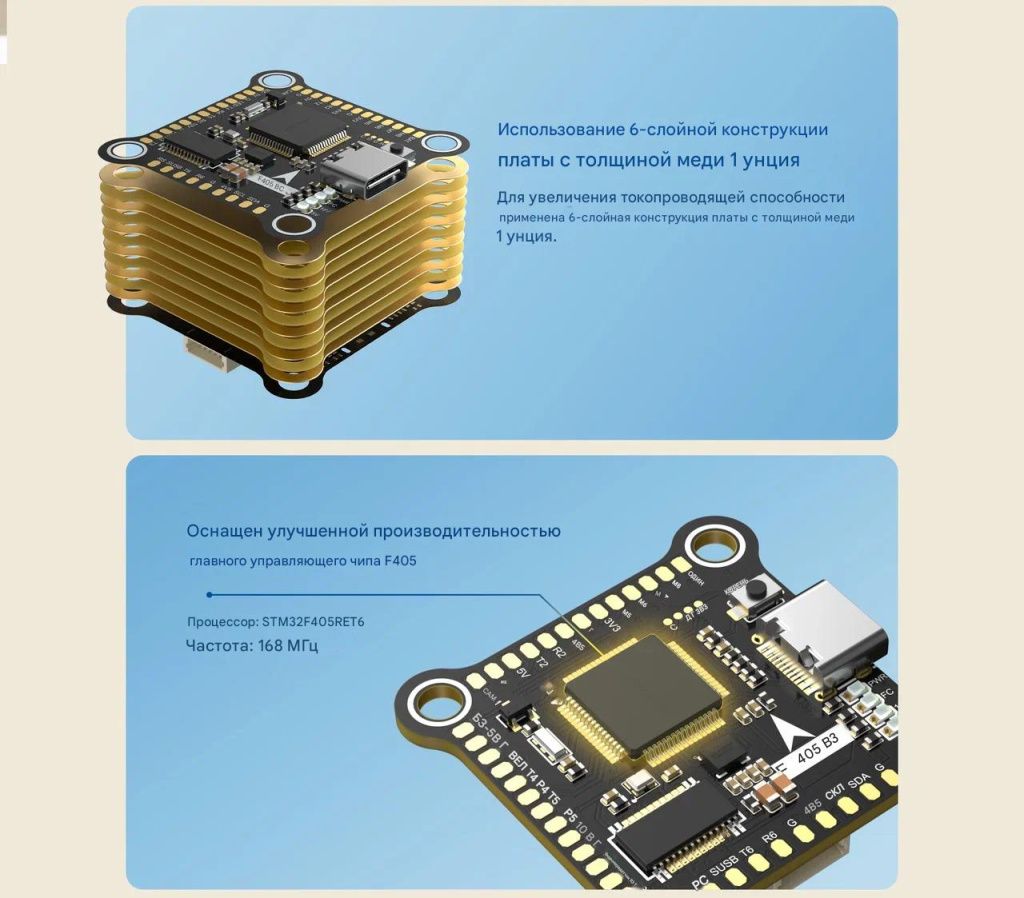

— 6-слойная плата с 10 oz меди — высокая токопроводимость и надёжность цепей.

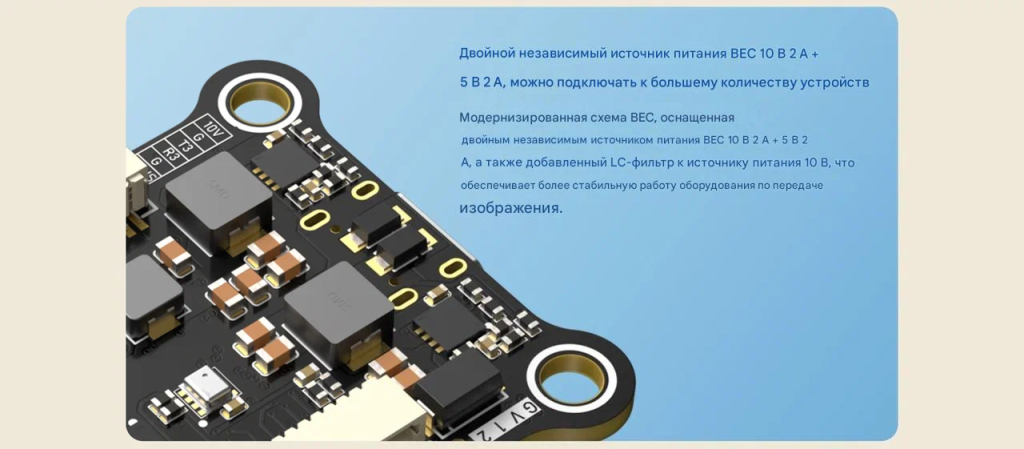

— Два независимых BEC:
 • 5V/2A — питание аналоговой камеры, VTX и LED-подсветки.
 • 10V/2A — питание цифровых систем, включая DJI Air Unit.
— Встроенный LC-фильтр — защита от помех и стабильное изображение без "рябей".
— Встроенный барометр SPL06-001 — отслеживание высоты в реальном времени.
— Память 16 МБ Flash — запись и хранение логов полёта.

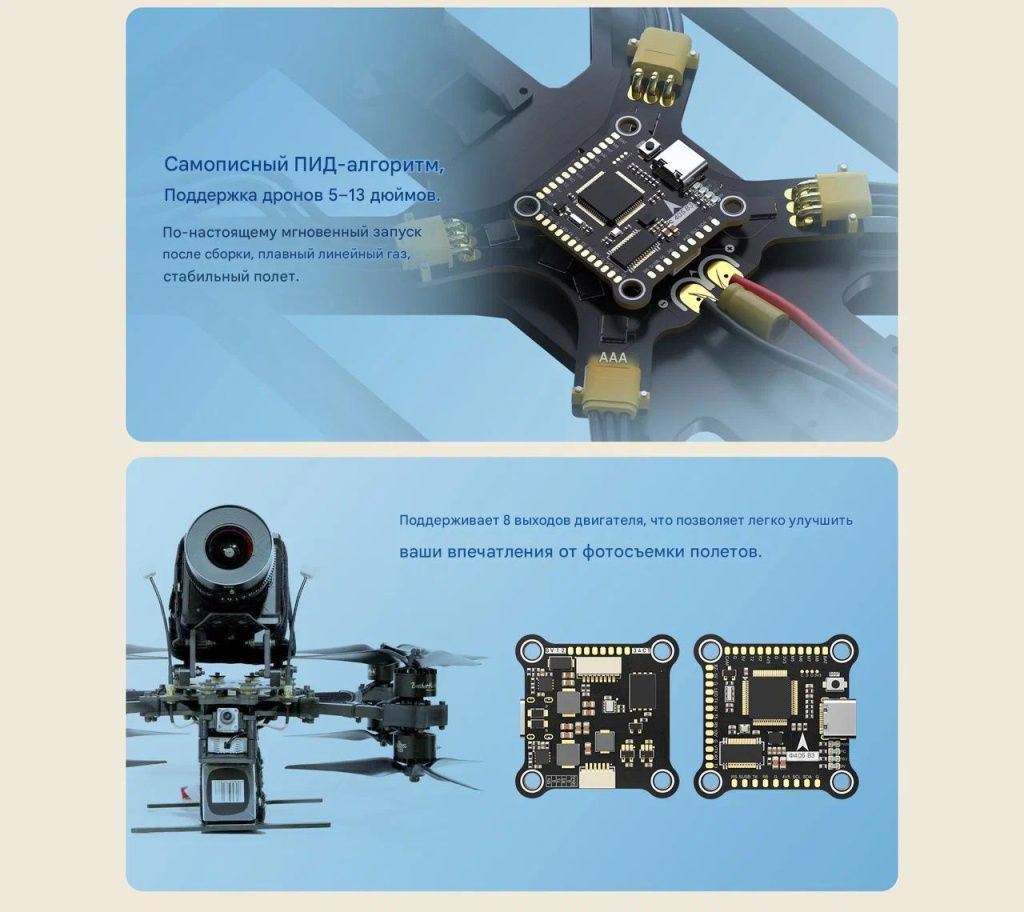

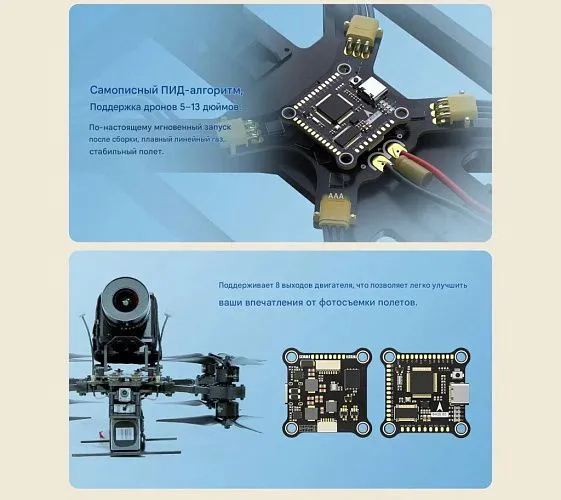

— Поддержка 8 моторов — подходит для квадро-, гекса- и октакоптеров.
— Поддержка двунаправленного DShot — точная синхронизация с ESC.
— Совместимость с DJI Air Unit (6-pin интерфейс) — подключение без пайки.
— Экранированное питание гироскопа — защита от перепадов и помех.
— Фирменный PID-алгоритм BrotherHobby — идеальное управление дроном "из коробки".

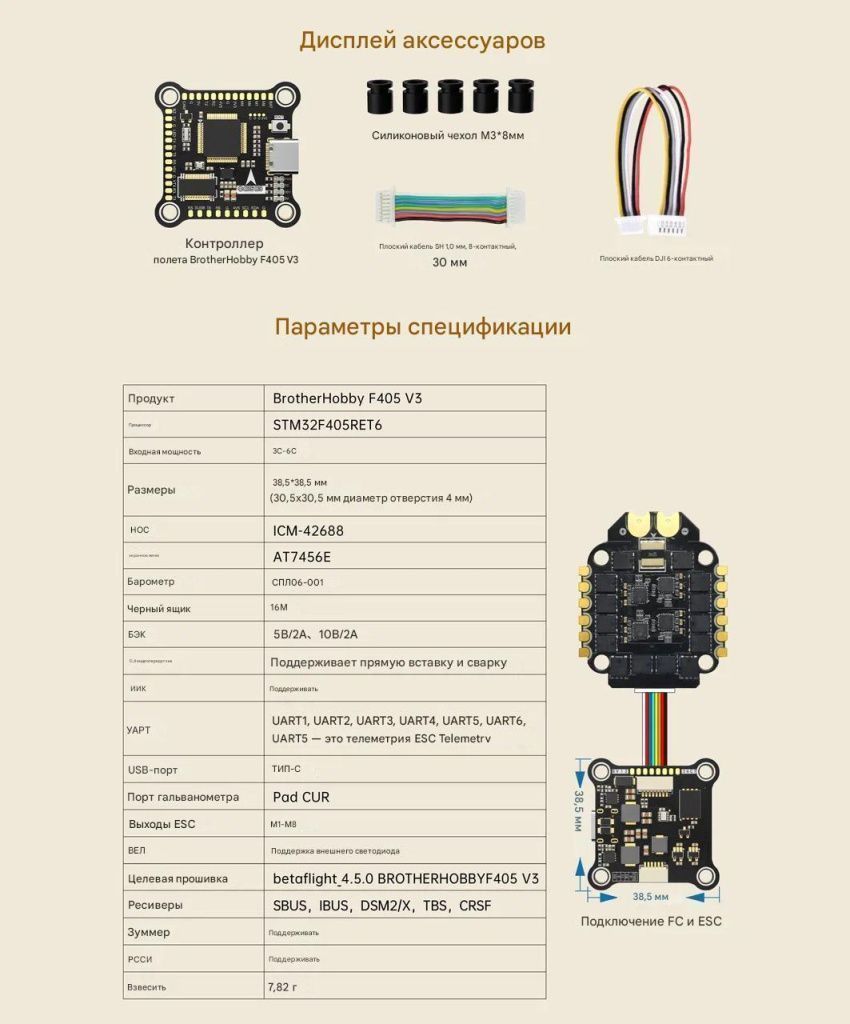

Технические характеристики

— Модель: BrotherHobby F405 V3
— Процессор: STM32F405RET6
— Тактовая частота: 168 МГц
— Питание: 3S–6S LiPo
— Размеры: 38.5 × 38.5 мм
— Монтаж: 30.5 × 30.5 мм (отверстия Ø 4 мм)
— IMU: ICM-42688 (6 осей)
— OSD: AT7456E
— Барометр: SPL06-001
— Память: 16 МБ Flash
— BEC: 5V/2A + 10V/2A
— DJI интерфейс: 6-pin (прямое подключение, без пайки)
— UART-порты: UART1–UART6 (UART5 — телеметрия ESC)
— USB-порт: Type-C
— LED: поддержка внешней подсветки
— ESC-выходы: M1–M8
— Совместимые приёмники: SBUS, IBUS, DSM2/X, TBS, CRSF
— Прошивка: Betaflight 4.5.0 (BROTHERHOBBYF405_V3)
— Поддерживаемые протоколы: DSHOT, PWM, Oneshot, Multishot
— Вес: 7.82 г

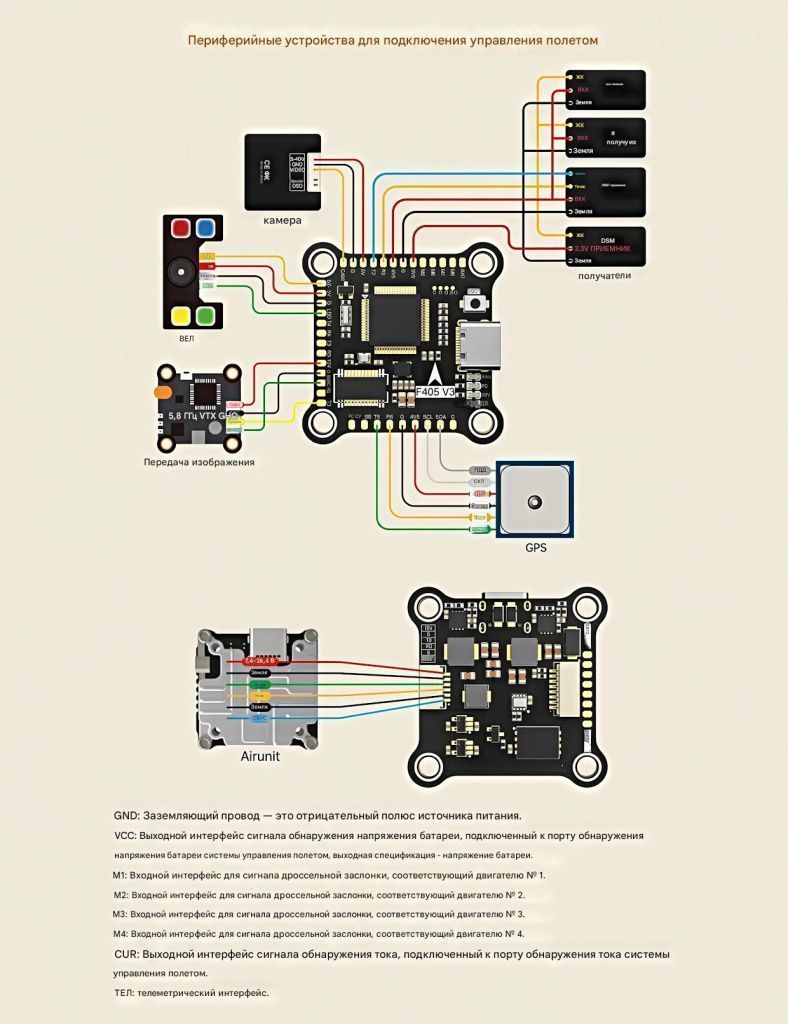

Интерфейсы и подключение

Основные контакты:
— GND — общий минус питания
— VCC — выход контроля напряжения аккумулятора
— M1–M4 — входы газа ESC № 1–4
— CUR — сигнал с датчика тока
— TEL — телеметрический порт
— LED — управление подсветкой
— SDA/SCL — шина I²C (для GPS и датчиков)
— RX/TX — UART для приёмников и периферии

Совместимость с DJI Air Unit:
— Подключение по 6-контактному разъёму
— Стабилизированное питание 10V / 2A
— Минимум пайки и помех

Конструктивные особенности

— Шестислойная плата с 10 oz меди — высокая токовая нагрузка и устойчивость к нагреву.
— Двойной независимый BEC — стабильное питание аналоговой и цифровой периферии.
— LC-фильтр на 10V линии — минимизация шумов для видеосистем.
— Электрическая изоляция питания гироскопа — повышенная помехозащищённость.
— Встроенный барометр — плавная работа функций удержания высоты.

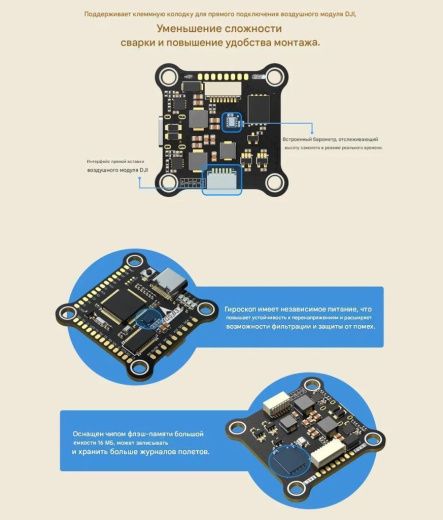

— Разъём DJI Plug&Play — быстрое подключение без пайки.

Комплектация

— Полётный контроллер BrotherHobby F405 V3 × 1
— Силиконовые стойки M3 × 8 мм × 4
— Кабель ESC SH 1.0 мм (8-pin, 30 мм) × 1
— Кабель DJI (6-pin) × 1

Функциональные возможности

— Быстрая настройка параметров через Betaflight Configurator.
— Поддержка DSHOT, двустороннего DSHOT, PWM, Oneshot, Multishot.
— Подключение DJI Air Unit напрямую.
— Питание периферии от встроенных BEC (5V / 10V).
— Запись логов на встроенную память 16M.
— Совместимость с GPS, светодиодами, аналоговыми и цифровыми видеосистемами.
— Поддержка до 8 моторов.
— Мгновенный отклик газа и плавный PID-контроль.

Резюме

BrotherHobby F405 V3 — это надёжный и технологичный полётный контроллер для современных FPV-дронов.
Он объединяет мощный процессор, улучшенное питание, чистую телеметрию и простоту сборки.
Благодаря встроенным BEC 10V/5V, гироскопу ICM42688 и поддержке DJI Air Unit — это универсальное решение для стабильного, точного и плавного полёта.
