Угловой адаптер SMA to SMA (90°, пара)

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Все товары бренда FOXEER

Быстрые сроки поставки

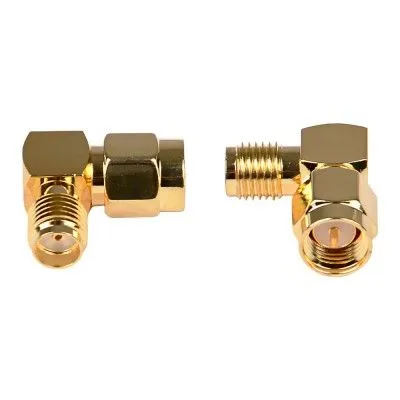

Пара угловых коаксиальных адаптеров типа «папа-мама» (SMA male to SMA female) с изгибом 90 градусов. Предназначены для изменения направления подключения антенны или кабеля к оборудованию со стандартными SMA-разъёмами. Адаптеры позволяют оптимизировать монтаж в ограниченном пространстве FPV-дронов, снижая нагрузку на разъём и улучшая компоновку компонентов.

Общие характеристики
— Тип устройства: Угловой коаксиальный адаптер-переходник (90°)
— Назначение: Изменение направления подключения антенны или кабеля для компактного монтажа
— Разъём A: SMA male (штекер, центральный контакт — штырь)
— Разъём B: SMA female (гнездо, центральный контакт — гнездо)
— Угол поворота: 90 градусов
— Материал проводника: Чистая медь (высокая проводимость, защита от окисления)
— Материал корпуса: Никелированная латунь
— Волновое сопротивление: 50 Ом
— Вес одного адаптера: ~7 г
— Вес пары: ~14 г
— Комплектация: 2 шт. (пара)

Ключевые особенности
— Оптимизация монтажа в тесных пространствах: Позволяет подключить антенну или кабель перпендикулярно к порту видеопередатчика или приёмника, что значительно экономит место и позволяет разместить антенну в нужном положении даже при плотной компоновке компонентов.
— Снижение нагрузки на разъём: Угловое соединение уменьшает боковую механическую нагрузку на порт устройства, защищая его от повреждений при вибрациях и ударах.
— Сохранение качества ВЧ-сигнала: Высококачественные материалы (чистая медь и латунь) и точное соблюдение волнового сопротивления 50 Ом минимизируют потери и отражения сигнала в высокочастотном тракте.
— Поворотное соединение: Обеспечивает возможность вращения подключённого устройства для точной ориентации антенны.
— Простота установки: Легко накручивается на порт и затягивается вручную, не требуя специальных инструментов.

Область применения
— Установка антенны на видеопередатчик (VTx) в ограниченном пространстве рамы дрона, где прямой адаптер не помещается.
— Аккуратное размещение антенны, направленной в сторону от платы, проводов и других компонентов для улучшения качества сигнала.
— Использование в тестовых и лабораторных конфигурациях для удобного подключения измерительных приборов под прямым углом.
— Снижение нагрузки на SMA-порты чувствительного оборудования.

Важное примечание
— Данные адаптеры предназначены только для оборудования со стандартными SMA-разъёмами (где центральный контакт «папа» — штырь). Они не совместимы с обратными разъёмами RP-SMA.
— Любое дополнительное соединение в ВЧ-тракте потенциально может вносить незначительные потери, однако использование качественного адаптера сводит их к минимуму.
— При установке убедитесь в надёжности и достаточной силе затяжки резьбового соединения для предотвращения самоотвинчивания от вибраций.

Комплектация
— Угловой адаптер SMA male to SMA female (90°) — 2 шт.
