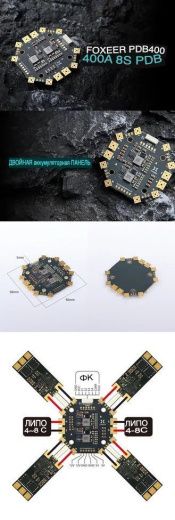

Распределительная плата питания Foxeer PDB400 (8S, 400A)

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Быстрые сроки поставки

Высокопроизводительная распределительная плата питания для мощных гоночных, фристайл и специальных FPV-дронов. Поддерживает входное напряжение до 8S (29.6 В) и постоянный ток до 400 А, что делает её идеальным решением для самых требовательных силовых установок. Плата имеет компактный размер 56x56 мм, двойные входные площадки для подключения батарей и организованную разводку для подключения полетного контроллера и регуляторов оборотов.

Общие характеристики
— Тип: Распределительная плата питания (Power Distribution Board)
— Модель: Foxeer PDB400
— Назначение: Распределение питания между полетным контроллером, регуляторами оборотов и периферией в высоконагруженных системах БПЛА
— Максимальное входное напряжение: 8S (29.6 В)
— Максимальный постоянный ток: 400 А

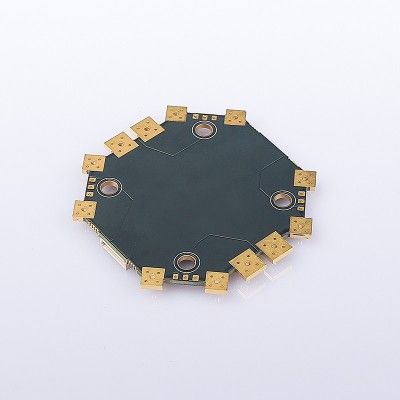

— Габариты: 56 x 56 мм
— Материал: Высококачественный композит / печатная плата

Ключевые особенности
— Высокая пропускная способность: Поддержка напряжения до 8S и тока до 400А для самых мощных дронов и тяжелых полезных нагрузок.
— Двойные входы для батарей: Две независимые контактные площадки LIPO 4-8S для подключения одной или двух аккумуляторных сборок.

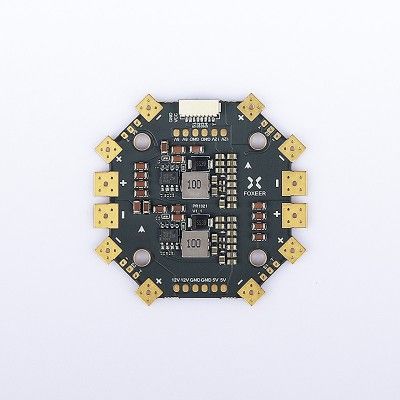

— Организованная разводка: Четкая маркировка всех контактных площадок для питания (VCC, GND, 5V, 12V), сигналов управления ESC (S1-S4) и телеметрии (CURR, TELE).
— Универсальность питания: Наличие стабилизированных выходов 5В и 12В для питания полетного контроллера, видеопередатчика, камеры и другого оборудования.
— Компактность и надежность: Небольшой размер и качественные материалы обеспечивают удобство монтажа и стабильную работу при экстремальных нагрузках.

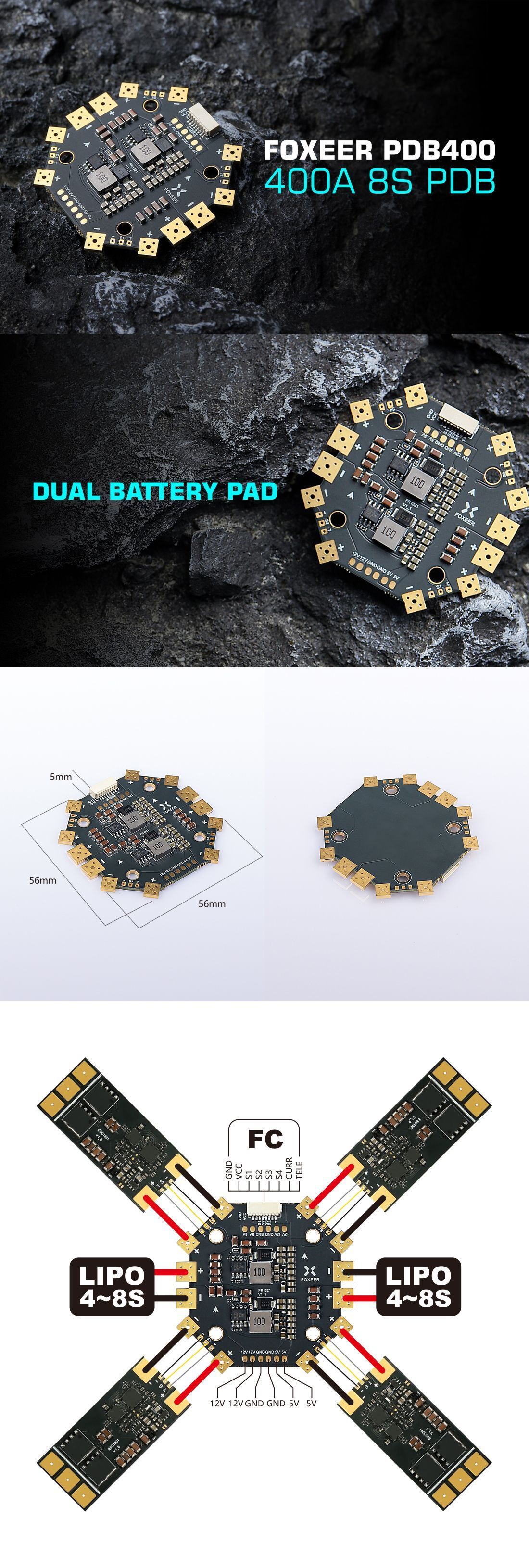

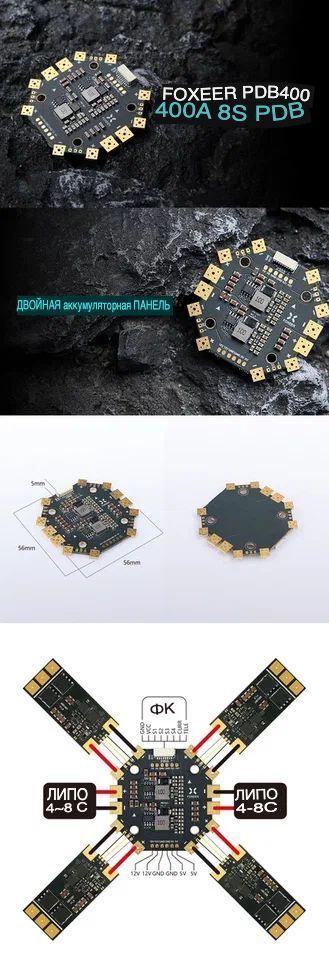

Разводка и подключение

Входы питания:
— LIPO 4~8S (1): Первая площадка для подключения основной батареи.
— LIPO 4~8S (2): Вторая площадка для подключения дополнительной батареи или параллельной сборки.

Выходы питания и сигналы:
— Силовые выходы:
— 12 В: Две контактные площадки.
— 5 В: Две контактные площадки.
— Земля (GND): Четыре контактные площадки.
— Для подключения полетного контроллера (FC):
— VCC (напряжение батареи)
— GND
— CURR (для датчика тока)
— TELE (для телеметрии)
— Сигналы управления ESC:
— S1, S2, S3, S4 – контактные площадки для подключения сигнальных проводов от регуляторов оборотов.

Физические параметры
— Габариты: 56 x 56 мм
— Вес: Не указан (ориентировочно 10-20 г)
— Рабочая температура: Не указана, типично от -20°C до +65°C

Область применения
— Мощные гоночные и фристайл FPV-дроны классов 7-10 дюймов с питанием 6-8S.
— Тяжелые беспилотники для подъема полезной нагрузки (киносъемочное оборудование, поисковые приборы).
— БПЛА двойного назначения, требующие высокой энерговооруженности и отказоустойчивости силовой системы.
— Разведывательные и ударные дроны специального назначения, где критически важна надежность распределения питания в условиях высоких токов.
— Целевые дроны-мишени для отработки средств ПВО, работающие в экстремальных режимах.

Комплектация
— Распределительная плата питания Foxeer PDB400 — 1 шт.
