Патч-антенна Foxeer Echo 2 5.8G 9dBi RHCP (с фиксированным кабелем SMA)

Описание "Патч-антенна Foxeer Echo 2 5.8G 9dBi RHCP (с фиксированным кабелем SMA)"

Компактная направленная патч-антенна с фиксированным кабелем для приёма FPV-сигнала в диапазоне 5.8 ГГц. Версия с правой круговой поляризацией (RHCP) и разъёмом SMA на конце кабеля. Технология двухслойной печатной платы обеспечивает высокий коэффициент усиления 9 дБи при малых габаритах и эффективную фильтрацию помех. Идеальна для установки на FPV-очки или наземную станцию в качестве основной или diversity-антенны для увеличения дальности и стабильности приёма.

Общие характеристики
— Тип антенны: Направленная патч-антенна (Patch) с фиксированным кабелем (Feeder)
— Модель: Foxeer Echo 2
— Рабочий диапазон: 5.5–6.0 ГГц (полное покрытие FPV-диапазона 5.8 ГГц)
— Центральная частота: 5.8 ГГц
— Коэффициент усиления (Gain): 9 дБи
— Поляризация: Правая круговая (RHCP)
— Тип разъёма: SMA на фиксированном кабеле
— Ширина диаграммы направленности (-3 дБ): 70°
— Эффективность излучения: 98%
— Волновое сопротивление: 50 Ом
— Коэффициент стоячей волны (VSWR): < 1.15 (на центральной частоте)
— Материал корпуса: PCB + ABS

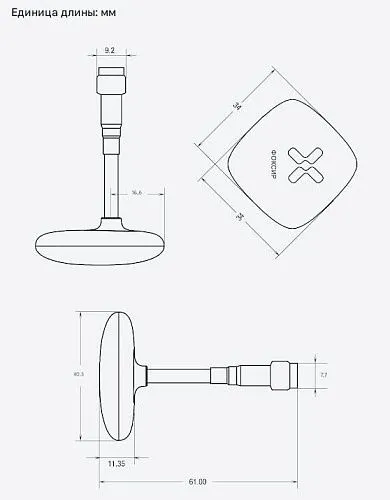

— Габаритные размеры: 34 x 34 x 61 мм
— Вес: 10.4 г

Ключевые особенности
— Высокое усиление в компактном корпусе: Двухслойная печатная плата обеспечивает усиление 9 дБи, что значительно увеличивает дальность приёма, сохраняя малые габариты.
— Готовое решение для подключения: Фиксированный кабель с разъёмом SMA позволяет подключить антенну к очкам или приёмнику напрямую, без необходимости в дополнительных переходниках.
— Правая круговая поляризация (RHCP): Полностью соответствует стандарту большинства передающих антенн на дронах, эффективно подавляя помехи от переотражённого сигнала (мультипат).
— Широкий рабочий диапазон: Гарантирует стабильную работу на всех частотах FPV-диапазона 5.8 ГГц.
— Низкие потери сигнала: КСВН менее 1.15 и эффективность 98% обеспечивают максимальную передачу мощности от приёмника к антенне.

Область применения
— Установка на FPV-очки в качестве направленной антенны для увеличения дальности и улучшения качества приёма.
— Использование в diversity-системах в паре со всенаправленной антенной (например, Lollipop) для стабильного сигнала в любых условиях.
— Оснащение наземных станций и пультов управления для приёма видеосигнала на средних и больших дистанциях.
— Профессиональные FPV-системы, где критически важна дальность и помехозащищённость видеоканала.
— БПЛА разведывательного и двойного назначения, требующие устойчивого видеоприёма в сложных условиях.

Комплектация
— Патч-антенна Foxeer Echo 2 5.8G 9dBi (RHCP) с фиксированным кабелем SMA — 1 шт.

Варианты исполнения и коммерческое предложение
— Данная версия антенны поставляется с фиксированным кабелем и разъёмом SMA. Также доступна версия с прямым разъёмом SMA и угловым адаптером в комплекте.
— Чтобы получить коммерческое предложение (КП) на нужную версию, уточнить наличие оптовых партий и стоимость, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом требуемой конфигурации и сроков поставки.
